AEG Protect 3.M 100 кВА

Настройка и инструкция

Открыть брошюру AEG Protect 3.M 100 кВА

Описание

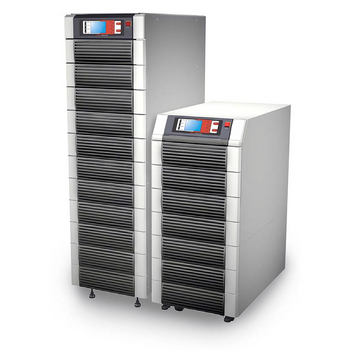

AEG Protect 3.M 2.0 — модульный источник бесперебойного питания (ИБП) двойного преобразования (Online), отказоустойчивое решение для защиты коммерческих и сетевых инфраструктур, вычислительных комплексов - включая ЦОД и серверные фермы, оборудования телекома. Обладает высоким уровнем надежности и эффективности. Благодаря модульному дизайну мощность системы может быть гибко подстроена под текущие потребности. Обладает хорошим соотношением эффективности к стоимости, что может быть важно для сокращения текущих издержек. Доступны удаленное управление и мониторинг после установки платы SNMP в слот расширения. Управление системой осуществляется по средствам LCD-дисплея с графическим интерфейсом.

---

Инструкция AEG Protect 3.M 2.0 80 кВА - 120 кВА

Брошюра AEG Protect 3.M 80 кВА - 120 кВА

---

Ключевые особенности

• Система обладает модульной архитектурой с поддержкой «горячей» замены модулей, построенной на применении IGBT-инвертора и выпрямителя, а также полностью цифрового управления за счет применения DSP-микропроцессоров;
• Базовые версии системы поставляются в двух типоразмерах, мощностью 20 кВА, 40 кВА, 60 кВА, 80 кВА и 120 кВА, за счет параллельной работы до 4 ИБП с поддержкой резервирования возможно достичь суммарной мощности в 480 кВА;
• Модули по 15 кВт системы являются полностью независимыми и поддерживают активное мультипараллельное дублирование, что исключает появления единой точки отказа и упрощает наращивание мощности;
• Компактные габариты и крайне малая занимаемая площадь дают возможность эксплуатировать систему в ограниченном пространстве помещений как вычислительных комплексов, так и обычных коммерческих инфраструктур;
• Эффективность в режиме двойного преобразования достигает 95% (94% — при 35% нагрузке ИБП), в ЭКО-режиме — 98%;
• Входной коэффициент мощности превышает 0,99;
• Низкий коэффициент общих гармонических искажений;
• Встроенный статический байпас и ручной байпас с отдельных входом;
• Регулировка скоростью вращения вентиляторами в зависимости от текущей нагрузки;
• Интеллектуальная система заряда батарей с независимым контроллером для каждого силового модуля адаптирована к текущей нагрузке и типу используемых батарей;
• Доступная температурная компенсация при заряде АКБ и функция самотестирования;
• Управления системой осуществляется по средствам удобного многоязыкового графического интерфейса;
• Коммуникационные возможности представлены RS232 6 встроенными контактами удаленного оповещения, двумя слотами расширения для плат

---

Опции

• Плата SNMP;
• Плата ModBus;
• Плата релейных входов/выходов;
• Датчик окружающей среды;
• Температурная компенсация заряда АКБ

---

Технические характеристики AEG Protect 3.M 100 кВА

Мощность	100 кВА
	80 кВт
Система
Номинальный входной ток	117 A
Эффективность (онлайн)	95 %
Эффективность (ЭКО-режим)	98 %
Теплоемкость	6.5 кВт
	22180 БТЕ/час
Воздушный поток (макс.) м³/ч	1543
Вход
Номинальное напряжение	3 x 400 В (380 V, 415 В регулируемо), 3 ф. + Н
Диапазон входного напряжения	305 – 477 В
Частота	50 Гц/ 60 Гц (регулируемо)
THDv	≤3 %
Коэффициент мощности	>0.99
Инвертор
Номинальное напряжение	3 x 400 В (380 V, 415 В регулируемо), 3 ф. + Н
Частота	50 Гц/ 60 Гц (регулируемо)
Precision static /dynamic	±1 % / ±7 %
THDv	<3 % (линейная нагрузка), <5 % (нелинейная нагрузка)
Допустимая перегрузка	125 % на 10 мин., 150 % на 60 с
Крест-фактор	2.7 : 1
Макс. ток короткого замыкания	>270 % от номинального тока
Допустимый коэффициент мощности	0.1 отстающий - 0.1 опережающий
Батареи
Номинальное напряжение	±240 В DC
Макс. зарядная мощность	25 A
Принцип зарядки	Переключение нагрузки на силовой модуль
Время автономной работы	В зависимости от типа батарейного шкафа
Статический байпас
Номинальное напряжение	3 x 400 В (380, 415 В регулируемо), 3 ф. + Н
Частота	50 Гц / 60 Гц (регулируемо)
Диапазон синхронизации	±0.1 – ±5 % (регулируемо)
Время переключения при пропадании сети	0 мс (без перерыва)
Допустимая перегрузка	175 % на 10 мс
Основное
Параллельный режим	До 4 ИБП (с возможностью централизованного батарейного шкафа)
Слышимый шум	62 – 69 дБ в зависимости от оснащения и места установки
Рабочая температура и влажность	0 – 40 °C / <90 % (без конденсации)
Степень защиты	IP20
Цвет	RAL 7035
Подвод кабеля	Нижний
Условия окружающей среды	Без насыщения воздуха солями и токопроводящей пыли
Коммуникации
Дисплей	320 x 240 графический LCD
Сигнализация событий	Аудио  и визуальная
Интерфейсы	Контакт удаленного оповещения, RS232, 2 слота для плат  SNMP / Modbus / дополнительных релейных платы
Габариты
Г x Ш x В (мм)	975 x 520 x 1655
Площадь (м²)	0.51
Вес ИБП	204 кг
Вес ИБП (включая силовые модули)	354 кг
