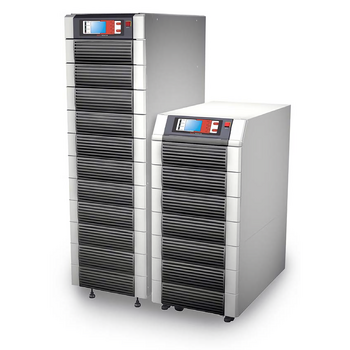

AEG Protect 3.M 80 кВА

Настройка и инструкция

Открыть брошюру AEG Protect 3.M 80 кВА

Описание

AEG Protect 3.M 80 кВА — высокопроизводительный модульный трехфазный источник бесперебойного питания (ИБП) двойного преобразования (On-line), разработанный для обеспечения стабильного электроснабжения критически важных нагрузок в центрах обработки данных, телекоммуникационных системах и промышленной автоматизации.

С номинальной мощностью 80 кВА (64 кВт) этот ИБП поддерживает параллельное подключение до 4 устройств, позволяя наращивать общую мощность системы до 320 кВА. Он оснащен IGBT-инвертором и выпрямителем, а также полностью цифровой системой управления на основе DSP-процессоров, обеспечивающей высокий уровень надежности и минимальные гармонические искажения (THDv ≤ 3%). Входной коэффициент мощности превышает 0,99, а эффективность работы в режиме двойного преобразования достигает 95%, что способствует снижению эксплуатационных затрат. В ЭКО-режиме КПД устройства увеличивается до 98%, что делает его энергоэффективным решением для объектов с переменной нагрузкой.

ИБП поддерживает номинальное входное напряжение 3 x 400 В (регулируемое от 380 В до 415 В) с диапазоном входного напряжения от 305 В до 477 В. Рабочая частота регулируется в диапазоне 50 Гц/60 Гц. Номинальный входной ток составляет 117 А.

Система имеет модульную архитектуру с поддержкой "горячей" замены модулей, что упрощает техническое обслуживание и повышает отказоустойчивость. Каждый силовой модуль мощностью 15 кВт является полностью независимым и поддерживает активное мультипараллельное дублирование, исключая единые точки отказа. Допустимая перегрузка составляет 125% на 10 минут и 150% на 60 секунд, а максимальный ток короткого замыкания превышает 270% от номинального.

Встроенные функции управления батареями включают температурную компенсацию и систему самотестирования, продлевающие срок службы аккумуляторов и повышающие надежность. Батарейная система работает с номинальным напряжением ±240 В DC, а максимальная зарядная мощность достигает 20 А. Поддерживается централизованное подключение к батарейному шкафу.

ИБП оснащен встроенным статическим и ручным байпасами, обеспечивающими возможность обслуживания без перерыва в питании нагрузки. Время переключения при пропадании сети составляет 0 мс. Диапазон синхронизации регулируется в пределах ±0,1% - ±5%, а допустимая перегрузка на статическом байпасе составляет 175% на 10 мс.

Для обеспечения надежного охлаждения система использует принудительную вентиляцию с максимальным воздушным потоком 1234 м³/ч и тепловыделением 5,2 кВт (17 744 БТЕ/ч). Уровень шума варьируется от 62 до 69 дБ в зависимости от нагрузки и условий установки. Рабочая температура варьируется от 0 до 40°C, а влажность не должна превышать 90% без конденсации.

ИБП AEG Protect 3.M 80 кВА поддерживает удаленное управление и интеграцию в системы мониторинга через интерфейсы RS232, контакт удаленного оповещения и два слота для карт SNMP/Modbus/релейных плат. Графический LCD-дисплей с разрешением 320 x 240 пикселей обеспечивает удобный доступ к параметрам работы и настройкам системы, а визуальная и аудиосигнализация позволяет оперативно реагировать на изменения в работе оборудования.

Габариты устройства составляют 910 x 520 x 1165 мм, а площадь установки — 0,47 м². Вес базовой модели — 139 кг, а полный вес с силовыми модулями — 259 кг. Кабельный ввод осуществляется снизу, а степень защиты корпуса соответствует классу IP20. ИБП выполнен в цвете RAL 7035.

Благодаря высокой эффективности, модульной архитектуре, широкому диапазону рабочих характеристик и интеллектуальным функциям мониторинга AEG Protect 3.M 80 кВА является надежным решением для обеспечения бесперебойного электропитания в критически важных системах.

---

Инструкция AEG Protect 3.M 2.0 80 кВА - 120 кВА

Брошюра AEG Protect 3.M 80 кВА - 120 кВА

---

Ключевые особенности

• Система обладает модульной архитектурой с поддержкой «горячей» замены модулей, построенной на применении IGBT-инвертора и выпрямителя, а также полностью цифрового управления за счет применения DSP-микропроцессоров;
• Базовые версии системы поставляются в двух типоразмерах, мощностью 20 кВА, 40 кВА, 60 кВА, 80 кВА и 120 кВА, за счет параллельной работы до 4 ИБП с поддержкой резервирования возможно достичь суммарной мощности в 480 кВА;
• Модули по 15 кВт системы являются полностью независимыми и поддерживают активное мультипараллельное дублирование, что исключает появления единой точки отказа и упрощает наращивание мощности;
• Компактные габариты и крайне малая занимаемая площадь дают возможность эксплуатировать систему в ограниченном пространстве помещений как вычислительных комплексов, так и обычных коммерческих инфраструктур;
• Эффективность в режиме двойного преобразования достигает 95% (94% — при 35% нагрузке ИБП), в ЭКО-режиме — 98%;
• Входной коэффициент мощности превышает 0,99;
• Низкий коэффициент общих гармонических искажений;
• Встроенный статический байпас и ручной байпас с отдельных входом;
• Регулировка скоростью вращения вентиляторами в зависимости от текущей нагрузки;
• Интеллектуальная система заряда батарей с независимым контроллером для каждого силового модуля адаптирована к текущей нагрузке и типу используемых батарей;
• Доступная температурная компенсация при заряде АКБ и функция самотестирования;
• Управления системой осуществляется по средствам удобного многоязыкового графического интерфейса;
• Коммуникационные возможности представлены RS232 6 встроенными контактами удаленного оповещения, двумя слотами расширения для плат

---

Опции

• Плата SNMP;
• Плата ModBus;
• Плата релейных входов/выходов;
• Датчик окружающей среды;
• Температурная компенсация заряда АКБ

---

Технические характеристики AEG Protect 3.M 80 кВА

Мощность	80 кВА
	64 кВт
Система
Номинальный входной ток	117 A
Эффективность (онлайн)	95 %
Эффективность (ЭКО-режим)	98 %
Теплоемкость	5.2 кВт
	17744 БТЕ/час
Воздушный поток (макс.) м³/ч	1234
Вход
Номинальное напряжение	3 x 400 В (380 V, 415 В регулируемо), 3 ф. + Н
Диапазон входного напряжения	305 – 477 В
Частота	50 Гц/ 60 Гц (регулируемо)
THDv	≤3 %
Коэффициент мощности	>0.99
Инвертор
Номинальное напряжение	3 x 400 В (380 V, 415 В регулируемо), 3 ф. + Н
Частота	50 Гц/ 60 Гц (регулируемо)
Precision static /dynamic	±1 % / ±7 %
THDv	<3 % (линейная нагрузка), <5 % (нелинейная нагрузка)
Допустимая перегрузка	125 % на 10 мин., 150 % на 60 с
Крест-фактор	2.7 : 1
Макс. ток короткого замыкания	>270 % от номинального тока
Допустимый коэффициент мощности	0.1 отстающий - 0.1 опережающий
Батареи
Номинальное напряжение	±240 В DC
Макс. зарядная мощность	20 A
Принцип зарядки	Переключение нагрузки на силовой модуль
Время автономной работы	В зависимости от типа батарейного шкафа
Статический байпас
Номинальное напряжение	3 x 400 В (380, 415 В регулируемо), 3 ф. + Н
Частота	50 Гц / 60 Гц (регулируемо)
Диапазон синхронизации	±0.1 – ±5 % (регулируемо)
Время переключения при пропадании сети	0 мс (без перерыва)
Допустимая перегрузка	175 % на 10 мс
Основное
Параллельный режим	До 4 ИБП (с возможностью централизованного батарейного шкафа)
Слышимый шум	62 – 69 дБ в зависимости от оснащения и места установки
Рабочая температура и влажность	0 – 40 °C / <90 % (без конденсации)
Степень защиты	IP20
Цвет	RAL 7035
Подвод кабеля	Нижний
Условия окружающей среды	Без насыщения воздуха солями и токопроводящей пыли
Коммуникации
Дисплей	320 x 240 графический LCD
Сигнализация событий	Аудио  и визуальная
Интерфейсы	Контакт удаленного оповещения, RS232, 2 слота для плат  SNMP / Modbus / дополнительных релейных платы
Габариты
Г x Ш x В (мм)	910 x 520 x 1165
Площадь (м²)	0.47
Вес ИБП	139 кг
Вес ИБП (включая силовые модули)	259 кг
