ABB PowerScale 25 кВА
Выберите мощность:
- актуального курса валют ЦБ РФ
- опциональной необходимости проведения монтажных и пусконаладочных работ (ПНР) нашими инженерами
- требуемых сроков и способов поставки
Настройка и инструкция
Открыть брошюру ABB PowerScale 25 кВАКомпания «Юниджет»:
- Осуществляет поставки энергетического оборудования ведущих производителей на территории Российской Федерации
- Реализует разработку индивидуальных инженерных проектов высокой степени сложности под нужды заказчиков
- Осуществляет пуско-наладочные работы (ПНР), ремонт и сервисное обслуживание электрооборудования
Для того, чтобы купить ИБП ABB PowerScale, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60
Российские аналоги с малым сроком поставки
Решения от Юниджет со сроком поставки не более 2 недель (при наличии на складе) с проведением пуско-наладочных работ на территории РФ силами наших инженеров. Для расчета стоимости обратитесь к нашим менеджерам.
Описание

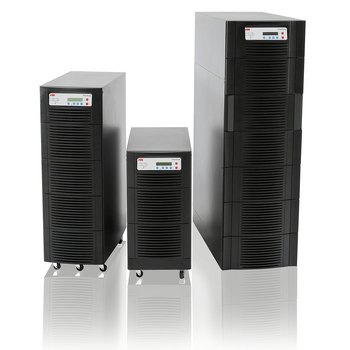

Newave (ABB) PowerScale - модель трехфазного ИБП (UPS) двойного преобразования, нацеленная на использование в серверных системах, сетях и рабочих группах. Обладает сбалансированным сочетанием высокой компактности, мобильности и высокой мощности. Поддерживает подключение до двадцати источников бесперебойного питания в параллель. Поддерживает наращивание мощности итогового комплекса за счет подключения дополнительных аккумуляторных батарей. Русскоязычное ПО.
Брошюра Newave PowerScale 10 кВА - 50 кВА
Руководство ABB PowerScale 10 кВА - 50 кВА
Ключевые особсенности
- PowerScale — трехфазное решение мощностью 25 кВА, предназначенное для различных IT-нагрузок, включая небольшие дата-центры и серверные комнаты, а также оборудование телекома;
- Система объединяет в себе панель распределения питания, ручной байпас, статический тиристорный байпас, интеллектуальное управление АКБ и отсек для внутренней батареи;
- Поддерживается установка до 20 ИБП в параллельном режиме, позволяя существенно масштабировать итоговую систему под нужды растущего бизнеса;
- Выходной коэффициент мощности равен 0.9;
- Входной коэффициент мощности равен 0,99 (при полной нагрузке);
- Широкий диапазон входного напряжения (при 100% нагрузке: -23%/+15%; при 60% нагрузке: -40%/+15%);
- Широкий диапазон входной частоты (35–70 Гц);
- КПД системы — до 95.5%;
- Резервируемая система позволяет проводить техническое обслуживание любого устройства без внешнего сервисного байпаса и без перевода критичной нагрузки на незащищенную сеть;
- Коммуникационные возможности представлены портом RS232, 4 входными релейными контактами, RJ45 для параллельных приложений
Опции
- Карта модем / Ethernet;
- Карта модем / GSM;
- Релейная плата;
- Вход USB;
- Дополнительные батарейные кабинеты;
- Комплект для параллельного подключения и синхронизации;
- Входной / выходной трансформатор для получения требуемых напряжений;
- Защита от обратных токов;
- Температурный датчик для температурной компенсации зарядки батарей
Время автономной работы
- Модели 10 - 25 кВА доступны в двух типоразмерах корпуса;
- Модели 30 - 50 кВА могут разместить батареи двух типов — 7/9 Ач или 28 Ач.
| Типы ИБП | 10 кВА | 15 кВА | 20 кВА | 25 кВА | 30 кВА | 40 кВА | 50 кВА | ||||
| Тип корпуса (кабинет) | A | B | A | B | A | B | B | C | C | C | C |
| Максимальное количество батарей 7/9 Ач | 1 x 48 | 2 x 48 | 1 x 48 | 2 x 48 | 1 x 48 | 2 x 48 | 2 x 48 | 3 x 48 | 3 x 48 | 3 x 48 | 3 x 48 |
| Максимальное количество батарей 28 Ач | n.a. | n.a. | n.a. | n.a. | n.a. | n.a. | n.a. | 1 x 48 | 1 x 48 | 1 x 48 | 1 x 48 |
| Максимальное время автономии от внутренней батареи при полной нагрузке (cos φ 0.9), мин | 15 | 35 | 10 | 20 | 6 | 15 | 12 | 20 | 15 | 10 | 8 |
Технические характеристики ABB PowerScale 25 кВА
| Основные параметры | 25 кВА | ||||||
| Макс. выходная мощность | 22,5 кВт | ||||||
| Вых. коэффициент мощности | 0.9 | ||||||
| Топология | On-line, двойное преобразование | ||||||
| Параллельная способность | До 20 стоек | ||||||
| Тип ИБП | Моноблочный | ||||||
| Подключение кабелей | Доступ с тыльной стороны | ||||||
| Встроенные батареи | Да | ||||||
| ВХОД | |||||||
| Вх. напряжение, В | 3 x 380 V/220 V + N, 3 x 400 V/230 V + N, 3 x 415 V/240 V + N | ||||||
| Диапазон вх. напряжения (Прим. 3x400/230 В) | Нагрузка <100% (–23%, +15%), <80% (–30%, +15%), <60% (–40%, +15%) | ||||||
| КНИ тока (THDi), % | <3% (при 100% нагрузке) | ||||||
| Частота, Гц | 35–70 | ||||||
| Коэф. мощности | 0.99 (при 100% нагрузке) | ||||||
| ВЫХОД | |||||||
| Вых. напряжение, В | 3 x 380 В/220 В + N, 3 x 400 В/230 В + N, 3 x 415 В/240 В + N | ||||||
| Нестабильность, % | ± 1 (линейная нагрузка) ± 4 (динамическая нагрузка сброс, наброс 0-100%, 100-0%) | ||||||
| КНИ напряжения, % | < 2 (линейная нагрузка) < 4 (нелинейная нагрузка) | ||||||
| Частота, Гц | 50 или 60 | ||||||
| Перегрузочная способность | 125 % / 10 мин., 150 % / 60 сек. | ||||||
| Несимметрия нагрузки | До 100% (все фазы стабилизируются независимо) | ||||||
| Крест-фактор | 3 : 1 | ||||||
| ЭФФЕКТИВНОСТЬ | |||||||
| КПД, % | До 95,5% | ||||||
| КПД в эко режиме, % | 98% | ||||||
| ОКРУЖАЮЩАЯ СРЕДА | |||||||
| Температура хранения, °C | –25 … +70 | ||||||
| Окружающая рабочая темп., °C | 0–40 | ||||||
| Раб. высота над уровнем моря, м | До 1000 без снижения мощности, 3000 максимум | ||||||
| АККУМУЛЯТОРНАЯ БАТАРЕЯ | |||||||
| Тип батареи | 7 Ач / 9 Ач /28 Ач, герметизированные свинцово-кислотные, необслуживаемые | ||||||
| Замена батареи | Заменяемая | ||||||
| Напряжение батареи | Переменное число батарей в одной линейке для гибкой автономии | ||||||
| Макс. емкость батарейного комплекта | 96 x 7/9 Ач | ||||||
| КОММУНИКАЦИИ | |||||||
| Панель управления ЖК | Да | ||||||
| Светодиоды | Светодиоды для оповещения и сигнализации | ||||||
| Коммуникационные порты | 1x RS 232 | ||||||
| Вх. сигналы потребителя | Удаленное выключение, сигнал от генератора | ||||||
| СТАНДАРТЫ | |||||||
| Безопастность | IEC/EN 62040-1-1, IEC/EN 60950-1 | ||||||
| ЭМС | EN 61000-6-4, Класс продукта: EN 62040-2 EN 61000-6-2, Класс продукта: EN 62040-2 EN 61000-4-2, EN 61000-4-3, EN 61000-4-4 EN 61000-4-5, EN 61000-4-6 | ||||||
| Исполнение | IEC/EN 62040-3 | ||||||
| Сертификация | ГОСТ Р | ||||||
| Класс защиты | IP 20 | ||||||
| Производственный | ISO 9001:2008, ISO 14001:2004 | ||||||
| Вес, габариты | |||||||
| Тип корпуса | B или C | ||||||
| Вес (без батарей) | 94 или 135 кг | ||||||
| Габариты Ш x В x Г, мм | 345 x 720 x 710 или 440 x 1400 x 910 | ||||||
