Описание

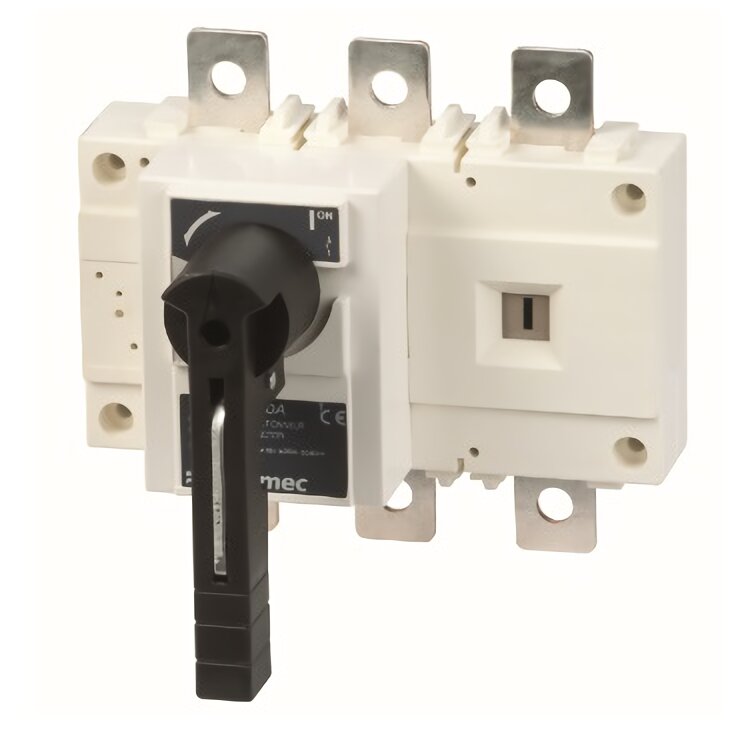

Socomec SIRCO — выключатели нагрузки, от 125 А до 5000 А, с ручным управлением. 3-пол. и 4-пол. для 125 А — 5000 А, 6-пол. и 8-пол. для 125 А — 1600 А. Предназначены для главных распределительных щитов (ГРЩ), распределительных панелей; для обеспечения аварийного и локального безопасного отключения. Обеспечивают безопасный двойной разрыв за счет системы скользящих контактов и особых дугогасительных камер. SIRCO AC также обладает улучшенными коммутационными характеристиками и повышенной стойкостью к неблагоприятным условиям работы, включая температуру и влажность. Может быть установлен в готовые шкафы и корпуса.
Инструкция SIRCO 125 - 630 А
Инструкция SIRCO 800 - 1800 А
Инструкция SIRCO 2000 - 3200 А
Аксессуары и модификации
- Для прямого или выносного фронтального управления, для выносного бокового управления справа;
- В шкафах из металла или полиэстера (125 А - 1250 A)
- Рукоятка прямого управления (3/4-пол. и 6/8-пол., тип B1, B2, B3, C1, C2, V0);
- Рукоятка выносного управления с блокировкой (тип S2, S3, S4, S5, V0 и V2, IP55 и IP65);
- Удлинительная штанга для выносного управления (200 мм, 250 мм, 320 мм, 450 мм, 500 мм, 750 мм);
- Дополнительные контакты (НО + НЗ, НО/НЗ, дополнительные и дополнительные низкоуровневые);
- Межфазная перегородка (3-пол. и 4-пол.);
- Клеммные крышки (3-пол., 4-пол., 6-пол., 8-пол.);
- Клеммные экраны 3-пол., 4-пол., 6-пол., 8-пол.);
- Распределительный блок (160 А — 630 А, 3-пол. и 4-пол.)
- Клеммы;
- Комплект для подсоединения медных шин;
- Система запирания рукоятки ключом;
- Устройство для создания многополюсных выключателей с полюсами на разный ток;
- Устройство с механической блокировкой
Технические характеристики Socomec SIRCO 630 А
|
Термический ток Ith при 40°C
|
125 A
|
160 A
|
200 A
|
250 A
|
315 A
|
400 A
|
500 A
|
630 A
|
800 A
|
|
Номинальное напряжение изоляции Ui (В)
|
800
|
800
|
800
|
800
|
1000
|
1000
|
1000
|
1000
|
1000
|
|
Импульсное выдерживаемое напряжение Uimp (кВ)
|
8
|
8
|
8
|
8
|
12
|
12
|
12
|
12
|
12
|
|
Номинальный рабочий ток Ie (A)
|
|
Номинальное напряжение
|
Категория применения
|
A/B
|
A/B
|
A/B
|
A/B
|
A/B
|
A/B
|
A/B
|
A/B
|
A/B
|
|
415 В AC
|
AC-20 A / AC-20 B
|
125/125
|
160/160
|
200/200
|
250/250
|
315/315
|
400/400
|
500/500
|
630/630
|
800/800
|
|
415 В AC
|
AC-21 A / AC-21 B
|
125/125
|
160/160
|
200/200
|
250/250
|
315/315
|
400/400
|
500/500
|
630/630
|
800/800
|
|
415 В AC
|
AC-22 A / AC-22 B
|
125/125
|
160/160
|
200/200
|
250/250
|
315/315
|
400/400
|
500/500
|
630/630
|
800/800
|
|
415 В AC
|
AC-23 A / AC-23 B
|
125/125
|
160/160
|
200/200
|
250/250
|
315/315
|
400/400
|
500/500
|
500/500
|
800/800
|
|
220 В DC
|
DC-20 A / DC-20 B
|
125/125
|
160/160
|
200/200
|
250/250
|
315/315
|
400/400
|
500/500
|
630/630
|
800/800
|
|
220 В DC
|
DC-21 A / DC-21 B
|
125/125
|
160/160
|
160/200
|
250/250
|
315/315
|
400/400
|
500/500
|
630/630
|
800/800
|
|
220 В DC
|
DC-22 A / DC-22 B
|
125/125
|
160/160
|
160/200
|
250/250
|
315/315
|
400/400
|
400/500
|
500/500
|
800/800
|
|
220 В DC
|
DC-23 A / DC-23 B
|
125/125
|
125/125
|
160/160
|
200/200
|
315/315
|
400/400
|
400/400
|
500/500
|
800/800
|
|
440 В DC
|
DC-20 A / DC-20 B
|
125/125
|
160/160
|
200/200
|
250/250
|
315/315
|
400/400
|
500/500
|
630/630
|
800/800
|
|
440 В DC
|
DC-21 A / DC-21 B
|
125/125
|
160/160
|
160/200
|
200/200
|
315/315
|
400/400
|
400/400
|
500/500
|
800/800
|
|
440 В DC
|
DC-22 A / DC-22 B
|
125/125
|
125/125
|
160/160
|
200/200
|
315/315
|
400/400
|
400/400
|
500/500
|
800/800
|
|
440 В DC
|
DC-23 A / DC-23 B
|
125/125
|
125/125
|
160/160
|
200/200
|
315/315
|
400/400
|
400/400
|
500/500
|
800/800
|
|
500 В DC
|
DC-20 A / DC-20 B
|
125/125
|
160/160
|
200/200
|
250/250
|
315/315
|
400/400
|
500/500
|
630/630
|
800/800
|
|
500 В DC
|
DC-21 A / DC-21 B
|
125/125
|
125/125
|
160/200
|
200/200
|
315/315
|
400/400
|
400/400
|
500/500
|
800/800
|
|
500 В DC
|
DC-22 A / DC-22 B
|
125/125
|
125/125
|
160/160
|
200/200
|
315/315
|
315/400
|
315/400
|
500/500
|
800/800
|
|
500 В DC
|
DC-23 A / DC-23 B
|
125/125
|
125/125
|
160/160
|
200/200
|
315/315
|
315/400
|
315/400
|
500/500
|
800/800
|
|
Рабочая мощность AC-23 A (kВт)
|
|
При 415 В AC без предварительного разрыва дополнительного контакта
|
63/63
|
80/80
|
100/100
|
132/132
|
160/160
|
220/220
|
280/280
|
280/280
|
450/450
|
|
Реактивная мощность (квар)
|
|
При 400 В АС (квар)
|
55
|
75
|
90
|
115
|
145
|
185
|
230
|
290
|
365
|
|
Стойкость к короткому замыканию, защита предохранителями (кA, rms прогнозируемый ток)
|
|
Ожидаемый ток короткого замыкания (кА, rms)
|
100
|
100
|
80
|
50
|
100
|
100
|
100
|
70
|
50
|
|
Номинальный ток предохранителя (A)
|
125
|
160
|
200
|
250
|
315
|
400
|
500
|
630
|
800
|
|
Перегрузочная способность
|
|
Ном. кратковременно допустимый ток 0,3 с Icw (kA rms)
|
15
|
15
|
17
|
17
|
25
|
25
|
25
|
25
|
50
|
|
Стойкость к току короткого замыкания (без защиты)
|
|
Ном. кратковременно допустимый ток 1 с Icw (kA rms)
|
7
|
7
|
9
|
9
|
13
|
13
|
13
|
13
|
35
|
|
Ном. стойкость к току короткого замыкания без предохранителей Icm (kA, пиковая)
|
11,9
|
11,9
|
15,3
|
15,3
|
26
|
26
|
26
|
26
|
73,5
|
|
Присоединение
|
|
Максимальное поперечное сечение медного кабеля (мм²)
|
35
|
50
|
70
|
95
|
150
|
185
|
240
|
2 x 150
|
2 x 185
|
|
Минимальное поперечное сечение медной шины (мм²)
|
|
|
|
|
|
|
|
2 x 30 x 5
|
2 x 40 x 5
|
|
Максимальное поперечное сечение медного кабеля (мм²)
|
50
|
95
|
95
|
150
|
240
|
240
|
240
|
2 x 300
|
2 x 300
|
|
Максимальная ширина медной шины (мм)
|
25
|
25
|
32
|
32
|
40
|
40
|
40
|
50
|
63
|
|
Момент затяжки мин./макс. (Н·м)
|
9/-
|
9/-
|
20/-
|
20/-
|
20/-
|
20/-
|
20/-
|
20/-
|
40/45
|
|
Механические характеристики
|
|
Срок службы (число рабочих циклов)
|
10 000
|
10 000
|
10 000
|
10 000
|
10 000
|
10 000
|
10 000
|
10 000
|
3 000
|
|
Рабочее усилие (Н·м)
|
6,5
|
6,5
|
10
|
10
|
10
|
14,5
|
14,5
|
14,5
|
37
|
|
Вес 3-пол. устройства (кг)
|
1
|
1,5
|
2
|
2
|
3,5
|
3,5
|
3,5
|
3,5
|
8
|
|
Вес 4-пол. устройства (кг)
|
1,5
|
1,5
|
2
|
2
|
4
|
4
|
4,5
|
4,5
|
10
|
