Tescom MTI200 60 кВА
Выберите мощность:
- актуального курса валют ЦБ РФ
- опциональной необходимости проведения монтажных и пусконаладочных работ (ПНР) нашими инженерами
- требуемых сроков и способов поставки
Настройка и инструкция
Открыть брошюру Tescom MTI200 60 кВАКомпания «Юниджет»:
- Осуществляет поставки энергетического оборудования ведущих производителей на территории Российской Федерации
- Реализует разработку индивидуальных инженерных проектов высокой степени сложности под нужды заказчиков
- Осуществляет пуско-наладочные работы (ПНР), ремонт и сервисное обслуживание электрооборудования
Для того, чтобы купить ИБП или иное электрооборудование, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60
Российские аналоги с малым сроком поставки
Решения от Юниджет со сроком поставки не более 2 недель (при наличии на складе) с проведением пуско-наладочных работ на территории РФ силами наших инженеров. Для расчета стоимости обратитесь к нашим менеджерам.
Описание

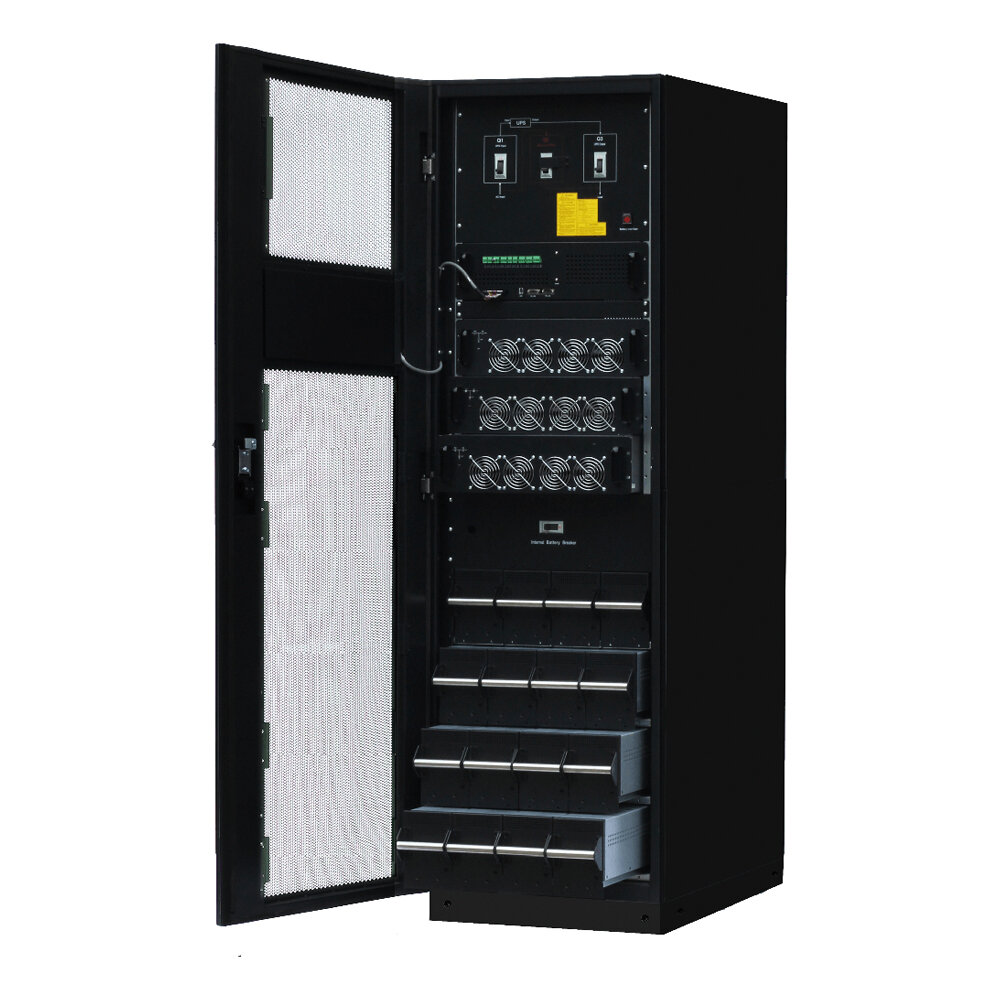

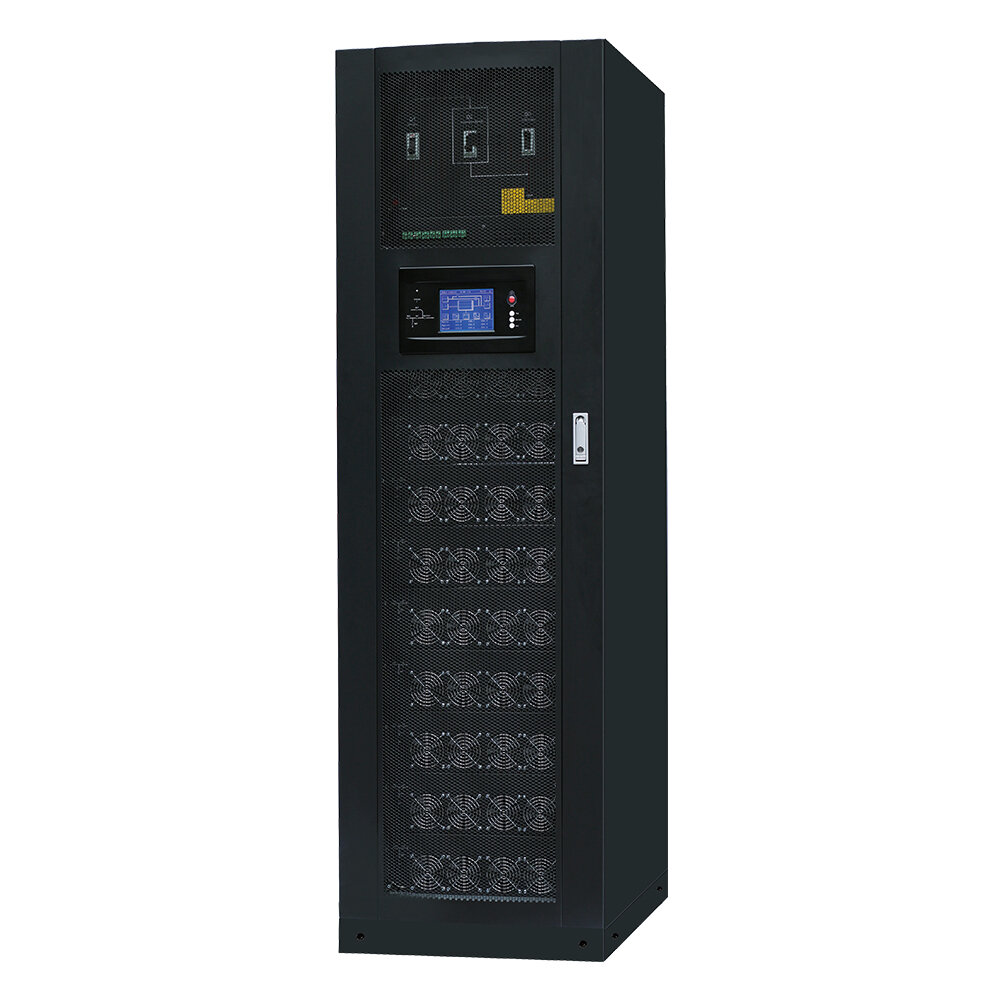

Модульный ИБП Tescom MTI200 60 кВА (модель MTI2060/20) — это трехфазный ИБП, предназначенный для чувствительного оборудования, такого как серверы, сетевое оборудование и IT-инфраструктура вычислительных центров. Устройство с мощностью от 20 кВА до 200 кВА в одном шкафе использует трехуровневую технологию IGBT и управление DSP, обеспечивая высокий коэффициент входной мощности >0,99 и низкий уровень гармонических искажений (THDI <3% при 100% линейной нагрузке). Номинальная мощность — до 60 кВА, с силовыми модулями TPM20 (20 кВА/18 кВт), поддерживающими горячую замену для повышения надежности и гибкости. Входное напряжение — 380/400/415 В (3Ф + N + З) с диапазоном -20%~+25%, частота — 50/60 Гц, диапазон частот — 40–70 Гц.
Tescom MTI2060/20 обеспечивает выходное напряжение 380/400/415 В с регулировкой ±1% для балансной нагрузки и ±1,5% для небалансной, коэффициент мощности — 0,9, гармонические искажения (THD) — <1,5% для линейной нагрузки и <6% для нелинейной, крест-фактор — 3:1. Перегрузочная способность: 110% — 1 час, 125% — 10 минут, 150% — 1 минута, >150% — 200 мс. Аккумуляторы работают при напряжении ±240 В DC (40 элементов, по выбору 36–44), мощность заряда — 20% от мощности системы, точность заряда ±1%. Эффективность достигает 95% в обычном режиме, 98% в ЭКО-режиме, 95% в батарейном режиме. Параллельная работа возможна до 6 модулей.
Физические параметры MTI2060/20: габариты шкафа — 1600x900x600 мм (6 слотов) или 1100x900x600 мм (3 слота), вес шкафа — 151 кг (6 слотов) или 120 кг (3 слота), вес силового модуля — 22 кг, уровень шума — 55 дБ. Устройство оснащено ЖК-дисплеем с LED, сенсорным экраном и клавиатурой, класс защиты — IP20. Рабочая температура — 0–40°C, относительная влажность — 0–95% без конденсации. Коммуникации включают RS232, RS485, «сухие» контакты, EPO, опционально плату SNMP.
Ключевые особенности
- Модульная конструкция с поддержкой резервирования N+X;
- Возможность горячей замены модулей байпаса и силовых модулей;
- Современный DSP-микропроцессор;
- Продвинутая трехуровневая топология ИБП;
- Отличные входные характеристики для полной совместимости с входным КМ=99% и широким диапазоном напряжения;
- Интеллектуальная система управления зарядом АКБ повышает их срок службы;
- Независимое зарядное устройство для батарей;
- «Холодный старт» от батарей;
- Удобный фронтальный доступ, верхнее и нижнее подключение кабелей;
- Удобный интерфейс с ЖК-дисплеем с с сенсорным экраном;
- Система горячей замены батарей в одном шкафу (до 60 кВА)
Инструкция для Tescom MTI200 на 60, 120 и 200 кВА
Технические характеристики Tescom MTI2060/20
| Модель | MTI2060/20 | MTI2120/20 | MTI2200/20 | *MTI2060/20B | |
| Мощность (кВА) | 20 – 200 кВА | 20-60 кВА | |||
| Тип силового модуля | TPM20 (20кВА/18 кВт) | ||||
| Вход | |||||
| Фазы | 3Ф + N + З | ||||
| Напряжение | 380 В/400 В/415 В | ||||
| Частота | 50 Гц / 60 Гц | ||||
| Коэффициент мощности | > 0.99 | ||||
| Гармонические искажения (THDI) | < 3% @100% линейная нагрузка | ||||
| Диапазон напряжения | -20%~+25% | ||||
| Диапазон частот | 40 Гц~70 Гц | ||||
| Выход | |||||
| Напряжение | 380 В/400 В/415 В | ||||
| Регулировка напряжения | ±1% (балансная нагрузка); ± 1.5% (небалансная) | ||||
| Искажения напряжения (THD) | < 1.5% (линейная нагрузка), < 6% (нелинейная нагрузка) | ||||
| Коэффициент мощности | 0.9 | ||||
| Крест-фактор | 3:1 | ||||
| Перегрузочная способность | 110% - 1 ч.; 125% - 10 мин.; 150% - 1 мин.; >150% - 200 мс | ||||
| Батареи | |||||
| Напряжение | ± 240 В DC для 40 эл. (по выбору, 36-44) | ||||
| Мощность заряда | 20%* от мощности системы | ||||
| Точность заряда | ±1% | ||||
| Общее | |||||
| Юнитов в параллель | 6 | 3 | 2 | − | |
| Эффективность | Обычный режим: 95%; ЭКО-режим: 98%; | ||||
| Батарейный режим: 95% | |||||
| Дисплей | ЖК + LED, сенсорный экран и клавиатура | ||||
| Класс защиты | IP20 | ||||
| Коммуникации | RS232, RS485, «сухие» контакты, EPO, опционально плата SNMP | ||||
| Рабочая температура | 0~40°C | ||||
| Относительная влажность | 0~95% (без конденсации) | ||||
| Шум, дБ | 55 | ||||
| Физические характеристики | |||||
| Вес (кг) | Шкаф | 3-слотовый шкаф: 120; 6-слотовый: 151; 10-слотовый: 182 | 3-слотовый: 205 | ||
| Силовой модуль | 22 | ||||
| Бат. комплект | - | 10 (без батарей) | |||
| Габариты(ВxШxГ) | Шкаф | 3-слотовый шкаф:1100x900x600; 6-слотовый: 1600x900x600; 10-слотовый: 2000x900x600 | 3-слотовый: 2000x600x1020 | ||
| Силовой модуль | (3U)134x440x590 | ||||
| Ба. комплект | - | (4U) 177x120x824 | |||
| (*) Отдельностоящий шкаф с внутренними АКБ | |||||
