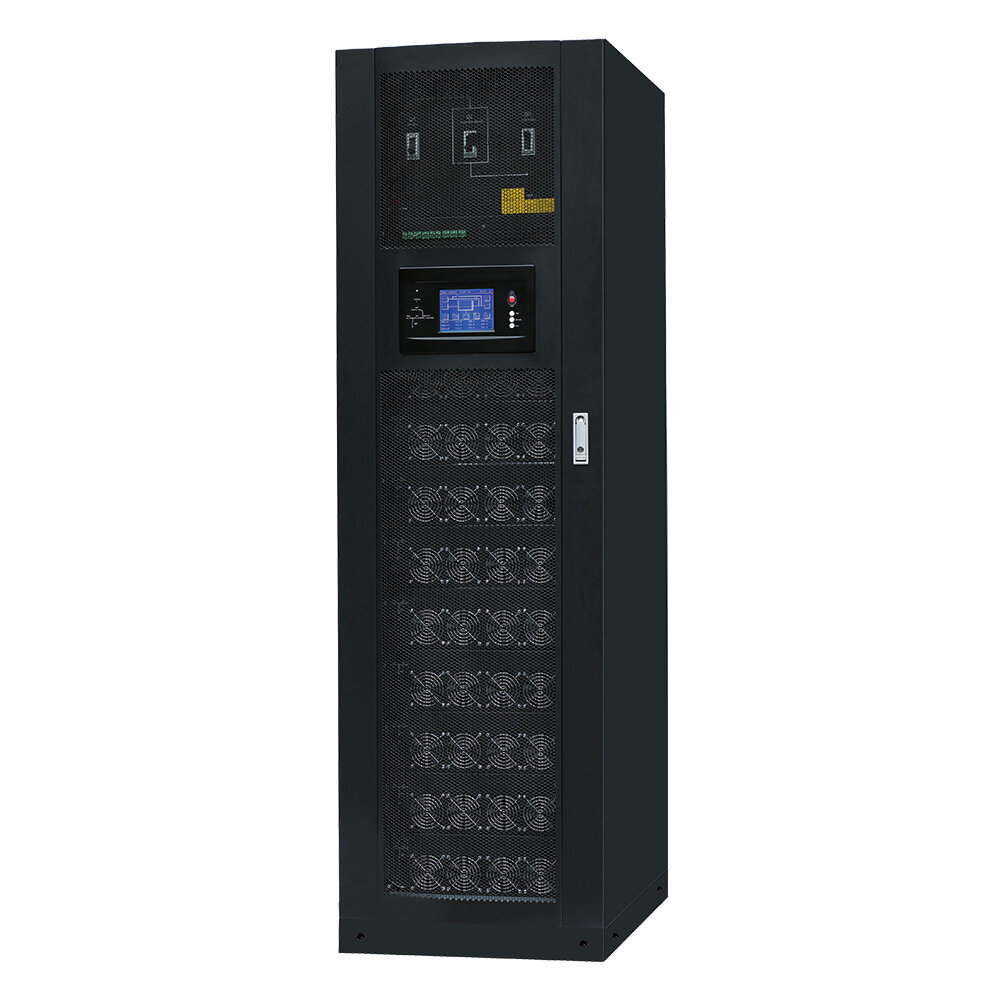

Tescom MTI200 - серия модульных ИБП двойного преобразования (онлайн, класс VFI) мощностью от 20 до 200 кВА с трёхфазным входом и выходом 380 / 400 / 415 В. На сайте три номинала с общим силовым модулем TPM20 (20 кВА / 18 кВт): MTI2060/20 - 60 кВА, 3 модуля, шкаф на 3 слота; MTI2120/20 - 120 кВА, 6 модулей, шкаф на 6 слотов; MTI2200/20 - 200 кВА, 10 модулей, шкаф на 10 слотов.
Серия рассчитана на питание чувствительных нагрузок - оборудования связи и обработки данных. Среди отраслей производитель называет дата-центры, транспорт, торговые центры и прочие объекты (Malls & Facilities). ИБП рассчитан на коммерческое и промышленное применение; для систем жизнеобеспечения он не предназначен.
ИБП серии построены по трёхуровневой технологии IGBT с цифровым управлением DSP: входной коэффициент мощности выше 0,99, искажение входного тока менее 3% при 100% линейной нагрузке. Мощность набирается силовыми модулями TPM20 по 20 кВА / 18 кВт: шкаф и модули заказывают отдельно, поэтому шкаф на 10 слотов с шестью модулями - это система на 120 кВА, которую можно нарастить до 200 кВА без остановки. Производитель называет горячую замену модулей байпаса и силовых модулей и резервирование N+X. ИБП запускается от батареи без сети (холодный старт); в исполнении MTI2060/20B со встроенными батареями их меняют на ходу. В режиме самотестирования полную нагрузку проверяют при потреблении менее 10% мощности ИБП.
Серия использует силовые модули TPM20 (20 кВА/18 кВт) и поддерживает входное напряжение 380/400/415 В (3Ф + N + З) с диапазоном -20%~+25% и частотой 50/60 Гц в диапазоне 40-70 Гц. Выходное напряжение - 380/400/415 В с регулировкой ±1% для балансной нагрузки и ±1,5% для небалансной, коэффициент мощности - 0,9, гармонические искажения (THD) - <1,5% для линейной нагрузки и <6% для нелинейной, крест-фактор - 3:1. Перегрузочная способность: 110% - 1 час, 125% - 10 минут, 150% - 1 минута, >150% - 200 мс. Аккумуляторы работают при напряжении ±240 В DC (40 блоков по 12 В, по выбору 36-44), мощность заряда - до 20% от мощности системы (по умолчанию 10%, настраивается от 1 до 20%), точность заряда ±1%. Эффективность достигает 95% в обычном режиме, 98% в ЭКО-режиме, 95% в батарейном режиме.
Физические параметры зависят от шкафа: MTI2060/20 - шкаф на 3 слота 1100 x 600 x 900 мм (В x Ш x Г), 120 кг; MTI2120/20 - 6 слотов, 1600 x 600 x 900 мм, 151 кг; MTI2200/20 - 10 слотов, 2000 x 600 x 900 мм, 182 кг; MTI2060/20B (шкаф с батареями) - 2000 x 600 x 1020 мм, 205 кг; силовой модуль весит 22 кг. ЖК-дисплей с LED, сенсорный экран и клавиатура, класс защиты - IP20, шум - 55 дБ на расстоянии 1 м. Рабочая температура - 0-40°C, относительная влажность - 0-95% без конденсации. Коммуникации включают RS232, RS485, «сухие» контакты, EPO, плата SNMP - опция. Параллельная работа возможна до 6 шкафов MTI2060/20, 3 шкафов MTI2120/20 и 2 шкафов MTI2200/20.
Ключевые особенности
Модульная конструкция с поддержкой резервирования N+X;
Возможность горячей замены модулей байпаса и силовых модулей;
Современный DSP-микропроцессор;
Продвинутая трехуровневая топология ИБП;
Отличные входные характеристики для полной совместимости с входным КМ=99% и широким диапазоном напряжения;
Интеллектуальная система управления зарядом АКБ повышает их срок службы;
Независимое зарядное устройство для батарей;
«Холодный старт» от батарей;
Удобный фронтальный доступ, верхнее и нижнее подключение кабелей;
Удобный интерфейс с ЖК-дисплеем с сенсорным экраном;
Система горячей замены батарей в одном шкафу (до 60 кВА)
Входной ток при полной нагрузке и заряде батареи, общий вход выпрямителя и байпаса, 380 / 400 / 415 В
103 / 99 / 94 А
208 / 197 / 189 А
346 / 329 / 317 А
Выходной ток при полной нагрузке, 380 / 400 / 415 В
91 / 87 / 83 А
182 / 173 / 166 А
303 / 288 / 277 А
Номинальный ток байпаса, 380 / 400 / 415 В
91 / 87 / 83 А
182 / 174 / 166 А
302 / 288 / 276 А
Ток разряда батареи в конце разряда (1,67 В на элемент), без перегрузки, при 40 / 38 / 36 батареях в цепи
142 / 149 / 157 А
284 / 298 / 315 А
472 / 497 / 524 А
Кабели входа, байпаса и выхода
25 мм²
50 мм²
95 мм²
Кабель батареи
35 мм²
70 мм²
95 мм²
Кабель PE
35 мм²
50 мм²
-
Сечения - рекомендация производителя; их проверяют по местным нормам и условиям прокладки. Для PE у MTI2200/20 производитель называет в таблице и в примечании к ней разные сечения, поэтому в таблице прочерк - уточняйте у производителя.
Нужна трёхфазная четырёхпроводная сеть; трансформатор для перехода с трёх проводов на четыре - опция.
На входе рекомендуется магнитный автомат с кривой C по IEC 60947-2 на 125% тока байпаса.
УЗО на входе - класса A (чувствительное к пульсирующему постоянному току), нечувствительное к импульсам переходных процессов, с регулируемой чувствительностью от 0,3 до 1 А; ток утечки фильтра ИБП - от 3,5 до 1000 мА.
При нелинейной нагрузке ток нейтрали обычно в 1,732 раза больше номинального, поэтому нейтральный кабель выбирают с запасом.
ИБП устанавливают в помещении; охлаждение принудительное, вентиляторами внутри прибора: воздух входит спереди, выходит сзади. Максимальный расход воздуха - 6,04 м³/мин на силовой модуль и 4,53 м³/мин на модуль байпаса.
Сзади нужно 500 мм для выхода воздуха, боковые зазоры не требуются: решёток на боковых панелях нет. Перед шкафом оставляют проход при полностью открытых дверях. Охлаждающий воздух идёт по изолированному каналу.
Основание - цемент или другая негорючая поверхность. На фальшполе шкаф ставят на подставку, рассчитанную на точечную нагрузку более 800 кг.
Высота над уровнем моря - до 1000 м без ограничений, от 1000 до 2000 м мощность снижают на 1% на каждые 100 м.
Батарея
Диапазон напряжения на одном плече шины батареи - 198-288 В. Напряжение поддерживающего заряда по умолчанию - 2,25 В на элемент.
Предупреждение о низком заряде приходит с запасом 3 минуты разряда при полной нагрузке. Тест батареи разряжает 25% её ёмкости с периодом от 720 до 3000 часов и запускается, только если нагрузка выше 25% номинала ИБП.

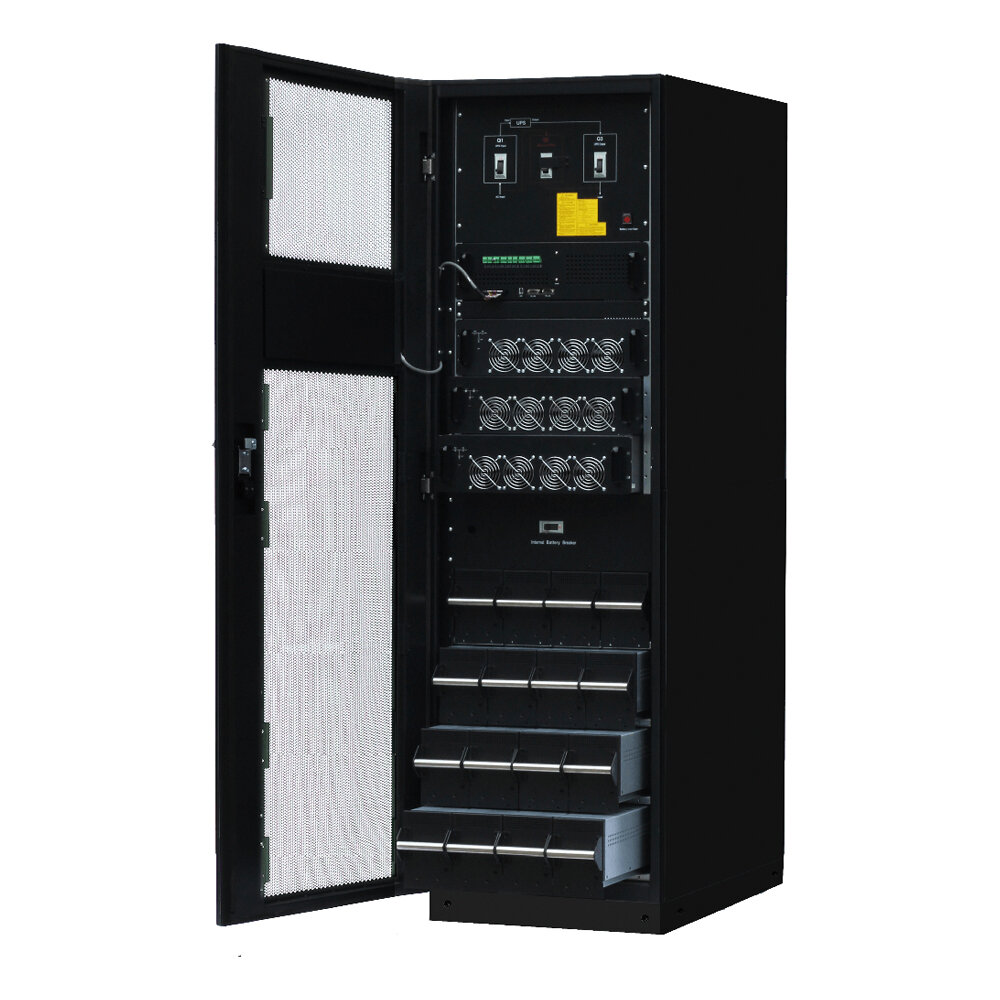

В отдельностоящем шкафу MTI2060/20B (205 кг) батареи стоят внутри: до 4 цепочек параллельно, в цепочке 4 батарейных модуля, в каждом по десять блоков 9 А·ч 12 В. На каждый силовой модуль нужно не менее двух батарейных модулей. Батарейные модули - опция.
Батарейный - при пропадании сети инвертор питается от батареи без перерыва для нагрузки; с возвратом сети ИБП возвращается в нормальный режим сам.
Байпас - при перегрузке инвертора или его недоступности нагрузка переходит на байпас. Если байпас несинхронен с инвертором, перерыв обычно менее 15 мс при 50 Гц и менее 12,5 мс при 60 Гц (настраивается). Байпас выдерживает 125% нагрузки длительно, 130% - 1 час, 150% - 6 минут, 1000% - 100 мс.
Ручной байпас - питание нагрузки при обслуживании ИБП.
ECO - в обычное время нагрузку питает байпас, инвертор в ожидании. При переходе с ECO на батарею перерыв менее 10 мс.
Автоперезапуск - после полного разряда батареи ИБП включается сам, когда вернулась сеть; режим и задержку задаёт наладчик.
Параллельное резервирование - выходы нескольких ИБП включают напрямую параллельно, встроенный контроллер делит нагрузку между ними; в каждый ИБП рекомендуется поставить хотя бы один резервный силовой модуль. Два независимых ИБП или две группы 1+1 синхронизируют выходы через LBS (Load Bus Synchronizer): нагрузку можно перенести с одной системы на другую без перерыва.
Преобразователь частоты - сеть подключают к входу выпрямителя, вход байпаса не подключают, состояние байпаса не учитывается; частоту выхода (50 или 60 Гц) задаёт наладчик.
Инвертор ограничивает ток короткого замыкания до 300% на 200 мс и держит нелинейную нагрузку до 100%.
Опции
Пылевой фильтр - свой для шкафа каждой высоты.
Раздельный вход байпаса.
Изолирующие трансформаторы - для сетей без общей нейтрали или без нейтрали; исполнение до 60 кВА со встроенным изолирующим трансформатором.
Комплект для параллельной работы и SPD - расшифровки аббревиатуры SPD в документах нет.
LBS (Load Bus Synchronizer) - синхронизация выходов независимых систем.
Модуль PDU на 1-32 А с 15 выходами - для шкафа с батареями внутри или для исполнения 60 кВА.
