Tescom MTI200 200 кВА

Настройка и инструкция

Открыть брошюру Tescom MTI200 200 кВА

Описание

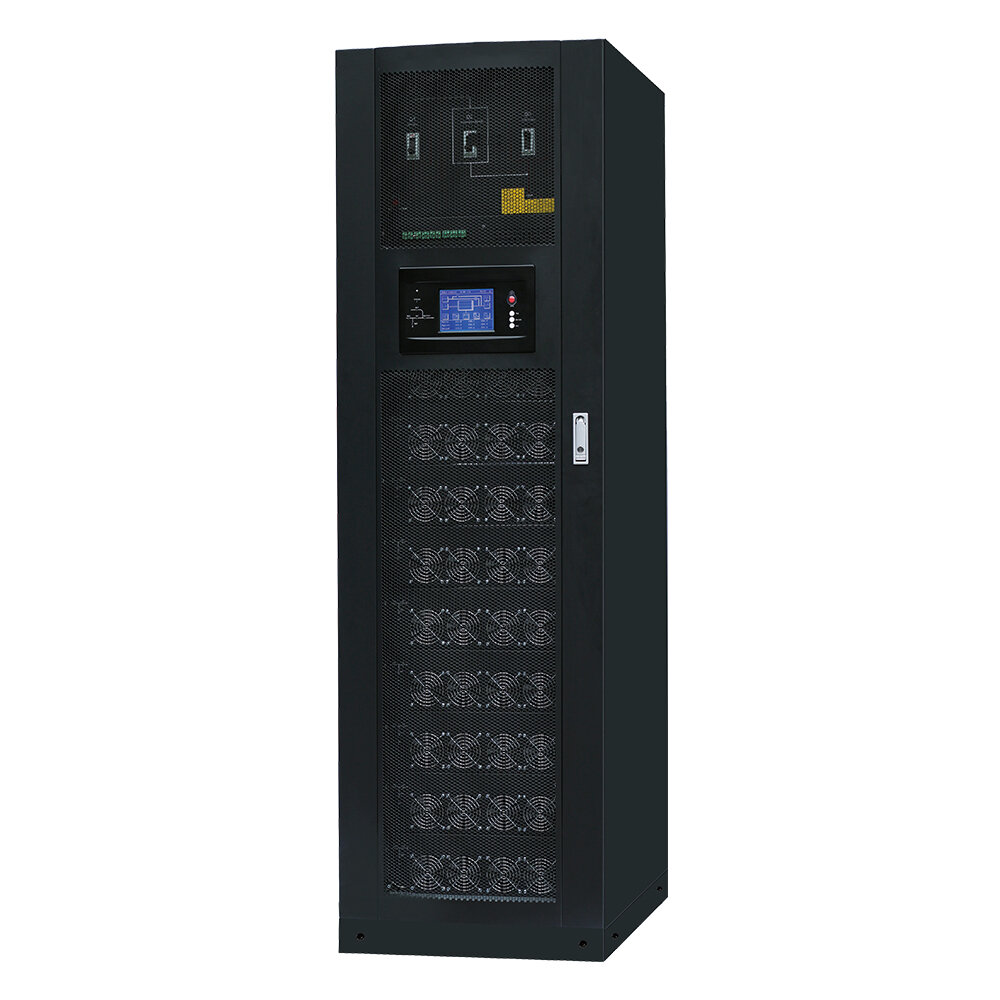

Модульный ИБП Tescom MTI200 200 кВА (модель MTI2200/20) — это трехфазный ИБП, предназначенный для чувствительного оборудования, такого как серверы, сетевое оборудование и IT-инфраструктура вычислительных центров. Устройство с мощностью от 20 кВА до 200 кВА в одном шкафе использует трехуровневую технологию IGBT и управление DSP, обеспечивая высокий коэффициент входной мощности >0,99 и низкий уровень гармонических искажений (THDI <3% при 100% линейной нагрузке). Номинальная мощность — 200 кВА, с силовыми модулями TPM20 (20 кВА/18 кВт), поддерживающими горячую замену для повышения надежности и гибкости. Входное напряжение — 380/400/415 В (3Ф + N + З) с диапазоном -20%~+25%, частота — 50/60 Гц, диапазон частот — 40–70 Гц.

Tescom MTI2200/20 обеспечивает выходное напряжение 380/400/415 В с регулировкой ±1% для балансной нагрузки и ±1,5% для небалансной, коэффициент мощности — 0,9, гармонические искажения (THD) — <1,5% для линейной нагрузки и <6% для нелинейной, крест-фактор — 3:1. Перегрузочная способность: 110% — 1 час, 125% — 10 минут, 150% — 1 минута, >150% — 200 мс. Аккумуляторы работают при напряжении ±240 В DC (40 элементов, по выбору 36–44), мощность заряда — 20% от мощности системы, точность заряда ±1%. Эффективность достигает 95% в обычном режиме, 98% в ЭКО-режиме, 95% в батарейном режиме. Параллельная работа возможна до 2 модулей.

Физические параметры MTI2200/20: габариты шкафа — 2000x900x600 мм (10 слотов), вес шкафа — 182 кг, вес силового модуля — 22 кг, уровень шума — 55 дБ. Устройство оснащено ЖК-дисплеем с LED, сенсорным экраном и клавиатурой, класс защиты — IP20. Рабочая температура — 0–40°C, относительная влажность — 0–95% без конденсации. Коммуникации включают RS232, RS485, «сухие» контакты, EPO, опционально плату SNMP.

Ключевые особенности

• Модульная конструкция с поддержкой резервирования N+X;
• Возможность горячей замены модулей байпаса и силовых модулей;
• Современный DSP-микропроцессор;
• Продвинутая трехуровневая топология ИБП;
• Отличные входные характеристики для полной совместимости с входным КМ=99% и широким диапазоном напряжения;
• Интеллектуальная система управления зарядом АКБ повышает их срок службы;
• Независимое зарядное устройство для батарей;
• «Холодный старт» от батарей;
• Удобный фронтальный доступ, верхнее и нижнее подключение кабелей;
• Удобный интерфейс с ЖК-дисплеем с с сенсорным экраном;

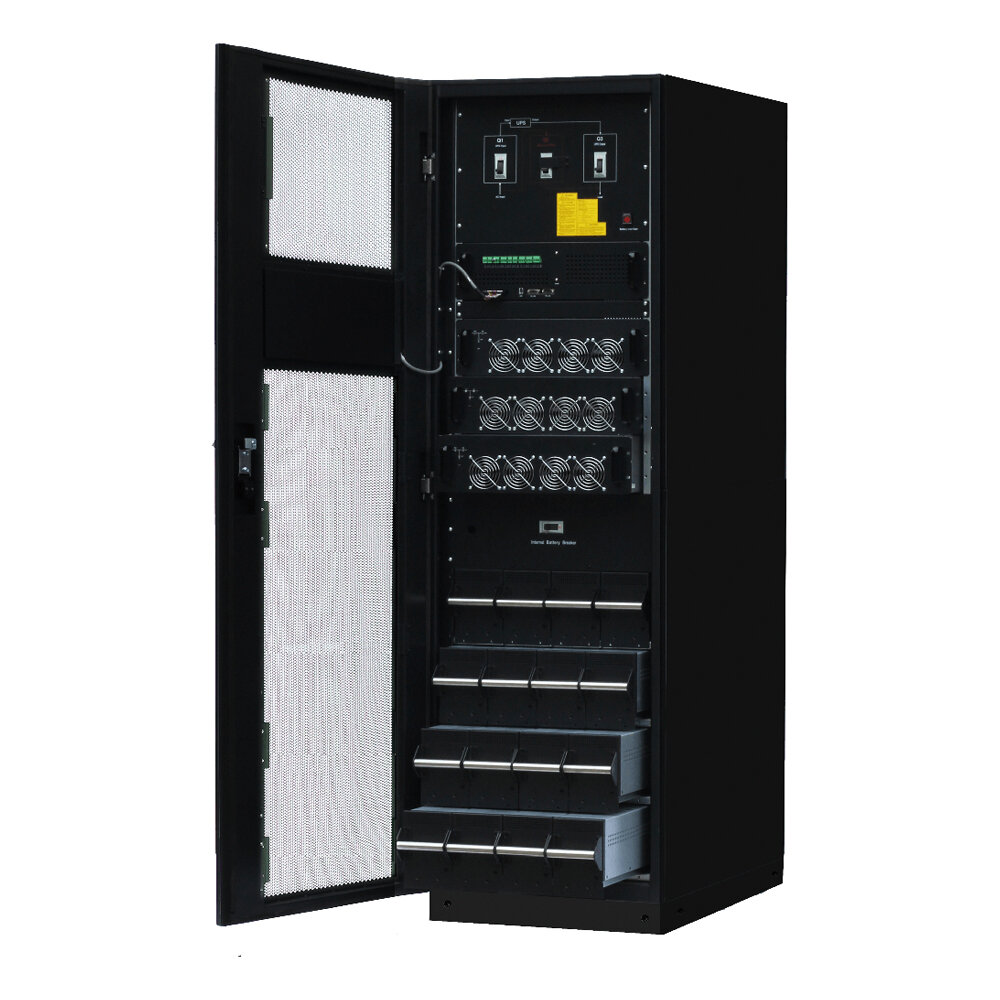

• Система горячей замены батарей в одном шкафу (до 60 кВА)

---

Инструкция для Tescom MTI200 на 60, 120 и 200 кВА

---

Технические характеристики Tescom MTI2200/20
