Socomec MODULYS EM 4500 ВА

Настройка и инструкция

Открыть брошюру Socomec MODULYS EM 4500 ВА

Описание

Брошюра линейки Socomec MODULYS

---

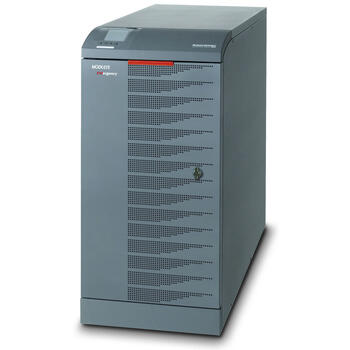

Socomec MODULYS EM — модульный однофазный источник бесперебойного питания (ИБП) двойного преобразования, часть линейки EMergency CPSS. Разработан для обеспечения электропитания аварийных систем, таких, как системы пожаротушения, системы аварийного освещения, оборудование для дымоудаления и обнаружения газа, системы видеонаблюдения и контроля безопасности производства. Соответствует стандарту EN 50171. Имеет встроенный в корпус (IP20) трансформатор. Поддерживает удаленное управление и мониторинг. Имеет систему защиты аккумуляторных батарей от повреждений и глубокого разряда.

---

Ключевые особенности

• Источники бесперебойного питания, обеспечивающие защиту аварийных систем аэропортов, железнодорожных станций (и иных транспортных узлов), учебных заведений (школы, институты), учреждений здравоохранения (больниц и поликлиник), торговых центров, учреждений культуры (музеев, театров и кинотеатров), а также административных и социальных учреждений, гостиниц и отелей;
• Встроенный трансформатор гальванической развязки;
• Позволяет осуществлять подключение к находящейся на выходе системе заземления ИТ;
• Ускоренная зарядка аккумуляторных батарей — до 80% емкости за 12 часов;
• Система защиты аккумуляторных батарей от глубокого разряда и повреждений (на основе инверсии полярности);
• Способность выдержать 120 % номинального заряда в течение всего периода поддержки;
• Наличие «сухих» контактов;
• Расширенный функционал мониторинга

---

Технические характеристики

MODULYS EM
Sном (кВА)		1.5	3	4.5	6
Pном (кВт)		1.05	2.1	3.2	4.2
Мощность ном. в соответствии с EN 50171 (кВт)		0.87	1.8	2.6	3.5
Вход/выход		1/1	1/1	1/1	1/1
ВХОД
Номинальное  напряжение		230 В (1 фаза+нейтраль)
Допуск по напряжению		± 20 %
Номинальная частота		50 - 60 Гц
Допуск по частоте		± 10 %
Коэффициент  мощности/THDI		> 0,98 % / < 6 %
ВЫХОД
Номинальное  напряжение		230 В (1 фаза+нейтраль)
Допуск по напряжению		± 3 %
Номинальная частота		50 - 60 Гц
Допуск по частоте		± 0,1 %
Расчет по перегрузке ИБП @ Pn		110 % в течение 5 мин, 130 % в течение 5 с
Коэффициент амплитуды		3:1
Габариты ИБП
Размеры Ш x Г x В (мм)		444x795x1000
Максимальный вес (кг)	Встроенная аккумуляторная   батарея	145	220	275	380
	Без  аккумулятора	-	-	-	-
Степень  защиты		IP 20 (EN 50171)
Уровень шума (дБА) на расстоянии 1 м (ISO 3756)		< 52
АККУМУЛЯТОРНАЯ  БАТАРЕЯ
Тип		VRLA с ожидаемым сроком службы 10 лет
Стандартное время поддержки в конце срока службы батареи		60/90/120 мин
Параметры  зарядки		80 % времени поддержки за 12 часов
Максимальное время обеспечения резервного питания (BUT) (мин) встроенной аккумуляторной батареи(1)	Нагрузка 25 %	300	300	250	300
	Нагрузка 100 %	100	100	100	100
СТАНДАРТЫ
CPSS		EN 50171
Безопасность		IEC/EN 62040-1
ЭMC		IEC/EN 62040-2
КПД		IEC/EN 62040-3
Сертификат  изделия		CE
