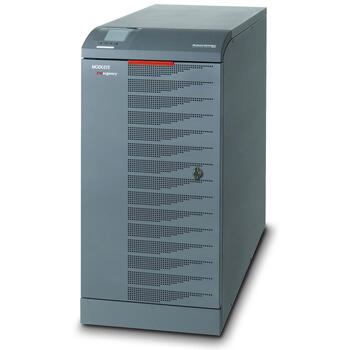

Socomec MODULYS EM 3000 ВА — однофазный источник бесперебойного питания двойного преобразования для централизованного питания аварийных систем по EN 50171, второй из четырёх номиналов MODULYS EM в линейке EMergency CPSS. Полная мощность 3 кВА, номинальная активная — 2,1 кВт, а по стандарту EN 50171 этот же прибор считается источником на 1,8 кВт. Масса со встроенной батареей — не более 220 кг. Автономия встроенной батареи — до 300 мин при нагрузке 25 % и до 100 мин при полной. Шкаф 444x795x1000 мм, IP 20, уровень шума менее 52 дБА.
Источники бесперебойного питания, обеспечивающие защиту аварийных систем аэропортов, железнодорожных станций (и иных транспортных узлов), учебных заведений (школы, институты), учреждений здравоохранения (больниц и поликлиник), торговых центров, учреждений культуры (музеев, театров и кинотеатров), а также административных и социальных учреждений, гостиниц и отелей;
Трансформатор гальванической развязки встраивается в корпус ИБП по заказу;
Подключение к системе заземления IT на стороне нагрузки — по заказу;
Зарядка батареи: 80 % времени поддержки за 12 часов;
Система защиты аккумуляторных батарей от глубокого разряда и повреждений (на основе инверсии полярности);
Способность питать 120 % номинальной нагрузки в течение всего времени автономии;
Наличие «сухих» контактов;
Расширенный функционал мониторинга
Мощность и перегрузка
Параметр
Значение
Полная мощность
3 кВА
Номинальная активная мощность
2,1 кВт
Мощность по стандарту аварийного питания (EN 50171)
1,8 кВт
Число фаз на входе и выходе
1/1
Напряжение входа и выхода
230 В (1 фаза + нейтраль)
Перегрузка
110 % в течение 5 мин, 130 % в течение 5 с
Мощность по EN 50171 производитель указывает отдельной строкой, и она ниже номинальной активной мощности того же прибора: 1,8 кВт против 2,1 кВт. Допуск входного напряжения ± 20 %, частота 50 - 60 Гц с допуском ± 10 %. На выходе напряжение держится в пределах ± 3%, частота — ± 0,1 %; допустимый коэффициент амплитуды нагрузки 3:1. Коэффициент мощности на входе не ниже 0,98, коэффициент гармоник входного тока менее 6 %.
Батарея, автономия и заряд
Батарея VRLA с ожидаемым сроком службы 10 лет стоит внутри того же шкафа.
Режим
Время
Максимальная автономия при нагрузке 25 %
300 мин
Максимальная автономия при полной нагрузке
100 мин
Время поддержки к концу срока службы батареи
60/90/120 мин
Заряд
80 % времени поддержки за 12 часов
Обе строки максимальной автономии производитель помечает как действующие при особых условиях — и так же помечает время поддержки к концу срока службы батареи. Время поддержки 60, 90 или 120 мин — это три исполнения батареи на выбор, и значение отнесено к концу десятилетнего срока её службы, а не к новому прибору. Заряд восстанавливает 80 % назначенного времени поддержки за 12 часов. Прибор рассчитан питать 120 % номинальной нагрузки в течение всего времени автономии — запас, которого EN 50171 требует от источников питания систем безопасности. Батарея защищена от глубокого разряда и от переполюсовки.
Размещение
Шкаф одинаков у всех четырёх номиналов серии — 444x795x1000 мм; различается масса: у этого номинала — не более 220 кг вместе со встроенной батареей. Корпус металлический, класс защиты IP 20, исполнение по EN 60598-1. Уровень шума — менее 52 дБА, измерено на расстоянии одного метра по ISO 3756.
Подключение, защита и охлаждение
Параметр
Значение
Входной ток выпрямителя, номинальный и максимальный
13/17 А
Входной ток байпаса, номинальный и максимальный
15/17 А
Выходной ток инвертора при 230 В
14 А
Автоматический выключатель на вводе выпрямителя и байпаса
20 А, кривая C
Устройство защитного отключения на вводе
100 мА, селективное
Максимальное сечение кабеля на клеммах
4 мм²
Тепловыделение при номинальной нагрузке
300 Вт (1023 БТЕ/ч)
Максимальный расход воздуха
180 м³/ч
Токи даны по EN 62040-3. Тепловыделение указано для номинальной нагрузки при наличии сети и одновременном заряде батареи — это наибольший режим, по нему и считают вентиляцию. Сечение 4 мм² — предельное, которое принимают клеммы выпрямителя, байпаса и выхода; рабочее сечение выбирают по току и способу прокладки. Рабочая температура — от 0 до +40 °C, хранение от -5 до +50 °C, причём производитель отдельно рекомендует держать 15-25 °C ради ресурса батареи. Влажность до 95 % без конденсата, высота до 1000 м без снижения мощности. КПД в режиме двойного преобразования — 90 % при номинальной нагрузке.
Что заказывается отдельно
Четыре свойства прибора производитель перечисляет как заказные, а не штатные:
трансформатор гальванической развязки, встроенный в корпус ИБП;
подключение к системе заземления IT на стороне нагрузки;
режим Eco mode с КПД до 98 %;
батареи других типов вместо VRLA.
Интерфейс сухих контактов с настраиваемыми беспотенциальными контактами входит в стандартную поставку.
Габариты шкафа, класс защиты, уровень шума и условия по входу и выходу у всех четырёх номиналов одинаковы; различаются мощность, масса и автономия. Прочерк у 1500 ВА не пропуск: токи, защиту, тепловыделение и условия эксплуатации производитель публикует только для 3000, 4500 и 6000 ВА, а переносить их с соседнего номинала нельзя. У 4500 ВА автономия при четверти нагрузки короче, чем у соседних номиналов, — так указано производителем. Времена автономии даны для встроенной батареи и действуют при особых условиях, оговорённых производителем.
Технические характеристики
MODULYS EM
Sном (кВА)
1.5
3
4.5
6
Pном (кВт)
1.05
2.1
3.2
4.2
Мощность ном. в соответствии с EN 50171 (кВт)
0.87
1.8
2.6
3.5
Вход/выход
1/1
1/1
1/1
1/1
ВХОД
Номинальное напряжение
230 В (1 фаза+нейтраль)
Допуск по напряжению
± 20 %
Номинальная частота
50 - 60 Гц
Допуск по частоте
± 10 %
Коэффициент мощности/THDI
≥ 0,98 / < 6 %
ВЫХОД
Номинальное напряжение
230 В (1 фаза+нейтраль)
Допуск по напряжению
± 3 %
Номинальная частота
50 - 60 Гц
Допуск по частоте
± 0,1 %
Расчет по перегрузке ИБП @ Pn
110 % в течение 5 мин,
130 % в течение 5 с
Коэффициент амплитуды
3:1
Габариты ИБП
Размеры Ш x Г x В (мм)
444x795x1000
Максимальный вес (кг)
Встроенная аккумуляторная батарея
145
220
275
380
Без аккумулятора
-
-
-
-
Степень защиты
IP 20 (EN 50171)
Уровень шума (дБА) на расстоянии 1 м (ISO 3756)
< 52
АККУМУЛЯТОРНАЯ БАТАРЕЯ
Тип
VRLA с ожидаемым сроком службы 10 лет
Стандартное время поддержки в конце срока службы батареи
60/90/120 мин
Параметры зарядки
80 % времени поддержки за 12 часов
Максимальное время обеспечения резервного питания (BUT) (мин) встроенной аккумуляторной батареи(1)
