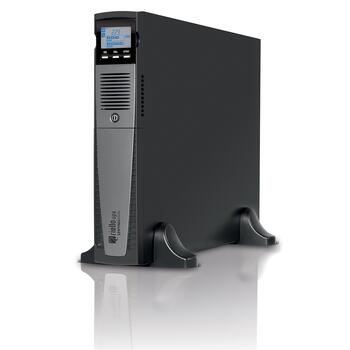

Riello Sentinel Dual SDH 2200 ВА

Выберите мощность:
Доступные мощности: от 1 кВА до 3 кВА
Производитель: Riello
Применение: Инфраструктуры, Офисное оборудование и рабочие станции, Серверы и сфера IT, Системы безопасности, Сфера обслуживания, Сфера услуг, Телекоммуникации, Транспорт, ЦОД
Тип: On-line
Мощность, кВА: 2.2
Мощность, кВт: 1,76, 1,98
Кол-во фаз вход/выход: 1:1
Входной коэффициент мощности при 100% нагрузке: 0,98
Выходной коэффициент мощности: 0,8, 0,9
Эффективность в режиме двойного преобразования: 91.7
Напряжение, В: 220, 230, 240
Поддерживаемые типы аккумуляторов: внешние, внутренние
Кол-во внутренних аккумуляторов: 0, 6
Подключение в параллель: Нет
Трансформатор гальванической изоляции: Нет
Формфактор: В стойку/вертикальный корпус (Rack/Tower)
Степень защиты корпуса (IP): IP 20
Шум, дБ (на расстоянии 1 м): 40
Ширина, мм: 87
Высота, мм: 450
Глубина, мм: 625
Вес, кг: 15, 30,5
Цена: по запросу, формируется исходя из:
  • актуального курса валют ЦБ РФ
  • опциональной необходимости проведения монтажных и пусконаладочных работ (ПНР) нашими инженерами
  • требуемых сроков и способов поставки
Для запроса стоимости оборудования Вы также можете отправить Ваше коммерческое предложение по email: order@uni-jet.com или позвонить нам по телефону: 8-800-707-98-45
Доставка Все ИБП, приобретенные у нас, доставляются по всей территории России, по договоренности – в страны СНГ, включая Казахстан и Беларусь. Подробнее


Настройка и инструкция

Открыть брошюру Riello Sentinel Dual SDH 2200 ВА (Sentinel Dual Low Power, не указана)
Мы занимаемся обслуживанием оборудования Riello по всей России - установкой, наладкой и ремонтом. Подробнее

Компания «Юниджет»:

Для того, чтобы купить ИБП Riello SDH 2200 и SDH 2200 ER, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60

Российские аналоги с малым сроком поставки

Все российские ИБП

Решения от Юниджет со сроком поставки не более 2 недель (при наличии на складе) с проведением пуско-наладочных работ на территории РФ силами наших инженеров. Для расчета стоимости обратитесь к нашим менеджерам.

  • Высочайшее качество

    ENTEL HPX

    Мощность от 100 до 800 кВА
    Фазы вх/вых 3:3, 3:1
    Трансформатор г. и. Опция
    Модульный Нет
    Вес 200–2400 кг
    IP 20–51
    Шум 58–47 дБ
    Габариты(Ш×В×Г) 600–2500 мм 800–2000 мм 200–1200 мм
    Подробнее
  • Лучшее решение

    ENTEL MPX

    Мощность от 10 до 300 кВА
    Фазы вх/вых 3:1, 1:1, 3:3
    Трансформатор г. и. Опция
    Модульный Нет
    Вес 80–1100 (без бат.) кг
    IP 20–51
    Шум 48–70 дБ
    Габариты(Ш×В×Г) 280–1400 мм 700–1905 мм 780–850 мм
    Подробнее
  • ВИМП АСБП

    Мощность от 10 до 500 кВА
    Фазы вх/вых 3:1, 3:3
    Трансформатор г. и. Опция
    Модульный Нет
    Вес 120–900 кг
    IP 20
    Шум 55–65 дБ
    Габариты(Ш×В×Г) 250–1300 мм 650–2000 мм 562–1100 мм
    Подробнее
  • ВИМП МСБП

    Мощность от 60 до 600 кВА
    Фазы вх/вых 3:3
    Трансформатор г. и. Нет
    Модульный Да
    Вес 120–200 кг
    IP 20
    Шум 55–72 дБ
    Габариты(Ш×В×Г) 600–2000 мм 1100–2000 мм 900–1050 мм
    Подробнее
  • Модульный ИБП

    ENTEL IPS

    Мощность от 50 до 800 кВА
    Фазы вх/вых 3:3, 3:1
    Трансформатор г. и. Нет
    Модульный Да
    Вес 200–1000 кг
    IP 20–41
    Шум 55–75 дБ
    Габариты(Ш×В×Г) 600–2400 мм 1200–2000 мм 800–1000 мм
    Подробнее
  • ВИМП БСБП

    Мощность от 20 до 200 кВА
    Фазы вх/вых 3:1, 3:3
    Трансформатор г. и. Нет
    Модульный Да
    Вес 43–160 кг
    IP 20
    Шум 56–65 дБ
    Габариты(Ш×В×Г) 485 мм 397–1550 мм 700–916 мм
    Подробнее
  • ВИМП ССБП

    Мощность от 1 до 25 кВА
    Фазы вх/вых 1:1, 3:1, 3:3
    Трансформатор г. и. Нет
    Модульный Нет
    Вес 7–25 кг
    IP 20
    Шум 50–65 дБ
    Габариты(Ш×В×Г) 438 мм 86–130 мм 437–880 мм
    Подробнее

Описание

Riello Sentinel Dual SDH 2200 - однофазный ИБП двойного преобразования для серверов, хранилищ данных и сетевых нагрузок, с которого в ряду Low Power начинается выбор между стандартным исполнением и ER. Стандартная версия рассчитана на 2200 ВА / 1980 Вт и содержит внутренние батареи, а ER имеет ту же полную мощность при активной мощности 1760 Вт и рассчитана на внешний батарейный блок. Обе версии выпускаются в длинном корпусе для напольной установки или монтажа в стойку, где занимают 2U.

В ER вместо внутреннего батарейного лотка установлено зарядное устройство на 6 А. Для нее нужен внешний блок на 72 В постоянного тока емкостью строго более 40 А·ч; наличие такого блока в проекте следует предусмотреть отдельно. Стандартный SDH 2200 тоже допускает расширение батарей, но при подключенном battery box его выходной коэффициент мощности снижается с 0,9 до 0,8. Расчет нагрузки нельзя вести по мощности стандартного исполнения без учета этой конфигурации.

По сравнению с SDH 1500 корпус имеет глубину 625 мм, другой входной разъем и дополнительную выходную розетку C19. У SDH 2200 есть программируемые розетки EnergyShare: к ним можно отнести менее важные потребители и задать их отключение при работе от батарей. Это позволяет разделить приоритеты нагрузок без отключения всей выходной группы. Поворотная панель позволяет читать дисплей при обоих положениях корпуса; комплектные ручки для стойки не заменяют опорные направляющие.


Каталог оборудования Riello

Руководство Riello Sentinel Dual SDH - 0MNSDH1K0RUENUC (англ.)

Технические характеристики Riello Sentinel Dual SDH - SPTSDHA1Y17IRUEN / SPTSDHA1Y16IRUEN (2016, англ.)

Брошюра Riello Sentinel Dual SDH - DATSDHA1Y20AREN (2020, англ.)

Брошюра Riello Sentinel Dual SDH - DATSDHA1Y23BREN (2023, англ.)


Подключение и рабочая нагрузка

Параметр

Значение

Номинальный входной ток при 220 В, номинальной нагрузке и заряде батарей

10,5 А (стандартный) / 11,5 А (ER)

Рекомендованная защита перед ИБП, характеристика B или C

16 А

КПД AC/AC при номинальной резистивной нагрузке

91,7%

КПД AC/AC при номинальной искаженной нагрузке

92,5%

Потери при номинальной резистивной нагрузке

164 Вт

КПД и потери относятся к номинальной нагрузке указанного типа. Эти значения не описывают режим неполной загрузки; показатель КПД ECO из общей таблицы не заменяет КПД двойного преобразования.

Перед подключением внешнего батарейного блока в UPStools задают суммарную емкость батарей. Блок подключают к выключенному ИБП, отключенному от сети. Для ER масса аппарата не включает внешнюю батарейную систему: ее размещение предусматривают отдельно.

Режимы питания и обслуживание

В ON LINE напряжение и частота на выходе регулируются независимо от формы входного напряжения. В ECO нагрузка обычно питается через байпас, а SMART ACTIVE выбирает между ECO и ON LINE по качеству сети. При потере синхронизации выхода с сетью байпас недоступен. Выбор режима определяет путь питания нагрузки, а не только потребление самого ИБП.

STAND-BY OFF предназначен для аварийного питания: при наличии сети нагрузка отключена и получает питание при ее пропадании. Этот режим не подходит для постоянно включенного сервера. При использовании в качестве преобразователя частоты допустимая выходная мощность снижается до 70% номинальной.

Замена внутреннего батарейного лотка выполняется с переводом на ручной байпас. В этом состоянии нагрузка питается непосредственно от сети; при отключенной батарее защиты от пропадания сети нет. Горячая замена батарей не означает сохранения резервирования на время обслуживания. У ER внутренний батарейный лоток отсутствует.

Мониторинг и дистанционное управление

Штатные USB и RS232 используются поочередно: одновременно обмениваться данными через оба порта нельзя. Для включения ИБП в сеть мониторинга предусмотрен слот дополнительных плат. TCP/IP, HTTP, SNMP и JBUS/Modbus требуют соответствующей платы; наличие слота само по себе не означает наличия этих интерфейсов.

Сигнальные выходы DB9 оптоизолированные, с пределом +30 В постоянного тока / 35 мА. Это не релейные сухие контакты; для релейного интерфейса предусмотрена отдельная плата. Клеммы дистанционного управления поддерживают REPO и удаленное включение или выключение ИБП.

На SDH 2200 и 3000 розетки EnergyShare настраиваются через UPStools: отключение менее важных нагрузок можно связать с работой от батарей или предупреждением о разряде. До настройки события эти розетки работают как обычные.

Технические характеристики Riello SDH 2200 и SDH 2200 ER

МОДЕЛИ

SDH 1000

SDH 1500

SDH 2200

SDH 2200 ER

SDH 3000

SDH 3000 ER

МОЩНОСТЬ

1000 ВА/900 Вт

1500 ВА/1350 Вт

2200 ВА/1980 Вт

2200 ВА/1760 Вт

3000 ВА/2700 Вт

3000 ВА/2400 Вт

ВХОД

Номинальное напряжение

220-230-240 В~

Диапазон напряжения без перехода на батареи



140В~<Vвх<276В~ при 50% НАГР.  / 184 В~<Vвх<276B~ при 100% НАГР.

МАКС. ДОПУСТИМОЕ

НАПРЯЖЕНИЕ

300 В

Номинальная частота

50/60 Гц ± 5Гц

Диапазон частоты

50 Гц ± 5% / 60 Гц ± 5%

Коэффициент мощности

>0.98

Искажение тока

≤7%

БАЙПАС

Диапазон напряжения

200 - 253 B~

200 - 253 B~; применимость диапазона для SDH 1500 не подтверждена. Перед использованием байпаса требуется уточнение диапазона для конкретного исполнения.

200 - 253 B~

Диапазон частоты

Выбранная частота (от ± 0,5 Гц до ± 5 Гц, возможность конфигурирования)

ВЫХОД

Искажение напряжения при линейной нагрузке

<2%

Искажение напряжения при нелинейной нагрузке

Для SDH 1000 и SDH 1500 числовой предел не заявляется

≤3,5% только для SDH 2200, SDH 2200 ER, SDH 3000 и SDH 3000 ER

Частота

По выбору: 50 Гц или 60 Гц или автонастройка

Изменение в статике

±1%

Изменение в динамике

≤ 5% за 20 мс

Форма волны

Синусоида

Крест-фактор тока

3 : 1

КПД в режиме ECO Mode и Smart Active



98%

БАТАРЕИ

Тип

Свинцово-кислотные, герметичные, необслуживаемые

Время заряда

2-4 ч

ВРЕМЯ ПЕРЕГРУЗКИ

100% < Нагр < 110%

При доступном байпасе: перевод через 2 с, отключение через 120 с; без байпаса: отключение через 60 с

110% < Нагр. < 150%

При доступном байпасе: перевод через 2 с, отключение через 4 с; без байпаса: отключение через 4 с

Нагр. > 150%

При доступном байпасе: немедленный перевод, отключение через 1 с; без байпаса: отключение через 0,5 с

ПРОЧИЕ ХАРАКТЕРИСТИКИ

Вес нетто (кг)

17,5

18

30,5

15

31

15

Вес брутто (кг)

21

21,5

35

19,5

35,5

19,5

Размеры (ШхГхВ) (мм)

(T-87х425х450) (R-19”x425x2U)

(T-87x625x450) (R-19”x625x2U)

Размеры упаковки (ШхГхВ) (мм)



550x600x245



600x760x245

Защита от повышенного напряжения



300 Дж

Защита

Повышенный ток - короткое замыкание - повышенное напряжение - пониженное напряжение - тепловая защита - низкий заряд батарей

Обмен информацией

USB / DB9 с RS232 и контакты / Слот для интерфейса обмена информацией

Входные разъемы

1 IEC 320 C14

1 IEC 320 C20

Выходные розетки

8 IEC 320 C13

8 IEC 320 C13 + 1 IEC 320 C19

Нормативы

Безопасность: IEC EN 62040-1; ЭМС: IEC EN 62040-2; RoHS. Категория ЭМС C2

Рабочая температура

0 C / +40 C

Относительная влажность

<95%, без конденсата

Цвет

Черный

Уровень шума на расстоянии 1 м

< 40 дБА (ECO Mode)

Стандартные аксессуары

Кабель питания, последовательный кабель, кабель USB, руководство по безопасности, краткое руководство по эксплуатации
