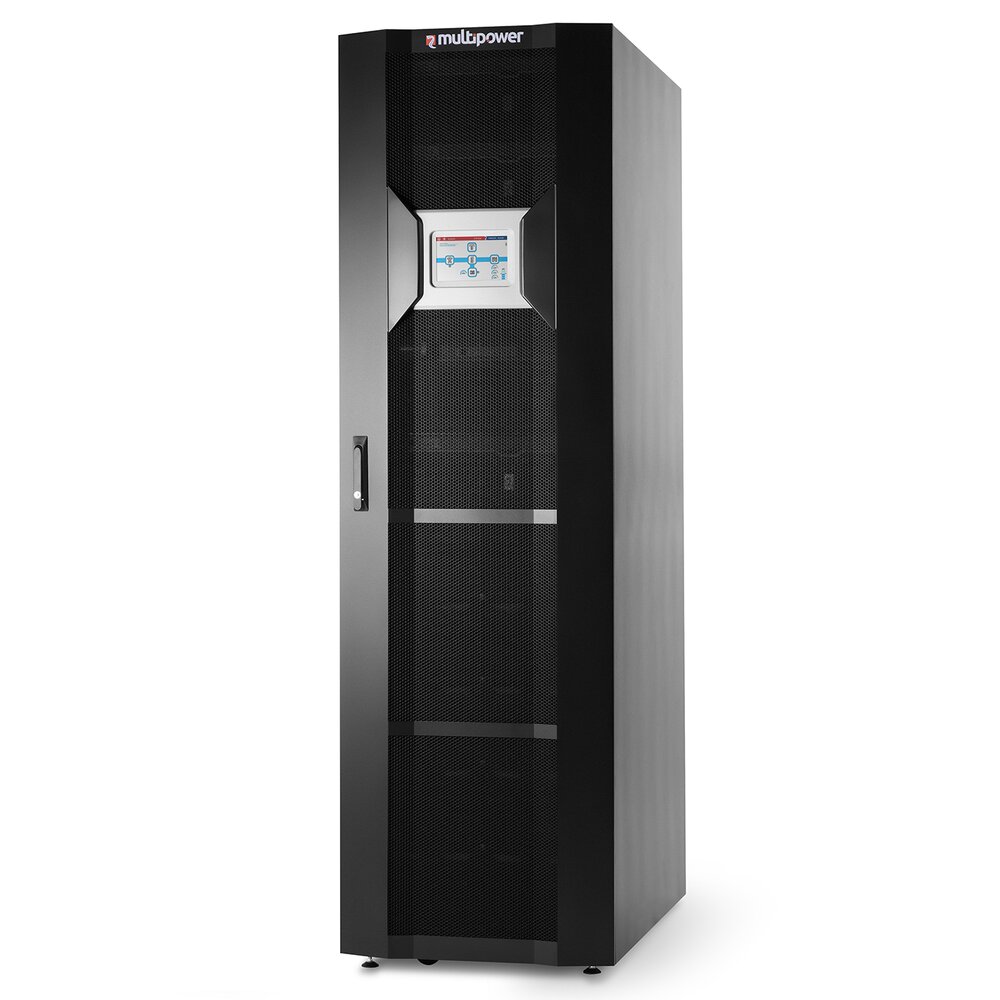

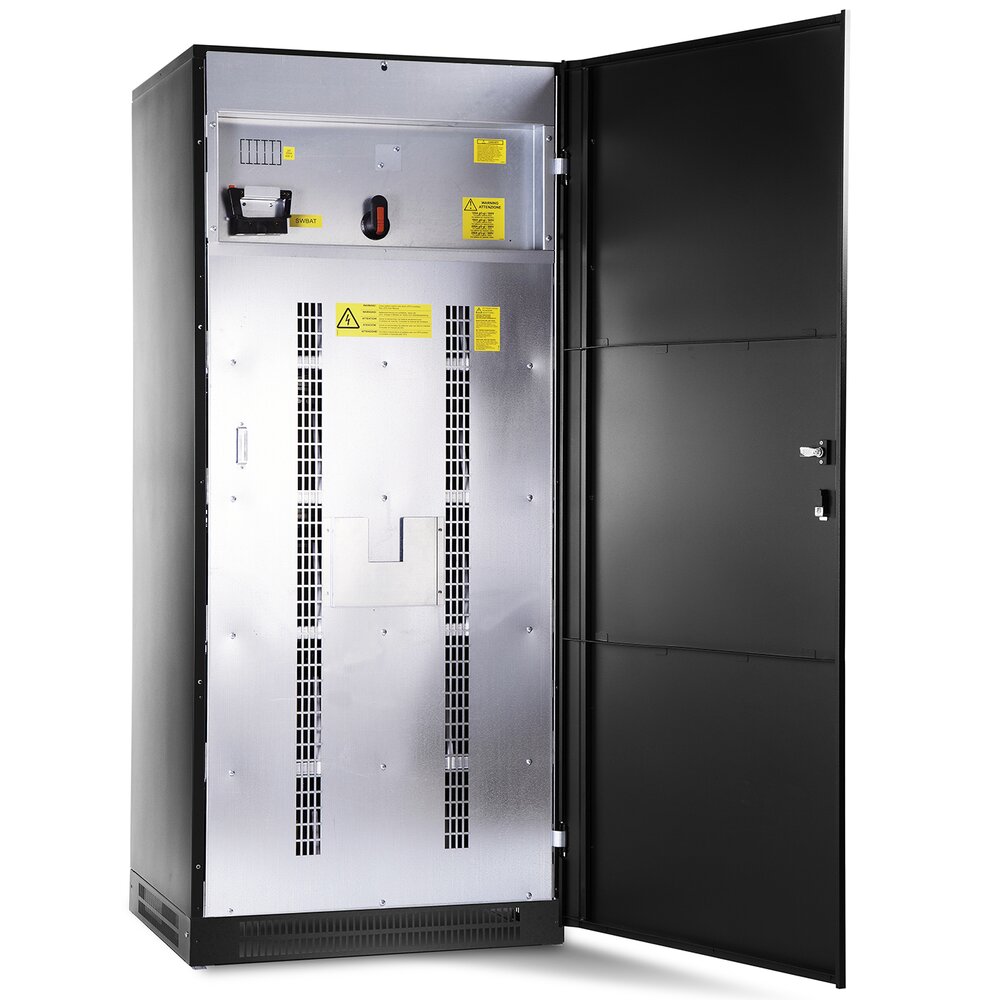

Riello Multi Power MPW 168 кВА - четвёртый из десяти номиналов модульной серии ИБП двойного преобразования Riello (класс VFI-SS-111), трёхфазный на входе и выходе. Четыре силовых модуля MPW 42 PM по 42 кВт в шкафу MPW 300 PWC на семь модулей (600 x 1050 x 2000 мм, 300 кг без модулей). Тот же шкаф у номиналов 42 - 294 кВА. КПД более 96,5 %, защита шкафа IP20.
Multi Power предназначена для центров обработки данных и других критичных нагрузок: производитель защищает ею компьютерные и ИТ-среды высокой плотности; на обложке производитель относит серию к ЦОД и транспорту. Производитель отмечает, что цифровые технологии влияют на повседневную работу почти во всех отраслях, в том числе в здравоохранении, энергетике, телекоммуникациях, торговле и образовании, поэтому оборудование для хранения, обработки и передачи данных должно питаться от самого надёжного источника. Выбор модульной схемы объясняется ростом вместе с нагрузкой без избыточного запаса мощности при покупке: производитель называет это оптимизацией первоначальных вложений и совокупной стоимости владения.
Благодаря трехпозиционному инвертору со связанной нейтралью (NPC) и входному регулированию коррекции коэффициента мощности (PFC), Riello Multi Power обеспечивает наивысший уровень производительности с точки зрения общей эффективности, коэффициента входной мощности и гармонического воздействия на источник питания. Модульная конструкция дает возможность гибко масштабировать систему, легко увеличив мощность, уровень резервирования и автономность аккумулятора - просто добавив дополнительные модули питания ИБП (PM) и батарейные блоки (BU). Доступно масштабирование от 1 до 28 силовых модулей с увеличением мощности от 42 до 1176 кВт (включая резервирование) с поддержкой Plug-and-play подключения и «горячей» замены. Батарейный шкаф вмещает в себя девять полок по четыре батарейных блока (до 36 блоков в каждом шкафу), с параллельным подключением не более десяти батарейных шкафов.
Передовые технологии, примененные в серии Multi Power, гарантируют высокую эффективность системы при работе в режиме двойного преобразования в режиме On-Line - более 96,5%. Даже при нагрузке всего на 20%, Multi Power достигает выдающейся производительности - более 95%. Такие показатели обеспечивают чрезвычайно низкие потери при любом уровне нагрузки для модульного решения, что дает возможность применять ИБП в любой изменяющейся среде с точки зрения требований к мощности. Коэффициент мощности системы равен единице (кВА = кВт), а мощность не снижается при температуре до 40 °C.
Riello Multi Power имеет низкое входное гармоническое загрязнение, с почти единичным входным коэффициентом мощности и чрезвычайно широким диапазоном входного напряжения (+20 / -40 %; при полной нагрузке - 400 В ±20 %), требующим только минимального номинального источника питания и с последующим снижением инвестиционных затрат. Каждый модуль питания оснащен сразу тремя микропроцессорами для управления с конкретными функциями, силовой шкаф - двумя; такая конструкция позволяет добиться высочайших показателей отказоустойчивости.
В силовой шкаф может быть установлено до четырех датчиков температуры, а каждый силовой модуль оснащен сразу тремя вентиляторами с активной регулировкой скорости вращения, что вкупе с полностью цифровым управлением позволяет организовать продвинутую систему мониторинга и предотвращения выхода из строя ключевых узлов системы из-за внешних неполадок. Вентиляторы также могут быть заменены в «горячем» режиме, а фронтальный доступ упрощает работу с силовыми модулями и иными важными компонентами.
Управление системой осуществляется с 7-дюймового сенсорного экрана; поддерживается мощный функционал удаленного управления и мониторинга, с интеграцией в систему диспетчеризации и цифровую инфраструктуру организации.
общая батарея на систему или отдельная у каждого силового шкафа и шкафа Combo

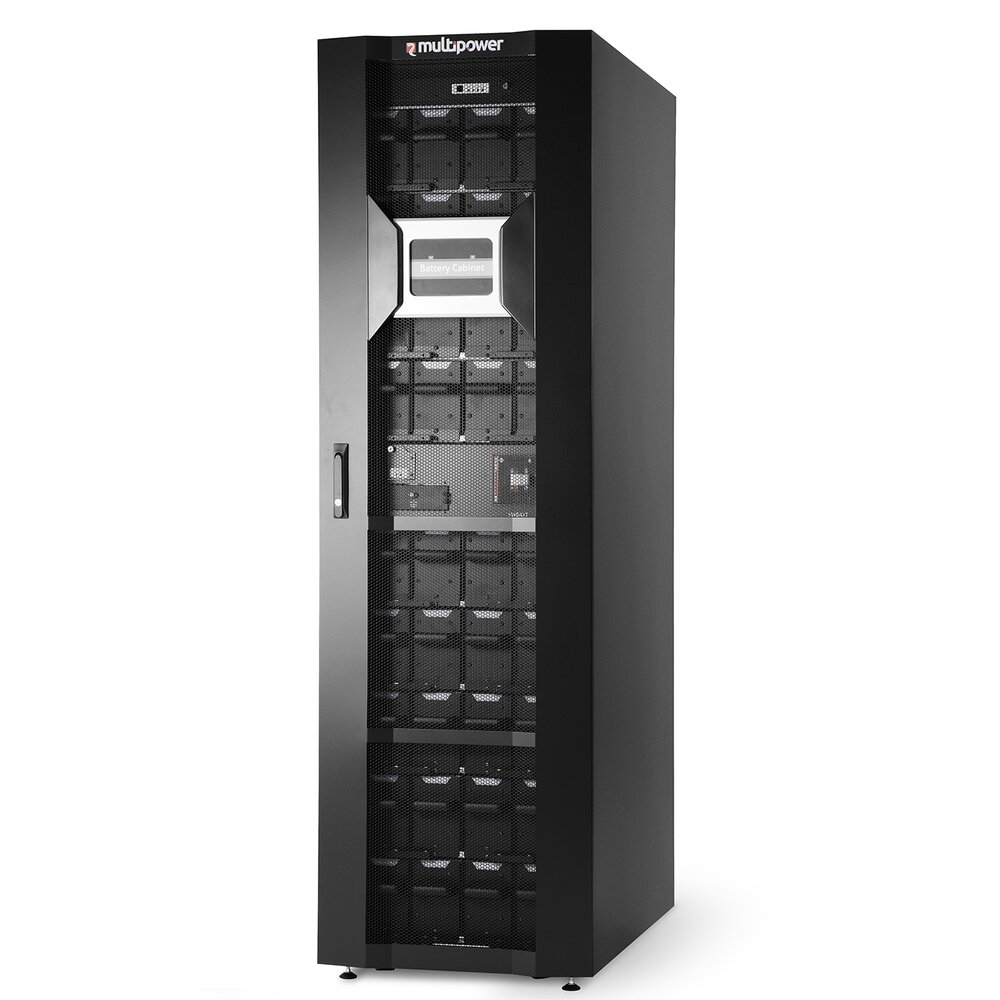

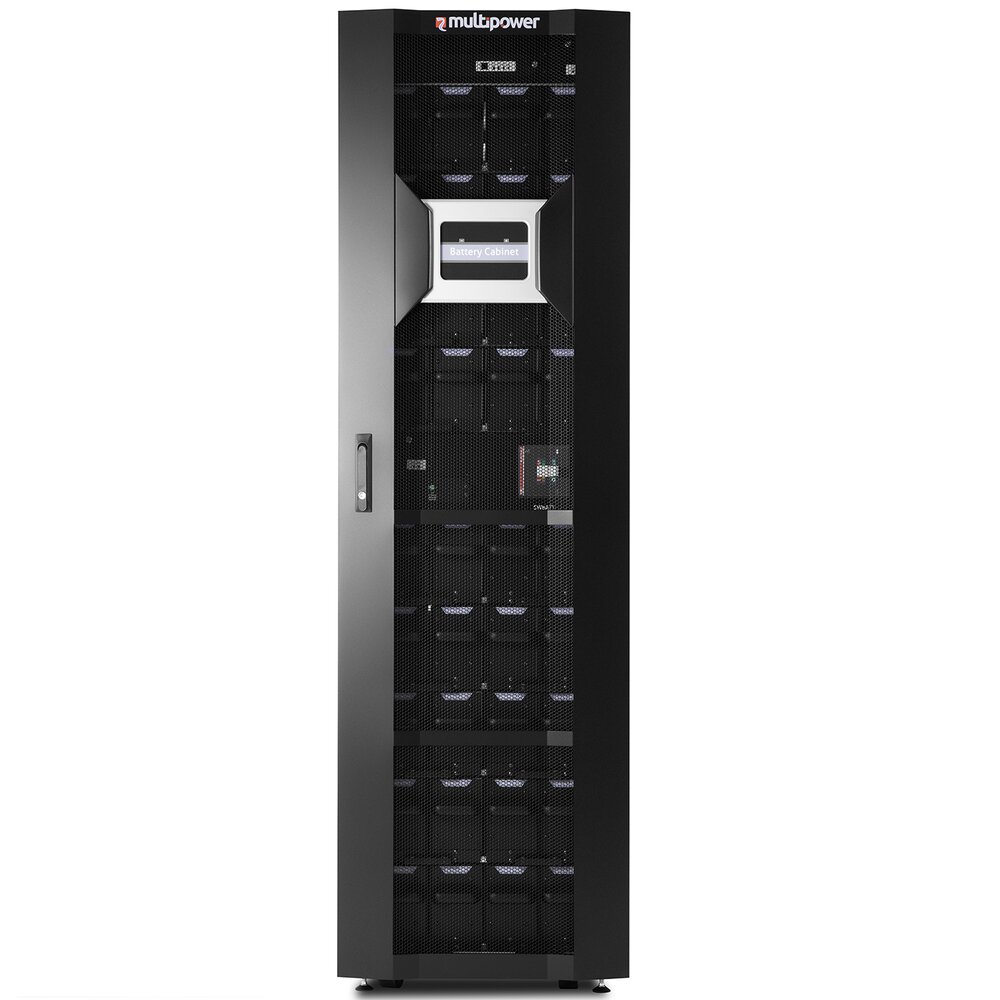

Модульный батарейный шкаф MPW 170 BTC
по 4 батарейных блока BU на полке, до 36 блоков в шкафу; в блоке BU - 10 аккумуляторов по 12 В
Обычный батарейный шкаф
блоки VRLA, 1 x (20 + 20) блоков; 860 x 800 x 2000 мм, 250 кг без блоков
Параллельное подключение
до 10 батарейных шкафов
Минимум батарейных полок
по числу нерезервных силовых модулей: 1 модуль - 2 полки, 2 модуля - 5, 3 модуля - 9, 4 модуля - 12, N модулей - 3 x N
Температура для срока службы батарей
рекомендуется +20 - +25 °C

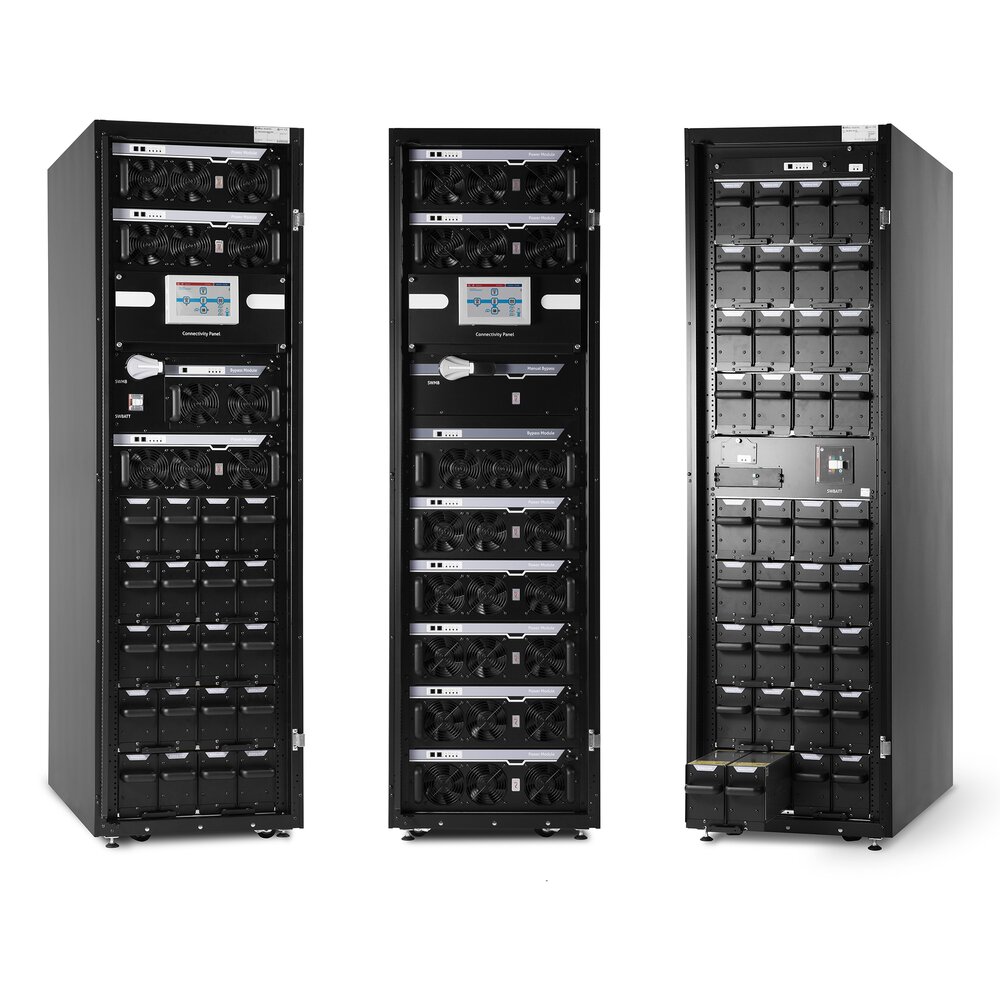

Шкаф Combo MPW 130 CBC
от 1 до 5 батарейных полок в одном корпусе с модулями
Литиевые батареи
ИБП совместим с литиевыми батареями
Байпас и обслуживание
Параметр
Значение
Ручной байпас
переключатель ручного байпаса входит в шкаф; блокировка обратной подачи механическим контактором исключает простой на время обслуживания
Батарейный выключатель
в шкафах Combo и батарейных шкафах; с расцепителем для дистанционного отключения батареи
Частота байпаса
50 или 60 Гц, допуск ±5 % (выбирается)
Решение на 500 кВА под ключ
два силовых шкафа MPW 300 PWC; шкаф коммутации - опция: выключатели входа, выхода и байпаса, обводной байпас для обслуживания; линия байпаса защищена предохранителями. Выключатели позволяют отключить любой силовой шкаф для обслуживания
Связь и мониторинг
Протокол
Что даёт
HTTP, HTTPS
состояние ИБП в обычном браузере без дополнительного ПО; встроено в сенсорный экран
SMTP
письма о состоянии ИБП и авариях, суточный и недельный отчёт о качестве электропитания; встроено в сенсорный экран
UDP
связь с программой завершения работы PowerShield3 (программа - опция); встроено в сенсорный экран
SNMP v1, v2, v3 и Modbus/TCP
интеграция в системы управления зданием и инфраструктуру ЦОД (DCIM); плата NetMan 208 - опция
Условия эксплуатации и пуск
Параметр
Значение
Рабочая температура ИБП
0 - +40 °C
Относительная влажность
5 - 95 % без конденсации
Плавный пуск Power Walk-In
включается программой конфигурации: после возврата сети мощность из сети берётся постепенно, чтобы не перегружать генераторную установку
Длительность плавного пуска
настраивается от 1 до 125 с; по умолчанию функция отключена
Задержка пуска выпрямителя
настраивается от 1 до 120 с; по умолчанию 3 с
Что производитель менял в спецификации
Параметр
Спецификация 2015 года
Спецификация 2017 года
Спецификация 2020 года
Спецификация 2023 года и новее
Допуск входного напряжения
от 240 до 480 В
от 240 до 480 В
400 В ±20 % при полной нагрузке
400 В ±20 % при полной нагрузке
Стабильность выходного напряжения
± 0,5 %
± 0,5 %
± 0,5 %
± 1 %
Масса силового шкафа без модулей
320 кг
300 кг
300 кг
300 кг
Масса шкафа Combo без модулей
360 кг
340 кг
340 кг
340 кг
Уровень шума шкафа Combo
< 65 дБА
< 64 дБА
< 64 дБА
< 64 дБА
Технические характеристики Riello MPW
ВХОД
Напряжение [В]
380-400-415 В~ три фазы плюс нейтраль
Диапазон напряжения [В]
400 ±20% при полной нагрузке 2
Диапазон частоты [Гц]
от 40 до 72
Коэффициент мощности
1
THDI [%]
< 3
БАЙПАС
Номинальная мощность [кВт]
252 (Силовой шкаф) / 126 (Шкаф Combo)
Номинальное напряжение [В]
380-400-415 В~ три фазы плюс нейтраль
Диапазон напряжения [В]
от 180 (регулируемый 180-200) до 264 (регулируемый 250-264) со ссылкой на нейтраль
Номинальная частота [Гц]
50 или 60
Перегрузка
125% в течение 10минут; 150% в течение 1 минуты
БАТАРЕИ
Схема расположения
Модульного типа, состоящие из батарейного модуля (BU) или отдельностоящего батарейного блока/стелажа
Характеристики батарейного модуля
Батареи VRLA с настроенным постоянным измерением напряжения и тока
Система мониторинга состояния батарей с помощью ЖК-дисплея MPW
ВЫХОД
Номинальное напряжение [В]
380/400/415 В~ три фазы плюс нейтраль
Номинальная частота [Гц]
50 или 60
Стабильность напряжения [%]
± 1
Динамическая устойчивость
Искажающая нагрузка 1 класса производительности в соотв. с EN62040-3
ОБЩАЯ СПЕЦИФИКАЦИЯ
Номинальная мощность Силового модуля [кВт] (PM)
42
Коэффициент выходной мощности [pf]
1
КПД в режиме Eco Mode
До 99%
Тип шкафа
Силовой шкаф
Шкаф Combo
Батарейный шкаф
Номинальная мощность [кВт]
294 1
126
недоступно
Возможность параллельной работы (до)
4
4
10
Описание схемы расположения шкафа
7 x PM3
3 x PM3
5 x батарейных стеллажа
9 x батарейных стеллажа
Размеры (ШхГхВ)
600x1050x2000
600x1050x2000
600x1050x2000
Вес (кг)
(без PM3/BU4)
300
340
280
Уровень шума на расстоянии
1 м [дБА±2] (Smart Active)
<68
<64
недоступно
Класс IP-защиты шкафа
IP20 - защищённый от прикосновений (независимо от того, открыты или закрыты дверцы шкафа)
Ввод кабеля
С задней стороны либо сверху, либо снизу
Цвет
RAL 9005
Нормативы
Безопасность: IEC EN62040-1 EMC: IEC EN 62040-2-категория C2
Перемещение шкафов ИБП
Ролики (все типы шкафов транспортируются без PM и BU)
1. Включая резервирование
2. Шире - при особых условиях
3. PM = Силовой модуль (42 кВт)
4. BU = Батарейный модуль
ПРИМЕЧАНИЕ: Все технические характеристики, указанные в одной строке, относятся к любой конфигурации ИБП от одного до семи модулей, работающих параллельно, если не указано иное.
