Описание

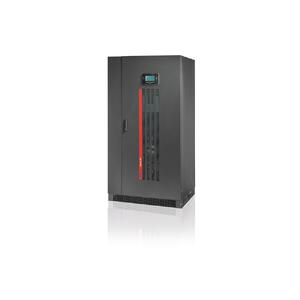

Master HP – трехфазный источник бесперебойного питания (ИБП) двойного преобразования от итальянской компании Riello. Высокопроизводительное решение с полностью цифровым DSP-управлением, предназначенное для обеспечения высокого уровня надежности и безопасности электрических сетей дата-центров, промышленных производств и сфер телекоммуникации. Riello Master HP не оказывает влияния на подключенные источники питания, включая генераторы, за счет продвинутой компонентной базы с использованием IGBT-выпрямителя, обеспечивая минимальный уровень искажений входного тока и высокий коэффициент входной мощности.
Выходной изолирующий трансформатор с гальванической развязкой по отношению к аккумулятору повышает гибкость в конфигурации системы: он дает возможность использовать два отдельных сетевых входа (основной и аварийный), исходящих из двух разных линий питания; это особенно подходит для параллельных систем, для обеспечения избирательности между двумя источниками, таким образом повышая надежность всей установки.
Ключевые особенности
- Выпрямитель, построенный на технологии IGBT, обеспечивает нулевое воздействие на внешнюю сеть и поддерживает плавный старт;
- Полностью цифровое управление, основанное на применении цифровых сигнальных процессоров, обеспечивает тонкую настройку и высокую энергоэффективность;
- Поддержка мониторинга качества сетевого напряжения для подбора наиболее подходящего режима работы в соответствии с текущим уровнем помех;
- КПД, достигающий 98,5%;
- Входной коэффициент мощности, превышающий 0,99;
- Искажения тока на входе – менее 3%;
- Гальваническая развязка трансформатора на выходе с поддержкой работы при двух сетевых входах;
- Полная совместимость с дизель-генераторными установками (ДГУ);
- Поддержка кольцевого резервирования для регулировки емкости системы в зависимости от потребностей нагрузки с автоматическим переходом в режим Standby при избыточности емкости;
- Функция запаздывания при включении в случае повторного пуска выпрямителей после возврата сетевого напряжения (при наличии в системе нескольких ИБП);
- Возможность параллельного подключения до 8 ИБП
Батарейные модули
| MHT 100-600 | BB 1900 480-V6 / BB 1900 480-V7 BB 1900 480-V8 / BB 1900 480-V9 |
| MHT 100-250 | TCE MHT 100-250 |
| MHT 300-600 | TCE MHT 300-600 |
Трехфазные изолирующие трансформаторы - батарейные модули
| MPT 100-160 / MHT 100-160 | TBX 100 T - TBX 160 T |
| MPT 200 / MHT 200-250 | TBX 200 T - TBX 250 T |
| MHT 300-600 | TBX 300 T - TBX 600 T |
Опции
| Аксессуары | NETMAN 101 PLUS NETMAN 102 PLUS NETMAN 202 PLUS MULTICOM 301 MULTICOM 302 MULTICOM 351 MULTICOM 352 MULTICOM 401 MULTI I/O Комплект интерфейса AS400 MULTIPANEL RTG 100 Модем 56К Модем GSM |
| Опциональное оборудование | Изолирующий трансформатор Устройство синхронизации (UGS): Интерфейс для генератора Комплект для параллельного подключения (Closed Loop) Батарейные стеллажи - пустые или для длительной автономной работы Стеллажи с верхним вводом кабелей Класс защиты IP31/IP42 |
Технические характеристики Riello Master HP MHT 100, 120, 160, 200, 250, 300, 400, 500, 600 кВА
| МОДЕЛИ | MHT 100 | MHT 120 | MHT 160 | MHT 200 | MHT 250 | MHT 300 | MHT 400 | MHT 500 | MHT 600 |
| ВХОД | |||||||||
| Номинальное напряжение | 380-400-415 В~ три фазы | ||||||||
| Частота | 45÷65 Гц | ||||||||
| Коэффициент мощности | > 0,99 | ||||||||
|
Гармоническое искажение тока | <3% THDi | ||||||||
| Плавный старт | 0÷100% за 120” (по выбору) | ||||||||
| Допустимый диапазон частоты | ±2% (по выбору, задается с передней панели от ±1% до ±5%) | ||||||||
| Стандартная комплектация | Защита от обратного протекания тока (Back Feed); отключаемая линия байпаса | ||||||||
| БАЙПАС | |||||||||
| Номинальное напряжение | 360-400-420 В~ три фазы + нейтраль | ||||||||
| Номинальная частота | 50 или 60 Гц по выбору | ||||||||
| ВЫХОД | |||||||||
| Номинальная мощность (кВА) | 100 | 120 | 160 | 200 | 250 | 300 | 400 | 500 | 600 |
| Активная мощность (кВт) | 90 | 108 | 144 | 180 | 225 | 270 | 360 | 450 | 540 |
| Количество фаз | 3 + нейтраль | ||||||||
| Номинальное напряжение | 380-400-415 В~ три фазы + нейтраль (по выбору) | ||||||||
| Изменение в статике | ± 1% | ||||||||
| Изменение в динамике | ± 5% на 10 мс | ||||||||
| Искажение напряжения | <1% при линейной нагрузке / <3% при искажающей нагрузке | ||||||||
| Крест-фактор | 3:1 lpeack/lrms | ||||||||
| Стабильность частоты при работе от батареи | 0.05% | ||||||||
| Частота | 50 или 60 Гц (по выбору) | ||||||||
| Перегрузка | 110% на 60 мин; 125% на 10 мин; 150% на 1 мин | ||||||||
| БАТАРЕИ | |||||||||
| Тип | Свинцово-кислотные, герметичные / гелевые; никель-кадмиевые; Supercaps; литий-ионные; Flywheels | ||||||||
| Пульсации тока (ripple) | Нулевые | ||||||||
|
Температурная компенсация | -0.5 Vx°C | ||||||||
| ИНФОРМАЦИЯ ДЛЯ УСТАНОВКИ | |||||||||
| Вес (кг) | 656 | 700 | 800 | 910 | 1000 | 1400 | 1700 | 2100 | 2400 |
| Размеры (ШхГхВ) (мм) | 800 x 850 x 1900 | 1000 x 850 x 1900 | 1500 x 1000 x 1900 | 2100 x 1000 x 1900 | |||||
| Удаленная сигнализация | контакты без напряжения (конфигурируются) | ||||||||
| Удаленное управление | ESD (экстренное отключение) и байпас (конфигурируются) | ||||||||
| Обмен информацией | 2 RS232 + контакты без напряжения + 2 cлота для интерфейса обмена информацией | ||||||||
| Рабочая температура | 0 °C / +40 °C | ||||||||
| Относительная влажность | <95%, без конденсата | ||||||||
| Цвет | RAL 7016 | ||||||||
| Уровень шума на расстоянии 1 м | 63÷68 дБА | 70÷72 дБА | |||||||
| Класс защиты | IP20 (другие – по заказу) | ||||||||
| КПД в режиме Smart Active | до 98,5% | ||||||||
| Нормативы | Безопасность: EN 62040-1-1 (директива 2006/95/ЕС); ЭМС: EN 62040-2 (директива 2004/108/ЕС) | ||||||||
| Классификация согласно IEC 62040-3 | (Voltage Frequency Independent) VFI - SS - 111 | ||||||||
| Перемещение ИБП | На грузовой тележке | ||||||||
