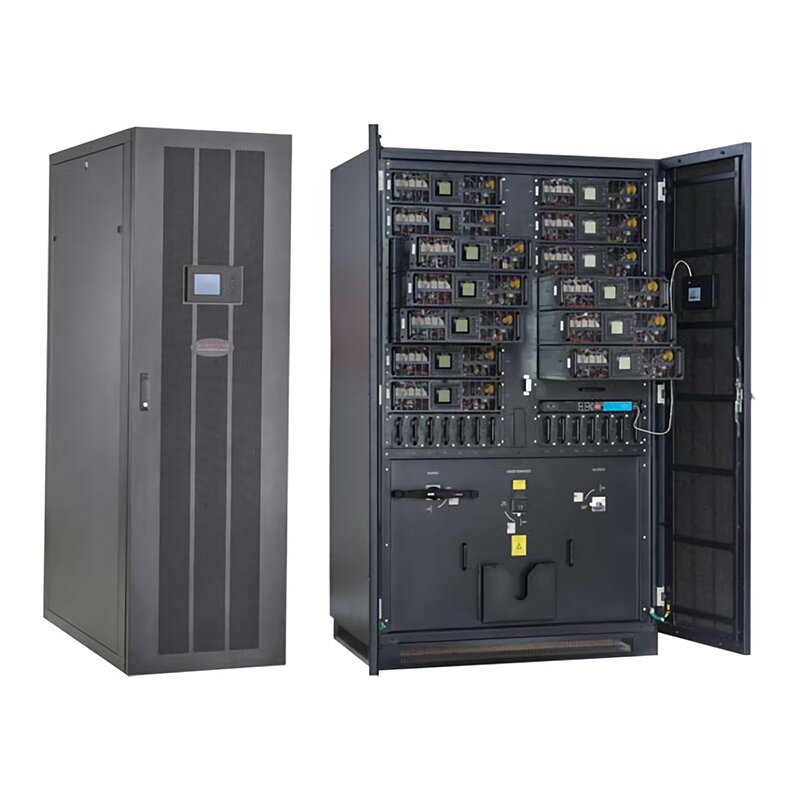

Makelsan PM Series 200 кВА

Выберите мощность:
Makelsan PM Series 200 кВА
Доступные мощности: от 10 кВА до 300 кВА
Производитель: Makelsan
Применение: Серверы и сфера IT, Телекоммуникации, ЦОД
Тип: On-line
Модульный: Да
Мощность, кВА: 200
Мощность, кВт: 200
Кол-во фаз вход/выход: 3:3
Входной коэффициент мощности при 100% нагрузке: 0,99
Выходной коэффициент мощности: 1
Напряжение, В: 220, 230, 240, 380, 400, 415
Поддерживаемые типы аккумуляторов: внешние
Подключение в параллель: Да
Трансформатор гальванической изоляции: Нет
Формфактор: Модульный (Modular)
Степень защиты корпуса (IP): IP 20
Шум, дБ (на расстоянии 1 м): 65
Ширина, мм: 600
Высота, мм: 2000
Глубина, мм: 1100
Запрос коммерческого предложения
Цена: по запросу, формируется исходя из:
  • актуального курса валют ЦБ РФ
  • опциональной необходимости проведения монтажных и пусконаладочных работ (ПНР) нашими инженерами
  • требуемых сроков и способов поставки
Для запроса стоимости оборудования Вы также можете отправить Ваше коммерческое предложение по email: order@uni-jet.com или позвонить нам по телефону: 8-800-707-98-45
Доставка Все ИБП, приобретенные у нас, доставляются по всей территории России, по договоренности – в страны СНГ, включая Казахстан и Беларусь. Подробнее
Подбор ИБП по мощности


Настройка и инструкция

Открыть брошюру Makelsan PM Series 200 кВА

Компания «Юниджет»:

Для того, чтобы купить ИБП Makelsan PM, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60

Российские аналоги с малым сроком поставки

Все российские ИБП

Решения от Юниджет со сроком поставки не более 2 недель (при наличии на складе) с проведением пуско-наладочных работ на территории РФ силами наших инженеров. Для расчета стоимости обратитесь к нашим менеджерам.

  • Высочайшее качество

    ENTEL HPX

    Мощность от 100 до 800 кВА
    Фазы вх/вых 3:3, 3:1
    Трансформатор г. и. Опция
    Модульный Нет
    Вес 200–2400 кг
    IP 20–51
    Шум 58–47 дБ
    Габариты(Ш×В×Г) 600–2500 мм 800–2000 мм 200–1200 мм
    Подробнее
  • Лучшее решение

    ENTEL MPX

    Мощность от 10 до 300 кВА
    Фазы вх/вых 3:1, 1:1, 3:3
    Трансформатор г. и. Опция
    Модульный Нет
    Вес 80–1100 (без бат.) кг
    IP 20–51
    Шум 48–70 дБ
    Габариты(Ш×В×Г) 280–1400 мм 700–1905 мм 780–850 мм
    Подробнее

  • ВИМП АСБП

    Мощность от 10 до 500 кВА
    Фазы вх/вых 3:1, 3:3
    Трансформатор г. и. Опция
    Модульный Нет
    Вес 120–900 кг
    IP 20
    Шум 55–65 дБ
    Габариты(Ш×В×Г) 250–1300 мм 650–2000 мм 562–1100 мм
    Подробнее

  • ВИМП МСБП

    Мощность от 60 до 600 кВА
    Фазы вх/вых 3:3
    Трансформатор г. и. Нет
    Модульный Да
    Вес 120–200 кг
    IP 20
    Шум 55–72 дБ
    Габариты(Ш×В×Г) 600–2000 мм 1100–2000 мм 900–1050 мм
    Подробнее
  • Модульный ИБП

    ENTEL IPS

    Мощность от 50 до 800 кВА
    Фазы вх/вых 3:3, 3:1
    Трансформатор г. и. Нет
    Модульный Да
    Вес 200–1000 кг
    IP 20–41
    Шум 55–75 дБ
    Габариты(Ш×В×Г) 600–2400 мм 1200–2000 мм 800–1000 мм
    Подробнее

  • ВИМП БСБП

    Мощность от 20 до 200 кВА
    Фазы вх/вых 3:1, 3:3
    Трансформатор г. и. Нет
    Модульный Да
    Вес 43–160 кг
    IP 20
    Шум 56–65 дБ
    Габариты(Ш×В×Г) 485 мм 397–1550 мм 700–916 мм
    Подробнее

  • ВИМП ССБП

    Мощность от 1 до 25 кВА
    Фазы вх/вых 1:1, 3:1, 3:3
    Трансформатор г. и. Нет
    Модульный Нет
    Вес 7–25 кг
    IP 20
    Шум 50–65 дБ
    Габариты(Ш×В×Г) 438 мм 86–130 мм 437–880 мм
    Подробнее

Описание

Makelsan PM Series — модульные источники бесперебойного питания (ИБП) двойного преобразования, ориентированные на применение в ЦОД. Обладают впечатляющим уровнем масштабируемости вплоть до 1800 кВА (максимальная мощность одного шкафа — 300 кВА). Один модуль на 30 кВА обладает весом всего 31 кг (3U) и поддерживает «горячую» замену. В основе ИБП Makelsan PM лежит технология IGBT с двойной конверсией при децентрализованной модульной архитектуре. Makelsan PM обладает высоким входящим коэффициентом мощности (>0,99) и низким коэффициентом нелинейных искажений THDi (<3%). Эффективность ИБП серии PM — до 95,5%. Доступно подключение внешних батарейных модулей и генератора. Управление источником бесперебойного питания осуществляется при помощи цветного LCD-экрана с графическим интерфейсом (+ дисплей для каждого модуля), что обеспечивает простоту обслуживания.

Ключевые особенности

  • Модульные источники бесперебойного питания Makelsan PM Series доступны в исполнениях 1400 мм и 2000 мм 19-дюймовых шкафов, оснащенных 3U силовыми модулями, мощностью 30 кВА. Кабинет на 1,4 м вмещает в себя до 5 силовых модулей для достижения суммарной мощности до 150 кВА, 2-метровый кабинет вмещает уже до 10 модулей, то дает возможность разместить компактную систему мощностью до 300 кВА;
  • Предельный уровень масштабируемости системы равен 1800 кВА (1,8 мВА), в случае параллельного соединения шести кабинетов по 300 кВА;
  • Модули по 10 кВА (вес — 26 кг), 15 кВА (30 кг), 20 кВА (31 кг), 25 кВА (31 кг) и 30 кВА (32 кг) для гибкого наращивания мощности;
  • Полностью децентрализованная архитектура, отсутствие единой точки отказа — все необходимое аппаратное и программное обеспечение содержится в силовом модуле, поддерживается «горячая» замена модулей без остановки системы;
  • Возможность установки различного уровня резервирования в зависимости от нагрузки, что важно для среды ЦОД;
  • Полностью цифровое микропроцессорное управление и применение IGBT-технологии с двойной конверсии гарантируют высокий уровень надежности и эффективности системы;
  • Коэффициент мощности на входе превышает 0,99, коэффициент нелинейных искажений THDi — менее 3%;
  • КПД системы достигает 95,5%;
  • Поддержка широкого диапазона частот;
  • Поддержка широкого диапазона входных напряжений (режим байпаса);
  • Доступен отдельный байпас во внешнем шкафу;
  • Полная совместимость с дизель-генераторными установками (ДГУ)
  • Интеллектуальная система распределения нагрузки между блоками модульной системы;
  • Перегрузочная способность в нормальном режиме: ≤ 110% на 1 час, ≤ 125% на 10 минут;
  • Возможность гибко настроить необходимое количество аккумуляторных батарей для достижения нужного уровня автономии;
  • Нулевое время переключения на батареи и байпас;
  • Возможность использовать общий батарейный массив для всех систем;
  • Низкий уровень шума для системы с 5 установленными модулями — не более 55 дБ;
  • Удобный сенсорный ЖК-дисплей с цветным графическим интерфейсом для управления и отдельный дисплея для каждого модуля;
  • Коммуникационные возможности представлены RS232/485, «сухими» контактами, двумя слотами для плат расширения (SNMP, платой релейных контактов, RJ11 и т.п.)

Технические характеристики Makelsan PM Series 200 кВА

Модель

PM 3300 – 200 кВА

PM 3300 – 250 кВА

PM 3300 – 300 кВА

ИБП кабинет

10-200 кВА

10-250 кВА

10-300 кВА

Номинальная активная мощность

До 6 единиц

Максимальная мощность

1200 кВт

1500 кВт

1800 кВт

Мощность модулей

10 кВА/10 кВт, 15 кВА/15кВт, 20 кВА/20 кВт, 25 кВА/25 кВт, 30 кВА/30 кВт

Вход

Диапазон входных напряжений

208 - 478 В AC или 120 - 276 В AC

Номинальное напряжение

380/480/415 В AC

Фазы

3 фазы, нейтраль, 4 провода и заземление

Коэффициент входящей мощности

> 0.99

Номинальная частота (Гц)

40 Гц – 70 Гц

Диапазон входных напряжений в режиме байпас

Максимальное значение: +15% (опционально + 5%, +10%, +25%) минимальное значение: -45% (опционально -20%, -30%)

Диапазон защиты по частоте ± 10% (опционально -20%, -30%). Диапазон защиты по частоте ± 10%

THDi

 <2% (100% нелинейная нагрузка)

Выход

Диапазон выходных напряжений

220/230 В AC 380/400/415 В AC

Фазы

3 фазы, нейтраль, 4 провода и заземление

Коэффициент входящей мощности

1

Точность напряжения

±1%

Диапазон выходной частоты

± 1%, 2%, 4%, 5%, 10% от номинальной частоты (опционально) (50/60±0,2 Гц)

THDv

Линейная нагрузка <1% / нелинейная нагрузка <4%

Эффективность

95,5%

Аккумуляторы

Номинальное напряжение

± 192 В/ ± 204 В/ ± 216 В/ ±228/ ±240 В DC; регулируемое количество батарей (опционально)

Ток заряда (А)

ИБП Кабинет

30А Макс

60А Макс

100А Макс

Модуль

6А/10А/(20А опционально) Максимальное значение (заряд тока можно установить согласно установленной емкости батареи)

Время резервирования

В зависимости от конфигурации батарей

Время переключения

На батареи: 0 мс, на байпас: 0 мс

Защита

Защита от перегрузки

Нормальный режим

Нагрузка ≤ 110%: 60 мин, ≤ 125%: 10 мин, ≤ 150%: 1 мин, ≥ 150%: немедленное выключение ИБП

Режим работы от батарей

Нагрузка ≤ 110%: 10 мин, ≤ 125%: 1 мин, ≤ 150%: 1 сек, ≥ 150%: немедленное выключение ИБП

Байпас режим

Выключатель (10 кВА: 20А, 15 кВА: 32А, 20 кВА: 40А, 25 кВА: 40А, 30 кВА: 40А)

Связь

ИБП Кабинет

RS232/RS485, сухие контакты, 2x «интеллектуальных» слота (SNMP, релейная плата)

Интерфейс

PM Серия модуль ИБП

RS232

Общие сведения

Рабочая температура

от 0 °C до 40 °C

Температура хранения

от 25 °C до 55 °C

Влажность

0-95% (без конденсации)

Рабочая высота

> 1500 м

Акустический шум

Количество модулей ≥ 5

< 55 дБА (1м)

Количество модулей > 5

< 65 дБА (1м)

Габариты (Ш x Г x В) (мм)

ИБП кабинет

600 x 1100 x 2000

Модуль

443 x 50 x 131 (3U)

Вес (кг)

ИБП кабинет

270

275

280

модуль

10 кВА: 26 кг; 15 кВА: 30 кВА; 20 кВА: 31 кг; 25 кВА: 31 кг; 30 кВА: 32 кг
