Описание

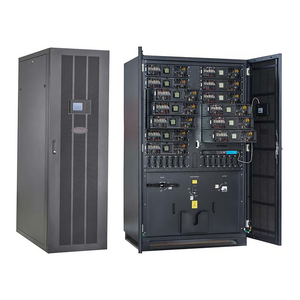

Makelsan PM Series — модульные источники бесперебойного питания (ИБП) двойного преобразования, ориентированные на применение в ЦОД. Обладают впечатляющим уровнем масштабируемости вплоть до 1800 кВА (максимальная мощность одного шкафа — 300 кВА). Один модуль на 30 кВА обладает весом всего 31 кг (3U) и поддерживает «горячую» замену. В основе ИБП Makelsan PM лежит технология IGBT с двойной конверсией при децентрализованной модульной архитектуре. Makelsan PM обладает высоким входящим коэффициентом мощности (>0,99) и низким коэффициентом нелинейных искажений THDi (<3%). Эффективность ИБП серии PM — до 95,5%. Доступно подключение внешних батарейных модулей и генератора. Управление источником бесперебойного питания осуществляется при помощи цветного LCD-экрана с графическим интерфейсом (+ дисплей для каждого модуля), что обеспечивает простоту обслуживания.
Технические характеристики
| Модель | PM 3300 – 100 кВА | PM 3300 – 200 кВА | PM 3300 – 250 кВА | PM 3300 – 300 кВА | ||
| ИБП кабинет | 10-100 кВА | 10-200 кВА | 10-250 кВА | 10-300 кВА | ||
| Номинальная активная мощность | До 6 единиц | |||||
| Максимальная мощность | 600 кВт | 1200 кВт | 1500 кВт | 1800 кВт | ||
| Мощность модулей | 10 кВА/10 кВт, 15 кВА/15кВт, 20 кВА/20 кВт, 25 кВА/25кВт, 30 кВА/30 кВт | |||||
| Вход | ||||||
| Диапазон входных напряжений | 208 - 478 В AC или 120 - 276 В AC | |||||
| Номинальное напряжение | 380/480/415 В AC | |||||
| Фазы | 3 фазы, нейтраль, 4 провода и заземление | |||||
| Коэффициент входящей мощности | > 0.99 | |||||
| Номинальная частота (Гц) | 40 Гц – 70 Гц | |||||
| Диапазон входных напряжений в режиме байпас | Максимальное значение: +15% (опционально + 5%, +10%, +25%) минимальное значение: -45% (опционально -20%, -30%) | |||||
| Диапазон защиты по частоте ± 10% (опционально -20%, -30%). Диапазон защиты по частоте ± 10% | ||||||
| THDi | <2% (100% нелинейная нагрузка) | |||||
| Выход | ||||||
| Диапазон выходных напряжений | 220/230 В AC 380/400/415 В AC | |||||
| Фазы | 3 фазы, нейтраль, 4 провода и заземление | |||||
| Коэффициент входящей мощности | 1 | |||||
| Точность напряжения | ±1% | |||||
| Диапазон выходной частоты | ± 1%, 2%, 4%, 5%, 10% от номинальной частоты (опционально) (50/60±0,2 Гц) | |||||
| THDv | Линейная нагрузка <1% / нелинейная нагрузка <4% | |||||
| Эффективность | 95,5% | |||||
| Аккумуляторы | ||||||
| Номинальное напряжение | ± 192 В/ ± 204 В/ ± 216 В/ ±228/ ±240 В DC; регулируемое количество батарей (опционально) | |||||
| Ток заряда (А) | ИБП Кабинет | 18А Макс | 30А Макс | 60А Макс | 100А Макс | |
| Модуль | 6А/10А/(20А опционально) Максимальное значение (заряд тока можно установить согласно установленной емкости батареи) | |||||
| Время резервирования | В зависимости от конфигурации батерей | |||||
| Время переключения | На батареи: 0 мс, на байпас: 0 мс | |||||
| Защита | ||||||
| Защита от перегрузки | Нормальный режим | Нагрузка ≤ 110%: 60 мин, ≤ 125%: 10 мин, ≤ 150%: 1 мин, ≥ 150%: немедленное выключение ИБП | ||||
| Режим работы от батарей | Нагрузка ≤ 110%: 10 мин, ≤ 125%: 1 мин, ≤ 150%: 1 сек, ≥ 150%: немедленное выключение ИБП | |||||
| Байпас режим | Выключатель (10 кВА: 20А, 15 кВА: 32А, 20 кВА: 40А, 25 кВА: 40А, 30 кВА: 40А) | |||||
| Связь | ||||||
| ИБП Кабинет | RS232/RS485, сухие контакты, 2x «интеллектуальных» слота (SNMP, релейная плата) | |||||
| Интерфейс | ||||||
| PM Серия модуль ИБП | RS232 | |||||
| Общие сведения | ||||||
| Рабочая температура | от 0 °C до 40 °C | |||||
| Температура хранения | от 25 °C до 55 °C | |||||
| Влажность | 0-95% (без конденсации) | |||||
| Рабочая высота | > 1500 м | |||||
| Акустический шум | Количество модулей ≥ 5 | < 55 дБА (1м) | ||||
| Количество модулей > 5 | < 65 дБА (1м) | |||||
| Габариты (Ш x Г x В) (мм) | ИБП кабинет | 600 x 840 x 1400 | 600 x 1100 x 2000 | |||
| Модуль | 443 x 50 x 131 (3U) | |||||
| Вес (кг) | ИБП кабинет | 170 | 270 | 275 | 280 | |
| модуль | 10 кВА: 26 кг; 15 кВА: 30 кВА; 20 кВА: 31 кг; 25 кВА: 31 кг; 30 кВА: 32 кг | |||||
