  • Доступные мощности: от 10 кВА до 200 кВА
Производитель: Makelsan
Сферы применения: Автоматизация, Инфраструктуры, Промышленность, Сфера услуг, Телекоммуникации
Тип: On-line
Мощность, кВА: 40
Мощность, кВт: 40
Кол-во фаз вход/выход: 3:3
Входной коэффициент мощности при 100% нагрузке: 0,99
Выходной коэффициент мощности: 1
Напряжение: 220, 230, 240, 380, 400, 415
Наличие аккумуляторов: внешние, внутренние
Подключение в параллель: До 8 ИБП
Трансформатор гальванической изоляции: Опция
Формфактор: Вертикальный корпус (Tower)
Степень защиты корпуса (IP): 20
Шум, дБ (на расстоянии 1 м): 60
Ширина, мм: 460
Высота, мм: 1190
Глубина, мм: 805
Вес, кг: 125

Настройка и инструкция

Открыть брошюру (PDF) Makelsan LevelUPS 40 кВА
Цена: по запросу, формируется исходя из:
  • актуального курса валют ЦБ РФ
  • опциональной необходимости проведения монтажных и пусконаладочных работ (ПНР) нашими инженерами
  • требуемых сроков и способов поставки
Для запроса стоимости оборудования Вы также можете отправить Ваше коммерческое предложение по email: spbinfo@jetushkauni-jet.ru или позвонить нам по телефону: 8-800-707-98-45
Доставка Все ИБП, приобретенные у нас, доставляются по всей территории России, по договоренности – в страны СНГ, включая Казахстан и Беларусь. Подробнее


Компания «Юниджет»:

Для того, чтобы купить ИБП Makelsan LevelUPS LU3340, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60

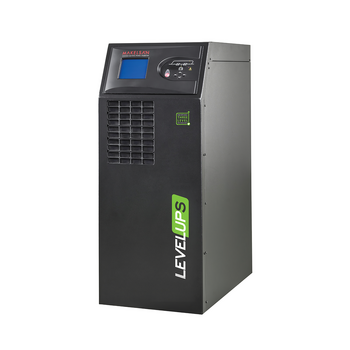

LevelUPS - серия трехфазных моделей ИБП (UPS) c двойным преобразованием бренда Makelsan. Спектр применения включает в себя малые и средние промышленные предприятия, серверы и дата центры, узлы связи, медицина, банки и офисная инфраструктура различных масштабов. Благодаря широкой линейки представленных моделей и выборочного количества аккумуляторных батарей в поставке, источники бесперебойного питания серии Level UPS позволяют удовлетворить вопрос защиты и стабильности любой энергосети. Имеют возможность параллельного соединения до шестнадцати аналогичных ИБП. Совместимы с дизель-генераторными установками.


Руководство Makelsan Level UPS 10 кВА - 20 кВА

Руководство Makelsan Level UPS 60 кВА - 80 кВА кВА


Ключевые особенности

  • Архитектура источника бесперебойного питания Makelsan LevelUPS LU3340 основана на применении трехуровневого инвертора и выпрямителя c использованием IGBT-транзисторов, что вкупе с цифровым DSP-управлением обеспечивает высокий уровень надежности ИБП, его эффективность и производительность;
  • Эффективность в режиме двойного преобразования достигает 96%;
  • Единичный коэффициент мощности на выходе для всех моделей линейки;
  • Входной коэффициент мощности близок к единице (≥ 0,99), а коэффициент нелинейных искажений входящего тока (THDi) — менее 3%;
  • Опциональная возможность установки изолирующего трансформатора гальванической изоляции;
  • Статический и ручной байпасы в стандартной комплектации;
  • Поддержка двойного входа сети;
  • Встроенная автоматическая защита от кротких замыканий и перегрузки;
  • Возможность параллельного соединения до 8 ИБП кольцевым кабелем с полной синхронизацией блоков —  в целях увеличения мощности или резервирования;
  • Единое управление с одного ИБП, изолированная параллельная операционная карта и статический байпас для всех подключенных в параллель блоков;
  • Полная совместимость с дизель-генераторными установками (ДГУ) — при совместной работе необходимо выбрать генератор с номинальной мощностью на 20% выше мощности ИБП;
  • Функция «мягкого старта» для плавного увеличения потребляемой мощности в течении 5 - 15 секунд с уменьшенными показателями искажения входного тока;
  • ИБП можно использовать в качестве преобразователя частоты 50 Гц/60 Гц;
  • Поддержка плавного автоматического включения в нормальную работу после разряда АКБ;
  • Широкий диапазон входного напряжения обеспечивает совместимость с широким кругом требовательных нагрузок, особенно — промышленного характера;
  • Интеллектуальная система управления аккумуляторными батареями повышает срок службы за счет точного контроля процесса заряда и использования датчиков температуры для измерения состояния АКБ и регулировки зарядного тока;
  • Возможность самотестирования или ручного тестирования батарей без необходимости отключения системы;
  • Поддержка аварийного отключения EPO;
  • Удобный ЖК-дисплей с графическим интерфейсом на русском языке, система с поддержкой журналирования системных событий;

Опции

  • Дополнительные батарейные кабинеты для увеличения времени автономной работы;
  • Датчик температуры температурной компенсации для для внешних батарейных блоков;
  • Байпас;
  • Защита от обратного тока;
  • Разделительные трансформаторы гальванической изоляции;
  • Плата «сухих» контактов, платы RS485 и SNMP

Технические характеристики Makelsan LevelUPS 40 кВА

МОДЕЛЬ LU3340

Мощность (kBA)

40 кBA

Номинальная Активная мощность (кВт)

40 кВт

ВХОД

Диапазон входных напряжений

220 / 380 ВAC -15% +18% 3P+N+PE. (Опционально 220/380 В AC -37% +22% 3P+N+PE )

Коэффициент  входящей мощности

> 0.99 при полной нагрузке

Номинальная частота (Гц)

45-65 Гц  (возможность регулирования)

Выпрямитель.

IGBT Выпрямитель

Суммарное значение коэффициента нелинейных искажений тока на входе (THDi)

<3 %

ВЫХОД

Диапазон выходных напряжений

220 / 380 В AC, 230 / 400 В AC и 240/ 415 В AC 3P+N ±1% Статический

Время восстановления

При нагрузке 0% - 100% - 0%, выходной допуск максимум 5%, 1% возвращение на ленту <40 мсек

Эффективность

96%, Eco Режим 98%

Диапазон выходной частоты

В диапазоне 50 Гц ± 0,5% синхронен с сетью, в режиме аккумулятора 50 Гц ± 0,2%

Суммарное значение коэффициента нелинейных искажений тока на выходе (THDv)

Линейная нагрузка  <2%

нелинейная нагрузка <5%

Коэффициент формы (CF)

3:1

Перегрузка

при 125% - 10 мин, при 150% - 1 мин.

АККУМУЛЯТОРЫ

Количество аккумуляторов  (12DC VRLA)

2 x 31

Значение зарядки

Номинальная 0,1 C, может регулироваться

Мощность зарядки

25% от мощности прибора

Внутренние Батареи

62 x 7 Ач или 9 Ач

СВЯЗЬ

Интерфейс

RS232 в стандартном исполнении, RS485 и SNMP адаптер опционально

Сухие контакты

Опционально

Протокол

SEC, TELNET

СЕРТИФИКАТЫ

Качество

ISO 9001 - ISO 14001 - ISO 18001

Безопасность

EN62040 -3 (VFI-SS-111)

EMC/LVD

EN62040 - 2 / EN62040 -1 EN60950

ОБЩИЕ СВЕДЕНИЯ

Рабочая температура

Между 0 °C ~40 °C  (для аккумуляторов 0 ~ 25 °C)

Температура хранения

Между -15 °C ~ 45 °C (для аккумуляторов -10 ~ 60°C)

Класс защиты

IP20

Корпус

Окрашен антистатической краской

Влажность

0-95%

Рабочая высота

<1000 м, Поправочный множитель 1. <2000 м, Поправочный множитель >0,92, <3000 м; Поправочный множитель >0,84

Журнал событий

500 событий с указанием подробностей (Меню состояния сохраняется)

Параллельная  работа

Увеличение параллельной мощности до 8 единиц

EPO (Emergency Power Off)

Стандартное исполнение

Изолирующий  трансформатор

Опционально

Вес без аккумулятора

125 кг

Размеры (Ш x Г x В)

460 x 805 x 1190 мм
