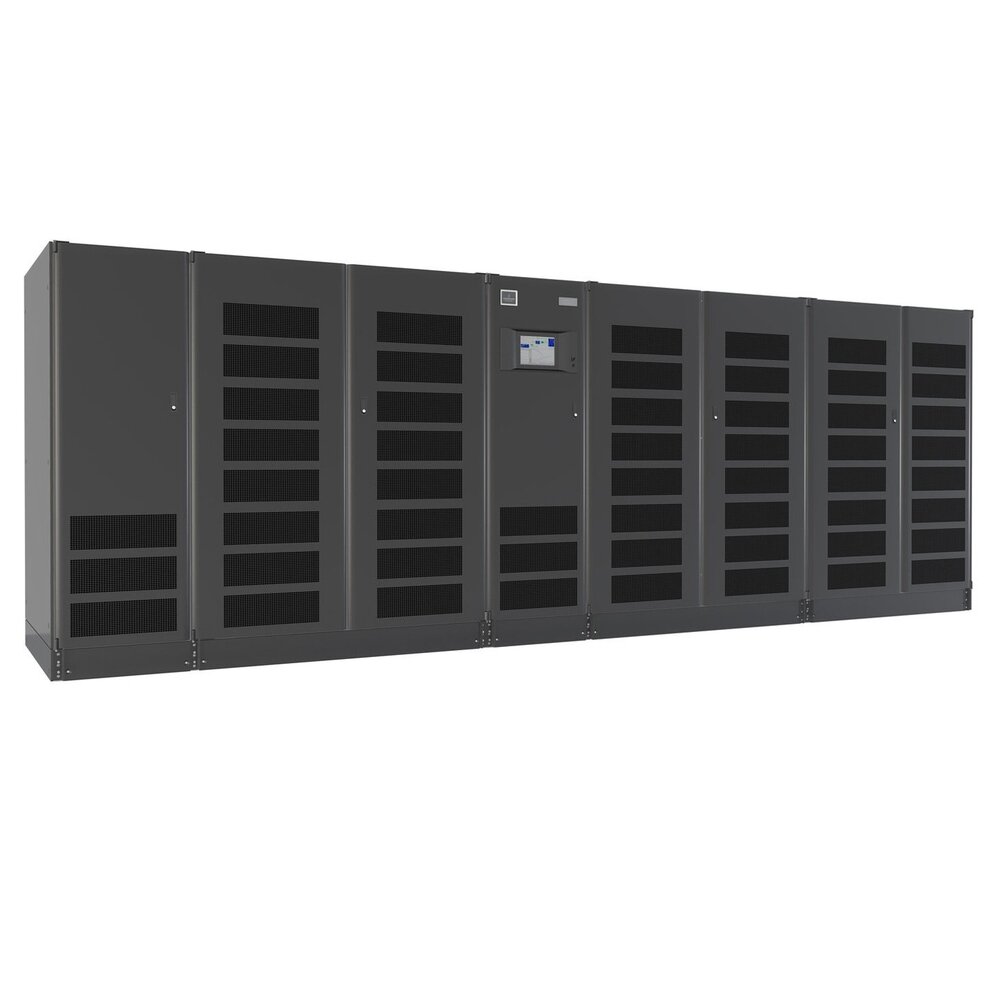

Liebert NXL 800 кВА

Настройка и инструкция

Открыть брошюру Liebert NXL 800 кВА

Описание

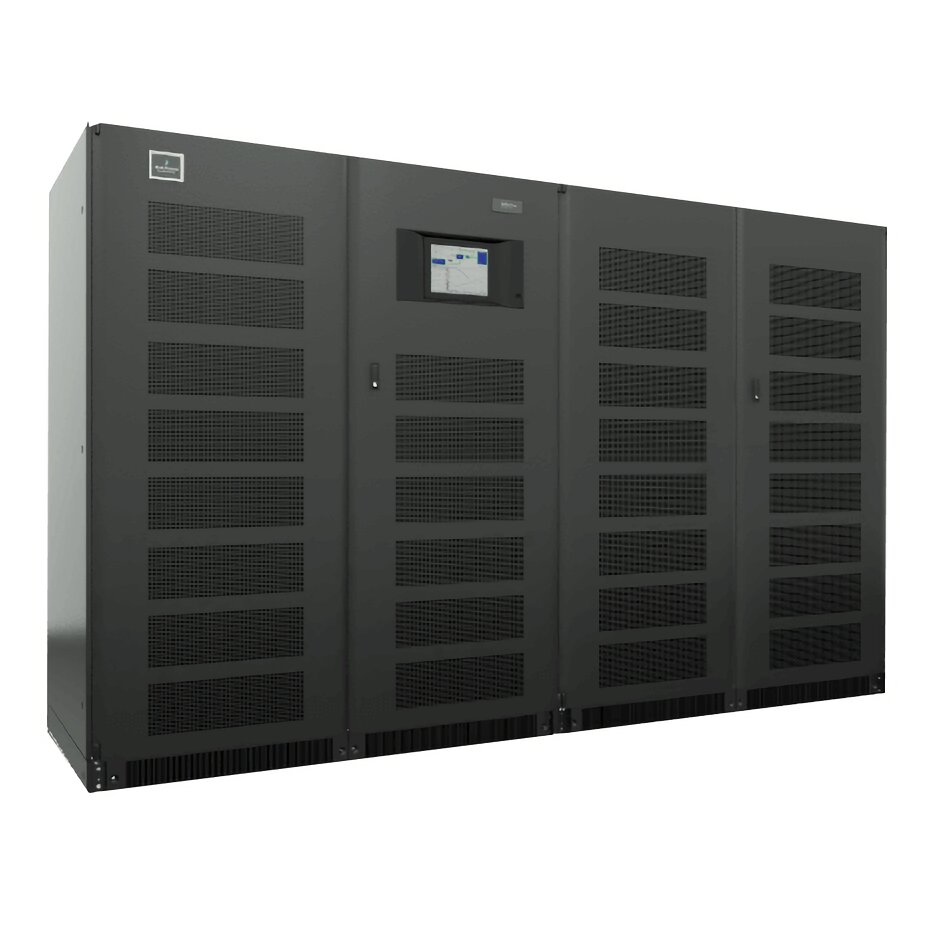

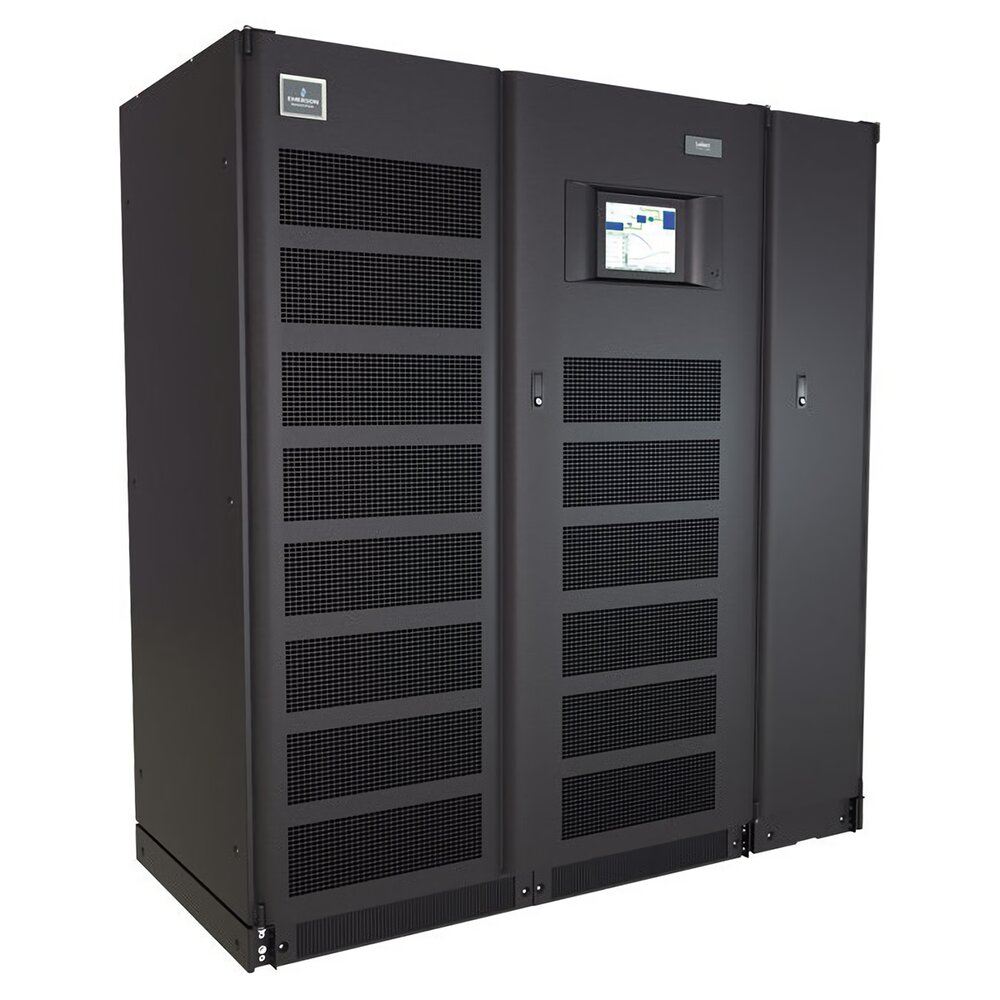

ИБП Chloride (Liebert) NXL является примером классической компоновки с трансформатором гальванической развязки и двойным преобразованием. Ориентирован на применение в средних и крупных дата-центрах, узлах связи — в т.ч., с мощным серверным и вычислительным оборудованием. Поскольку решение хорошо зарекомендовало себя при обслуживании различных критических нагрузок, компания Vertiv провела ребрендинг модели Emerson, оставив ее техническую сторону без изменений, но добавив дополнительные опции.

---

Брошюра Liebert NXL 1100 кВА

Руководство Liebert NXL

Инструкция по установке Liebert NXL

Инструкция по установке батарейного кабинета Liebert NXL

Инструкция по установке блока управления Liebert NXL

---

Ключевые особенности

• Ведущее решение Vertiv для защиты крупных промышленных объектов, объектов инфраструктуры, коммерческих объектов — банков, административных и торговых центров, медицинских учреждений, предприятий транспорта (аэропорты, вокзалы). Наилучшим образом подходит в качестве ИБП для ЦОД и крупных серверных ферм. Решение мощностью 800 кВА;
• Высокопроизводительная система с надежными комплектующими — выпрямитель и инвертор используют IGBT-транзисторы последнего поколения, управление ИБП полностью цифровое и построено на цифровых сигнальных процессорах;
• 6-пульсный выпрямитель в моделях 250-400 кВА, 12-пульсный выпрямитель в моделях 500-1100 кВА;
• Эффективность работы в режиме двойного преобразования достигает 94%, в ЭКО-режиме — до 98%;
• Коэффициент гармонических искажений тока на входе не превышает 3%;
• Высокая устойчивость к коротким замыканиям: 480 В - 65 кА, 100 кА; 600 В - 35 кА, 65 кА;
• Высокая перегрузочная способность инвертора и байпаса обеспечивают повышенную отказоустойчивость даже в случае с самыми непростыми нагрузками;
• Возможность параллельного подключения до 6 ИБП с поддержкой синхронизации и интеллектуального управления блоками для повышения эффективности и улучшения распределения нагрузки;
• Широкие возможности для резервирования (в том числе возможность отключения одного из блоков без остановки другого) позволяют построить избыточную конфигурацию для работы в ЦОД классов Tier 3 и 4.
• Построение избыточной конфигурации 1 + N возможно без применения шкафа управления системой;
• Встроенный трансформатор гальванической развязки на выходе и входе (зависит от модели);
• Полная совместимость с дизель-генераторными установками (ДГУ);
• Резервируемая архитектура ключевых компонентов (системы охлаждения и источников питания) обеспечивает высокий уровень надежности;
• Высокая динамическая стабильность напряжения при набросе нагрузки 0-100%;
• Статический байпас с защитным размыкателем от обратного тока;
• Удобный фронтальный доступ, простой доступ к кабельным терминалам и оптимизированная структура кабельного подключения оптимизируют процессы установки и сервисного обслуживания;
• Батарейный шкаф располагает встроенным выключателем для кабельной изоляции и соединительной шиной, сокращая число кабелей;
• Возможность как верхнего, так и нижнего кабельного подвода;
• Встроенный функционал интеллектуального управления зарядом аккумуляторных батарей с поддержкой температурной компенсации заряда;
• Удобный сенсорный ЖК-дисплей с графическим интерфейсом для мониторинга и вывода графиков работы;
• Широкие возможности по централизованному удаленному мониторингу и журналированию получаемых от системы данных;
• Глубокая интеграция в цифровую инфраструктуру организации за счет продвинутого программного обеспечения и совместимостью с широким кругом протоколов;

---

Опции

• Шкаф внешнего сервисного байпаса для обслуживания под нагрузкой, с поддержкой EPO;
• Шкаф центрального управления системой;
• Дополнительные батарейные шкафы с функцией температурного измерения и мониторинга;
• До двух программируемых релейных плат;
• До двух программируемых входных разъемов;
• Платы расширения IntelliSlot — SNMP/HTTP, RS-485 (ModBus/Jbus/IGM Net), плата удаленного управления, плата для конвертации протоколов RS485/422, плата релейных контактов;
• Автомат на выходе выпрямителя;
• Аварийный модуль выключения;
• Комплект блокировки дисплея;
• Шина синхронизации для параллельных систем;
• Удаленная панель мониторинга;
• Датчик температуры внешних батарей;
• Сейсмостойкое исполнение;

---

Технические характеристики Liebert NXL 800 кВА

Мощность	800 кВА
Вход
Входное напряжение на выпрямитель	480 В AC 3-фазный
Входное напряжение на байпас	480 В AC 3-фазный
Диапазон входного напряжения	+10%, -15% (-30% АКБ)
Частота	60 Гц
Допустимая частота	От 55 до 65 Гц
THDi	<5%
АКБ & DC
Тип АКБ	VRLA, FLA, а также Liebert FS Flywheel
Напряжение АКБ	540 В DC
Доступная мощность перезарядки (при 100% нагрузке)	40 кВт
Выход
Тип инвертора	IGBT PWM
Выходная мощность (кВА)	800 кВА
Выходная мощность (кВт) (КМ=1)	800 кВт
Выходное напряжение	480 В AC
Регулировка выходного напряжения	<1%
Регулировка выходного напряжения (50% нелин. нагрузка)	<2%
Выходная частота	60 Гц
Регулировка выходной частоты	± 0.1%
THD при номин. напряжении (лин. нагрузка)	<2%
THD при номин. напряжении включая 100 кВА нелин. нагрузку	2.5% (максимум)
Эффективность	До 94%
Переход. восстановление	В пределах 1% от номинального напряжения в течение 16 миллисекунд для 100% ступенчатой нагрузки для одной модульной системы
Смещ. напряжения	120 град +/- 1 град (50% несбалансированная нагрузка)
Перегрузочная способность	110% на 60 мин., 125% на 10 мин., 150% на 1 мин., 200% на 200 мс
Габаритные характеристики
Ширина, со статическим байпасом	4694 мм
Ширина без статич. байпаса	4186 мм
Высота	1999 мм
Вес со статическим байпасом	7312 кг
Вес без статического байпаса	6808 кг
Цвет	Черный RAL 7021
Класс защиты	IP 20
