Доступные мощности: от 5 кВА (модуль) до 20 кВА
Производитель: Vertiv
Сферы применения: Автоматизация, Офисное оборудование и рабочие станции, Серверы и сфера IT, Системы безопасности, Телекоммуникации, ЦОД
Тип: On-line
Модульный: Да
Мощность, кВА: 20
Мощность, кВт: 18
Кол-во фаз вход/выход: 1:1, 3:1
Входной коэффициент мощности при 100% нагрузке: 0,99
Выходной коэффициент мощности: 0,9
Напряжение: 220, 230, 240
Наличие аккумуляторов: внешние, внутренние
Подключение в параллель: Да
Трансформатор гальванической изоляции: Опция
Формфактор: Модульный (Modular)
Степень защиты корпуса (IP): 20
Шум, дБ (на расстоянии 1 м): 55
Ширина, мм: 440
Высота, мм: 970, 1240
Глубина, мм: 850
Вес, кг: 335, 435
Цена: по запросу, формируется исходя из:
  • актуального курса валют ЦБ РФ
  • опциональной необходимости проведения монтажных и пусконаладочных работ (ПНР) нашими инженерами
  • требуемых сроков и способов поставки
Для запроса стоимости оборудования Вы также можете отправить Ваше коммерческое предложение по email: spb@uni-jet.ru или позвонить нам по телефону: 8-800-707-98-45
Доставка Все ИБП, приобретенные у нас, доставляются по всей территории России, по договоренности – в страны СНГ, включая Казахстан и Беларусь. Подробнее


Настройка и инструкция

Открыть брошюру (PDF) Liebert APS 20 кВА

Российские аналоги с малым сроком поставки

Решения от Юниджет со сроком поставки не более 2 недель (при наличии на складе) с проведением пуско-наладочных работ на территории РФ силами наших инженеров. Для расчета стоимости обратитесь к нашим менеджерам.

Описание

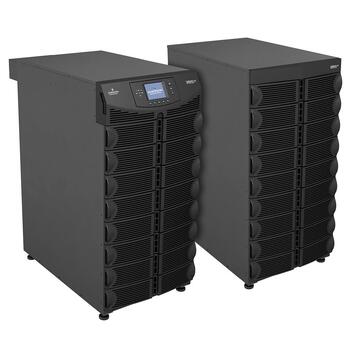

Liebert APS — универсальный 1:1 (однофазный) и 3:1 (трехфазный вход/однофазный выход) модульный источник бесперебойного питания двойного преобразования от компании Vertiv. Предназначается для использования в рабочих группах, вместе с телекоммуникационным и серверным оборудованием. Поддерживает горячую замену модулей, обладает интеллектуальной системой аккумуляторных батарей, обеспечивающую низкий износ и продолжительную работу АКБ.


Руководство Liebert APS

Расширенная брошюра Liebert APS


Ключевые особенности

  • Модульное решение, построенное на 5 кВА/4,5 кВт силовых модулях (до 20 кВА суммарно), с возможностью подключения однофазного или трехфазного входа, спроектированное для нужд ЦОД, серверных комнат и вычислительного оборудования с перспективой наращивания мощности;
  • Напольное или стоечное исполнение системы, в зависимости от потребности;
  • Бестрансформаторные модели и модели со встроенным в корпус трансформатором гальванической развязки;
  • Поддержка «горячей» замены силовых модулей и аккумуляторных батарей без перехода на байпас и отключения системы;
  • КПД в режиме двойного преобразования достигает 92%;
  • Коэффициент мощности равен 0,9;
  • Батареи обеспечивают до 1 часа в автономном режиме (для 5 кВА);
  • Дополнительный модуль зарядного устройства 10 А;
  • Широкий диапазон входного напряжения;
  • Максимально доступное резервирование 20 кВА + дополнительные 10 кВА;
  • Возможность установить дополнительные шкафы с аккумуляторными батареями в дополнение к внутренним батареям для увеличения времени автономной работы;
  • Каждый батарейный модуль оснащен контроллером, отслеживающим состояние батареи, что увеличивает отказоустойчивость системы;
  • Внутренние и внешние батареи оснащены интегрированным мониторингом и зарядкой с температурной компенсацией, что увеличивает срок эксплуатации батарей и минимизирует расходы на их замену;
  • Съемная панель с ЖК-дисплеем;
  • Широкие возможности по удаленному мониторингу и управлению

Опции

  • Плата расширения S-UNITY-DP (Web, SNMP, Modbus IP / RTU, BACNet IP / MSTP, сенсор окружающей среды (температура, влажность, закрытие контактов, обнаружение утечек и многое другое);
  • Плата расширения IS-485EXI (Liebert SiteScan);
  • Плата релейных контактов IS-RELAY;
  • Плата IS-MULTIPORT;
  • Дополнительные батарейные шкафы

Технические характеристики Liebert APS 20 кВА

Параметры

Модули

10 отсеков

16 отсеков

12 отсеков

16 отсеков

10 отсеков

16 отсеков

Бестрансформаторные

С трансформатором

Бестрансформаторные, двойной инвертор

Мощность

кВА

15

20

15

20

15

20

кВт

13.5

18

13.5

18

13.5

18

Основные

Ширина

мм

440

440

440

440

440

440

Глубина

мм

800

850

800

850

800

850

Высота

мм

695

970

1060

1240

695

970

Вес

(развернутый)

Вес модулей

кг

256.3

317.5

360.6

417.3

256.3

317.5

Вес с упаковкой

кг

274.4

335.7

378.7

435.4

274.4

335.7

Окружающая среда

Рабочая температура

°C

0 - 40

Относительная влажность

%

0 - 95%, без конденсации

Высота над уровнем моря

м

3000 @ 25°C

Эффективность (AC-AC)

%

91.8-92.0

91.6-92.0

88.5-89.9

88.6-89.7

90.4-91.0

90.0-91.0

Класс защиты



IP20

Уровень акустического шума на расстоянии 1 м

dBA

< 55 дБ при нагрузке < 50 %

< 65 дБ при нагрузке 51—100 %

Цвет



RAL 7021

Вход



Номинальное входное напряжение



В AC

200/208/220/230/240; одна фаза

200/100, 208/120, 220/110,

230/115, 240/120; одна фаза

380/400/415; 3 фазы

-

Диапазон входного напряжения

В AC

Основан на уровне выходной нагрузки

Коэффициент мощности

Cos

Однофазный вход,> 0,99; трехфазный однофазный вход, вход> 0,99,> 0,95

Диапазон частоты

Гц

От 40 до 70 автоопределение

Батереи

Емкость

Вт

36 Вт @ 15 минут до 1,67 В на элем. при 25 ° C

Время работы при полной нагрузке

мин

5 (для систем без резервирования с равным количеством комплектов батарей и модулей питания)

Максимальный ток заряда (полная нагрузка)

А

Внутреннее зарядное устройство модуля питания: 1.8A / Модуль зарядного устройства: 10A

Напряжение

В DC

144

Время перезарядки

Ч

<5 до 90% емкости

Выход



Выходное напряжение



В AC

200/208/220/230/240; 1-фаза

100/100/173/200,110/110/190/220, 115/115/199/230,120/120/208/240; 1-фаза

200/100, 208/120, 220/110, 230/115,  240/120; 1-фаза

Регулировка напряжения

%

±3

Стабильность напряжения (100 % нагрузка)

%

±7

Время восстановления напряжения,

мс

≤ 60

Искажение выходного напряжения, общее гармоническое искажение напряжения,

%

≤ 3, линейная нагрузка

≤ 5, нелинейная нагрузка

≤ 7, нелинейная нагрузка

≤ 5, нелинейная нагрузка

Выходная частота

Гц

50/60





Выходная перегрузочная способность





%

< 104% непрерывно

105% - 130% на 1 мин

131% - 150% на 10 сек

151% - 200% на 1 сек

> 201% на 250 мсек
