Описание

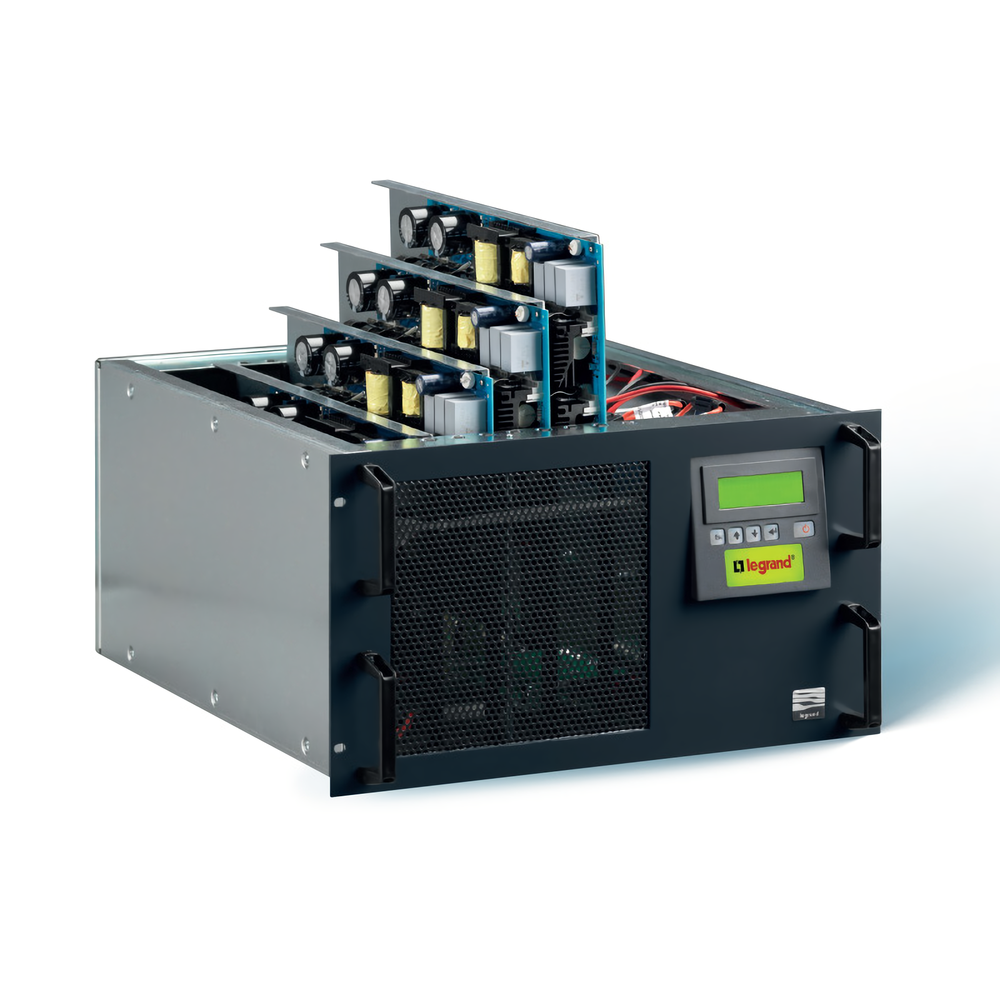

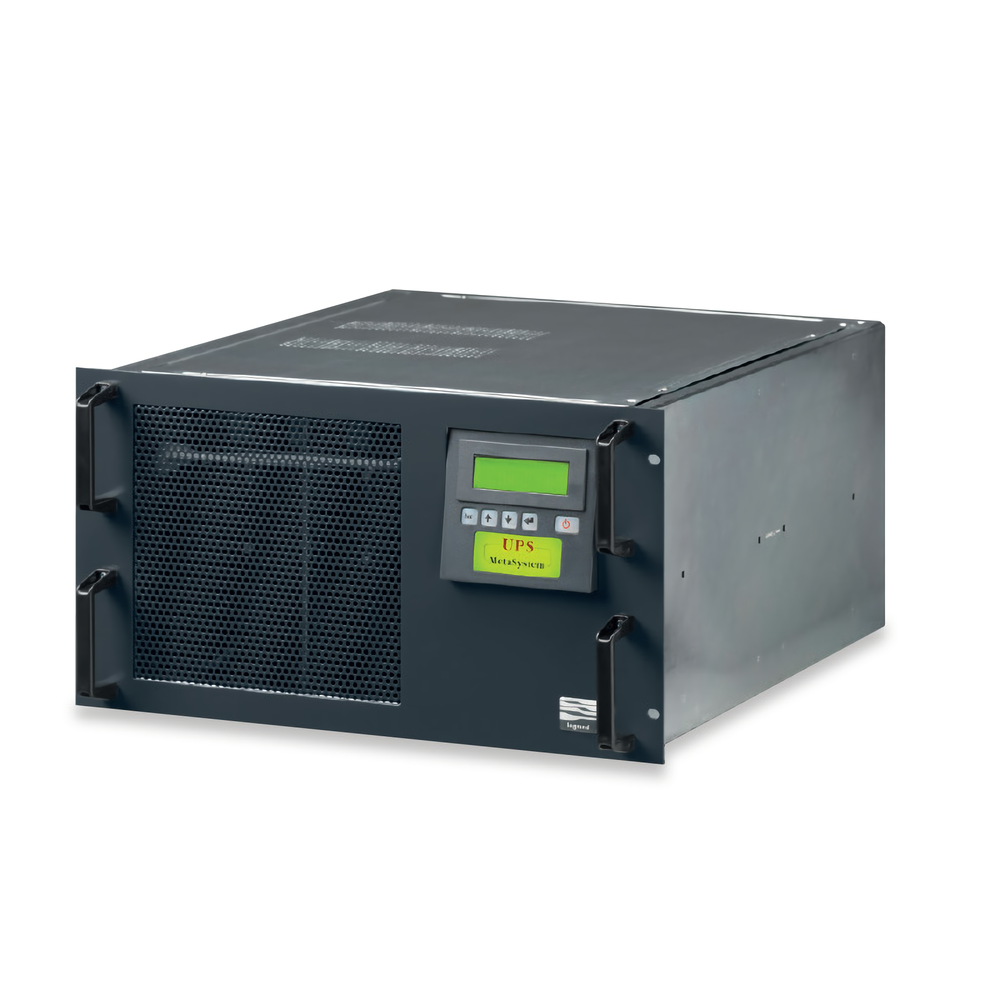

MEGALINE RACK — модульный однофазный источник бесперебойного питания (ИБП) от Legrand. Современное модульное решение небольшой мощностью, использующее силовые модули по 1250 ВА для масштабирования конфигурации и батарейный комплекты из трех АКБ по 9 Ач. Предназначен для установки в серверную стойку. Возможна установка до четырех силовых модулей и до четырех батарейных Дополнительно могут быть подключены внешние батарейные шкафы. Коммуникационные возможности представлены портом RS-232 и двумя логическими портами. Доступен ручной байпас.
Руководство Legrand MEGALINE RACK
Техническое руководство ИБП Legrand
Ключевые особенности
- Простое и компактное модульное решение, использующее силовые модули по 1250 ВА и батарейные модули из трех АКБ по 9 Ач;
- Максимальное число силовых и батарейных модулей в системе — по 4 штуки, дополнительные АКБ устанавливаются во внешний шкаф с простым подключением;
- Широкий диапазон входного напряжения и частоты обеспечивает хорошую работу с широким кругом различных электросетей и потребителей;
- Рабочая частота 50 или 60 Гц с поддержкой автораспознавания частоты;
- Возможность работы в качестве преобразователя частоты 50 Гц на входе в 60 Гц на выходе и наоборот;
- Совместимость с ДГУ за счет расширения диапазона входной частоты для работы с электрогенераторами;
- Поддержка экономичного режима работы для сокращения издержек;
- Поддержка режима ожидания (защита по требованию);
- Возможность регулировки выходного напряжения с шагом 1 В с лицевой панели;
- Система обладает низкий уровень шума даже при установки всех доступных силовых модулей;
- Имеется возможность измерения внутренней и внешней температуры;
- Интеллектуальное управление скоростью оборотов вентиляторов в зависимости от температуры и нагрузки;
- Поддержка удаленного аварийного отключения (EPO)
Модификации и опции
| ИБП ДЛЯ УСТАНОВКИ В СТОЙКУ (немецкий стандарт) | |||||||
|
| Номинальная мощность, ВА | Активная мощность, Вт | Время автономной работы, мин. | Кол-во шкафов | Масса, кг | ||
| 3 103 79 | 1250 | 875 | 13 | 1 | 23,5 | ||
| 3 103 81 | 2500 | 1750 | 13 | 1 | 34 | ||
| 3 103 83 | 3750 | 2625 | 13 | 1 | 43 | ||
| 3 103 85 | 5000 | 3500 | 13 | 1 | 53 | ||
| ИБП ДЛЯ УСТАНОВКИ В СТОЙКУ (французский стандарт) | |||||||
| 3 103 34 | 1250 | 875 | 13 | 1 | 23,5 | ||
| 3 103 35 | 2500 | 1750 | 13 | 1 | 34 | ||
| 3 103 36 | 3750 | 2625 | 13 | 1 | 43 | ||
| 3 103 37 | 5000 | 3500 | 13 | 1 | 53 | ||
| ИБП ДЛЯ УСТАНОВКИ В СТОЙКУ (британский стандарт) | |||||||
| 3 103 38 | 1250 | 875 | 13 | 1 | 23,5 | ||
| 3 103 39 | 2500 | 1750 | 13 | 1 | 34 | ||
| 3 103 40 | 3750 | 2625 | 13 | 1 | 43 | ||
| 3 103 41 | 5000 | 3500 | 13 | 1 | 53 | ||
| ИБП ДЛЯ УСТАНОВКИ В СТОЙКУ БЕЗ БАТАРЕЙ | |||||||
| 3 103 80 | 1250 | 875 | - | 1 |
| ||
| 3 103 82 | 2500 | 1750 | - | 1 |
| ||
| 3 103 84 | 3750 | 2625 | - | 1 |
| ||
| 3 103 86 | 5000 | 3500 | - | 1 |
| ||
| ИБП С УВЕЛИЧЕННЫМ ВРЕМЕНЕМ АВТНОМНОЙ РАБОТЫ | |||||||
|
| Номинальная мощность, ВА | Дополнительные АКБ | Доп. время, мин. | ||||
| 3 103 87 | 1250 | 1 | 30 | ||||
| 3 103 88 | 1250 | 2 | 52 | ||||
| 3 103 89 | 1250 | 3 | 75 | ||||
| 3 103 90 | 2500 | 1 | 22 | ||||
| 3 103 91 | 2500 | 2 | 30 | ||||
| 3 103 92 | 3750 | 1 | 18 | ||||

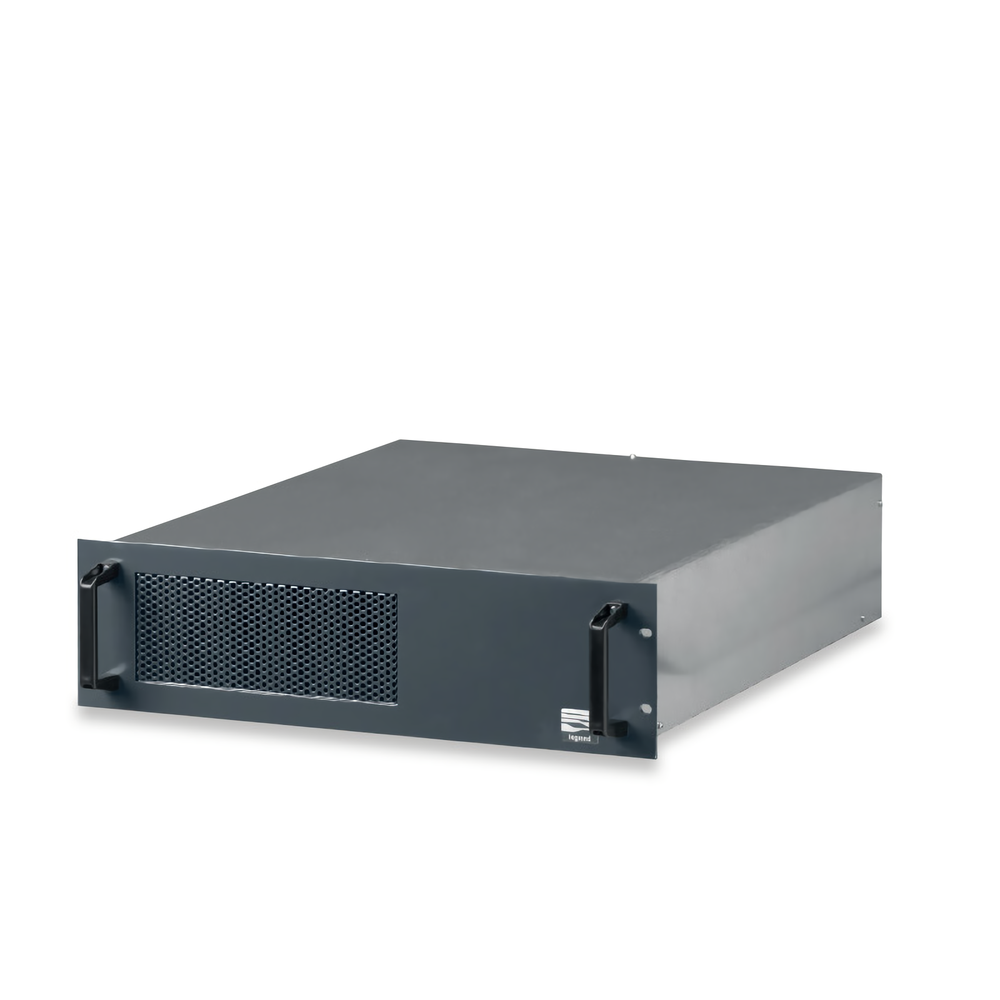

| ДОПОЛНИТЕЛЬНЫЕ БАТАРЕЙНЫЕ ШКАФЫ ДЛЯ УСТАНОВКИ В СТОЙКУ | |||||||
| 3 107 96 | Шкаф с 1 комплектом батарей | ||||||
| 3 107 97 | Шкаф с 2 комплектами батарей | ||||||
| 3 107 98 | Шкаф с 3 комплектами батарей | ||||||
| 3 107 99 | Шкаф с 4 комплектами батарей | ||||||
| 3 108 00 | Шкаф с 1 комплектом батарей и зарядным устройством | ||||||
| 3 108 01 | Шкаф с 2 комплектами батарей и зарядным устройством | ||||||
| 3 108 02 | Шкаф с 3 комплектами батарей и зарядным устройством | ||||||
| 3 108 03 | Шкаф с 4 комплектами батарей и зарядным устройством | ||||||
| ПРИНАДЛЕЖНОСТИ | |||||||
| 3 108 35 | Силовой модуль 1250 ВА | ||||||
| 3 108 04 | Пустой батарейный шкаф Rack-конфигурации | ||||||
| 3 108 62 | Ручной байпас для одиночного шкафа (BP/1) | ||||||
| 3 107 85 | Дополнительное зарядное устройство для батарейного шкафа (СВ 36) | ||||||
| 3 109 72 | Комплект релейного интерфейса | ||||||
| 3 109 73 | Комплект выдвижных направляющих стойки 6U | ||||||
Таблица времени автономной работы
| Модель | Мощность | Время автономной работы | Кол-во и размеры шкафов В х Ш х Г (мм) | Кат. № | ||||
| Rack | ||||||||
|
| 1 250 Ва | 30 мин. | 1 (6U) | 3 103 87 | ||||
| 1 250 Ва | 52 мин. | 1 (6U) | 3 103 88 | |||||
| 1 250 Ва | 75 мин. | 1 (6U) | 3 103 89 | |||||
| 2 500 Ва | 22 мин. | 1 (6U) | 3 103 90 | |||||
| 2 500 Ва | 30 мин. | 1 (6U) | 3 103 91 | |||||
| 2 500 Ва | 52 мин. | 2 (6U + 3U) | 3 103 81 + 3 107 99 | |||||
| 2 500 Ва | 63 мин. | 3 (6U + 2x3U) | 3 103 81 + 3 107 99 + 3 107 96 | |||||
| 3 750 Ва | 18 мин. | 1 (6U) | 3 103 92 | |||||
| 3 750 Ва | 29 мин. | 2 (6U + 3U) | 3 103 83 + 3 107 98 | |||||
| 3 750 Ва | 44 мин. | 3 (6U + 2x3U) | 3 103 83 + 3 107 99 + 3 107 96 | |||||
| 3 750 Ва | 67 мин. | 3 (6U + 3x3U) | 3 103 83 + 3 107 99 (x2) | |||||
| 5 000 Ва | 22 мин. | 2 (6U + 3U) | 3 103 85 + 3 107 97 | |||||
| 5 000 Ва | 30 мин. | 2 (6U + 2x3U) | 3 103 85 + 3 107 99 | |||||
| 5 000 Ва | 46 мин. | 3 (6U + 3x3U) | 3 103 85 + 3 107 99 + 3 107 98 | |||||
| 5 000 Ва | 63 мин. | 4 (6U + 4x3U) | 3 103 85 + 3 107 97 + 3 107 99 (x2) | |||||
|
|
| 6U= 483 x 266 x 582 3U= 483 x 133x 584 |
| |||||
Технические характеристики Legrand MEGALINE RACK 5000 ВА
| Общие характеристики | ||||
| номинальная мощность (ВА) | 5000 | |||
| активная мощность (Вт) | 3500 | |||
| макс. возможность расширения (ВА) | 5000 | |||
| макс. возможность расширения (Вт) | 3500 | |||
| технология | ИБП с двойным преобразованием, VFI-SS-111 | |||
| архитектура ИБП | модульная, расширяемая, с резервированием по схеме N+X , с силовыми модулями 1250 Ва в одном шкафу | |||
| Вход | ||||
| номинальное входное напряжение | 230 В | |||
| диапазон входного напряжения | 184 В - 264 В при 100 % нагрузке | |||
| минимальное рабочее напряжение сети | 100 В при 50 % нагрузке | |||
| суммарный коэффициент гармоник тока на входе | < 3 % | |||
| коэффициент мощности на входе | > 0,99 при нагрузке 20 % | |||
| Входная частота | 50 гц/60 гц ± 2 % (до 14 % настраивается) | |||
| Выход | ||||
| выходное напряжение | 230 В ± 1 % | |||
| выходная частота | 50 гц/60 гц синхронизирована | |||
| суммарный коэффициент гармоник напряжения на выходе | < 1 % при нелинейной нагрузке | |||
| форма сигнала | синусоидальная | |||
| крест-фактор | 3,5 : 1 | |||
| кпд при питании от сети | до 92 % | |||
| допустимая перегрузка | 300 %: 1 с; 200 %: 5 с; 150 %: 30 с | |||
| Время автономной работы | ||||
| Время автономной работы (мин.) | 13 | |||
| увеличение времени автономной работы | да | |||
| Оборудование | ||||
| Байпас | статический и электромеханический, автоматический с внутренней синхронизацией (в случае перегрузки или неисправности). | |||
| индикация и аварийная сигнализация | Большой четырехстрочный буквено-цифровой дисплей, многоцветный индикатор состояния, звуковая сигнализация | |||
| коммуникационные порты | 1 порт RS 232, 2 логических порта | |||
| по для обмена данными с ИБП | может быть бесплатно загружено с сайта | |||
|
защита | электронная защита от перегрузок, коротких замыканий и глубокого разряда батарей. отключение по истечении времени автономной работы. ограничитель пускового тока. датчик, определяющий правильность подключения нейтрального проводника. защита от подачи питания в сеть (электрическая блокировка входного разъема во время работы от батарей). контакт EPO (полное отключение при аварии) | |||
| Входные и выходные соединения по питанию | Входной разъем немецкого стандарта/клемная колодка, блок универсальных выходных розеток (итальянский/немецкий стандарт/клемная колодка) | |||
| Механические характеристики | ||||
| масса нетто (кг) | 53 | |||
| размеры, В х Ш х г(мм) | 266 x 483 x 582 | |||
| установленные силовые модули | 4 | |||
| свободные слоты для силовых модулей | - | |||
| установленные комплекты батарей | 4 | |||
| свободные слоты для увеличения времени автономной работы | - | |||
| Условия окружающей среды | ||||
| рабочая температура (°c) | 0-40 | |||
| степень защиты | IP21 | |||
| относительная влажность (%) | 20-80 | |||
| уровень шума на расстоянии 1 м (дБ) | < 40 | |||
| Сертификаты соответствия | ||||
| соответствие регламентам и стандартам | ТР ТС 004/2011, ТР ТС 020/2011; ГОСТ Р МЭК 62040-1-2-2009, ГОСТ Р 53362-2009; EN62040-1, EN62040-2, EN62040-3 | |||
