Описание

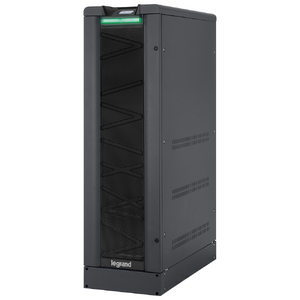

KEOR T – модель трехфазного ИБП (UPS) c двойным преобразованием от бренда Legrand. Ранее выпускался компанией Metasystem. Нацелен на использование в центрах обработки данных, в среде серверного и телекоммуникационного оборудования. Поддерживает легкую замену и использование дополнительных аккумуляторных батарей для повышения автономности. Имеет возможность работы до восьми аналогичных ИБП в параллели. Оборудован информационным LCD-дисплеем, имеет встроенный сервисный байпас.
Руководство по монтажу Legrand KEOR T
Техническое руководство ИБП Legrand
Ключевые особенности
- ИБП Legrand KEOR T представлены в версиях на 10 кВА, 15 кВА, 20 кВА, 30 кВА, 40 кВА и 60 кВА, в трех исполнениях с разными габаритами;
- Сферы применения KEOR T обширны: это различные IT-нагрузки, включая серверные комнаты и небольшие дата-центры, телеком, инфраструктуры — системы освещения и инженерное оборудование сооружений;
- КПД достигает 96%, благодаря применению трехуровневного IGBT-выпрямителя;
- Суммарный коэффициент гармоник тока (при полной нагрузке) на входе менее 3%, на выходе — 2%;
- Основная модификация представляет собой простое в монтаже эффективное бестрансформаторное решение, выделяющееся на фоне конкурентов компактными массогабаритными параметрами;
- Возможность создания параллельной системы из 8 одинаковых по мощности ИБП, что позволяет добиться суммарной мощности в 480 кВА;
- KEOR T – один из немногих из представленных на рынке ИБП мощностью 60 кВА, имеющий внутренние аккумуляторные батареи;
- Возможность подключение двух независимых источников питания AC;
- В перечень конфигураций входят модели с батареями или разделительными трансформаторами, установленными внутри ИБП;
- Встроенный функционал защиты от обратного тока;
- Удобное управление по средствам многоязычного сенсорного ЖК-дисплея с графическим интерфейсом;
- Большой, хорошо различимый, светодиодный индикатор событий упрощает диагностику в условиях большого количества оборудования;
- Коммуникционные возможности представлены:
- Портлм RS232;
- Интерфейсом ModBus;
- Программируемыми «сухими» контактами;
- Контакты экстренного отключения работы генератора и панели ДУ;
- Опциональным USB конвертером;
- Опциональным слотом для платы SNMP.
Модификации и опции
| Артикул | НОМИНАЛЬНАЯ МОЩНОСТЬ, кВА | ВРЕМЯ АВТОНОМНОЙ РАБОТЫ, МИН. | РАЗМЕРЫ В x Ш x Г, ММ | МАССА НЕТТО, КГ |
| 310200 | 10 | 0 | 1345 x 400 x 800 | 118 |
| 310201 | 10 | 24 | 1345 x 400 x 800 | 253 |
| 310202 | 10 | 35 | 1345 x 400 x 800 | 283 |
| 310203 | 10 | 56 | 1650 x 400 x 800 | 406 |
| 310204 | 15 | 0 | 1345 x 400 x 800 | 132 |
| 310205 | 15 | 12 | 1345 x 400 x 800 | 267 |
| 310206 | 15 | 20 | 1345 x 400 x 800 | 297 |
| 310207 | 15 | 33 | 1650 x 400 x 800 | 420 |
| 310208 | 20 | 0 | 1345 x 400 x 800 | 134 |
| 310209 | 20 | 8 | 1345 x 400 x 800 | 269 |
| 310210 | 20 | 14 | 1345 x 400 x 800 | 299 |
| 310211 | 20 | 36 | 1650 x 400 x 800 | 494 |
| 310212 | 30 | 0 | 1345 x 400 x 800 | 140 |
| 310213 | 30 | 8 | 1345 x 400 x 800 | 305 |
| 310214 | 30 | 13 | 1650 x 400 x 800 | 428 |
| 310215 | 30 | 20 | 1650 x 400 x 800 | 488 |
| 310216 | 40 | 0 | 1650 x 600 x 900 | 255 |
| 310217 | 40 | 8 | 1650 x 600 x 900 | 539 |
| 310218 | 40 | 13 | 1650 x 600 x 900 | 598 |
| 310219 | 40 | 22 | 1650 x 600 x 900 | 748 |
| 310220 | 60 | 0 | 1650 x 600 x 900 | 277 |
| 310221 | 60 | 8 | 1650 x 600 x 900 | 620 |
| 310222 | 60 | 14 | 1650 x 600 x 900 | 770 |
| ИБП без батарей | ||||
| 310927 | ИБП 40 кВА без батарей и перемычек | |||
| 310928 | ИБП 60 кВА без батаре й и перемычек | |||
| Пустые батарейные шкафы | ||||
| 310917 | Батарейный шкаф для 7-9 Ач АКБ | |||
| 310918 | Батарейный шкаф для 40-55 Ач АКБ | |||
| Принадлежности | ||||
| 310911 | Набор батарейных лотков для 60 АКБ 7-9 Ач для ИБП 10-30 кВА | |||
| 310912 | Набор батарейных лотков для 60 АКБ 7-9 Ач для ИБП 40-60 кВА | |||
| 310913 | Набор батарейных перемычек для 60 АКБ 7-9 Ач для ИБП 10-30 кВА | |||
| 310914 | Набор батарейных перемычек для 60 АКБ 7-9 Ач для ИБП 40-60 кВА | |||
| 310915 | Плата параллельной работы + 5 м кабеля связи | |||
| 310916 | Набор для подключения внутренних и внешних АКБ для 1345H | |||
| 310919 | Набор перемычек для батарейного шкафа 7-9 Ач | |||
| 310920 | Набор перемычек для батарейного шкафа 40 Ач | |||
| 310921 | Набор перемычек для батарейного шкафа 55 Ач | |||
Технические характеристики
| Общие характеристики | |||||||
| Номинальная мощность (кВА) | 10 | 15 | 20 | 30 | 40 | 60 | |
| Активная мощность (кВт) | 9 | 13,5 | 18 | 27 | 36 | 54 | |
| Технология | ИБП с двойным преобразованием, VFI-SS-111 | ||||||
| Форма сигнала | Синусоидальная | ||||||
| Архитектура | Одиночная или параллельная, подключение до 8 ИБП | ||||||
| Входные характеристики | |||||||
| Входное напряжение (В) | 380, 400, 415 3Ф+Н+З | ||||||
| Входная частота | 45-65 Гц | ||||||
| Диапазон входного линейного напряжения (В) | половинная нагрузка 208-467 / полная нагрузка 312-467 | ||||||
| Суммарный коэффициент гармоник тока на входе | < 3% при полной нагрузке | ||||||
| Совместимость с дизель-генераторными установками | Конфигурируется для синхронизации между входной и выходной частотами даже при очень больших отклонениях | ||||||
| Коэффициент мощности на входе | › 0,99 | ||||||
| Выходные характеристики | |||||||
| Выходное напряжение (В) | 380, 400, 415 3Ф+Н (устанавливается с передней панели) | ||||||
| КПД | до 96% | ||||||
| КПД в экономичном режиме | до 98,5% | ||||||
| Выходная частота (номинальная) | 50 /60 Гц ±0,01% (устанавливается с передней панели) | ||||||
| Крест-фактор | 3:1 | ||||||
| Суммарный коэффициент гармоник напряжения на выходе | < 2% (при полной линейной нагрузке) | ||||||
| Коэффициент мощности на входе | 0,9 | ||||||
| Отклонение выходного напряжения | ± 1% | ||||||
| Байпас | Встроенный автоматический и сервисный байпас | ||||||
| Разделительный трансформатор | Разделительный трансформатор (опция) | ||||||
| Аккумуляторные батареи | |||||||
| Время автономной работы | Увеличивается с внешними батарейными шкафами | ||||||
| Тип батарей | необслуживаемые VRLA – AGM | ||||||
| Внутренние батареи | Да | ||||||
| Тестирование батарей | Автоматически или вручную | ||||||
| Тип заряда батарей | IU (DIN41773) | ||||||
| Настройка и управление | |||||||
| ЖК дисплей | Сенсорный экран, светодиодный индикатор состояния, отображение информации в реальном времени | ||||||
| Коммуникационные порты | RS232, работа от генератора, 4 программируемых релейных контакта, ModBus | ||||||
| Защита от обратной подачи питания | Внутреннее устройство защиты от обратной подачи питания в стандартной комплектации | ||||||
| Звуковая сигнализация | Подача предупредительных и аварийных сигналов | ||||||
| Слот сетевого интерфейса | Карта SNMP (опция) | ||||||
| Аварийное отключение питания (EPO) | Да | ||||||
| Дистанционное управление | Возможно | ||||||
| Механические характеристики | |||||||
| Размеры В х Ш х Г(мм) | 1345/1650 x 400 x 800 | 1650 x 600 x 900 | |||||
| Размеры батарейного шкафа В х Ш х Г(мм) | 1345 x 600 x 800 | 1650 x 800 x 900 | |||||
| Условия окружающей среды | |||||||
| Рабочая температура (°C) | 0÷40 | ||||||
| Относительная влажность (%) | 20-95%, без образования конденсата | ||||||
| Степень защиты | IP20 | ||||||
| Уровень шума на расстоянии 1 м (дБ(А)) | ‹ 55 | ||||||
| Сертификаты соответствия | |||||||
| Соответствие регламентам и стандартам | ТР ТС 004/2011, ТР ТС 020/2011; ГОСТ Р МЭК 62040-1-2-2009, ГОСТ Р 53362-2009; EN 62040-1, EN 62040-2, EN 62040-3 | ||||||
