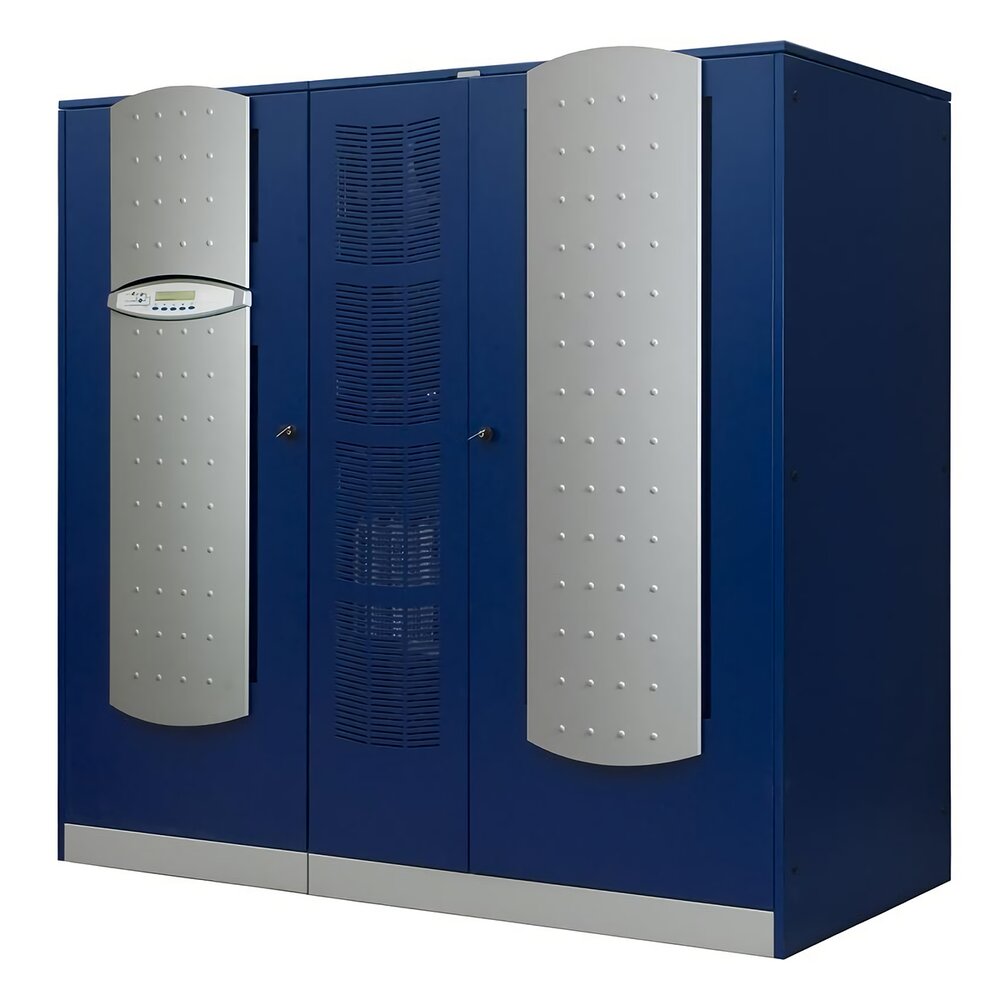

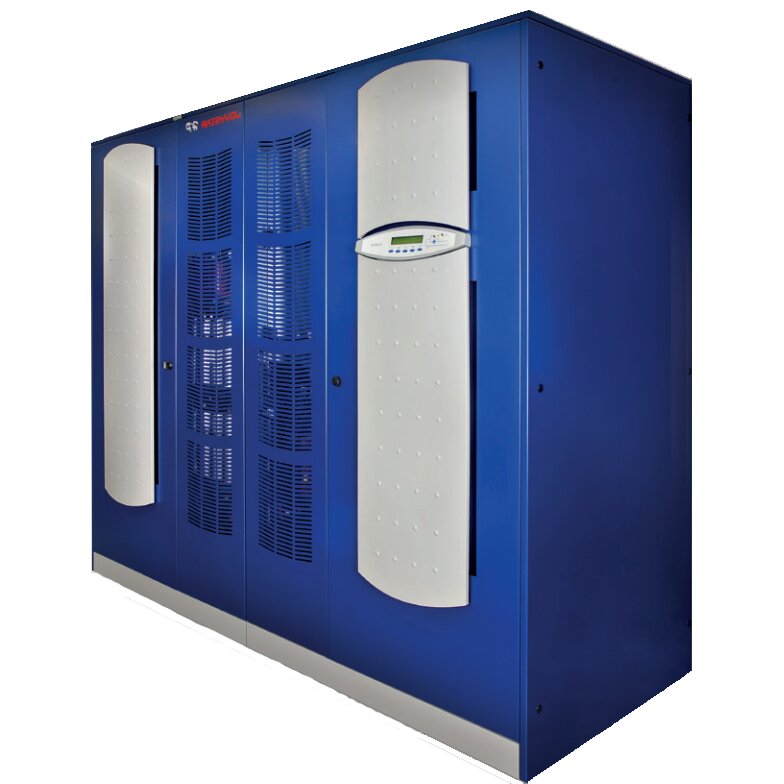

Jovystar HP 500 кВА

Технические данные в зависимости от мощности JOVYATLAS JOVYSTAR HP

Мощность (cos phi 0.8)

200 кBA

250 кBA

300 кBA

400 кBA

500 кBA

600 кBA

800 кBA

Зарядный ток на АКБ

30 A

40 A

40 A

60 A

80 A

80 A

120 A

С учётом  функции динамической зарядки *

100 A

100 A

100 A

100 A

100 A

100 A

200 A

Номинальный ток на выходе ИБП (cos phi = 0,8)

290 A

360 A

430 A

590 A

720 A

860 A

1180 A

Номинальный ток на выходе ИБП (cos phi = 1)

230 A

290 A

360 A

460 A

580 A

720 A

920 A

Ток короткого замыкания

(после 5 сек полное отключение)

460 A

580 A

720 A

690 A

870 A

1080A

1380 A

Потеря мощности (100 % нагрузке)

11,2 кВт

14,0 кВт

16,8 кВт

22,4 кВт

28 кВт

33,6 кВт

44 кВт

Вес , кг. без батареи

970

1090

1170

1820

2220

2400

3600

* Функция динамической зарядки АКБ позволяет увеличивать ток зарядки при не полной нагрузке  ИБП

Габариты Ш x В x Г [мм]

Вес [кг]

Автономия [мин]

JOVYATLAS JOVYSTAR HP 200-0

1220 x 1905 x 895

970

0 - 5 - 10 - 23  - 27 - 42 - 60

JOVYATLAS JOVYSTAR HP 250-0

1220 x 1905 x 895

1090

0 - 6 - 16 - 25 - 52 - 70

Другая комплектация возможна

JOVYATLAS JOVYSTAR HP 300-0

1220 x 1905 x 895

1170

0 - 5 - 10 - 15 - 23 - 40 - 55

JOVYATLAS JOVYSTAR HP 400-0

1990 x 1920 x 990

1820

0 - 5 - 10 - 23

JOVYATLAS JOVYSTAR HP 500-0

2440 x 2020 x 990

2220

0 - 5 - 10 - 15

JOVYATLAS JOVYSTAR HP 600-0

2440 x 2020 x 990

2400

0 - 5 - 10

АБП для работы в оперативном режиме

500 кВА

Выходные параметры

Полная выходная мощность (cos φ = 0,9)

500 кВА

Выходная мощность (cos φ = 1)

450 кВт

Номинальное выходное напряжение

3 x 380/220 В / 3 x 400/230 В / 3 x 415/240 В

Допуск при статической симметричной нагрузке

±1 %

Допуск при статической несимметричной нагрузке

±2 %

Допуск при динамической нагрузке (20 % → 100 % → 20 %)

±5 %

Время регулирования после скачка нагрузки

< 20 мс

Номинальная выходная частота

50/60 Гц

Допуск в режиме холостого хода (кварцевый генератор)

±0,001 Гц

Допуск при инверторной синхронизации через сеть

±2 Гц

Номинальный выходной ток (cos φ = 0,9)

724 A

Номинальный выходной ток (cos φ = 1,0)

651 A

THDU (соответствует IEC EN 62040-3)

• Линейная нагрузка
• Нелинейная нагрузка

< 1 %

< 5 %

Вход

Входное напряжение

3 x 400/230 В +15 % -20 %

Входная частота

50/60 Гц ± 5 Гц

Входной ток (при 100%-ной нагрузке без зарядки бата-

реи)

687 A

Входной ток (при 100%-ной нагрузке, макс. ток батареи)

767 A

Коэффициент входной мощности (100%-ная нагрузка)

> 0,99

Суммарный коэффициент гармоник входного тока (100%-ная нагрузка)

< 3 %

Батарея

Количество элементов батареи

300

Зарядное напряжение батареи (постоянная подзарядка)

680 В (2,27 В/эл.)

Конечное напряжение разряда

496 В (1,65 В/эл.)

Макс. зарядный ток батареи (при 100%-ной нагрузке)

80 A

Макс. зарядный ток батареи при динамической зарядке (DCM)

(Dynamic Charging Mode, только при частичной нагрузке)

100 A

Зарядная характеристика батареи

IU (DIN 41773)

Допустимая перегрузка/реакция на короткое замыкание на выходе

Перегрузочная способность инвертора

> 100 % до 125 % на 10 мин

> 125 % до 150 % на 1 мин

= 150 % на 10 с

Перегрузочная способность статического байпаса

150 % постоянно

1000% на 1 период

Реакция на короткое замыкание (байпас имеется)

Немедленное переключение на байпас

Реакция на короткое замыкание (байпас отсутствует)

1. Ограничение тока до 150 % на 150 мс
2. Ограничение тока до 125 % на последующие 5 с

870 A

725 A

Конструкция/соответствие нормам

Размеры (Ш х В х Г)

2440 x 2020 x 990 мм

Масса (без встроенной батареи)

2220 кг

Лаковое покрытие

RAL 5026 / RAL 9006

Уровень шума

< 60 дБ

Класс ЭМС согласно IEC EN 62040-2

C3

Класс защиты согласно IEC EN 62040-3

VFI SS 111

Степень защиты

IP 20

Прочие параметры

КПД в нормальном режиме (при 100%-ной нагрузке)

> 94,5 %

КПД при работе от батареи (при 100%-ной нагрузке)

> 96 %

КПД в экономном (автономном) режиме

> 98 %

Макс. коэффициент амплитуды без снижения мощности

3 : 1

Мощность потерь

(при 100%-ной нагрузке и номинальном входном напряжении)

27,5 кВт

Требования к месту монтажа

Макс. высота монтажа над уровнем моря

< 1000 м

Снижение мощности при высоте монтажа над уровнем моря согласно IEC EN 62040-3

1 % на каждые 100 м выше 1000 м до макс. 5000 м

Требуемый расход охлаждающего воздуха

4000 м³/ч

Окружающая температура при работе АБП

от 0 до +40 °C

Температура хранения АБП

от -10 до +70 °C

Окружающая температура для батареи (рекомендуемая окружающая температура для батареи, см. также инструкцию по эксплуатации батареи)

от 0 до +25 °C

+20 °C

Температура хранения батареи

от 0 до +25 °C

Относительная влажность воздуха (без конденсации)

< 95 %
