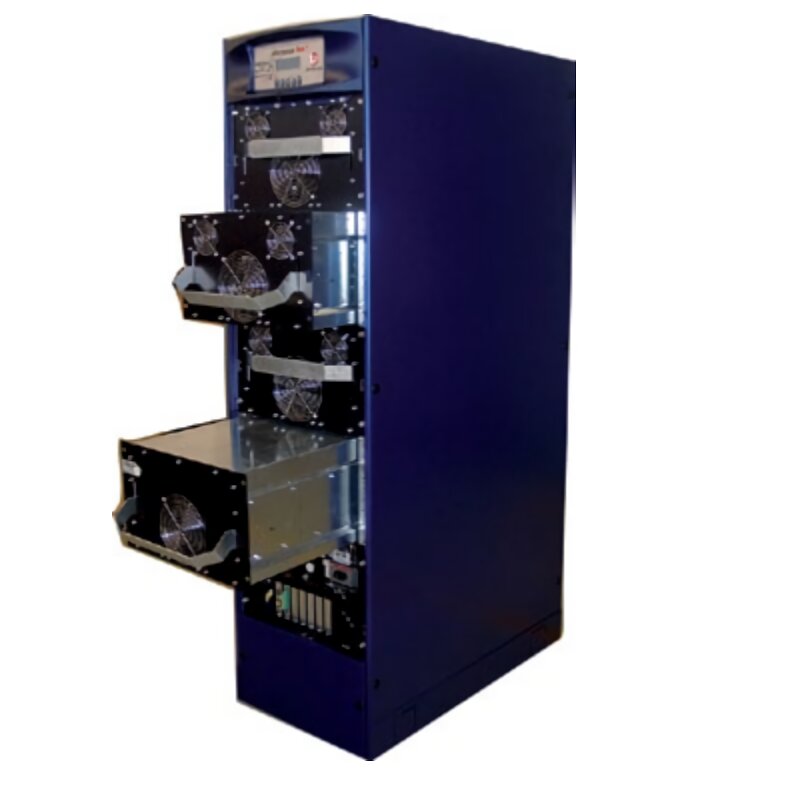

Jovyatlas JOVYSTAR he - серия модульных трёхфазных ИБП двойного преобразования без трансформаторов на 60, 80 и 100 кВА (60, 80 и 100 кВт). Вход и выход трёхфазные, 220/380, 230/400, 240/415 В, 50/60 Гц. Каждый ИБП - шкаф 460 x 1693 x 886 мм массой без батарей 350, 370 и 400 кг. ИБП работают параллельно: из восьми ИБП по 100 кВА собирается система на 800 кВА, из ИБП на 60 и 80 кВА - системы из двух и трёх единиц.
JOVYSTAR he защищает электропитание центров обработки данных, хранилищ данных и сетей. Конструкция модульная, в выдвижных блоках: мощность наращивается добавлением ИБП, а каждый ИБП можно добавить к общей выходной шине или снять с неё под нагрузкой, без перехода на байпас (горячая замена). Выходное напряжение рассчитано на критические нагрузки любого вида: скачки нагрузки 100 %, несимметричные и нелинейные нагрузки. Шкаф компактный, с высокой плотностью мощности и малой занимаемой площадью - для серверных, где места мало.
JOVYSTAR he построен на бестрансформаторной архитектуре с применением IGBT-выпрямителя: коэффициент мощности на входе 0,99, искажение входного тока (THDI) менее 3 %. КПД зависит от режима работы: 99,5 % в режиме EHE, до 96 % в режиме двойного преобразования, 97 - 98 % в режиме фильтра. Параллельное подключение: до 8 ИБП мощностью 100 кВА - 800 кВА; для ИБП 60 и 80 кВА - системы из двух и трёх ИБП. Коэффициент мощности на выходе равен единице: кВА = кВт.
Главная особенность серии - режим EHE с КПД 99,5 %: нагрузка питается напрямую через модуль EHE, вентиляторы выключены, ИБП работает бесшумно, а вентиляторы и конденсаторы служат заметно дольше. Если качество сети ухудшается, ИБП автоматически переходит в режим фильтра или двойного преобразования, а при пропадании сети питает нагрузку от батареи. Выходное напряжение сохраняет качество и при температуре окружающей среды 40 °C без ограничения по времени.
Нагрузка питается напрямую через модуль EHE; при заряженной батарее остальные преобразователи и вентиляторы выключены, активна только система управления. Режим включается, когда качество сети в течение настраиваемого времени остаётся в допуске (например, в пределах EN 50160)
Двойное преобразование
до 96 %
Нагрузку питает инвертор, получающий энергию от выпрямителя или батареи. Режим включается, когда входное напряжение вне допуска; в EHE ИБП возвращается через время, зависящее от поведения сети
Фильтр
97 - 98 %
Инвертор работает как активный фильтр между входом и выходом: компенсирует помехи и колебания напряжения сети, гармоники и реактивную составляющую тока нагрузки. КПД зависит от вида нагрузки и качества входной сети
Переход
Как происходит
Все переходы между режимами
По EN 50160
С EHE на инвертор при пропадании сети или выходе за допуск
За 10 мс; на панели - световой и звуковой сигнал и оставшаяся автономия
С двойного преобразования на батарею
Без перерыва; при возвращении сети выпрямитель плавно (walk-in) берёт на себя инвертор и зарядное устройство
С двойного преобразования на статический байпас
Без перерыва, если инвертор синхронизирован с сетью. Причины: перегрузка или короткое замыкание сверх допустимого для инвертора, перегрев, напряжение звена постоянного тока вне допуска, отказ инвертора или его напряжение вне допуска, ручной ввод байпаса
Параллельная работа и резервирование
Параллельное управление полностью цифровое и точно распределяет ток нагрузки между ИБП, которые связаны петлёй шины CAN, поэтому единой точки отказа нет. Функция Smart Parallel следит за загрузкой каждого ИБП и при неполной нагрузке автоматически отключает лишние, не снижая надёжности. Две параллельные системы можно синхронизировать функцией Sync Control, чтобы передавать нагрузку через внешний статический переключатель (STS) синхронно.
Число ИБП в системе: мощность в кВА (всего / при резервировании N+1)
Для параллельной системы заказываются: модуль IOB (вход, выход, байпас), кабели plug-n-power для входа, выхода и батареи, внешний разъединитель батареи, параллельная шина, сервисный байпас.
Нагрузка, при которой получено время автономии, производителем не указана.
Батарейный шкаф
Ёмкость, А·ч
Размеры Ш x В x Г, мм
Масса, кг
heB1
26
800 x 1800 x 600
770
heB2
33
800 x 1800 x 600
875
heB3
44
800 x 1800 x 600
1040
heB4
70
-
1770
два шкафа heB3 (he2B3)
2 x 44
2 x 800 x 1800 x 600
-
три шкафа heB3 (he3B3)
3 x 44
3 x 800 x 1800 x 600
-
Заряд батареи и работа с генератором
Параметр
Значение
Задержка плавного старта выпрямителя
Программируется от 1 до 300 с: при пуске от дизель-генератора не нужно завышать его мощность из-за пусковых токов
Плавный набор мощности (walk-in)
Программируется от 5 до 30 с: ток растёт плавно до номинального при включении и после возвращения сети
Заряд батареи
Постоянным током по U/I-характеристике, без перезаряда. Поддерживающий заряд по времени, с паузами полного покоя, может продлить средний срок службы батареи на величину до 50 %; ускоренный заряд сокращает время заряда
Защита батареи
От глубокого разряда; встроенная проверка состояния батареи; возможна автоматическая температурная компенсация напряжения заряда
Режим DCM (Dynamic Charging Mode)
Батареи с очень большой автономией можно использовать без роста общего времени заряда: максимальный ток заряда повышается, пока инвертор не загружен на полную мощность
Конструкция и подключение
Параметр
Значение
Состав ИБП
IGBT-выпрямитель и зарядное устройство, IGBT-инвертор, модуль EHE, батарея
Подключение входа и выхода
Жёсткое; двойной вход (раздельный ввод выпрямителя и байпаса) - опция
Байпас
Ручной байпасный выключатель - внешний или в модуле IOB; статический байпас, в параллельной системе может быть один централизованный
Модуль IOB
Модуль входа, выхода и байпаса: входные и выходные выключатели и ручной байпас сети
Установка
ИБП на колёсах; все блоки доступны спереди; кабели между модулями проложены на заводе (plug-n-power)
Условия эксплуатации и стандарты
Параметр
Значение
Степень защиты
IP 20 по DIN 40050
Температура окружающей среды
0 - +40 °C; для батареи оптимально 20 ± 5 °C
Температура хранения
от -10 до +70 °C
Высота установки
до 1000 м над уровнем моря
Влажность
до 95 % без конденсации
Искажение выходного напряжения
менее 3 % при линейной нагрузке
Крест-фактор
3:1
Радиопомехи
EN 50091-2
Безопасность и ЭМС
CE; IEC EN 62040-1, IEC EN 62040-2, IEC EN 62040-3
Окраска
RAL 5026 (синий) / RAL 9006 (серебристый)
Технические характеристики
Мощность
60 кВА
80 кВА
100 кВА
Активная мощность
60 кВт
80 кВт
100 кВт
Размеры Ш x В x Г (мм)
460 x 1693 x 886
460 x 1693 x 886
460 x 1693 x 886
Вес без батарей (кг)
350
370
400
Вход
Номинальное напряжение
220/380, 230/400, 240/415 В переменного тока, трехфазный
Диапазон напряжения
-20%, + 10% от номинального напряжения
Частота
50/60 Гц (45-65 Гц)
Коэффициент мощности
0,99
THDI
0,03
Выход
Номинальное напряжение
220/380, 230/400, 240/415 В переменного тока, трехфазный
Частота
50/60 Гц
Регулирование напряжения
1% статическая; 5% динамическое при изменении нагрузки с 0 до 100% (линейная нагрузка), <10 мс время восстановления
Коэффициент мощности
Любой, до 1, без потери мощности
Перегрузочная способность
101-125% в течение 10 мин (он-лайн); 126-150% в течение 1 мин (он-лайн); 1000% для 1 цикла (байпас)
КПД в режиме EHE
0,995
КПД в режиме двойного преобразования
до 96 %
КПД в режиме фильтра
97 - 98 %
Шум
<50 дБА (на расстоянии 1 метр )
Система
Панель управления
ЖК-дисплей с мнемосхемой и клавиатура; сенсорный экран - опция
Стандартные интерфейсы
RS232, USB (дистанционное аварийное отключение, контроль батарейного выключателя и внешнего ручного байпаса, режим дизель-генератора)
Опциональные интерфейсы
Web/SNMP, ModBus, реле, модемные карты; панель дистанционного управления; программы мониторинга, управления и завершения работы
Опции
Параллельная работа и резервирование, изолирующий трансформатор, внешний байпас, дополнительные батарейные модули, датчики температуры батарей, сенсорный экран
Устройства АВР и переключатели нагрузки Socomec ATyS
Автоматические реверсивные рубильники Socomec: от модульных аппаратов на 40 А до силовых переключателей на 3200 А. Подберём исполнение под щит и обеспечим поставку.
