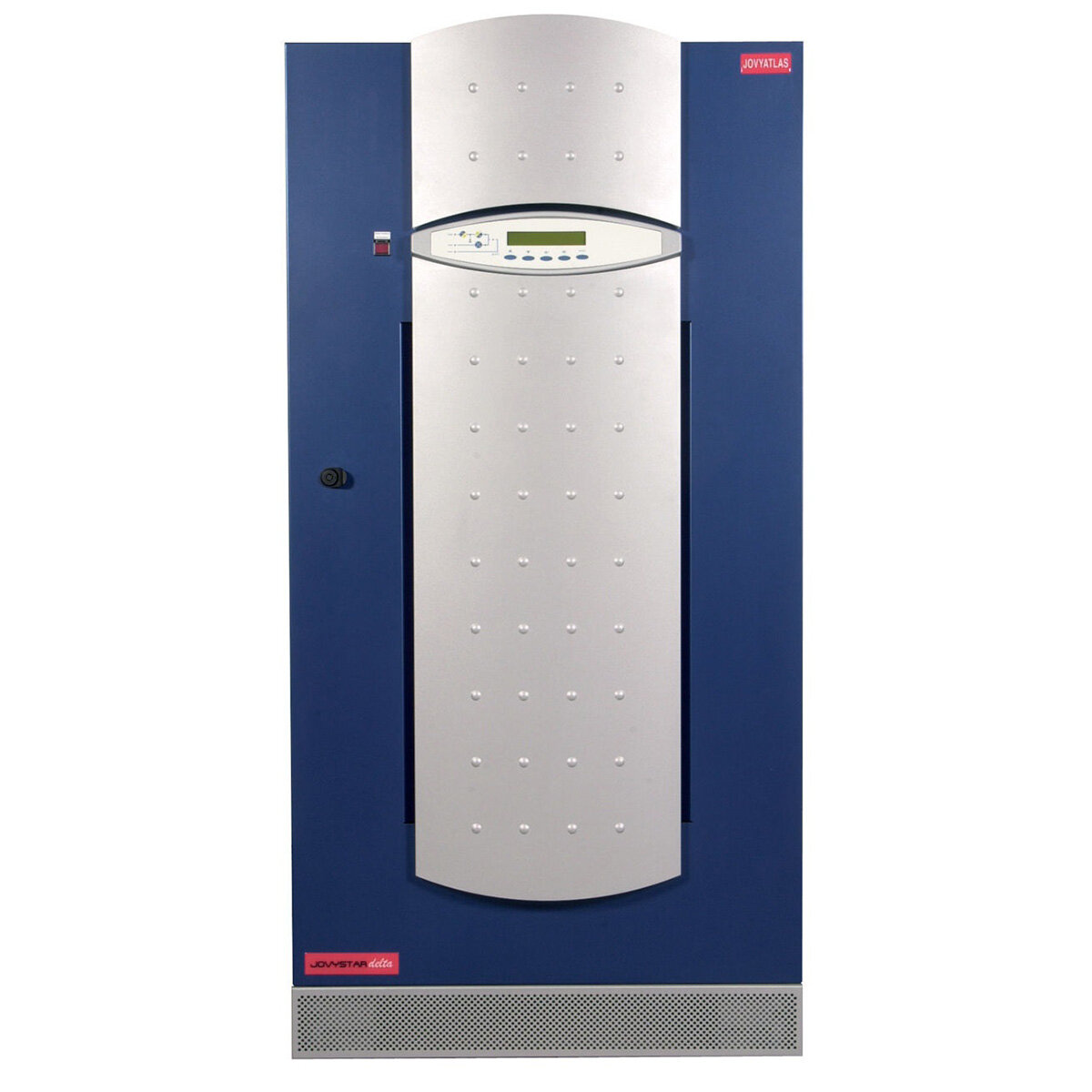

Jovystar Delta 125 кВА

Выберите мощность:
Доступные мощности: от 40 кВА до 150 кВА
Производитель: Jovyatlas
Применение: Автоматизация, Инфраструктуры, Промышленные ИБП, Серверы и сфера IT, Сфера обслуживания, Телекоммуникации, Транспорт
Тип: On-line
Мощность, кВА: 125
Мощность, кВт: 100
Кол-во фаз вход/выход: 3:3
Входной коэффициент мощности при 100% нагрузке: 0, 8
Выходной коэффициент мощности: 0, 8
Напряжение, В: 380, 400, 415
Поддерживаемые типы аккумуляторов: внешние
Подключение в параллель: До 6 ИБП
Трансформатор гальванической изоляции: Опция
Формфактор: Вертикальный корпус (Tower)
Степень защиты корпуса (IP): 20
Шум, дБ (на расстоянии 1 м): 59
Ширина, мм: 815
Высота, мм: 1670
Глубина, мм: 820
Вес, кг: 853
Цена: по запросу, формируется исходя из:
  • актуального курса валют ЦБ РФ
  • опциональной необходимости проведения монтажных и пусконаладочных работ (ПНР) нашими инженерами
  • требуемых сроков и способов поставки
Для запроса стоимости оборудования Вы также можете отправить Ваше коммерческое предложение по email: order@uni-jet.com или позвонить нам по телефону: 8-800-707-98-45
Доставка Все ИБП, приобретенные у нас, доставляются по всей территории России, по договоренности – в страны СНГ, включая Казахстан и Беларусь. Подробнее


Настройка и инструкция

Открыть брошюру Jovystar Delta 125 кВА

Компания «Юниджет»:

Для того, чтобы купить ИБП Jovystar Delta, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60

Российские аналоги с малым сроком поставки

Решения от Юниджет со сроком поставки не более 2 недель (при наличии на складе) с проведением пуско-наладочных работ на территории РФ силами наших инженеров. Для расчета стоимости обратитесь к нашим менеджерам.

Мощность, кВА

Кол-во фаз вход/выход:

Трансформатор г. и.

Модульный

Габариты, мм

Вес, кг

IP

Шум, дБ

Описание

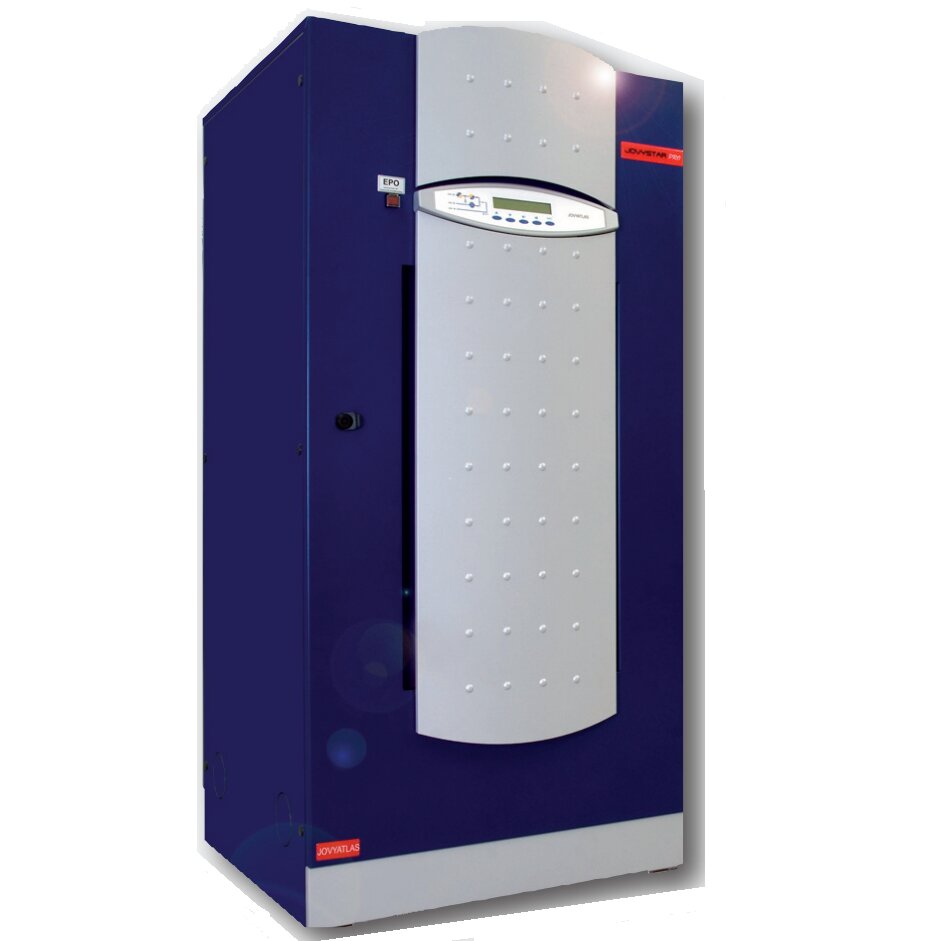

JOVYSTAR DELTA - модель трехфазного ИБП (UPS) двойного преобразования финского бренда Wärtsilä. Ориентирована на интенсивную эксплуатацию в вычислительных центрах и системах хранения данных, системах связи, транспортных системах, при использовании мощного производственного оборудования. Увеличение автономности источника бесперебойного питания реализуется путем установки дополнительных аккумуляторных батарей во внешние боксы.  При работе в режиме с резервированием или в целях увеличения мощности существует возможность параллельного включения до четырех разных по мощности устройств.


Руководство Jovyatlas Jovystar Delta


Ключевые особенности

  • JOVYSTAR DELTA является надежным промышленным ИБП, производимым по стандарту DIN ISO 9001, для защиты широкого круга потребителей производственных и обрабатывающих секторов, мощностью 125 кВА;
  • Коэффициент нелинейных искажений менее 2%;
  • Коэффициент мощности на выходе 0,8;
  • Двукратная перегрузочная способность на 100 мс;
  • Трансформатор гальванической развязки на выходе и на входе (опционально);
  • Возможность построения параллельной системы до 4 ИБП различной мощности в целях увеличения мощности или резервирования;
  • Модульная конструкция аккумуляторных батарей позволяет легко наращивать автономную работу системе вплоть до 3 часов;
  • Интерфейсы RS-232 и RS-485

Опции

  • 12-пульсный тиристорный выпрямитель;
  • Компенсация температуры АКБ;
  • Система с параллельным резервированием до 6 ИБП с платами и соединительными кабелями;
  • Плата контроля симметрии батареи;
  • Панель дистанционного управления;
  • Адаптер SNMP;
  • Сигнальная плата;
  • Выключающая программа для контролируемого выключения подключенных компьютеров

Запчасти

Обозначение

Описание

Реком. кол-во

Тип

АБП









X

60

80

100

125

150

FN001_6.3X32

Предохранитель системы управления

2

FB1-FB2 PB001

X

X

X

X

X

X

FN004_GGX38

Предохранитель вентилятора

2

F7

X



X

X

X

X

FN315URB

Предохранитель статического байпаса

3

SBCB F1-F2-F3





X

X

X

X

FN1.6_5X20

Предохранитель вентилятора Выпрямитель инвертора

2

FPF1-FPF2          F1-F5 PB064



X









FN1.6_5X20

Предохранитель вентилятора Выпрямитель инвертора

4

FPF1-FPF2          F1-F10 PB044













FN001_6.3X32

Предохранитель системы управления

2

F1-F2-F3 PB116



X









FN100URGX58

Предохранитель выпрямителя

3

RCB F1-F2-F3













FN160_ARNH00

Предохранитель выпрямителя

3

RCB F1-F2-F3



X









FN200_ARNH00

Предохранитель выпрямителя

3

RCB F1-F2-F3

X











FS315URB

Предохранитель выпрямителя

3

RCB F1-F2-F3





X

X

X



FS400URD

Предохранитель выпрямителя

3

RCB F1-F2-F3











X

FN100URGX58

Предохранитель статического байпаса

3

SBCB F4-F5-F6













FN160_ARNH00

Предохранитель статического байпаса

3

SBCB F4-F5-F6



X









FN200_ARNH00

Предохранитель статического байпаса

3

SBCB F4-F5-F6

X











FN315URB

Предохранитель инвертора

1

FA9





X

X





FN315URB

Предохранитель инвертора

1

FA9-FA10









X

X

PB001

Блок электропитания Инвертор

1

2A7 PS-HV

X

X



X

X

X

PB003+PB011+ PB012+PB014

Статич. переключ. Инвертора / плата контроллера

1

2A5(2A5A1+2A5A2+

2A5A3+2A5A4)

X

X

X

X

X

X

PB004

Устройство обратной связи напряжения инвертора

1

2A4A1 INV-AV-3F

X

X

X

X

X

X

PB005

Эталон напряжения 3 фаз.

1

VOLT REF 3F

X

X

X

X

X

X

PB010

Статический переключатель Силовая плата

2

2A3 SCRSF-1F



X

X







PB016

Статический переключатель Силовая плата

3

2A3 SCR-FIR 1-6

X





X

X

X

PB013

Драйверные платы IGBT

2

2A1 ID1-ID2-ID3



X

X







PB246

Драйверные платы IGBT

2

2A1 ID1-ID2-ID3

X





X

X

X

PB047

Интерфейс развязки по напряжению

1

2A5 FCI

X

X

X

X

X

X

PB116

Плата синхронизации выпрямителя

1

1A1 SYNC-12

X

X

X

X

X

X

PB117

Плата контроллера выпрямителя

1

1A1 RCLS-1

X

X

X

X

X

X

PB121-122

Табло / панель управления

1

2A6 SCP-E

X

X

X

X

X

X

PB233

INT-IGBT SEMIX

1



X



X

X

X

X

УРОВЕНЬ 3

SCRD132A12V

Силовые модули выпрямителя

2

1A1 PS1-PS2-PS3



X









SCRD323A12V

Силовые модули выпрямителя

2

1A1 PS1-PS2-PS3

X





X

X

X

IGD200A12V

Инверторный мост IGBT

2

2A1 PS1-PS2-PS3





X







IGD300A12V

Инверторный мост IGBT

2

2A1 PS1-PS2-PS3



X









IGD400A12V01

Инверторный мост IGBT

2

2A1 PS1-2-3-4-5-6













IGD700A12V01

Инверторный мост IGBT

2

2A1 PS1-2-3-4-5-6

X





X





IGD910A12V01

Инверторный мост IGBT

2

2A1 PS1-2-3-4-5-6





X



X

X

SCRD56A12V

Тиристорный модуль статического переключателя

1

2A3 PS4-PS5-PS6













SCRD91A12V

Тиристорный модуль статического переключателя

1

2A3 PS4-PS5-PS6



X









SCRD323A12V

Тиристорный модуль статического переключателя

1

2A3 PS4-PS5-PS6

X





X

X

X

SCRD91A12V

Тиристорный модуль статического байпаса

1

2A3 PS7-PS8-PS9



X

X







SCRD132A12V

Тиристорный модуль статического байпаса

1

2A3 PS7-PS8-PS9













SCRD323A12V

Тиристорный модуль статического байпаса

1

2A3 PS7-PS8-PS9

X





X

X

X

VA150D230V

Вентилятор

3

1A1(VL1-VL2-VL3) VLT1-VLT2



X

X







VA150D230V001

Вентилятор

3

1A1(VL1-VL2-VL3) VLT1-VLT2-VLT3













VC133D230V

Вентилятор

3

1A1 (VL1-VL2)

X





X

X

X



CA200U250V

Конденсатор фильтра переменного тока

200 MF-250 В



1



2A2 Cr-Cs-Ct



X





X



X







CA400U250V

Конденсатор фильтра переменного тока

400 MF-250 В



1



2A2 Cr-Cs-Ct



X



X



X



X







CA400U250V

Конденсатор фильтра переменного тока

400 MF-250 В



2



2A2 Cr-Cs-Ct







X





X



X



CC0002U1K0V

Электролитические                конденсаторы постоян. тока

3900 MF500 В



2



2uF1000V



X



X





X



X



X



CC2200U500V

Электролитические                конденсаторы постоян. тока

2200 MF 500V



2



2A1-C1-Cn







X









CC2200U500V

Электролитические конденсаторы постоян. тока

2200 MF 500V



2



2A1-C1-Cn



X



X





X



X





CC2200U500V

Электролитические конден- саторы постоян. тока

2200 MF 500V



3



2A1-C1-Cn







X







X

DS140A15V

Отдельный диод

1

D1

X





X

X

X

PB046

Входной/выходной фильтр ЭМС

1

RF1-RF2



X

X







PB046

Байпасный/выходной фильтр ЭМС

1



X





X

X

X

PB040

Батарейный фильтр ЭМС

1

EMIF-B

X

X

X

X

X

X

PB106

Входной фильтр ЭМС

1

RF1

X



X

X

X

X

TAH0300A

Преобразователь тока на основе эффекта Холла

1

2A1 TA1a-TA1b



X

X







TAH0500A

Преобразователь тока на основе эффекта Холла

1

2A1 TA1a-TA1b

X





X

X

X

ACM7002

Преобразователь тока

1

TA2-TA3-TA4

X

X

X

X

X

X

PB279

PB RPI BUSCAN







PB031

Релейная плата








Модели

Данные по мощности

Ном. мощность (кВА / кВт)

20 / 18

30 / 27

40 / 36

60 / 54

80 / 72

100 / 90

125 / 112

150 / 135

Потребляемая мощность, ном. (кВА)**

22,9

36,7

45,7

68,6

91,5

114,3

142,7

н/д

Потребляемая мощность, макс (кВА)*

24,9

40,2

50,6

75,5

100,5

126

157,3

н/д

Потребление тока, ном. (A)**

33

53

66

99

132

165

206

248

Потребление тока, макс. (А)*

36

58

73

109

145

182

227

297

КПД при 100 % нагрузке (%)

> 9 2

> 9 2

> 9 2

> 9 2

> 9 2

> 9 2

> 9 2

> 9 2

Мощность на входе инвертора (кВт)

17,4

27,8

34,8

52,2

69,6

87,1

108,7

н/д

Уровень шума (EN 50091), дБ(Д)

< 5 5

< 5 5

< 5 9

< 5 9

< 5 9

< 5 9

< 5 9

< 6 5

Потери мощности (кВт)

1,4

2,22

2,8

4,2

5,6

6,9

8,7

10,3

Масса ИБП без аккумулятора (кг)

390

405

432

450

490

680

700

800

* Макс. = ном. нагрузка и зарядка аккумулятора, * * Ном. = номинальная нагрузка, заряженный аккумулятор и номинальное напряжение. Права на внесение технических изменений сохранены.


Технические характеристики Jovyatlas Jovystar Delta 125 кВА

АБП для работы в оперативном режиме

125 кВА

Выходные параметры

Полная выходная мощность (cos φ = 0,8)

125 кВА

Активная выходная мощность (cos φ = 1)

100 кВт

Номинальное выходное напряжение

3 x 400/230 В

Допуск при статической симметричной нагрузке

±1 %

Допуск при статической несимметричной нагрузке

±2 %

Допуск при динамической нагрузке (0 % → 100 % → 0 %)

±5 %

Время регулирования после скачка нагрузки

< 40 ms

Номинальная выходная частота

50/60 Гц

Допуск в режиме холостого хода (кварцевый генератор)

±0,001 Гц

Допуск при инверторной синхронизации через сеть

±2 Гц

Номинальный выходной ток (cos φ = 0,8)

181 A

Номинальный выходной ток (cos φ = 1,0)

145 A

THDU (соответствует IEC EN 62040-3)

  • Линейная нагрузка
  • Нелинейная нагрузка



< 2 %

< 5 %

Вход

Входное напряжение

3 x 400/230 В ±10 %

Входная частота

50 до 60 Гц ±5 %

Входной ток (при 100%-ной нагрузке без зарядки батареи)

200 A

Входной ток (при 100%-ной нагрузке, макс. зарядный ток)

250 A

Коэффициент входной мощности (при 100%-ной нагрузке)

> 0,8

Суммарный коэффициент гармоник входного тока (при 100%-ной нагрузке)

< 30 %

Батарея

Количество элементов батареи

192

Зарядное напряжение батареи (постоянная подзарядка)

436 V (2,27 В / эл.)

Конечное напряжение разряда

326 V (1,70 В / эл.)

Макс. зарядный ток батареи (при 100%-ной нагрузке)

40 A

Зарядная характеристика батареи

IU (DIN 41773)

Допустимая перегрузка/реакция на короткое замыкание на выходе



Перегрузочная способность инвертора

>100 % до 125 % на 10 мин *

> 125 % до 150 % на 1 мин

> 150 % до 200 % на 100 мс

*150 кВА: >100 % до 125 % на 2 мин 30 с

Перегрузочная способность статического байпаса

150 % постоянно

200% на 1 мин

Ограничение тока короткого замыкания

290 A



Реакция на короткое замыкание

  1. Ограничение тока до 200 % на 100 мс
  2. Ограничение тока до 125 % на последующие 5 с
  3. Отключение инвертора на 30 мин

Конструкция/соответствие нормам

Размеры (Ш х В х Г)

815 x 1670 x 820 мм

Масса (без встроенной батареи)

853 кг

Лаковое покрытие

RAL 5026 / RAL 9006

Уровень шума

< 59 dB

Класс ЭМС согласно IEC EN 62040-2

C3

Класс защиты согласно IEC EN 62040-3

1

Степень защиты

IP 20

Прочие параметры

КПД в нормальном режиме (при 100%-ной нагрузке)

> 92 %

КПД при работе от батареи (при 100%-ной нагрузке)

> 94 %

Макс. коэффициент амплитуды без снижения мощности

3 : 1

Мощность потерь

(при 100%-ной нагрузке и номинальном входном напряжении)

8,7 кВт

Требования к месту монтажа

Макс. высота монтажа над уровнем моря

< 1000 м

Снижение мощности при высоте монтажа над уровнем моря согласно IEC EN 62040-3

1 % на каждые 100 м выше 1000 м до макс. 5000 м

Расстояние между ИБП и стеной

100 мм

Требуемый расход охлаждающего воздуха

2500 м³/ч

Окружающая температура при работе АБП

0 до +40 °C

Температура хранения АБП

-10 до +70 °C

Окружающая температура для батареи

(рекомендуемая окружающая температура для батареи, см. также инструкцию по эксплуатации батареи)

0 до +25 °C

+20 °C

Температура хранения батареи

0 до +25 °C

Относительная влажность воздуха (без конденсации)

< 95 %

Jovystar Delta 125 кВА
8-800-707-98-45

звонок по России бесплатный

%
