Galaxy VS 40 кВА (GVSUPS40KHS)
Выберите мощность:
- актуального курса валют ЦБ РФ
- опциональной необходимости проведения монтажных и пусконаладочных работ (ПНР) нашими инженерами
- требуемых сроков и способов поставки
| Артикул | Наименование | Цена |
|---|---|---|
| GVSUPS40KR0B5HS | Schneider Electric Galaxy VS GVSUPS40KR0B5HS, UPS, AC 380/400/415 V, 40 kW, 40kVA, 3-phase, no battery, white, RAL 9003, with Start-Up Service 5X8 | 8 390 703 руб. |
| GVSUPS40KB4HS | APC Galaxy VS GVSUPS40KB4HS, UPS, AC 400 V, 40 kW, 40kVA, 3-phase, 9 Ah, Ethernet, white, RAL 9003, with Start-Up Service 5X8 | 7 819 625 руб. |
| GVSUPS40K0B4HS | Schneider Electric Galaxy VS GVSUPS40K0B4HS, UPS, AC 400 V, 40 kW, 40kVA, 3-phase, no battery, white, RAL 9003, with Start-Up Service 5X8 | 5 945 512 руб. |
| GVSUPS40KHS | APC Galaxy VS GVSUPS40KHS, UPS, AC 380/400/415 V, 40 kW, 40kVA, 3-phase, no battery, RAL 9003, with Start-Up Service 5X8 | 5 905 057 руб. |
Стоимость может быть изменена без предварительного уведомления. Информация об оферте.
Настройка и инструкция
Открыть брошюру Galaxy VS 40 кВА (GVSUPS40KHS)Компания «Юниджет»:
- Осуществляет поставки энергетического оборудования ведущих производителей на территории Российской Федерации
- Реализует разработку индивидуальных инженерных проектов высокой степени сложности под нужды заказчиков
- Осуществляет пуско-наладочные работы (ПНР), ремонт и сервисное обслуживание электрооборудования
Для того, чтобы купить ИБП Galaxy VS или иное электрооборудование, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60
Российские аналоги с малым сроком поставки
Решения от Юниджет со сроком поставки не более 2 недель (при наличии на складе) с проведением пуско-наладочных работ на территории РФ силами наших инженеров. Для расчета стоимости обратитесь к нашим менеджерам.
Описание

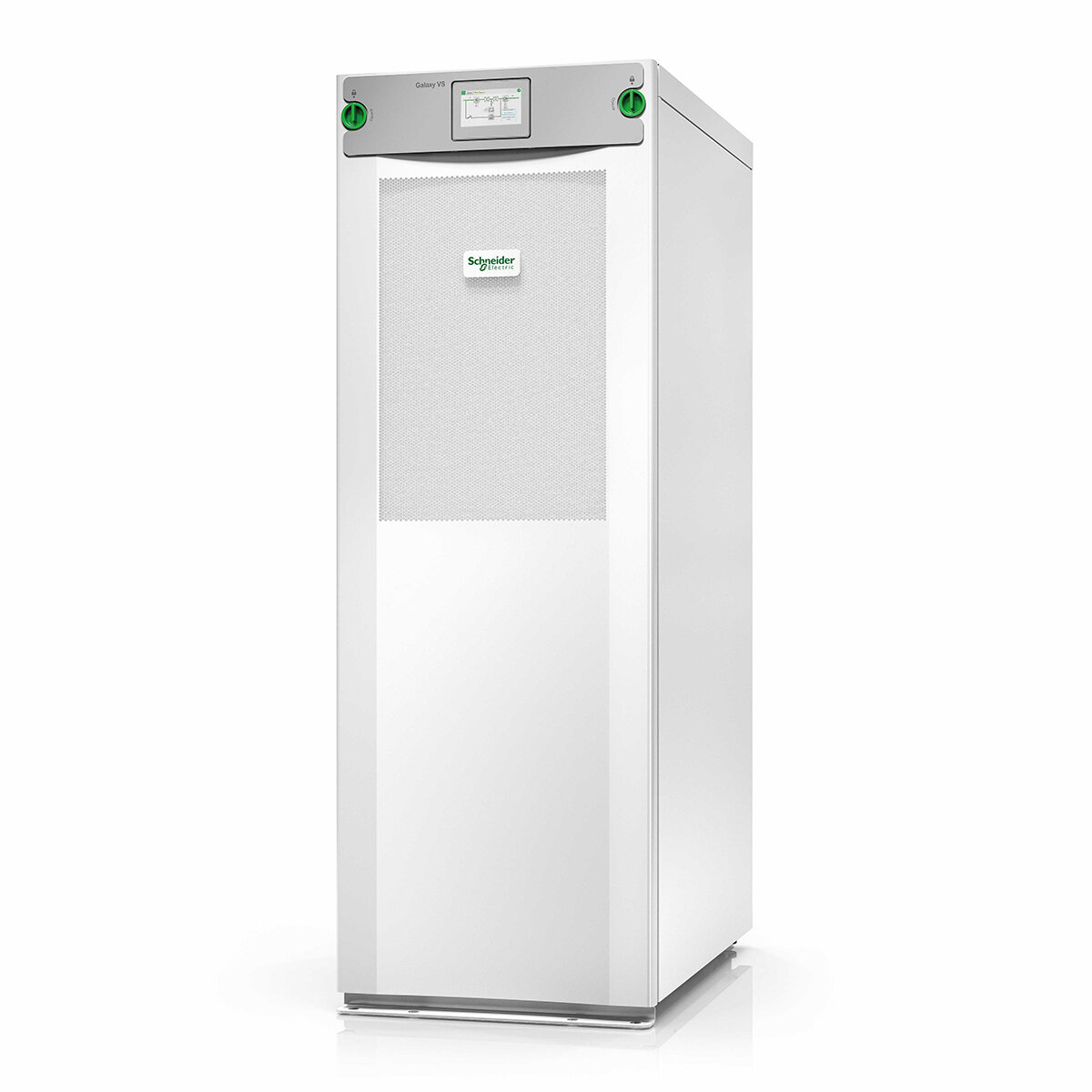

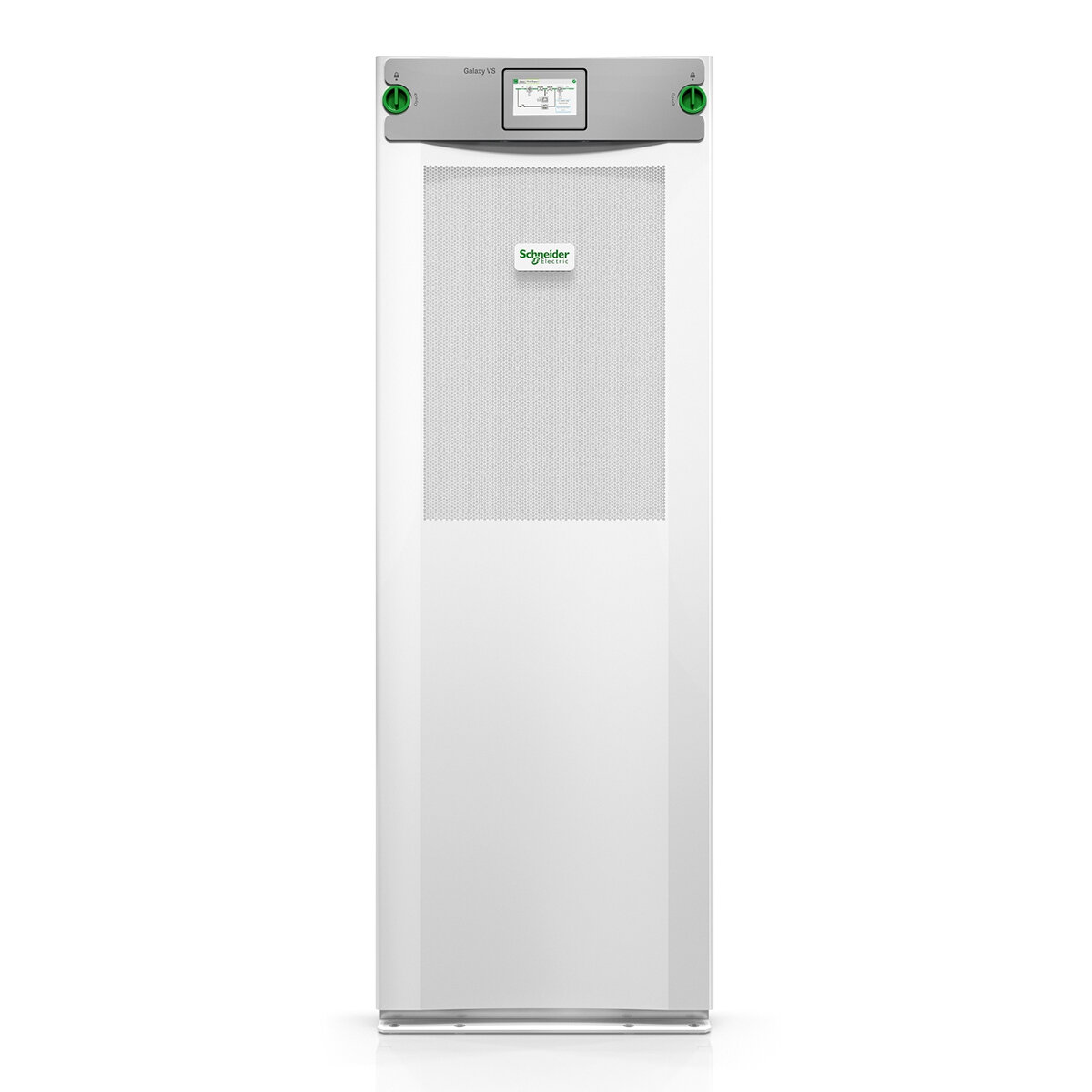

Galaxy VS — трехфазный источник бесперебойного питания двойного преобразования, новинка в линейке Schneider Electric. Мощность систем — от 20 до 100 кВА. Ориентирован на критические нагрузки в дата-центрах, объектах промышленности и коммерческих инфраструктурах. Обладает модульной архитектурой, позволяющей легко производить обслуживание ключевых узлов системы. Компактные размеры системы в унифицированном корпусе для всего диапазона мощностей позволяют размещать ИБП в ограниченном пространстве серверных и электрощитовых помещений. Дополнительным преимуществом системы является возможность использования литиевых батарей, что дает значительное преимущество по длительности срока эксплуатации, снижение тепловыделения и массогабаритных характеристик системы. Интеграция с цифровой инфраструктурой ЦОД и удобное программное обеспечение позволяют проводить оперативный мониторинг работы системы в едином рабочем пространстве.
Технические спецификации ИБП Galaxy VS
Руководство по установке ИБП Galaxy VS
Руководство по эксплуатации ИБП Galaxy VS
Ключевые особенности
- Доступные мощности Schneider Electric Galaxy VS — 40 кВА;
- Эффективность в онлайн-режиме — до 97%, отсутствие искажений выходного сигнала благодаря нулевому времени переключения в процессе преобразования переменного тока в постоянный и затем – постоянного тока в переменный;
- Высокая перегрузочная способность системы; 1 минута при 150%; 10 минут при 125%;
- Широкий диапазон входных напряжений;
- Протестирован на выдерживание высоких токов короткого замыкания: 65 кА;
- Коэффициент мощности системы равен единице;
- Поддерживаются одиночный и двойной ввод электропитания;
- Отсутствие снижения номинальной мощности системы при рабочей температуре до 40 градусов Цельсия;

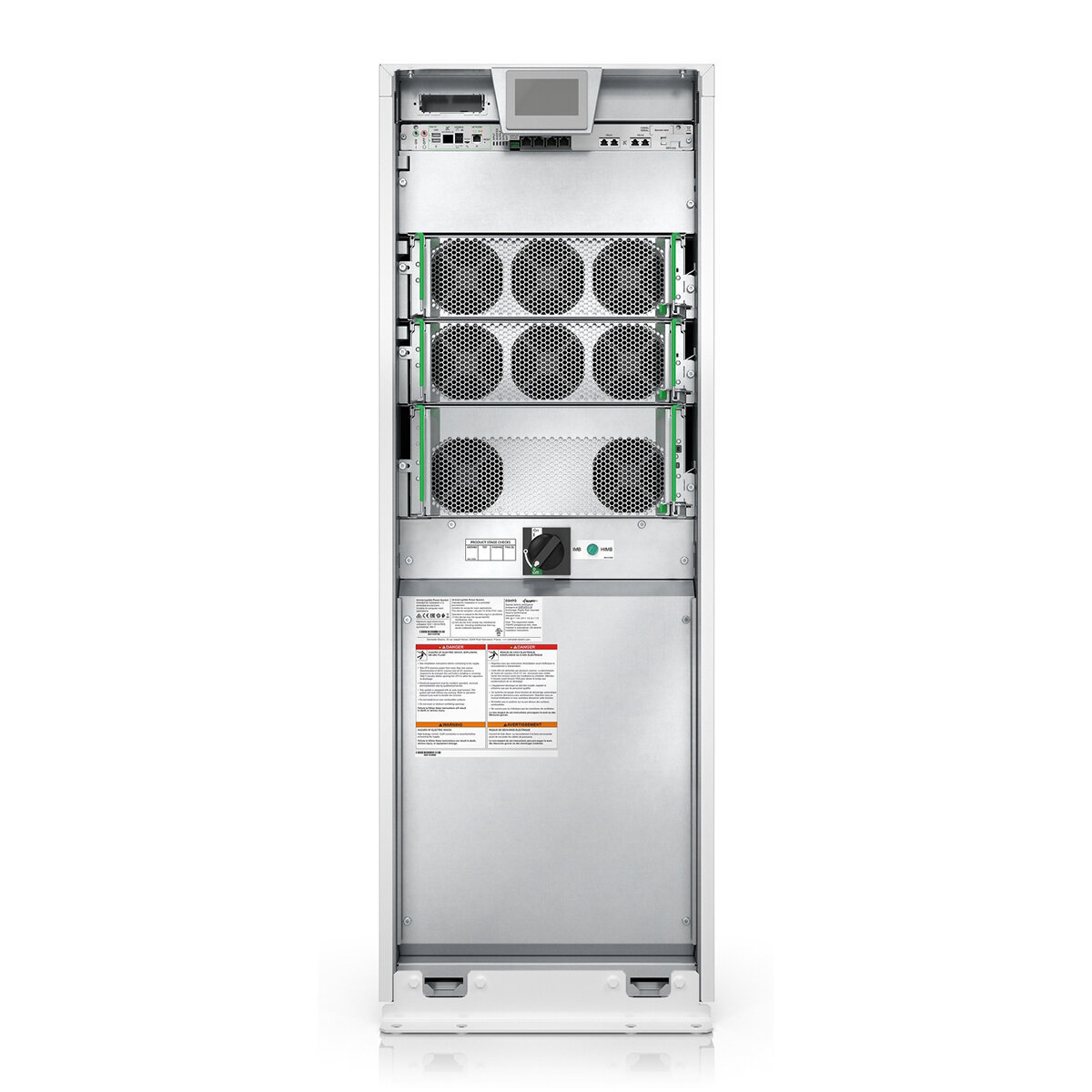

- Модульная архитектура системы с возможность самостоятельной замены модулей;
- Возможность параллельного подключения дол 4 ИБП для резервирования или наращивания мощности;
- Высокая скорость заряда аккумуляторных батарей;
- Совместимость с литий-ионными батареями;
- Компактные габариты системы;
- Фронтальный доступ для удобного обслуживания ИБП;
- Встроенный механический байпас;
- Встроенная защита от обратного тока;
- Встроенный воздушный фильтр;
- Поддержка различных типов кабельных подводов;
- Удобная транспортировка ИБП обеспечивается встроенными роликами;
- Дополнительное защитное покрытие силовых плат позволяет эксплуатировать ИБП в условиях повышенной влажности;
- Опциональный пакет сейсмической защиты;
- Встроенная плата сетевого управления Web, SNMP, Modbus TCP/RTU, а также 8 программируемых «сухих» контактов
Модификации
| ИБП | |
| GVSUPS20KHS | ИБП Galaxy VS мощностью 20 кВт и напряжением 400 В для внешних аккумуляторов, услуга моментального ввода в эксплуатацию в рабочее время |
| GVSUPS30KHS | ИБП Galaxy VS мощностью 30 кВт и напряжением 400 В для внешних аккумуляторов, услуга моментального ввода в эксплуатацию в рабочее время |
| GVSUPS40KHS | ИБП Galaxy VS мощностью 40 кВт и напряжением 400 В для внешних аккумуляторов, услуга моментального ввода в эксплуатацию в рабочее время |
| GVSUPS50KHS | ИБП Galaxy VS мощностью 50 кВт и напряжением 400 В для внешних аккумуляторов, услуга моментального ввода в эксплуатацию в рабочее время |
| GVSUPS60KHS | ИБП Galaxy VS мощностью 60 кВт и напряжением 400 В для внешних аккумуляторов, услуга моментального ввода в эксплуатацию в рабочее время |
| GVSUPS80KHS | ИБП Galaxy VS мощностью 80 кВт и напряжением 400 В для внешних аккумуляторов, услуга моментального ввода в эксплуатацию в рабочее время |
| GVSUPS100KHS | ИБП Galaxy VS мощностью 100 кВт и напряжением 400 В для внешних аккумуляторов, услуга моментального ввода в эксплуатацию в рабочее время |
Опции
- Классический батарейный шкаф (пустой или с батареями)
- Автомат защиты батарей
- Комплект параллельной работы
- Механическая байпасная панель
- Механическая байпасная панель для параллельной работы
- Литий-ионные батареи
- Сейсмокит
- Дополнительный фильтр защиты от пыли
Видео
Технические характеристики Galaxy VS 40 кВА (GVSUPS40KHS)
| Модель | Galaxy VS | ||||||
| Номинальная мощность (кВА/кВт) | 40/40 | ||||||
| Основные особенности | |||||||
| Топология | Двойное преобразование | ||||||
| Модульные блоки | Силовые модули, электронный байпас, блок управления | ||||||
| Дисплей | Цветной, диагональю 4.3 дюйма Светодиодная индикация, мнемосхема на дисплее | ||||||
| Связь | В комплекте сетевая карта (SNMP) и Modbus 8 сухих контактов (4 входных, 4 выходных) | ||||||
| Механический байпас | Да Встроенный механический байпас Опциональный внешний механический байпас | ||||||
| Параллельная работа | До 4 ИБП (3+1) | ||||||
| Эффективность | |||||||
| Двойное преобразование | До 97% | ||||||
| ECO режим | До 99% | ||||||
| ECOnversion режим | До 99% | ||||||
| Вход | |||||||
| Номинальное входное напряжение | 380/400/415 В | ||||||
| Диапазон входных напряжений (фаза-фаза) | +/-15% | ||||||
| Одиночный/Двойной ввод | Одиночный ввод по умолчанию. Переделка в двойной без дополнительных затрат. | ||||||
| Входная частота | 40-70Гц | ||||||
| Входной коэффициент гармоник (THDI) | 20 кВт: <5% 30-100 кВт: <3% | ||||||
| Входной коэффициент мощности | >0.99 при нагрузке >25 %, >0.95 при нагрузке> 15% | ||||||
| Подключения | Снизу по-умолчанию Сверху (с задним подводом кабеля) | ||||||
| Кабели | Медь | ||||||
| Выдерживаемый ток КЗ | 5kA | ||||||
| Контактор защиты от обратных токов | Включен | ||||||
| Выход | |||||||
| Номинальные выходные напряжения | 380/400/415 В | ||||||
| Коэффициент мощности | PF=1 (поддерживается нагрузка 0.7 опережающая - 0.7 запаздывающая без снижения мощности) | ||||||
| Точность поддержания выходного напряжения | +/- 1% | ||||||
| Частота | 50/60Hz +-0.1% при работе от внутреннего источника синхронизации | ||||||
| Перегрузочная способность | 1 мин при 150%; 10 мин при 125% | ||||||
| THDU выходного напряжения при линейной нагрузке | <1% | ||||||
| Свойства корпуса | |||||||
| Габариты | 521 x 1485 x 847 мм (ШxВxГ) | ||||||
| Вес (кг) | 210 | ||||||
| Уровень защиты IP | IP21 | ||||||
| Поддерживаемые батареи | VRLA, Li-ion | ||||||
| Номинал шины постоянного тока | 480-576В (на мощностях 50кВт, 100кВт) 384-576В (для всех других мощностей) | ||||||
| Мощность зарядного устройства | 20-40% от номинала ИБП (настраиваемо) | ||||||
| Окружающая среда | |||||||
| Уровень шума | 57дБ (70% нагрузка) / 65дБ (100% нагрузка) | ||||||
| Защита от пыли | Фильтр в комплекте, покрытие плат. | ||||||
| Сейсмостойкость | С доп. опцией. OSHPD сертификат. | ||||||
