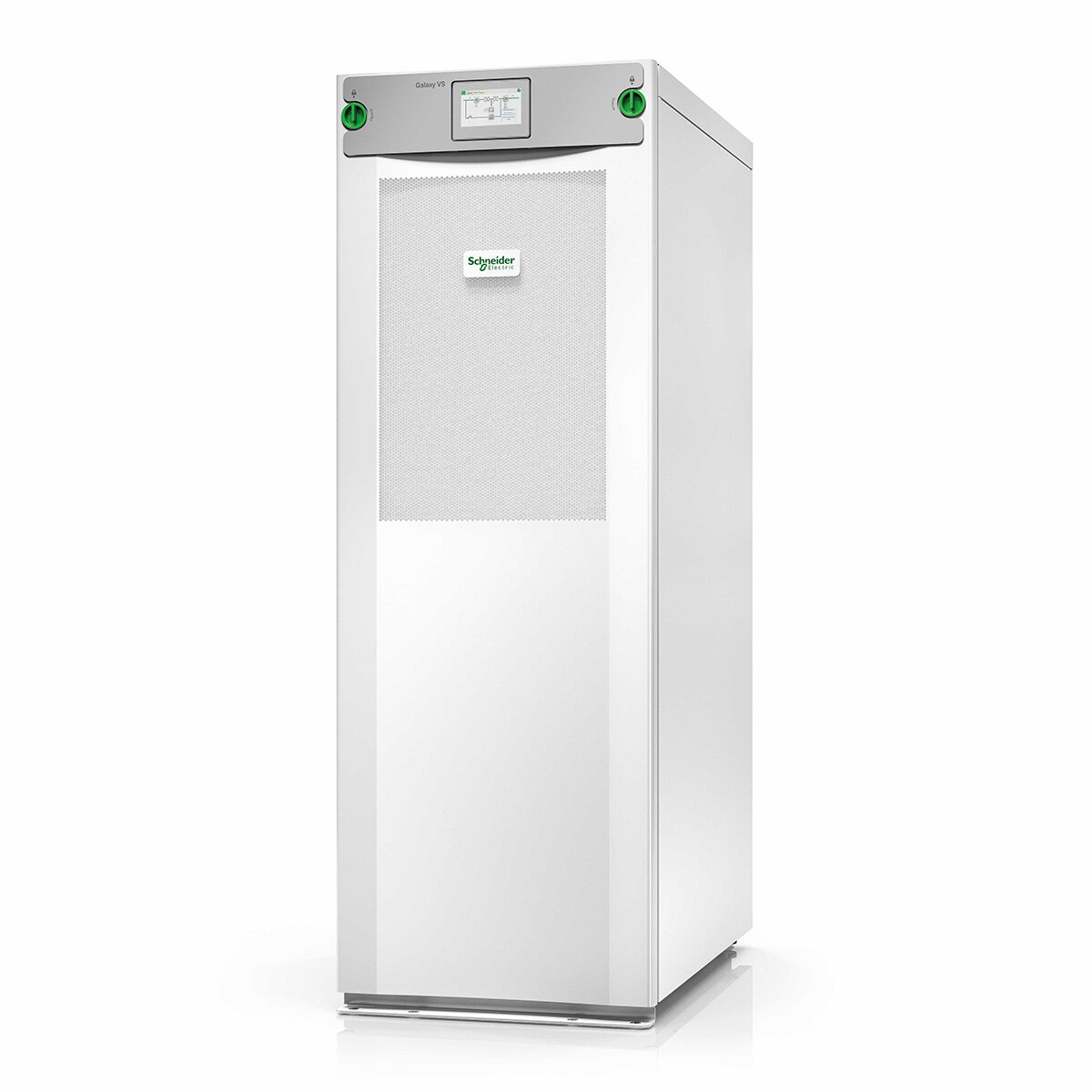

Galaxy VS

Galaxy VS
Доступные мощности: от 20 кВА до 100 кВА
Производитель: APC
Тип: On-line
Мощность: 20, 30, 40, 50, 60, 80, 100
Кол-во фаз вход/выход: 3:3
Трансформатор гальванической изоляции: Нет
Сферы применения: Автоматизация, ЦОД, Инфраструктуры, Транспорт, Промышленность, Серверы и сфера IT, Телекоммуникации


Настройка и инструкция

Открыть брошюру (PDF) Galaxy VS
Цена: по запросу, формируется исходя из:
  • актуального курса валют ЦБ РФ
  • опциональной необходимости проведения монтажных и пусконаладочных работ (ПНР) нашими инженерами
  • требуемых сроков и способов поставки
Для запроса стоимости оборудования Вы также можете отправить Ваше коммерческое предложение по email: spbinfo@jetushkauni-jet.ru или позвонить нам по телефону: 8-800-707-98-45
Доставка Все ИБП, приобретенные у нас, доставляются по всей территории России, по договоренности – в страны СНГ, включая Казахстан и Беларусь. Подробнее




Мы занимаемся обслуживанием оборудования APC по всей России - установкой, наладкой и ремонтом

Компания «Юниджет»:

Для того, чтобы купить ИБП или иное электрооборудование, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60


Описание

Galaxy VS — трехфазный источник бесперебойного питания двойного преобразования, новинка в линейке Schneider Electric. Мощность систем — от 20 до 100 кВА. Ориентирован на критические нагрузки в дата-центрах, объектах промышленности и коммерческих инфраструктурах. Обладает модульной архитектурой, позволяющей легко производить обслуживание ключевых узлов системы. Компактные размеры системы в унифицированном корпусе для всего диапазона мощностей позволяют размещать ИБП в ограниченном пространстве серверных и электрощитовых помещений. Дополнительным преимуществом системы является возможность использования литиевых батарей, что дает значительное преимущество по длительности срока эксплуатации, снижение тепловыделения и массогабаритных характеристик системы. Интеграция с цифровой инфраструктурой ЦОД и удобное программное обеспечение позволяют проводить оперативный мониторинг работы системы в едином рабочем пространстве.


Технические спецификации ИБП Galaxy VS

Руководство по установке ИБП Galaxy VS

Руководство по эксплуатации ИБП Galaxy VS


Ключевые особенности

  • Доступные мощности Schneider Electric Galaxy VS — 20 кВА, 30 кВА, 40 кВА, 50 кВА, 60 кВА, 80 кВА и 100 кВА;
  • Эффективность в онлайн-режиме — до 97%, отсутствие искажений выходного сигнала благодаря нулевому времени переключения в процессе преобразования переменного тока в постоянный и затем – постоянного тока в переменный;
  • Высокая перегрузочная способность системы; 1 минута при 150%; 10 минут при 125%;
  • Широкий диапазон входных напряжений;
  • Протестирован на выдерживание высоких токов короткого замыкания: 65 кА;
  • Коэффициент мощности системы равен единице;
  • Поддерживаются одиночный и двойной ввод электропитания;
  • Отсутствие снижения номинальной мощности системы при рабочей температуре до 40 градусов Цельсия;
  • Модульная архитектура системы с возможность самостоятельной замены модулей;
  • Возможность параллельного подключения дол 4 ИБП для резервирования или наращивания мощности;
  • Высокая скорость заряда аккумуляторных батарей;
  • Совместимость с литий-ионными батареями;
  • Компактные габариты системы;
  • Фронтальный доступ для удобного обслуживания ИБП;
  • Встроенный механический байпас;
  • Встроенная защита от обратного тока;
  • Встроенный воздушный фильтр;
  • Поддержка различных типов кабельных подводов;
  • Удобная транспортировка ИБП обеспечивается встроенными роликами;
  • Дополнительное защитное покрытие силовых плат позволяет эксплуатировать ИБП в условиях повышенной влажности;
  • Опциональный пакет сейсмической защиты;
  • Встроенная плата сетевого управления Web, SNMP, Modbus TCP/RTU, а также 8 программируемых «сухих» контактов

Модификации

ИБП

GVSUPS20KHS

ИБП Galaxy VS мощностью 20 кВт и напряжением 400 В для внешних аккумуляторов, услуга моментального ввода в эксплуатацию в рабочее время

GVSUPS30KHS

ИБП Galaxy VS мощностью 30 кВт и напряжением 400 В для внешних аккумуляторов, услуга моментального ввода в эксплуатацию в рабочее время

GVSUPS40KHS

ИБП Galaxy VS мощностью 40 кВт и напряжением 400 В для внешних аккумуляторов, услуга моментального ввода в эксплуатацию в рабочее время

GVSUPS50KHS

ИБП Galaxy VS мощностью 50 кВт и напряжением 400 В для внешних аккумуляторов, услуга моментального ввода в эксплуатацию в рабочее время

GVSUPS60KHS

ИБП Galaxy VS мощностью 60 кВт и напряжением 400 В для внешних аккумуляторов, услуга моментального ввода в эксплуатацию в рабочее время

GVSUPS80KHS

ИБП Galaxy VS мощностью 80 кВт и напряжением 400 В для внешних аккумуляторов, услуга моментального ввода в эксплуатацию в рабочее время

GVSUPS100KHS

ИБП Galaxy VS мощностью 100 кВт и напряжением 400 В для внешних аккумуляторов, услуга моментального ввода в эксплуатацию в рабочее время


Опции

  • Классический батарейный шкаф (пустой или с батареями)
  • Автомат защиты батарей
  • Комплект параллельной работы
  • Механическая байпасная панель
  • Механическая байпасная панель для параллельной работы
  • Литий-ионные батареи
  • Сейсмокит
  • Дополнительный фильтр защиты от пыли

Видео


Технические характеристики

Модель

Galaxy VS

Номинальная мощность (кВА/кВт)

20/20

30/30

40/40

50/50

60/60

80/80

100/100

Основные особенности

Топология

Двойное преобразование

Модульные блоки

Силовые модули, электронный байпас, блок управления

Дисплей

Цветной, диагональю 4.3 дюйма

Светодиодная индикация, мнемосхема на дисплее

Связь

В комплекте сетевая карта (SNMP) и Modbus 8 сухих контактов (4 входных, 4 выходных)

Механический байпас

Да

Встроенный механический байпас Опциональный внешний механический байпас

Параллельная работа

До 4 ИБП (3+1)

Эффективность

Двойное преобразование

До 97%

ECO режим

До 99%

ECOnversion режим

До 99%

Вход

Номинальное входное напряжение

380/400/415 В

Диапазон входных напряжений (фаза-фаза)

+/-15%

Одиночный/Двойной ввод

Одиночный ввод по умолчанию. Переделка в двойной без дополнительных затрат.

Входная частота

40-70Гц

Входной коэффициент гармоник (THDI)

20 кВт: <5%

30-100 кВт: <3%

Входной коэффициент мощности

>0.99 при нагрузке >25 %, >0.95 при нагрузке> 15%

Подключения

Снизу по-умолчанию

Сверху (с задним подводом кабеля)

Кабели

Медь

Выдерживаемый ток КЗ

5kA

Контактор защиты от обратных токов

Включен

Выход

Номинальные выходные напряжения

380/400/415 В

Коэффициент мощности

PF=1 (поддерживается нагрузка 0.7 опережающая - 0.7 запаздывающая без снижения мощности)

Точность поддержания выходного напряжения

+/- 1%

Частота

50/60Hz +-0.1% при работе от внутреннего источника синхронизации

Перегрузочная способность

1 мин при 150%; 10 мин при 125%

THDU выходного напряжения при линейной нагрузке

<1%

Свойства корпуса

Габариты

521 x 1485 x 847 мм (ШxВxГ)

Вес (кг)

210

250

Уровень защиты IP

IP21

Поддерживаемые батареи

VRLA, Li-ion

Номинал шины постоянного тока

480-576В (на мощностях 50кВт, 100кВт) 384-576В (для всех других мощностей)

Мощность зарядного устройства

20-40% от номинала ИБП (настраиваемо)

Окружающая среда



Уровень шума

57дБ (70% нагрузка) / 65дБ (100% нагрузка)

Защита от пыли

Фильтр в комплекте, покрытие плат.

Сейсмостойкость

С доп. опцией. OSHPD сертификат.
