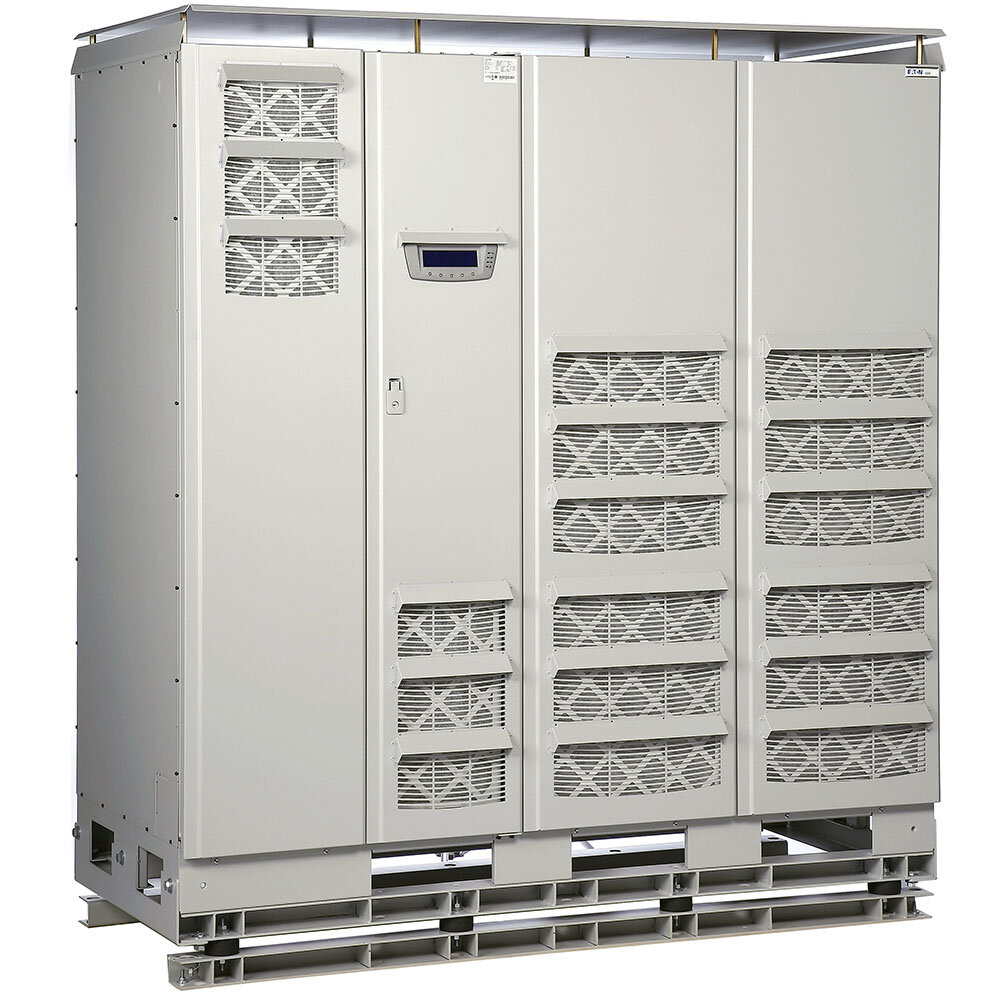

Eaton Power Xpert 9395M 450 кВА
Выберите мощность:
- актуального курса валют ЦБ РФ
- опциональной необходимости проведения монтажных и пусконаладочных работ (ПНР) нашими инженерами
- требуемых сроков и способов поставки
Настройка и инструкция
Открыть брошюру Eaton Power Xpert 9395M 450 кВАКомпания «Юниджет»:
- Осуществляет поставки энергетического оборудования ведущих производителей на территории Российской Федерации
- Реализует разработку индивидуальных инженерных проектов высокой степени сложности под нужды заказчиков
- Осуществляет пуско-наладочные работы (ПНР), ремонт и сервисное обслуживание электрооборудования
Для того, чтобы купить ИБП Eaton Power Xpert 9395M, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60
Российские аналоги с малым сроком поставки
Решения от Юниджет со сроком поставки не более 2 недель (при наличии на складе) с проведением пуско-наладочных работ на территории РФ силами наших инженеров. Для расчета стоимости обратитесь к нашим менеджерам.
Описание
Eaton Power Xpert Eaton 9395M Marine — источник бесперебойного питания (ИБП), предназначен для защиты самых ответственных нагрузок судов и морских платформ, обеспечивающий защиту критических нагрузок в суровых условиях эксплуатации, подверженных воздействию тряски и соленой воды. Топология с двойным преобразованием обеспечивает чистую синусоиду. Возможна работа нескольких ИБП в параллельной системе. Для снижения затрат ИБП спроектирован так, чтобы не смотря на высокую плотность мощности его было легко и удобно обслуживать.
Ключевые особенности
- Номинальная мощность Power Xpert 9395 Marine равна 450 кВА;
- Выходной коэффициент мощности 0,9 входной – 0,99;
- КПД в режиме двойного преобразования (без трансформатора, 100% нагрузка) – более 94%;
- Применение IGBT-транзисторов в инверторе и выпрямителе;
- Широкий диапазон входного напряжения (±20%);
- Номинальное входное и выходное напряжение – до 690 В (с трансформатором);
- Защита от обратного напряжения;
- Перегрузочная способность при работе на байпасе – до 115% непрерывно;
- Спроектирован и сертифицирован для обеспечения энергетической защиты навигационных систем, систем аварийного освещения и оповещения, компьютеризированных и навигационных систем крупных судов;
- Прост в установке - монтажные рельсы могут крепиться болтами или привариваться к палубе / переборке;
- Класс защиты IP22;
- Виброгасители в нижней и боковой частях шкафа;
- Все обслуживание ИБП происходит через фронтальную панель;
- Возможность создания параллельной системы 5+1 в целях увеличения мощности или резервирования;
- Опциональный трансформатор гальванической развязки;
- Встроенный автоматический байпас;
- Опциональный ручной байпас для моделей до 550 кВА;
- Может выступать в качестве преобразователя частоты (50 Гц в 60 Гц и обратно);
- Поддержка аккумуляторных батарей VRLA, AGM, Gel, никель-кадмиевых (по запросу), с жидкостным элементом;
- Интеллектуальная система предотвращения перезаряда и глубокого разряда аккумуляторных батарей;
- Четыре слота для плат коммуникации (для подключения плат SNMP, ModBus/JBus, релейных плат, платы параллельного подключения, удаленного дисплея ViewUPS), серийный порт, релейные контакты (5 входных и 1 выходной, программируемые);
- ЖК-дисплей с графическим интерфейсом;
- Опциональные внешние батарейные кабинеты
Технические характеристики Eaton Power Xpert 9395M 450 кВА
| Номинальная выходная мощность ИБП (коэфф. мощности 0,9) | ||||||||
| кВА | 450 | |||||||
| кВт | 408 | |||||||
| Общие характеристики | ||||||||
| КПД в режиме двойного преобразования (при полной нагрузке) | > 94% (без трансформатора) | |||||||
| КПД в режиме двойного преобразования (при нагрузке 50%) | > 93% (без трансформатора) | |||||||
| VMMS (двойное преобразование) | значительно повышается эффективность при низких нагрузках | |||||||
| Эффективность (ESS) | до 99% | |||||||
| Параллельное подключение по технологии Hot Sync | 5 + 1 | |||||||
| Возможность обновления на месте | Присутствует | |||||||
| Топология инвертора / выпрямителя | ШИМ на IGBT- транзисторах | |||||||
| Уровень шума | < 76 дБ; < 81 дБ (825 и 1100 кВА) | |||||||
| Colour | RAL 7035 | |||||||
| Входные характеристики | ||||||||
| Номинальное напряжение | 220/380, 230/400, 240/415 В, 50 /60 Гц | |||||||
| с дополнительным трансформатором — | 230, 440, 480, 690 В | |||||||
| Диапазон входного напряжения | +15% / -15%, +10% / -10% для байпаса | |||||||
| Диапазон частоты | 45 - 65 Гц | |||||||
| Входной коэффициент мощности | 0,99 | |||||||
| ITHD | < 3-5% при номинальной нагрузке | |||||||
| Плавный наброс нагрузки | Присутствует | |||||||
| Защита от обратного напряжения | Присутствует | |||||||
| Выходные характеристики | ||||||||
| Номинальное напряжение | 220/380, 230/400, 240/415 В, 50 /60 Гц | |||||||
| - с дополнительным трансформатором | 230, 440, 480, 690 В | |||||||
| Искажение выходного напряжения | <3% (100% линейная нагрузка); <5% (стандартная нелинейная нагрузка) | |||||||
| Выходной коэффициент мощности | 0,9 (т.е. 247 кВт при 275 кВА) | |||||||
| Диапазон коэффициента мощности нагрузки | 0,7 индуктивного — 0,8 емкостного характера | |||||||
| Допустимая перегрузка | 10 мин. — 100 -110%; 30 сек. — 110 -125%; | |||||||
| Допустимая перегрузка при работе на байпасе | Непрерывная < 115%, 20 мс — 1000% Примечание! Перегрузка может быть ограничена номиналом предохранителя. | |||||||
| Характеристики батарей | ||||||||
| Тип | VRLA, AGM, Gel, Wet Cell (NiCd batteries on request) | |||||||
| Метод зарядки | Технология ABM или Float | |||||||
| Температурная компенсация | Дополнительно | |||||||
| Номинальная мощность | 480 В (40*12 В, 240 элем.) | |||||||
| Ток зарядки /модель | 275 | 550 | 825 | 1100 | ||||
| *Ограничено макс. номиналом входного тока ИБП. | ||||||||
| Габариты и масса | ||||||||
| 450 кВА | 1904 x 1152 x 2158 мм (Ш*Г*В) | 1600 кг | ||||||
| 450 кВА с избыточностью | 2644 x 1152 x 2158 мм | 2400 кг | ||||||
| Опции | ||||||||
| (Англ.) | External battery cabinets with long-life batteries, NiCd batteries on request, X-Slot connectivity (Web/SNMP, ModBus/Jbus, Relay, Hot Sync, ViewUPS-X remote display), integrated manual bypass for 225-550 kVA | |||||||
| Коммуникационные возможности | ||||||||
| X-Slot | 4 коммуникационных разъема | |||||||
| Последовательные порты | 1 шт. | |||||||
| Релейные входы /выходы | Программируемые, 5/1 | |||||||
