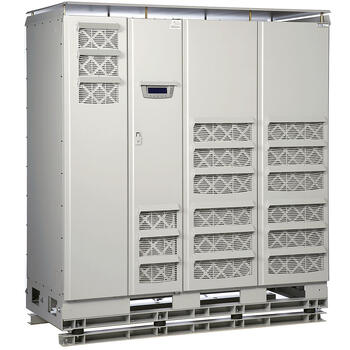

Eaton Power Xpert 9395M 225 кВА
Доступные мощности: от 225 кВА до 1100 кВА
Производитель: Eaton
Сферы применения: Инфраструктуры, Промышленность, Транспорт
Тип: On-line
Мощность, кВА: 225
Кол-во фаз вход/выход: 3:3
Напряжение: 220, 230, 240, 380, 400, 415
Подключение в параллель: Да
Трансформатор гальванической изоляции: Опция
Формфактор: Вертикальный корпус (Tower)

Настройка и инструкция

Открыть брошюру (PDF) Eaton Power Xpert 9395M 225 кВА
Цена: по запросу, формируется исходя из:
  • актуального курса валют ЦБ РФ
  • опциональной необходимости проведения монтажных и пусконаладочных работ (ПНР) нашими инженерами
  • требуемых сроков и способов поставки
Для запроса стоимости оборудования Вы также можете отправить Ваше коммерческое предложение по email: spbinfo@jetushkauni-jet.ru или позвонить нам по телефону: 8-800-707-98-45
Доставка Все ИБП, приобретенные у нас, доставляются по всей территории России, по договоренности – в страны СНГ, включая Казахстан и Беларусь. Подробнее




Мы занимаемся обслуживанием оборудования Eaton в Санкт-Петербурге и области - установкой, наладкой и ремонтом

Компания «Юниджет»:

Для того, чтобы купить ИБП Eaton Power Xpert 9395M, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60


Описание

Eaton Power Xpert Eaton 9395M Marine — источник бесперебойного питания (ИБП), предназначен для защиты самых ответственных нагрузок судов и морских платформ, обеспечивающий защиту критических нагрузок в суровых условиях эксплуатации, подверженных воздействию тряски и соленой воды. Топология с двойным преобразованием обеспечивает чистую синусоиду. Возможна работа нескольких ИБП в параллельной системе. Для снижения затрат ИБП спроектирован так, чтобы не смотря на высокую плотность мощности его было легко и удобно обслуживать.


Ключевые особенности

  • Номинальная мощность Power Xpert 9395 Marine равна 225 кВА;
  • Выходной коэффициент мощности 0,9 входной – 0,99;
  • КПД в режиме двойного преобразования (без трансформатора, 100% нагрузка) – более 94%;
  • Применение IGBT-транзисторов в инверторе и выпрямителе;
  • Широкий диапазон входного напряжения (±20%);
  • Номинальное входное и выходное напряжение – до 690 В (с трансформатором);
  • Защита от обратного напряжения;
  • Перегрузочная способность при работе на байпасе – до 115% непрерывно;
  • Спроектирован и сертифицирован для обеспечения энергетической защиты навигационных систем, систем аварийного освещения и оповещения, компьютеризированных и навигационных систем крупных судов;
  • Прост в установке - монтажные рельсы могут крепиться болтами или привариваться к палубе / переборке;
  • Класс защиты IP22;
  • Виброгасители в нижней и боковой частях шкафа;
  • Все обслуживание ИБП происходит через фронтальную панель;
  • Возможность создания параллельной системы 5+1 в целях увеличения мощности или резервирования;
  • Опциональный трансформатор гальванической развязки;
  • Встроенный автоматический байпас;
  • Опциональный ручной байпас для моделей до 550 кВА;
  • Может выступать в качестве преобразователя частоты (50 Гц в 60 Гц и обратно);
  • Поддержка аккумуляторных батарей VRLA, AGM, Gel, никель-кадмиевых (по запросу), с жидкостным элементом;
  • Интеллектуальная система предотвращения перезаряда и глубокого разряда аккумуляторных батарей;
  • Четыре слота для плат коммуникации (для подключения плат SNMP, ModBus/JBus, релейных плат, платы параллельного подключения, удаленного дисплея ViewUPS), серийный порт, релейные контакты (5 входных и 1 выходной, программируемые);
  • ЖК-дисплей с графическим интерфейсом;
  • Опциональные внешние батарейные кабинеты

Технические характеристики Eaton Power Xpert 9395M 225 кВА

Номинальная выходная мощность ИБП (коэфф. мощности 0,9)

кВА

225

кВт

204

Общие характеристики

КПД в режиме двойного преобразования (при полной нагрузке)

> 94% (без трансформатора)

КПД в режиме двойного преобразования (при нагрузке 50%)

> 93% (без трансформатора)

VMMS (двойное преобразование)

значительно повышается эффективность при низких нагрузках

Эффективность (ESS)

до 99%

Параллельное подключение по технологии Hot Sync

5 + 1

Возможность обновления на месте

Присутствует

Топология инвертора / выпрямителя

ШИМ на IGBT- транзисторах

Уровень шума

< 76 дБ; < 81 дБ (825 и 1100 кВА)

Colour

RAL 7035

Входные характеристики

Номинальное напряжение

220/380, 230/400, 240/415 В, 50 /60 Гц

с дополнительным трансформатором —

 230, 440, 480, 690 В

Диапазон входного напряжения

+15% / -15%, +10% / -10% для байпаса

Диапазон частоты

45 - 65 Гц

Входной коэффициент мощности

0,99

 ITHD

< 3-5% при номинальной нагрузке

Плавный наброс нагрузки

Присутствует

Защита от обратного напряжения

Присутствует

Выходные характеристики

Номинальное напряжение

220/380, 230/400, 240/415 В, 50 /60 Гц

- с дополнительным трансформатором

230, 440, 480, 690 В

Искажение выходного напряжения

<3% (100% линейная нагрузка); <5% (стандартная нелинейная нагрузка)

Выходной коэффициент мощности

0,9 (т.е. 247 кВт при 275 кВА)

Диапазон коэффициента мощности нагрузки

0,7 индуктивного — 0,8 емкостного характера

Допустимая перегрузка

10 мин. — 100 -110%; 30 сек. — 110 -125%;
10 сек. — 125 -150%; 300 мс > 150%

Допустимая перегрузка при работе на байпасе

Непрерывная < 115%, 20 мс — 1000% Примечание! Перегрузка может быть ограничена номиналом предохранителя.

Характеристики батарей

Тип

VRLA, AGM, Gel, Wet Cell (NiCd batteries on request)

Метод зарядки

Технология ABM или Float

Температурная компенсация

Дополнительно

Номинальная мощность

480 В (40*12 В, 240 элем.)

Ток зарядки /модель
По умолчанию, A
Максимально, A*

275
38
83

550
76
166

825
114
249

1100
152
332

*Ограничено макс. номиналом входного тока ИБП.

Габариты и масса

225 кВА

1364 x 1152 x 2158 мм (Ш*Г*В)

1000 кг

225 кВА с избыточностью

1904 x 1152 x 2158 мм

1600 кг

Опции

(Англ.)

External battery cabinets with long-life batteries, NiCd batteries on request, X-Slot connectivity (Web/SNMP, ModBus/Jbus, Relay, Hot Sync, ViewUPS-X remote display), integrated manual bypass for 225-550 kVA

Коммуникационные возможности

X-Slot

4 коммуникационных разъема

Последовательные порты

1 шт.

Релейные входы /выходы

Программируемые, 5/1
