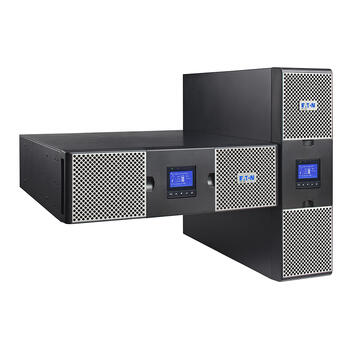

Eaton 9PX 6 кВА

Технические данные

5 кВА

6 кВА

8 кВА

11 кВА

Номинальные значения (кВА/кВт)

5 кВА/4,5 кВт

6 кВА/5,4 кВт

8 кВА/7,2 кВт

11 кВА/10 кВт

Электрические характеристики

Технология

Двойное преобразование напряжения с системой коррекции коэффициента мощности (PFC)

Номинальное напряжение:

200/208/220/230/240 В

200/208/220/230/240/250  В

Диапазон входного напряжения

176-276 В без снижения номинальной мощности (до 100–276 В со снижением номинальной мощности)

Выходное напряжение/THDU

200/208/220/230/240 В +/– 1%; THDU <2%

200/208/220/230/240/250 В +/– 1%; THDU <2%

Диапазон частоты на входе/THDI

40-70 Гц, 50/60 Гц автовыбор, возможность работы в качестве частотного преобразователя, THDI < 5%

КПД

До 94% в режиме онлайн, 98% в режиме высокой производительности

До 95% в режиме онлайн, 98% в режиме высокой производительности

Крест-фактор / Ток короткого замыкания

3:1/90 А

3:1/90 А

3:1/120 А

3:1/150 А

Допустимая перегрузка

102–110 % : 120 с, 110–125 %: 60 с, 125–150 %: 10 с, >150 %: 500 мс

102–110 % : 120 с, 110–125 %: 60 с, 125–150 %: 10 с, >150 %: 900 мс

Подключения

Вход

Клеммная колодка (до 10 мм²)

Клеммная колодка (до 16 мм²)

Terminal block (up to 16mm2)

Выходы

Клеммная колодка + 2 управляемых группы по 4 IEC C13 (10А) + 2 IEC C19 Клеммная колодка (16А)

Выходы с сервисным байпасом HotSwap

Клеммная колодка + 3 IEC C13 (10 A) + 2 IEC C19 (16 A)

Клеммная колодка + 4 IEC C19 (16 А)

Батареи

Стандартное время автономной работы при 50 и 70% нагрузки*

9PX

13/10 мин

11/8 мин

20/15 мин

13/9 мин

9PX + 1 EBM

60/40 мин

48/34 мин

48/32 мин

32/21 мин

9PX + 4 EBM

220/150 мин

170/120 мин

140/100 мин

100/70 мин

Управление зарядом батарей

ABM® и заряд с термокомпенсацией (выбирается пользователем), автоматическое тестирование батареи, защита от глубокого разряда, автоматическое распознавание внешних батарейных блоков.

Коммуникация

Коммуникационные  порты

1 USB-порт, 1 последовательный порт RS232 (порты USB и RS232 не могут использоваться одновременно), 4 сухих контакта (DB9), 1 мини клеммная колодка для удаленного включения/отключения (ROO) и 1 для удаленного отключения электропитания (RPO), 1 DB15 для параллельного подключения.

Коммуникационное гнездо

1 гнездо для карты Network-MS (включено в версию Netpack), карты ModBus-MS или Relay-MS.

Условия эксплуатации, стандарты и сертификаты

Рабочий диапазон температуры

0 до 40°C непрерывно

Уровень шума

<45 Дб

<45 Дб

<48Дб

<50 Дб

Безопасность

IEC/EN 62040-1, UL 1778, CSA 22.2

Электромагнитная совместимость, рабочие характеристики

IEC/EN 62040 -2 , FCC Класс A, IEC/EN 62040-3 (Рабочие характеристики)

Сертификаты

ГОСТ-Р, CE, CB-отчет (TUV), UL

Габариты Ш x В x Г / Вес

ИБП

440(19’’) x 130(3U) x 685 мм / 48 кг

440(19’’) x 130(3U) x 685 мм / 48 кг

440(19’’) x 260(6U) x 700 мм / 84 кг

440(19’’) x 260(6U) x 700 мм / 86 кг

Внешний батарейный модуль (EBM)

440(19’’) x 130(3U) x 645 мм / 68 кг

440(19’’) x 130(3U) x 645 мм / 68 кг

440(19’’) x 130(3U) x 680 мм / 65 кг

440(19’’) x 130(3U) x 680 мм / 65 кг

Силовой модуль

–

–

440(19’’) x 130(3U) x 700 мм / 19 кг

440(19’’) x 130(3U) x 700 мм / 21 кг

Поддержка и обслуживание клиентов

Гарантия

2 года

 *Продолжительность автономной работы при коэффициенте мощности 0,7. Время автономной работы дано приблизительно и может варьироваться в зависимости от конфигурации оборудования, возраста батареи, температуры и т.д.

ИБП с сервисным байпасом HotSwap

9PX5KiBP

9PX6KiBP

9PX8KiBP

9PX11KiBP

ИБП с сетевой картой и комплектом стоечного крепления

9PX5KiRTN

9PX6KiRTN

–

–

ИБП с сервисным байпасом HotSwap, сетевой картой и комплектами стоечного крепления

–

–

9PX8KiRTNBP

9PX11KiRTNBP

Внешний батарейный модуль (EBM)

9PXEBM180

9PXEBM180

9PXEBM240

9PXEBM240

Силовой модуль

–

–

9PX8KiPM

9PX11KiPM

Сервисный байпас HotSwap

MBP6Ki

MBP6Ki

MBP11Ki

MBP11Ki

Трансформатор

TFMR11Ki

TFMR11Ki

TFMR11Ki

TFMR11Ki

Внешнее зарядное устройство с комплектом стоечного крепления

–

–

SC240RT

SC240RT

Кабель подключения батарейного блока 1,8 м

EBMCBL180

EBMCBL180

EBMCBL240

EBMCBL240

Система интегрирования батарей

BINTSYS

BINTSYS

BINTSYS

BINTSYS

Комплект стоечного крепления

9RK

9RK

9RK

9RK
