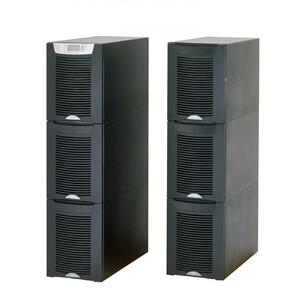

Eaton 9355
Выберите мощность:
- актуального курса валют ЦБ РФ
- опциональной необходимости проведения монтажных и пусконаладочных работ (ПНР) нашими инженерами
- требуемых сроков и способов поставки
Компания «Юниджет»:
- Осуществляет поставки энергетического оборудования ведущих производителей на территории Российской Федерации
- Реализует разработку индивидуальных инженерных проектов высокой степени сложности под нужды заказчиков
- Осуществляет пуско-наладочные работы (ПНР), ремонт и сервисное обслуживание электрооборудования
Для того, чтобы купить ИБП или иное электрооборудование, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60
Описание
Eaton 9355 – модель трехфазного источника бесперебойного питания (ИБП) двойного преобразования. Eaton 9355 является оптимальным выбором для обеспечения постоянной и надежной защиты сетевых устройств предприятия, серверного оборудования и небольших ЦОДов. Также примерами применения могут служить системы видеонаблюдения или видеостены\видеостолы на основе ЖК-панелей. Поддерживают работу в параллельном режиме без использования промежуточных кабелей связи. Возможна установка дополнительных батарейных модулей. ИБП просты в обслуживании за счет удобного комплектного ПО и встроенного LCD-дисплея.
Инструкция Eaton 9355 8 кВА - 15 кВА
Инструкция Eaton 9355 20 кВА - 40 кВА
Брошюра Eaton 9355 20 кВА - 40 кВА
Брошюра Eaton 9155/9355 8 кВА - 15 кВА
Ключевые особенности
- Доступные мощности Eaton 9355 – 8 кВА, 10 кВА, 12 кВА, 15 кВА, 20 кВА, 30 кВА (КМ = 0,9; 7,2 кВт, 9 кВт, 10,8 кВт, 13,5 кВт, 18 кВт, 27 кВт);
- Оптимизированы для работы с приложениями сетевых инфраструктур, включая серверные комнаты, вычислительное оборудование, небольшие ЦОД;
- Модели с однофазным или трехфазным входом, однофазным или трехфазным выходом;
- Бестрансформаторная архитектура с высокими показателями эффективности;
- КПД, достигающий 92%, активная коррекция входного коэффициента мощности (0,99);
- Выходной коэффициент мощности 0,9;
- Параллельная работа двух и более ИБП при отсутствии управляющих кабелей, в целях повышения надежности;
- Технология трехступенчатого заряда аккумуляторных батарей для продления срока службы;
- Полная совместимость с ДГУ (дизель-генераторными установками);
- Компактные габариты, позволяющие использовать один или несколько ИБП в общей системе на минимальной площади;
- Графический ЖК-дисплей с русскоязычным интерфейсом;
- Два коммуникационных разъема X-Slot, последовательный порт, программируемые релейные входы (два) и выход;
Опции
- Изолирующий трансформатор гальванической развязки;
- Аккумуляторные батареи с увеличенным сроком службы (64 Ач, 96 Ач):
- Дополнительные внешние батарейные модули;
- Дополнительный разъем для подключения коммуникационного адаптера Web /SNMP, ModBus / JBus, Relay, Hot Sync, удаленного дисплея ViewUPS;
- Модуль организации параллельной работы;
- Ручной байпас (встроенный);
- Сервисный байпас (внешний);
- Датчик окружающей среды;
- Дополнительное программное обеспечение для управления и мониторинга ИБП;
- Стоечные модули распределения питания (от 4 до 45 розеток)
Модификации
| ИБП с однофазным входом | |||||
| Код изделия | Наименование в каталоге | Емкость | Автономная работа | Габариты ВxШxГ (мм) | Масса (кг) |
| 1022532 | 9155-8-S-10-32x7Ач | 8 кВА/7,2 кВт | 10 мин. | 817x305x702 | 155 |
| 1022533 | 9155-8-S-15-32x9Ач | 8 кВА/7,2 кВт | 15 мин. | 817x305x702 | 160 |
| 1022534 | 9155-8-S-28-64x7Ач | 8 кВА/7,2 кВт | 28 мин. | 1214x305x702 | 250 |
| 1022535 | 9155-8-S-33-64x9Ач | 8 кВА/7,2 кВт | 33 мин. | 1214x305x702 | 275 |
| 1022536 | 9155-10-S-10-32x9Ач | 10 кВА/9 кВт | 10 мин. | 817x305x702 | 160 |
| 1022537 | 9155-10-S-20-64x7Ач | 10 кВА/9 кВт | 20 мин. | 1214x305x702 | 250 |
| 1022538 | 9155-10-S-25-64x9Ач | 10 кВА/9 кВт | 25 мин. | 1214x305x702 | 275 |
| 1022480 | 9155-8-N-10-32x7Ач | 8 кВА/7,2 кВт | 10 мин. | 817x305x702 | 155 |
| 1022481 | 9155/9355-8-N-15-32x9Ач | 8 кВА/7,2 кВт | 15 мин. | 817x305x702 | 160 |
| 1022482 | 9155-8-N-28-64x7Ач | 8 кВА/7,2 кВт | 28 мин. | 1214x305x702 | 250 |
| 1022483 | 9155/9355-8-N-33-64x9Ач | 8 кВА/7,2 кВт | 33 мин. | 1214x305x702 | 275 |
| 1022484 | 9155/9355-10-N-10-32x9Ач | 10 кВА/9 кВт | 10 мин. | 817x305x702 | 160 |
| 1022485 | 9155-10-N-20-64x7Ач | 10 кВА/9 кВт | 20 мин. | 1214x305x702 | 250 |
| 1022486 | 9155/9355-10-N-25-64x9Ач | 10 кВА/9 кВт | 25 мин. | 1214x305x702 | 275 |
| 1022487 | 9155/9355-12-N-8-32x9Ач | 12 кВА/10,8 кВт | 8 мин. | 817x305x702 | 160 |
| 1022488 | 9155-12-N-15-64x7Ач | 12 кВА/10,8 кВт | 15 мин. | 1214x305x702 | 250 |
| 1022489 | 9155/9355-12-N-20-64x9Ач | 12 кВА/10,8 кВт | 20 мин. | 1214x305x702 | 275 |
| 1022490 | 9155/9355-15-N-5-32x9Ач | 15 кВА/13,5 кВт | 5 мин. | 817x305x702 | 160 |
| 1022491 | 9355-15-N-10-64x7Ач | 15 кВА/13,5 кВт | 10 мин. | 1214x305x702 | 250 |
| 1022492 | 9155/9355-15-N-15-64x9Ач | 15 кВА/13,5 кВт | 15 мин. | 1214x305x702 | 275 |
| 1026598 | 9155/9355-20-N-5-1x9Ач-MBS | 20 кВА/18 кВт | 5 мин. | 1684x494x762 | 300 |
| 1026599 | 9155/9355-20-N-13-2x9Ач-MBS | 20 кВА/18 кВт | 13 мин. | 1684x494x762 | 400 |
| 1026600 | 9155/9355-20-N-22-3x9Ач-MBS | 20 кВА/18 кВт | 22 мин. | 1684x494x762 | 500 |
| 1026601 | 9155/9355-20-N-31-4x9Ач-MBS | 20 кВА/18 кВт | 31 мин. | 1684x494x762 | 600 |
| 1026602 | 9155/9355-30-N-7-2x9Ач-MBS | 30 кВА/27 кВт | 7 мин. | 1684x494x762 | 400 |
| 1026603 | 9155/9355-30-N-13-3x9Ач-MBS | 30 кВА/27 кВт | 12 мин. | 1684x494x762 | 500 |
| 1026604 | 9155/9355-30-N-20-4x9Ач-MBS | 30 кВА/27 кВт | 20 мин. | 1684x494x762 | 600 |
| 1025795 | 9355-40-N-8-3x9Ah-MBS | 40 кВА/36 кВт | 8 мин. | 1684x494x762 | 517 |
| 1025796 | 9355-40-N-12-4x9Ah-MBS | 40 кВА/36 кВт | 12 мин. | 1684x494x762 | 617 |
| 1022561 | 9X55-BAT5-64x7Ач | 2x32x7 Ач | См. спецификацию | 817x305x699 | 195 |
| 1022562 | 9X55-BAT5-96x7Ач | 3x32x7 Ач | См. спецификацию | 1214x305x699 | 310 |
| 1025169 | 9355-BAT-1x24Ач (30 кВА) | 1x36x24 Ач | См. спецификацию | 1684x494x758 | 510 |
| 1025170 | 9355-BAT-2x24Ач (30 кВА) | 2x36x24 Ач | См. спецификацию | 1684x494x758 | 870 |
Видео
Технические характеристики
| Номинальная выходная мощность ИБП (коэфф. мощности 0,9) | |||||||
| кВА | 8 | 10 | 12 | 15 | 20 | 30 | 40 |
| кВт | 7.2 | 9 | 10.8 | 13.5 | 18 | 27 | 36 |
| Общие характеристики | |||||||
| КПД в режиме двойного преобразования (при полной нагрузке) | 92% | 93% | |||||
| КПД в режиме двойного преобразования (при нагрузке 50%) | 90% | 91% | |||||
| КПД в режиме высокой эффективности | до 98% | - | |||||
| Параллельное подключение по технологии Hot Sync | 4 | ||||||
| Возможность обновления на месте | Присутствует | ||||||
| Топология инвертора / выпрямителя | ШИМ на IGBT- транзисторах | ||||||
| Уровень шума | <50 дБ | ||||||
| Высота | 1000 м без понижения характеристик (макс. 2000 м) | ||||||
| Входные характеристики | |||||||
| Вход | 3 фазы + N + PE | ||||||
| Номинальное напряжение | 220 /380, 230 /400, 240 /415 В, 50 /60 Гц | ||||||
| Диапазон входного напряжения | ±20% от номинала при 100% нагрузке, 50%, +20% от номинала при нагрузке 50% | ||||||
| Диапазон частоты | 45 - 65 Гц | ||||||
| Входной коэффициент мощности | 0,99 | ||||||
| КНИ потребляемого тока | < 4,5% | ||||||
| Плавный наброс нагрузки | Присутствует | ||||||
| Защита от обратного напряжения | Присутствует | ||||||
| Выходные характеристики | |||||||
| Выход | 3 фазы + N + PE | ||||||
| Номинальное напряжение | 220 /380, 230 /400, 240 /415 В, 50 /60 Гц | ||||||
| Искажение выходного напряжения | <3% (100% линейная нагрузка); <5% (стандартная нелинейная нагрузка) | ||||||
| Выходной коэффициент мощности | 0,9 (т.е. 9 кВт при 10 кВА) | 0,9 (т.е. 27 кВт при 30 кВА) | |||||
| Диапазон коэффициента мощности нагрузки | 0,7 индуктивного — 0,8 емкостного характера | ||||||
| Допустимая перегрузка | 10 мин. — 100 -110%; 1 мин. — 110 -125%; 5 сек. — 125-150%; 300 мс > 150% | ||||||
| Допустимая перегрузка при работе на байпасе | 60 мин. — 100 -110%; 10 мин. — 110 -125%; 1 мин. — 125 -150% | ||||||
| Характеристики батарей | |||||||
| Тип | VRLA, NiCD | ||||||
| Метод зарядки | Технология ABM или Float | ||||||
| Температурная компенсация | Дополнительно | ||||||
| Номинальная мощность | 384 В (32*12 В, 192 элем.) | 432 В (32*12 В, 216 элем.) | |||||
| Ток зарядки | По умолчанию 3 A | По умолчанию 3 A | |||||
| *Ограничено макс. номиналом входного тока ИБП | |||||||
| Опции | |||||||
|
| Изолирующий трансформатор, батареи с увеличенным сроком службы, внешние батарейные модули, разъем X- слот (для подключения адаптеров Web /SNMP, ModBus / JBus, Relay, Hot Sync, удаленного дисплея ViewUPS), модуль параллельной работы Hot Sync, встроенный ручной байпас, внешний сервисный байпас. | Изолирующий трансформатор, батареи с увеличенным сроком службы, ВБМ, разъем X- слот (для подключения адаптеров Web /SNMP, ModBus /JBus, Relay, Hot Sync, удаленного дисплея ViewUPS), модуль параллельной работы Hot Sync, встроенный ручной байпас, внешний сервисный байпас. | |||||
| Коммуникационные возможности | |||||||
| X-Slot | 2 коммуникационных разъема | ||||||
| Последовательные порты | 1 шт. | ||||||
| Релейные входы /выходы | Программируемые, 2 /1 | ||||||
| Сертификация | |||||||
| Безопасность (сертификация CB) | IEC 62040-1, IEC 60950-1 | ||||||
| EMC | IEC 62040-2 | ||||||
| Производительность | IEC 62040-3 | ||||||
