Eaton 9155M 30 кВА

Настройка и инструкция

Открыть брошюру Eaton 9155M 30 кВА

Описание

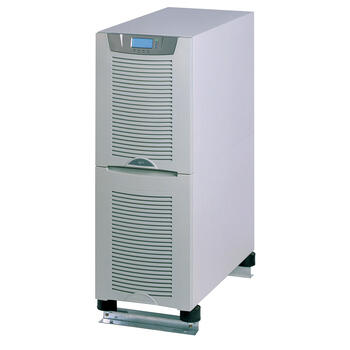

ИБП Eaton 9155M 30 кВА серии Marine — это трехфазная система двойного преобразования энергии, предназначенная для защиты критических нагрузок в промышленных и инфраструктурных приложениях, а также для использования в навигационных, компьютеризированных и коммуникационных системах судов. Устройство обладает номинальной мощностью 30 кВА (27 кВт) и поддерживает напряжение от 220 до 415 В. Коэффициент мощности составляет 0,99 на входе и 0,9 на выходе.

ИБП сертифицирован по классу защиты IP22, что обеспечивает надежную эксплуатацию в условиях повышенной влажности и воздействия внешних факторов. Конструктивные особенности корпуса исключают негативное воздействие вибраций и толчков, а монтажные рельсы могут крепиться болтами или привариваться к палубе/переборке. Система поддерживает параллельное подключение до 4 ИБП для повышения мощности или резервирования без использования промежуточных кабелей связи.

ИБП имеет низкий уровень шума (до 50 дБ) и компактные габариты, что упрощает его установку в ограниченном пространстве. Поддерживаются как внутренние, так и внешние аккумуляторные батареи, а также возможна установка гальванического трансформатора для дополнительной защиты. ЖК-дисплей с графическим интерфейсом и удобное комплектное ПО упрощают обслуживание и управление устройством.

---

Брошюра ИБП Eaton серии Marine

---

Ключевые особенности

• Номинальная мощность Eaton 9155M равна 30 кВА;
• Сертифицированы в соответствии с CE, DNV, BV и ABS PDA как оборудование с подтвержденными техническими характеристиками для эксплуатации в условиях прибрежной инфраструктуры (порты, доки и так далее) и на морских судах (для систем автоматизации, коммуникации и навигации, компьютерных систем);
• Класс защиты IP22 по-умолчанию;
• Компактные габариты корпусов, монтажные рельсы могут крепиться болтами или привариваться к палубе / переборке;
• Топология двойного преобразования в основе архитектуры ИБП;
• Выходной коэффициент мощности 0,9, входной – 0,99;
• Широкий диапазон частоты (45 Гц – 65 Гц) и входного напряжения (±20% от номинала);
• Виброгасители в нижней и боковой частях шкафа;
• Все обслуживание ИБП происходит через фронтальную панель;
• Возможность параллельного соединения до 4 ИБП в целях повышения мощности или резервирования;
• Внутренние встроенные автоматический и ручной байпасы;
• ЖК-дисплей с графическим интерфейсом;
• Возможность установки встроенного трансформатора и блоков аккумуляторных батарей;
• Два разъема для подключения плат SNMP, ModBus/JBus, релейных плат, платы параллельного подключения, удаленного дисплея ViewUPS

---

Модификации

Наименование	Мощность	Габариты ВxШxГ (мм)	Масса (кг)
ИБП с трехфазным входом
9155-30-NT-M	30 кВА / 27 кВт	1745x575x762 (+200) мм		450
Внешние батарейные шкафы
9X55-BAT-M-64x7 Ач	2x32x1 Ач	880x347x718 (+150) мм			217/237
9X55-BAT-M-96x7 Ач	3x32x7 Ач	1278x347x718 (+150) мм			323/348
9X55-BAT-M-1x24 Ач (30 кВА)	1x36x24 Ач	1745x575x762 (+200) мм			550
9X55-BAT-M-2x24 Ач (30 кВА)	2x36x24 Ач	1745x575x762 (+200) мм			970

---

Технические характеристики Eaton Powerware 9155M 30 кВА

Номинальная выходная мощность ИБП (коэфф. мощности 0,9)
кВА	30
кВт	27
Общие характеристики
КПД в режиме двойного преоб- разования (при полной нагрузке)	93% (без трансформатора)
КПД в режиме двойного преоб- разования (при нагрузке 50%)	91% (без трансформатора)
Параллельное подключение по технологии Hot Sync	4
Возможность обновления на месте	Присутствует
Топология инвертора / выпрямителя	ШИМ на IGBT- транзисторах
Уровень шума	<50 дБ
Цвет	RAL 7035
Входные характеристики
Номинальное напряжение	380 /400 /415 В, 50 /60 Гц
С трансформатором	230, 440, 480, 690 В (внешний)
Диапазон входного напряжения	±20% от номинала при 100% нагрузке, 50%, +20% от номинала при нагрузке 50%
Диапазон частоты	45 - 65 Гц
Входной коэффициент мощности	0,99
КНИ потребляемого тока	< 4,5%
Плавный наброс нагрузки	Присутствует
Защита от обратного напряжения	Присутствует
Выходные характеристики
Номинальное напряжение	220 /380, 230 /400, 240 /415 В, 50 /60 Гц
С внешним трансформатором	230, 440, 480, 690 В
Искажение выходного напряжения	<3% (100% линейная нагрузка); <5% (стандартная нелинейная нагрузка)
Выходной коэффициент мощности	0,9 (т.е. 27 кВт при 30 кВА)
Диапазон коэффициента мощ- ности нагрузки	0,7 индуктивного — 0,8 емкостного характера
Характеристики батарей
Тип	VRLA, NiCD
Метод зарядки	Технология ABM или Float
Температурная компенсация	Дополнительно
Номинальная мощность	0,9 (т.е. 27 кВт при 30 кВА)
Ток зарядки	По умолчанию 3 A *максимально 60 A
*Ограничено макс. номиналом входного тока ИБП
Опции
	Изолирующий трансформатор, батареи с увеличенным сроком службы, ВБМ, разъем X- слот (для подключения адаптеров Web /SNMP, ModBus /JBus, Relay, Hot Sync, удаленного дисплея ViewUPS), модуль параллельной работы Hot Sync, встроенный ручной байпас, внешний сервисный байпас.
Коммуникационные возможности
X-Slot	2 коммуникационных разъема
Последовательные порты	1 шт.
Релейные входы /выходы	Программируемые, 2 /1
Сертификация
Безопасность (сертификация CB)	IEC 62040-1, IEC 60950-1
EMC	IEC 62040-2, IEC 60945
Производительность	IEC 62040-3
