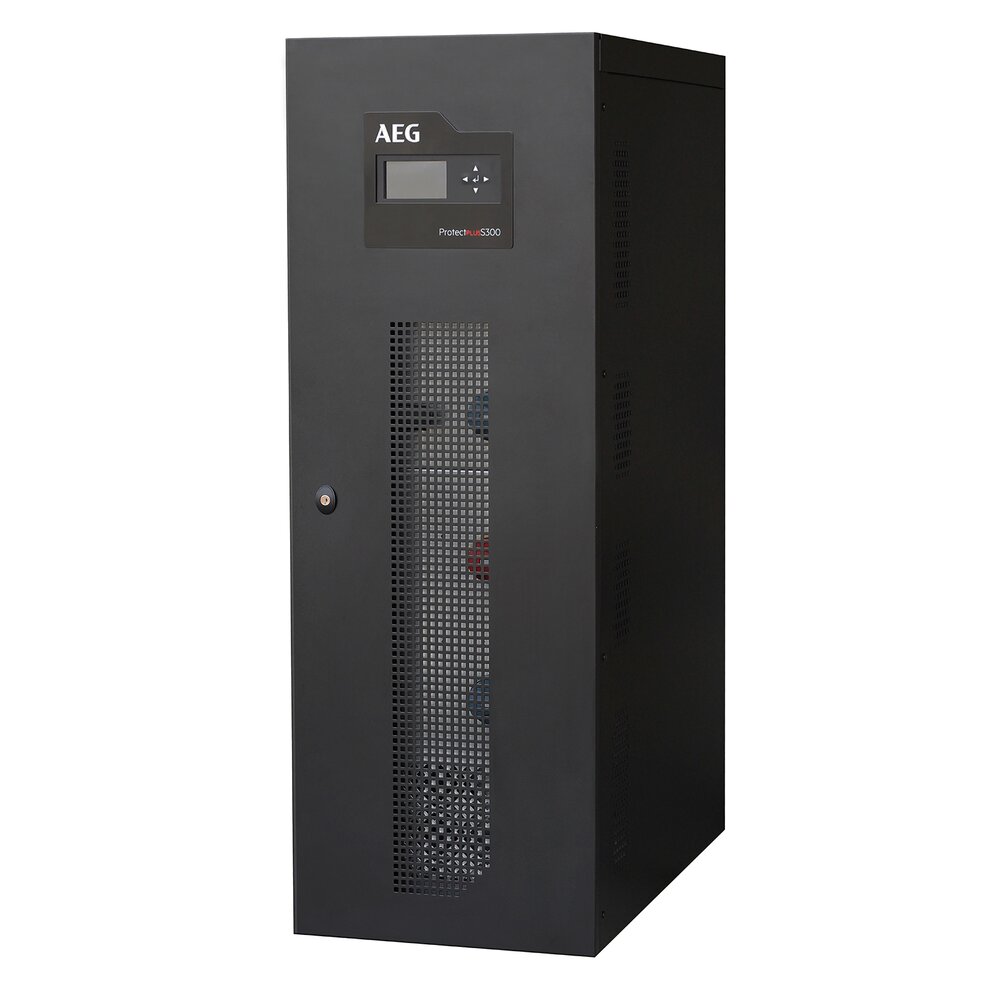

AEG Protect Plus S300 30 кВА
Выберите мощность:
- актуального курса валют ЦБ РФ
- опциональной необходимости проведения монтажных и пусконаладочных работ (ПНР) нашими инженерами
- требуемых сроков и способов поставки
Настройка и инструкция
Открыть брошюру (PDF) AEG Protect Plus S300 30 кВАКомпания «Юниджет»:
- Осуществляет поставки энергетического оборудования ведущих производителей на территории Российской Федерации
- Реализует разработку индивидуальных инженерных проектов высокой степени сложности под нужды заказчиков
- Осуществляет пуско-наладочные работы (ПНР), ремонт и сервисное обслуживание электрооборудования
Для того, чтобы купить ИБП AEG Protect Plus S300, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60
Российские аналоги с малым сроком поставки
Решения от Юниджет со сроком поставки не более 2 недель (при наличии на складе) с проведением пуско-наладочных работ на территории РФ силами наших инженеров. Для расчета стоимости обратитесь к нашим менеджерам.
Описание
AEG Protect Plus S300 — трехфазный источник бесперебойного питания (ИБП) двойного преобразования (On-Line), одна из новинок в линейке AEG. Данный бестрансформаторный источник бесперебойного питания предназначен для широкого круга различных нагрузок — от индустриальных до IT, благодаря большому диапазону доступных моделей (от 10 кВА до 200 кВА), компактных габаритов системы и широкого круга доступных опций. Поддерживает параллельное соединение до 8 ИБП. Поддерживается установка трансформатора гальванической развязки в моделях до 80 кВА. Управление системой осуществляется по средствам удобного 4.3-дюймового дисплея с графическим интерфейсом. Поддерживает удаленное управление и мониторинг.
Ключевые особенности
- Номинальная мощность AEG Protect Plus S300 равна 30 кВА;
- Универсальность системы позволяет применять ИБП в самых разных сферах деятельности: в промышленности, транспортных инфраструктурах, в сфере IT, торговых и выставочных центрах, гостиницах и отелях, в здравоохранении;
- Компактные габариты системы, простота установки и обслуживания без ущерба производительности и надежности;
- Архитектура ИБП построена на 3-уровневой технологии IGBT без использования трансформатора;
- Эффективность в режиме двойного преобразования до 95,6%;
- Входной коэффициент мощности более 0,99 при THDi менее 3%;
- Выходной коэффициент мощности близок к 1;
- Поддержка подключения до 8 ИБП в параллель в целях увеличения мощности или резервирования;
- Статический и сервисный байпасы в стандартной комплектации;
- Поддержка «холодного» пуска с батарей в отсутствии подключения сети;
- Удобный сенсорный экран для управления системой
Опции
-
Верхний подвод кабеля;
-
Трансформатор гальванической развязки (в моделях до 80 кВА);
-
Плата параллельного соединения
-
Степень защиты стандарта вплоть до IP41;
-
Датчик температуры аккумуляторных батарей;
-
Платы SNMP, ModBus, RS232;
Технические характеристики AEG Protect Plus S300 30 кВА
| МОЩНОСТЬ (КВА) | 30 | ||||||||||
| Номинальная активная мощность при температуре до 40 °C (кВт) | 27 | ||||||||||
| Габариты Ш x Г x В (мм) | 400 x 815 x 1040 | ||||||||||
| Вес без батарей/трансформатора (кг) | 100 | ||||||||||
| ОСНОВНОЙ ВХОД (ВЫПРЯМИТЕЛЬ) | |||||||||||
| Фазность | 3ф + Н + З | ||||||||||
| Номинальное напряжение (В) | 380 / 400 / 415 | ||||||||||
| Диапазон напряжения (В) | -20 % /+15 % | ||||||||||
| Частота (Гц) | 50 / 60 | ||||||||||
| Диапазон частот (Гц) | 40 – 70 | ||||||||||
| Коэффициент мощности | > 0.99 | ||||||||||
| Входной THDi (при номинальном напряжении и THDv <0.5 %) | < 3 % (при полной линейной нагрузке) | ||||||||||
| ВХОДНАЯ ЛИНИЯ БАЙПАСА | |||||||||||
| Номинальное напряжение байпаса (В) | 380 / 400 / 415 | ||||||||||
| Диапазон входного напряжения байпаса | ± 20 % (при полной нагрузке) | ||||||||||
| Входная частота байпаса (Гц) | 50/60 | ||||||||||
| Диапазон частоты байпаса (Hz) | Номинально: ± 3 % (регулируемо) | ||||||||||
| Перегрузочная способность байпаса | До 150 % непрерывно, до 180 % @ 1 минуты До 1000 % @ 100 мс | ||||||||||
| ВЫХОДНАЯ ЛИНИЯ (ИНВЕРТОР) | |||||||||||
| Напряжение (В) | 380 / 400 / 415 | ||||||||||
| Выходной THDv (в соответствии со стандартом IEC EN 62040-3) | < 2 % (при линейной нагрузке) < 5 % (при нелинейной нагрузке) | ||||||||||
| Реакция перехода | ± 2 % для динамической пошаговой нагрузки (20 % – 100 % – 20 %) | ||||||||||
| Восстановление перехода (после пошаговой нагрузки) | < 20 мс | ||||||||||
| Выходной PF (до 40 °C) | До 0.9 | ||||||||||
| Коэффициент амплитуды | 3:1 | ||||||||||
| Частота (Гц) | 50 / 60 | ||||||||||
| Скорость изменения частоты (Гц/с) | 0.5 до 5 (регулируемо) | ||||||||||
| Перегрузочная способность инвертора | До 105 % продолжительно < 110 % с переходом на байпас через 60 минут < 125 % с переходом на байпас через 10 минут < 150 % с переходом на байпас через 60 секунд > 150 % с переходом на байпас через 100 мс | ||||||||||
| Переходный ток короткого замыкания (через линию инвертора) | > 180% при выходе VAC <22 В среднеквадратичного значения (ток O/P ограничен для 180 мс, если он продолжается, ИБП отключится) | ||||||||||
| Эффективность двойного преобразования AC/AC | > 93.3 % | ||||||||||
| ХАРАКТЕРИСТИКИ БАТАРЕЙ | |||||||||||
| Номинальное напряжение (В пост. тока) | ± 360 (при подключении +/N/-) | ||||||||||
| Количество свинцово-кислотных батарей (12 В каждая) | 60 (возможность выбора от 60 до 64) | ||||||||||
| Мощность заряда | 20 % мощности системы (номинальное значение) | ||||||||||
| ПОЛЬЗОВАТЕЛЬСКИЙ ИНТЕРФЕЙС | |||||||||||
| Дисплей | Сенсорный ЖК-дисплей с диагональю 4.3" | ||||||||||
| Стандартные порты коммуникации | RS232, USB | ||||||||||
| Опциональные порты коммуникации | SNMP, плата расширения Сухих контактов, Modbus | ||||||||||
| ОСНОВНОЕ | |||||||||||
| Класс защиты | IP20 (стандартно); опционально до IP41 | ||||||||||
| Цвет | RAL 9005 | ||||||||||
| Рабочие температуры (°C) | 0 - 40 | ||||||||||
| Температура хранения (°C) | -15 - 70 | ||||||||||
| Относительная влажность | 0 - 95 % | ||||||||||
| Высота над уровнем моря | До 1000 м (без падения мощности), до 3000 м (падение мощности 0,5 % каждые 100 м) | ||||||||||
| Шум на расстоянии 1 м (дБ) | < 57 | ||||||||||
| СТАНДАРТЫ И СЕРТИФИКАТЫ | |||||||||||
| Безопасность | IEC EN 62040-1 | ||||||||||
| Соответствие ЭМС | IEC EN 62040-2 | ||||||||||
| Тесты и эксплуатация | IEC EN 62040-3 | ||||||||||
