ABB PowerLine DPA 20 кВА

Выберите мощность:
ABB PowerLine DPA 20 кВА
Показать все фотографии
Доступные мощности: от 20 кВА до 120 кВА
Производитель: ABB
Применение: Автоматизация, Инфраструктуры, Промышленность, Серверы и сфера IT, Телекоммуникации, Транспорт, ЦОД
Тип: On-line
Модульный: Да
Мощность, кВА: 20
Мощность, кВт: 20
Кол-во фаз вход/выход: 3:3
Входной коэффициент мощности при 100% нагрузке: 0,99
Выходной коэффициент мощности: 1
Напряжение, В: 220, 230, 240, 380, 400, 415
Поддерживаемые типы аккумуляторов: внешние
Подключение в параллель: Да
Трансформатор гальванической изоляции: Опция
Формфактор: Модульный (Modular)
Степень защиты корпуса (IP): IP 31, IP 42
Шум, дБ (на расстоянии 1 м): 65
Ширина, мм: 800
Высота, мм: 2200
Глубина, мм: 800
Вес, кг: 550
Запрос коммерческого предложения
Цена: по запросу, формируется исходя из:
  • актуального курса валют ЦБ РФ
  • опциональной необходимости проведения монтажных и пусконаладочных работ (ПНР) нашими инженерами
  • требуемых сроков и способов поставки
Для запроса стоимости оборудования Вы также можете отправить Ваше коммерческое предложение по email: order@uni-jet.com или позвонить нам по телефону: 8-800-707-98-45
Доставка Все ИБП, приобретенные у нас, доставляются по всей территории России, по договоренности – в страны СНГ, включая Казахстан и Беларусь. Подробнее
Подбор ИБП по мощности


Настройка и инструкция

Открыть брошюру ABB PowerLine DPA 20 кВА

Компания «Юниджет»:

Для того, чтобы купить ИБП ABB PowerLine DPA, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60

Российские аналоги с малым сроком поставки

Все российские ИБП

Решения от Юниджет со сроком поставки не более 2 недель (при наличии на складе) с проведением пуско-наладочных работ на территории РФ силами наших инженеров. Для расчета стоимости обратитесь к нашим менеджерам.

  • Высочайшее качество

    ENTEL HPX

    Мощность от 100 до 800 кВА
    Фазы вх/вых 3:3, 3:1
    Трансформатор г. и. Опция
    Модульный Нет
    Вес 200–2400 кг
    IP 20–51
    Шум 58–47 дБ
    Габариты(Ш×В×Г) 600–2500 мм 800–2000 мм 200–1200 мм
    Подробнее
  • Лучшее решение

    ENTEL MPX

    Мощность от 10 до 300 кВА
    Фазы вх/вых 3:1, 1:1, 3:3
    Трансформатор г. и. Опция
    Модульный Нет
    Вес 80–1100 (без бат.) кг
    IP 20–51
    Шум 48–70 дБ
    Габариты(Ш×В×Г) 280–1400 мм 700–1905 мм 780–850 мм
    Подробнее

  • ВИМП АСБП

    Мощность от 10 до 500 кВА
    Фазы вх/вых 3:1, 3:3
    Трансформатор г. и. Опция
    Модульный Нет
    Вес 120–900 кг
    IP 20
    Шум 55–65 дБ
    Габариты(Ш×В×Г) 250–1300 мм 650–2000 мм 562–1100 мм
    Подробнее

  • ВИМП МСБП

    Мощность от 60 до 600 кВА
    Фазы вх/вых 3:3
    Трансформатор г. и. Нет
    Модульный Да
    Вес 120–200 кг
    IP 20
    Шум 55–72 дБ
    Габариты(Ш×В×Г) 600–2000 мм 1100–2000 мм 900–1050 мм
    Подробнее
  • Модульный ИБП

    ENTEL IPS

    Мощность от 50 до 800 кВА
    Фазы вх/вых 3:3, 3:1
    Трансформатор г. и. Нет
    Модульный Да
    Вес 200–1000 кг
    IP 20–41
    Шум 55–75 дБ
    Габариты(Ш×В×Г) 600–2400 мм 1200–2000 мм 800–1000 мм
    Подробнее

  • ВИМП БСБП

    Мощность от 20 до 200 кВА
    Фазы вх/вых 3:1, 3:3
    Трансформатор г. и. Нет
    Модульный Да
    Вес 43–160 кг
    IP 20
    Шум 56–65 дБ
    Габариты(Ш×В×Г) 485 мм 397–1550 мм 700–916 мм
    Подробнее

  • ВИМП ССБП

    Мощность от 1 до 25 кВА
    Фазы вх/вых 1:1, 3:1, 3:3
    Трансформатор г. и. Нет
    Модульный Нет
    Вес 7–25 кг
    IP 20
    Шум 50–65 дБ
    Габариты(Ш×В×Г) 438 мм 86–130 мм 437–880 мм
    Подробнее

Описание

PowerLine DPA — новейший трехфазный модульный источник бесперебойного питания (ИБП) от ABB, построенный на технологии двойного преобразования. Построенный по концепции децентрализованной модульной архитектуры, и обеспечивая впечатляющий уровень эффективности до 96% под любыми нагрузками, PowerLine DPA обеспечит стабильную бесперебойную работу производственного оборудования в любых отраслях промышленности. Помимо прочего, конструктивные особенности ИБП учитывают неблагоприятную среду производства, обеспечивая защиту по стандарту IP42, дополнительную антикоррозийную защиту и продвинутую систему охлаждения.

Ключевые особенности

  • Высокопроизводительное промышленное модульное решение с децентрализованной параллельной архитектурой (DPA), построенное на основе 20 кВт модулей, разработанное специально для эксплуатации в неблагоприятных условиях индустриальных инфраструктур. Также найдет свое применение в системах аварийной защиты, безопасности и пожаротушения, в качестве обеспечения аварийного освещения и работы сигнализации;
  • Каждый модуль системы полностью независим и обладает собственными выпрямителем, инвертором, контроллером АКБ, защитой от обратного тока, контроллером управления и панелью управления, что позволяет избежать появления единой точки отказа всей системы.
  • Система установлена в корпус, обладающий защитой IP31 — для повышения надежности;
  • Может эксплуатировать в широком диапазоне температур (вплоть до 45 градусов Цельсия) без потери производительности;
  • Устойчив к КЗ, обладает защитой от обратного тока, устойчив к возгораниям и может эксплуатироваться в местах с повышенной проходимостью без ущерба пожарной безопасности, за счет применения негорючих компонентов;
  • Обладает избыточной системой вентиляции с резервированием;
  • Высокие показатели эффективности — КПД в режиме двойного преобразования доходит до 96%, выходной коэффициент мощности равен единице, входной — 0,99;
  • Коэффициент нелинейных искажений тока на входе не превышает 4%;
  • Срок службы PowerLine DPA — не менее 15 лет с соблюдением условий эксплуатации;
  • Работа с батареями VRLA и NiCd, максимальная автономность системы  — 10 часов;
  • Удобная панель управления с графическим интерфейсом для взаимодействия с системой;
  • Поддержка соединений DCS и SCADA для управления, мониторинга и журналирования по средствам сетевых интерфейсов;
  • Полное соответствие стандартам безопасности и эффективности  IEC/EN 62040-1, IEC/EN 62040-2, IEC/EN 62040-3

Опции

  • Входной, выходной, байпасный трансформаторы;
  • Настраиваемые входные и выходные напряжения;
  • Степень защиты корпуса IP42;
  • Верхний кабельный подвод;
  • Дополнительная вентиляция;
  • Модификация для работы в тропическом климате и антикоррозийная защита электрических щитов;
  • Антиконденсатор;
  • Подъемные петли;
  • Интерфейсы для управления ModBus RS-485, ModBus TCP / IP, SNMP;
  • Датчик температуры батареи;
  • «Холодный» запуск

Видео

Технические характеристики ABB PowerLine DPA 20 кВА

Модель ИБП

PowerLine DPA 20

Мощность (кВА)

20 кВА

Активная мощность (кВт)

20 кВт

Число модулей

1

Выходной коэффициент мощности

1,0

Топология

On-line, двойное преобразование

Конфигурация ИБП

Одиночная стойка, параллельная избыточность, два входа

Тип ИБП

Модульная децентрализованная параллельная архитектура

Вход

Номинальное входное напряжение

3 x 380/220 В + N, 3 x 400/230 В + N, 3 x 415/240 В + N

Диапазон входного напряжения

Для нагрузок: <100% (-15%, +10%), <80% (-20%, +10%), <60% (-30%, +10%)

TDHi

≤ 4 %

Частота

50 или 60 Гц (по выбору)

Коэффициент мощности

0,99

Выход

Номинальное выходное напряжение

3 x 380/220 В + N, 3 x 400/230 В + N, 3 x 415/240 В + N

Нестабильность выходного напряжения

< 2,5 %

Частота

50 или 60 Гц

Перегрузочная способность

150% на 1 мин., 125% на 10 мин.

Максимальный ток короткого замыкания

2.7 х Inom

Несбалансированная нагрузка

100%  (все фазы управляются независимо)

Крест-фактор

3:1

Эффективность

Двойное преобразование

До 96%

ЭКО-режим

98%

Окружающая среда

Температура хранения

От −25 °C до +70 °C

Рабочая температура

От 0 °C до +40 °C

Относительная влажность

От 0 до 95% (без учета конденсации)

Высота над уровнем моря

1000 м без падения мощности

Батареи

Тип

VRLA (герметичные кислотно свинцовые с воздушным клапаном), никель-кадмиевые

Автономия

По требованию заказчика; до 10 ч.

Коммуникации

Операторская панель

Графический дисплей для управления и измерений, 8 программируемых аварийных индикатора

Сухие контакты

8 входных, 9 выходных программируемых релейных контакта

LCD-экран

Каждый модуль снабжен собственной панелью управления

Светодиоды

Светодиодные индикаторы для оповещения и сигнализации аварийных событий

Коммуникационные возможности

USB, RS-232, SNMP, «сухие» контакты

Основное

Степень защиты

IP31, IP42 (опционально)

Цвет

RAL 7035

Подвод силовых кабелей

Снизу, сверху (опция)

Доступ к управлению и обслуживанию

Фронтальный

Вентиляция

Усиленная вентиляция с регулируемыми вентиляторами

Стандарты

Безопасность

IEC/EN 62040-1

ЭМС

IEC/EN 62040-2

Исполнение

IEC/EN 62040-3

Производство

ISO 9001:2008, ISO 14001:2004, OHSAS18001

Вес, габариты

Вес, кг.

до 550

Размеры (ШхВхГ), мм

800х2200х800

Похожие ИБП на 20 кВА

Все ИБП на 20 кВА · 134 модели

Модели других производителей на 20 кВА. Значок — характеристика совпадает с ABB PowerLine DPA 20 кВА.

  • Delta Ultron HPH 20 кВА

    Мощность, кВА/кВт ✓20 / 20
    Фазы вх/вых ✓3:3
    Трансформатор г. и. ✓Опция
    Аккумуляторы внешние, внутренние
    Формфактор Tower
    Напряжение ✓220–415 В
    Параллельная работа До 4 ИБП
    IP 20
    Габариты(Ш×В×Г) 490 мм 800 мм 800 мм
    Вес 365 кг
    Подробнее

  • Critical Power L Family 20 кВА

    Мощность, кВА/кВт ✓20 / 20
    Фазы вх/вых ✓3:3
    Трансформатор г. и. ✓Опция
    Аккумуляторы внешние, внутренние
    Формфактор Tower
    Напряжение 220–380 В
    Параллельная работа До 2 ИБП
    IP 20
    Габариты(Ш×В×Г) 250 мм 868 мм 900 мм
    Вес 77 кг
    Подробнее

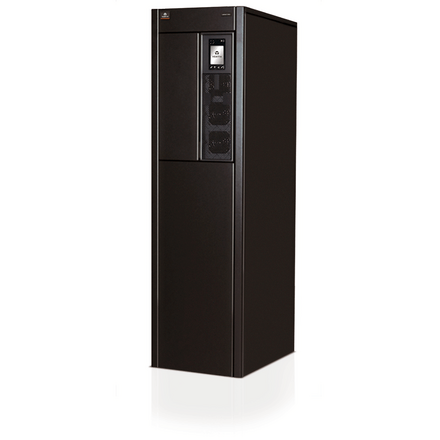

  • Liebert EXS 20 кВА

    Мощность, кВА/кВт ✓20 / 20
    Фазы вх/вых ✓3:3
    Трансформатор г. и. ✓Опция
    Аккумуляторы внешние, внутренние
    Формфактор Tower
    Напряжение 380–415 В
    Параллельная работа До 4 ИБП
    IP 20
    Габариты(Ш×В×Г) 335 мм 1300 мм 650 мм
    Вес 385 кг
    Подробнее

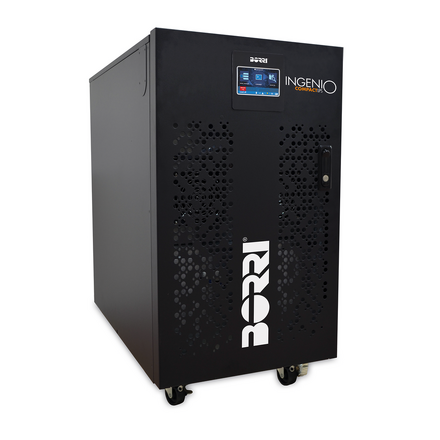

  • Borri INGENIO COMPACT 20 кВА
