Critical Power L Family

Выберите мощность:
Critical Power L Family
Доступные мощности: от 20 кВА до 40 кВА

Производитель:Critical Power
Тип:On-line
Мощность, кВА:30, 40, 20
Кол-во фаз вход/выход:3:3
Интерфейсы:USB, RS232, RS485, Parallel; SNMP и релейная плата - опции
Трансформатор гальванической изоляции:Да
Применение:Инфраструктуры, Промышленность, Транспорт, Серверы и сфера IT
Ширина, мм.:250 - 400
Высота, мм.:868 - 1065
Глубина, мм.:900 - 935
Вес, кг.:77 - 150
IP:20
Шум, дБ.:58 - 66


Настройка и инструкция

Открыть брошюра Critical Power L Family
Цена: по запросу формируется исходя из:
  • актуального курса валют ЦБ РФ
  • опциональной необходимости проведения монтажных и пусконаладочных работ (ПНР) нашими инженерами
  • требуемых сроков и способов поставки
Для запроса стоимости оборудования Вы также можете отправить Ваше коммерческое предложение по email: order@uni-jet.com или позвонить нам по телефону: 8-800-707-98-45
Доставка Все ИБП, приобретенные у нас, доставляются по всей территории России, по договоренности – в страны СНГ, включая Казахстан и Беларусь. Подробнее


Компания «Юниджет»:

Для того, чтобы купить ИБП или иное электрооборудование, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60

Российские аналоги с малым сроком поставки

Все российские ИБП

Решения от Юниджет со сроком поставки не более 2 недель (при наличии на складе) с проведением пуско-наладочных работ на территории РФ силами наших инженеров. Для расчета стоимости обратитесь к нашим менеджерам.

  • Высочайшее качество

    ENTEL HPX

    Мощность от 100 до 800 кВА
    Фазы вх/вых 3:3, 3:1
    Трансформатор г. и. Опция
    Модульный Нет
    Вес 200–2400 кг
    IP 20–51
    Шум 58–47 дБ
    Габариты(Ш×В×Г) 600–2500 мм 800–2000 мм 200–1200 мм
    Подробнее
  • Лучшее решение

    ENTEL MPX

    Мощность от 10 до 300 кВА
    Фазы вх/вых 3:1, 1:1, 3:3
    Трансформатор г. и. Опция
    Модульный Нет
    Вес 80–1100 (без бат.) кг
    IP 20–51
    Шум 48–70 дБ
    Габариты(Ш×В×Г) 280–1400 мм 700–1905 мм 780–850 мм
    Подробнее
  • ВИМП АСБП

    Мощность от 10 до 500 кВА
    Фазы вх/вых 3:1, 3:3
    Трансформатор г. и. Опция
    Модульный Нет
    Вес 120–900 кг
    IP 20
    Шум 55–65 дБ
    Габариты(Ш×В×Г) 250–1300 мм 650–2000 мм 562–1100 мм
    Подробнее
  • ВИМП МСБП

    Мощность от 60 до 600 кВА
    Фазы вх/вых 3:3
    Трансформатор г. и. Нет
    Модульный Да
    Вес 120–200 кг
    IP 20
    Шум 55–72 дБ
    Габариты(Ш×В×Г) 600–2000 мм 1100–2000 мм 900–1050 мм
    Подробнее
  • Модульный ИБП

    ENTEL IPS

    Мощность от 50 до 800 кВА
    Фазы вх/вых 3:3, 3:1
    Трансформатор г. и. Нет
    Модульный Да
    Вес 200–1000 кг
    IP 20–41
    Шум 55–75 дБ
    Габариты(Ш×В×Г) 600–2400 мм 1200–2000 мм 800–1000 мм
    Подробнее
  • ВИМП БСБП

    Мощность от 20 до 200 кВА
    Фазы вх/вых 3:1, 3:3
    Трансформатор г. и. Нет
    Модульный Да
    Вес 43–160 кг
    IP 20
    Шум 56–65 дБ
    Габариты(Ш×В×Г) 485 мм 397–1550 мм 700–916 мм
    Подробнее
  • ВИМП ССБП

    Мощность от 1 до 25 кВА
    Фазы вх/вых 1:1, 3:1, 3:3
    Трансформатор г. и. Нет
    Модульный Нет
    Вес 7–25 кг
    IP 20
    Шум 50–65 дБ
    Габариты(Ш×В×Г) 438 мм 86–130 мм 437–880 мм
    Подробнее

Описание

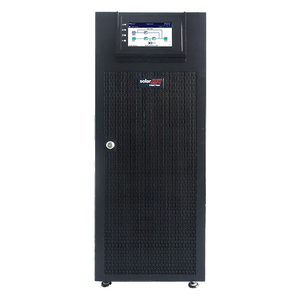

Critical Power L Family - серия трехфазных ИБП SolarEdge Critical Power с двойным преобразованием мощностью 20, 30 и 40 кВА. Младшие номиналы имеют одинаковые габариты, старший выполнен в увеличенном корпусе. Возможны внутренние и внешние батареи VRLA; доступная активная мощность зависит от числа батарей в линейке. Поддерживается параллельное подключение до двух ИБП с синхронизацией шины без внешнего блока. Доступны удаленное управление и мониторинг.

ИБП серии L Family работают в широком диапазоне входного напряжения (305-485 В AC при полной нагрузке). Выходное напряжение 380/400/415 В AC, с точностью регулирования ±1% и коэффициентом мощности 1.0. Системы обладают высокой перегрузочной способностью (до 150% в течение 1 минуты) и выходным КПД до 95,5%. В режиме ЭКО КПД достигает 99%.

Батарейные модули используют VRLA-аккумуляторы с номинальным напряжением ±120 В, ±180 В или ±240 В в зависимости от модели. Возможны конфигурации со встроенными или внешними батареями. Для контроля состояния предусмотрены ручной и автоматический тест батарей, а также температурная компенсация заряда - опция. Встроенная система мониторинга включает интерфейсы USB, RS232, RS485, а также опциональные SNMP-карты и релейные платы.

ИБП Critical Power L Family рассчитаны на эксплуатацию при температурах от 0 до 40°C и влажности до 95% без конденсации. Охлаждение осуществляется интеллектуальной системой вентиляции. Класс защиты - IP20. Встроенный 7-дюймовый сенсорный дисплей упрощает управление системой. Габариты составляют 250 x 900 x 868 мм для моделей 20 и 30 кВА, 400 x 935 x 1065 мм для модели 40 кВА.


Ключевые особенности

  • Доступные мощности - 20 кВА, 30 кВА и 40 кВА;
  • Небольшая занимаемая площадь, малый вес;
  • Возможность использования как с внутренними аккумуляторными батареями, так и с внешними линейками;
  • Температурная компенсация заряда батарей - опция;
  • Интуитивно понятный и удобный 7-дюймовый интерфейс с сенсорным экраном;
  • Простота обслуживания и монтажа.

Батарейная линейка и допустимая мощность

Число батарей в одной линейке и мощность кВА / кВт

20 кВА

30 кВА

40 кВА

Варианты конфигурации

20 - 26 батарей: 20 кВА / 20 кВт
18 батарей: 20 кВА / 18 кВт
16 батарей: 20 кВА / 16 кВт

36 - 50 батарей: 30 кВА / 30 кВт
32 - 34 батареи: 30 кВА / 27 кВт
30 батарей: 30 кВА / 24 кВт

36 - 50 батарей: 40 кВА / 40 кВт
32 - 34 батареи: 40 кВА / 36 кВт
30 батарей: 40 кВА / 32 кВт

Размещение и подключение

Сервисный доступ

20 кВА

30 кВА

40 кВА

Сзади и сверху

500 мм

500 мм

500 мм

Справа и слева

1000 мм

1000 мм

500 мм

К внутренним выключателям

1000 мм

1000 мм

1000 мм

Клеммы входа, выхода, цепи постоянного тока и батареи расположены сзади.

Стандарты

Электромагнитная совместимость: IEC 62040-2:2016 и EN 62040-2-2018. Безопасность: EN 62040-1-2013.

Технические характеристики

Модель

20 кВА

30 кВА

40 кВА

Топология

Онлайн, двойного преобразования

Поддержка параллельного подключения

До 2 ИБП

Синхронизация шины

Поддерживается для параллельного подключения без внешнего блока

Вход

Напряжение

3 х 400 В 4-проводное + заземление

Диапазон напряжения

305-485 В AC (100% нагрузка)

138-485 В AC (40% нагрузка)

Номинальный ток (A)

32
(напряжение сети не указано)

48
(напряжение сети не указано)

65
(напряжение сети не указано)

Частота

40-70 Гц

Входной коэффициент мощности

>0.99

Коэффициент искажений (THDI)

<3%

Батареи

Тип

VRLA

Встроенные батареи

60 эл. 9 Ач

60 эл. 9 Ач

80 эл. 9 Ач

Номинальное напряжение

±120 В

±180 В

±240 В

Ток заряда

13A

13A

20A

Температурная компенсация заряда батарей - опция

0-7 милливольт на элемент на каждый градус Цельсия, начиная с 28˚C

Тест батарей

Ручной и автоматический; программируется по времени или напряжению

Набор для подключения

В комплекте для всех батарей (включая перемычки и провода)

Выход

Диапазон отслеживания частоты

±10% (±5%,±4%,±2%,±1%) начиная с 50 Гц

Скорость нарастания частоты

0.5~2 Гц/с

Напряжение

380/400/415 В AC (3Ф+N+PE)

Отклонение при регулировке

±1 %

Перегрузочная способность

110 % : 60 мин., 125 % : 10 мин., 150%: 1 мин.

Форма выходного сигнала

Чистая синусоида

Коэффициент искажений (THDv)

2% при линейной нагрузке

КПД

До 95.5%

Выходной коэффициент мощности

1.0

Режим ЭКО

До 99%

Статический переключатель (байпас)

Входное подключение

Одинарное или двойное

Окружающая среда

Рабочая температура

От 0˚C  до 40  ˚C

Относительная влажность

0-95% без конденсации

Шум (дБА)

58

66

66

Механические характеристики

Внутренние выключатели

Сеть / Байпас / Сервисный байпас / Выход

40A 3Ф

63A 3Ф

80A 3Ф

Класс защиты

IP20

Система охлаждения

Воздушная с интеллектуальной системой управления вентиляторами

Габариты (Ш x Г x В) (мм)

250*900*868 мм

250*900*868 мм

400*935*1065 мм

Масса без батарей / с максимальным комплектом батарей (кг)

77/237

78/238

150 / 363

Подключение

Интерфейсы

USB, RS232, RS485, параллельное подключение,

Опции: Датчик температура АК, SNMP-карта, плата реле

Основное

Аварийное отключение (EPO)

Дистанционное

Дисплей

7-дюймовый сенсорный
