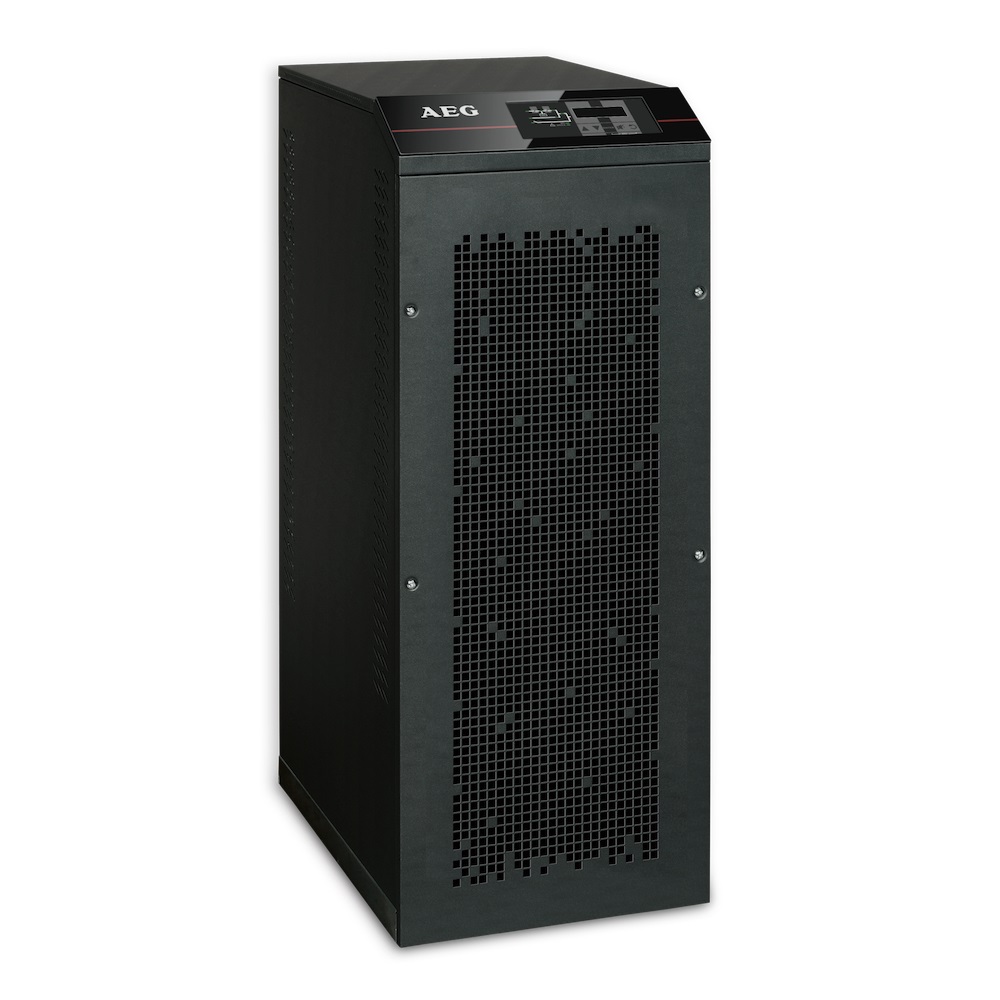

AEG FLUXPOWER HE 10 кВА

Настройка и инструкция

Открыть брошюру AEG FLUXPOWER HE 10 кВА

Описание

AEG FLUXPOWER HE – модель трехфазного ИБП (UPS) и двойным преобразованием. Простые в монтаже и эксплуатации источники бесперебойного питания AEG HE позволят выстроить в любой, требующей энергетической защиты инфраструктуре надежную и гибкую интеллектуальную систему для предотвращения нарушений в энергоснабжении. Благодаря тому, что данные источники бесперебойного питания позволяют использовать до восьми штук в параллели, в целях увеличения мощности и избыточности, а также поддерживают подключение дополнительных аккумуляторов, такое решение может стать превосходным для эксплуатации в крупных офисах, коммуникационных и IT-структурах, банках и на малых предприятиях.

---

Инструкция AEG FLUXPOWER HE

---

Ключевые особенности

• AEG HE является компактным и производительным решением, доступным в моделях 10 кВА, 15 кВА и 20 кВА, для применения в дата-центрах, телекоме, финансовых учреждениях, средствах управления и автоматизации, на производстве и в различных инфраструктурах;
• Модульная конструкция (съемные модули питания и АКБ) обеспечивает простоту сервисного обслуживания;
• Применение выпрямителя, выполненного на основе IGBT-транзисторов и технологии контроля коэффициента мощности дают возможность свести гармонические искажения тока на входе до менее чем 3%, а также обеспечивать коэффициент входной мощности 0,99 — даже при небольших нагрузках;
• Коэффициент мощности на выходе равен 0,9;
• Стабильное входное напряжение даже при 100 % набросе нагрузки, нелинейной нагрузке и несбалансированности;
• Возможность построения параллельной системы из нескольких ИБП с поддержкой контроля синхронизации и «умным» распределением нагрузки между ИБП;
• Поддержка продвинутого интеллектуального ЭКО-режима, обеспечивающего эффективность до 98%, что сокращает издержки эксплуатации;
• Совместимость с широким кругом источников, включая дизель-генераторы (ДГУ);
• Непрерывный мониторинг источника питания позволяет производить быстрое и полностью статическое переключение из режима VFD в режим VFI;
• Полностью цифровое управление системой на основе DSP-микропроцессоров;
• Функция систематической проверки и мониторинга состояния АКБ;
• Продвинутое управление зарядом аккумуляторных батарей и снижения пульсаций тока применяются для увеличения срока службы и предотвращения перезаряда/переразряда;
• Опциональная функция автоматической температурной компенсации АКБ;
• Возможно изменение положения ИБП с помощью установленных колес;
• Коммуникационные возможности представлены портами RS232 и USB, поддерживаются средства удаленного управления и мониторинга

---

Опции

• Интерфейсы Web/SNMP;
• Шина Modbus;
• Релейные выходы;
• Модем;
• Панель дистанционного управления;
• Параллельный режим для увеличения мощности/избыточности;
• Изолирующий трансформатор;
• Контроль синхронизации для систем с двойным питанием;
• Внешний байпас;
• Внешние шкафы для аккумуляторов;
• Блок коммутации аккумуляторов;
• Температурный датчик для аккумуляторов;
• Трансформаторы/автотрансформаторы для адаптации напряжения

---

Технические характеристики AEG HE 10 кВА

Номинальная нагрузка (кВА)	10
Максимальная нагрузка (кВт)	9
Размеры Ш x В x Д (мм)	450 x 1200 x 640
Масса (кг), без аккумуляторов	100
Масса (кг), с аккумуляторами	250
Соединение ввода/вывода	Проводное соединение (двойной вход – опция)
Аккумуляторы	Внутренние или внешние 360 – 372 элем.
ВХОД
Номинальное напряжение	380 / 400 / 415 В переменного тока, (3 фазы/ 3 фазы)
Диапазон напряжения	-20 %, +15 % при номинальном напряжении 400 В
Частота	50 / 60 гц (45 – 65 гц)
Коэффициент мощности	0,99
Искажение тока (THDi)	<3 %
ВЫХОД
Номинальное напряжение	220/380, 230/400, 240/415 В переменного тока, 3 фазы
Частота	50 / 60 гц
Стабилизация напряжения	±1 % статическая; ±5 % динамическая 100 % изменение нагрузки
Допустимый коэффициент мощности без снижения номинальных параметров	при увеличении/уменьшении нагрузки 0,9
Допустимая перегрузка	101 – 125 % в течение 10 минут (при активной работе), 126 – 150 % в течение 30 секунд (при активной работе), 1000 % в течение 1 цикла (параллельный контур)
Эффективность; VFI, двойное преобразование Эффективность; интеллектуальный режим Wise ECO	≤93,1 %   94 % – 98 %
ДОПОЛНИТЕЛЬНО
Общее	Параллельная работа до 8 шт для увеличения мощности/избыточности, контроль синхронизации, изолирующий трансформатор, внешний байпас, шкафы для внешних аккумуляторов, бокс для переключателя аккумуляторов, температурный датчик аккумуляторов, трансформаторы/ автотрансформаторы для адаптации напряжения
ИНТЕРФЕЙС
Передняя панель	ЖК-дисплей со светоиндикаторами и клавиатурой
Стандартные коммуникационные порты	Последовательный порт RS232, порт USB, (дистанционное аварийное выключение питания, мониторинг статуса аккумуляторов, мониторинг статуса внешнего ручного байпаса, дизельный режим)
Дополнительно	Web/SNMP, ModBus, релейные контакты, модемные карты; панель        дистанционного        управления;       ПО для мониторинга, управления и выключения
ОКРУЖАЮЩАЯ СРЕДА
Температура эксплуатации	0 °C – +40 °C
Температура хранения	-10 °C – +70 °C
Высота над уровнем моря	<1000 м; снижение номинальной мощности на 1 % за каждые 100 м свыше этой высоты, макс. высота над уровнем моря 2000 м
Аккустический шум на расстоянии 1 метра дБ(А)	<52
СТАНДАРТЫ И СЕРТИФИКАЦИЯ
Маркировка и сертификация	CE
Безопасность	IEC EN 62040-1
Электромагнитная совместимость	IEC EN 62040-2
Испытания и эффективность	IEC EN 62040-3
Качество, охрана окружающей среды, производственная безопасность и охрана здоровья	ISO 9001:2008, ISO 14001:2004, BS OHSAS 18001:2007
