Socomec ATyS p M 80 A

Выберите мощность:

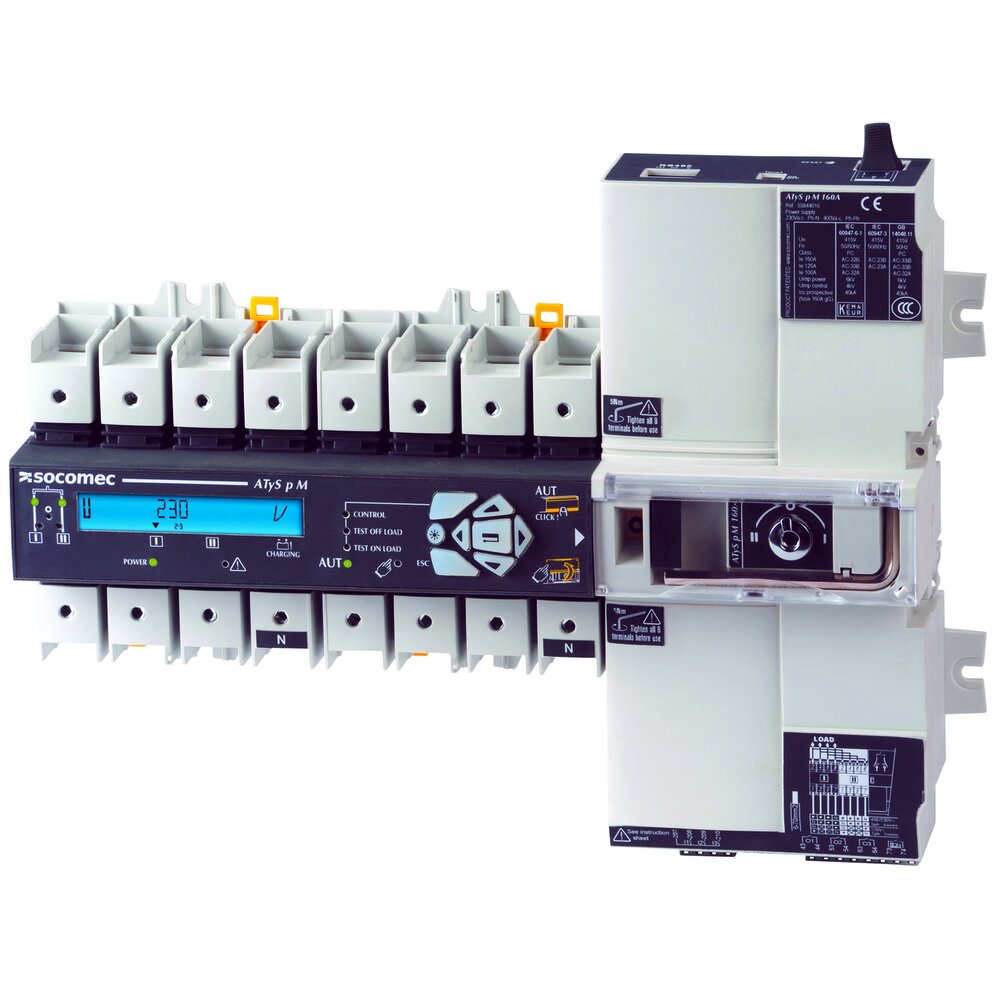

Socomec ATyS p M 80 A
  • Модульный автоматический реверсивный рубильник с блоком АВР;
  • От 40 до 160 А;
  • 4 полюса;
  • Крепеж на DIN рейку или монтажную плату;
  • Специальные функции тестирования при работе с дизельгенераторами;
  • Панель удаленного управления (D10/D20);
  • LCD-экран.
Сила тока, А: 80
Количество полюсов: 4
Цена: от 164 716 руб., формируется исходя из:
  • актуального курса валют ЦБ РФ
  • требуемых сроков и способов поставки

Вся электротехническая продукция компании Socomec (включая многофункциональные счетчики, устройства АВР, рубильники, выключатели и т.д.), приобретенная в «Юниджет», доставляется по всей территории России, по договоренности – в страны СНГ.

Для запроса стоимости оборудования Вы также можете отправить Ваше коммерческое предложение по email: order@uni-jet.com или позвонить нам по телефону: 8-800-707-98-45


АртикулНаименованиеЦена
93644008ATyS p M Реверсивный рубильник с мотор приводом с контроллером АВР 4X80A F 230/400Vac164 716 руб.
93844008ATyS p M + com Реверсивный рубильник с мотор приводом с контроллером АВР 4X80A 230/400V181 108 руб.

Стоимость может быть изменена без предварительного уведомления. Информация об оферте.

Настройка и инструкция

Открыть брошюру (PDF) Socomec ATyS p M 80 A
Мы занимаемся обслуживанием оборудования Socomec по всей России - установкой, наладкой и ремонтом. Подробнее

Компания «Юниджет»:

Для того, чтобы купить АВР, рубильники и иное электрооборудование, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60

Компания Юниджет является официальным поставщиком решений для коммутации, контроля и безопасности Socomec: АВР, рубильников, счетчиков, измерительных приборов, УЗИП, предохранителей – на территории России.

Описание

Socomec ATyS p M — модульный автоматический реверсивный рубильник с блоком АВР, по характеристикам аналогичный ATyS t M и ATyS g M, но c дополнительными программируемыми параметрами и функцией запуска. Задержки времени и входы / выходы полностью настраиваются, что позволяет легко контролировать конкретные приложения (сброс нагрузки, тест ...) и определять рабочий цикл, специально адаптированный к вашему приложению. Настройка осуществляется с помощью фронтальной панели управления и ЖК-дисплея. Предназначен для мониторинга и переключения между двумя источниками питания под нагрузкой в применении приложениях типа «сеть/сеть» и «сеть/ДГУ». Может работать как с приоритетом, так и без приоритета сети. Также обеспечивает функцию переключения нагрузки в положение 0, в случае потери обоих источников питания (отключение). Таким образом, нагрузка защищена от проблем из-за нестабильности источника.


Инструкция Socomec ATYS p M

Быстрый запуск ATyS r


Доступные исполнения:

  • Однофазные или трехфазные;
  • От 40 А до 160 А;
  • Крепление на DIN-рейку или монтажную панель;
  • Поворотная рукоятка в комплекте;
  • Специальные функции тестирования при работе с дизельгенераторами;
  • Опция с COM-портом RS485 для передачи данных по протоколу ModBus;
  • Панель удаленного управления (D10/D20);
  • LCD-экран

Видео


Технические характеристики Socomec ATyS p M 80 А



40 A

63 A

80 A

100 A

125 A

160 A

Частота

50/60 Гц

50/60 Гц

50/60 Гц

50/60 Гц

50/60 Гц

50/60 Гц

Термический ток Ith при 40°C (A)

40

63

80

100

125

160

Термический ток Ith при 50°C (A)

40

63

80

100

110

125

Термический ток Ith при 60°C (A)

40

50

63

80

100

125

Термический ток Ith при 70°C (A)

40

40

50

63

80

100

Номинальное напряжение изоляции Ui (В) (силовая цепь)

800

800

800

800

800

800

Номинальное импульсное выдерживаемое напряжение Uimp (kВ) (силовая цепь)

6

6

6

6

6

6

Номинальное напряжение изоляции Ui (В) (операционная цепь)

300

300

300

300

300

300

Номинальное импульсное выдерживаемое напряжение Uimp (kВ) (операционная цепь)

2.5

2.5

2.5

2.5

2.5

2.5

Номинальный рабочий ток (A) в соответствии со стандартом IEC 60947-3 при 415 VAC (40 °C)

AC 21A / 21 B

40/40

63/63

80/80

100/100

125/125

160/160

AC 22A / 22 B

40/40

63/63

80/80

100/100

125/125

125/160

AC 23A / 23 B

40/40

63/63

80/80

100/100

125/125

125/160

Номинальный рабочий ток (A) в соответствии со стандартом IEC 60947-6-1 415 VAC (40 °C)

AC 33B / AC32B



AC 33iB

40/40

63/63

80/80

100/100

125/125

125/160

Стойкость к короткому замыканию, защита предохранителями (kA rms прогнозируемый ток)



Ожидаемый ток короткого замыкания (kA rms)

50

50

50

50

50

40

Номинальный ток предохранителя (A)

40

63

80

100

125

160

Перегрузочная способность

Ном. кратковременно допустимый ток 1 с. Icw (kA rms)

4

4

4

4

4

4

Ном. кратковременно допустимый ток 3 с. Icw (kA rms)

10

10

10

10

10

10

Время переключения (стандартная настройка)

I-II или II-I (мс)

180

180

180

180

180

180

Длительность отсутствия электричества I - II (мс) минимум

90

90

90

90

90

90

I-O / O-I / II-O / O-II (мс)

45

45

45

45

45

45

Питание

Пусковой ток(A)

20

20

20

20

20

20

Потребление в стабилизированном состоянии (VA)

6

6

6

6

6

6

Механические характеристики

Срок службы (число рабочих циклов)

10000

10000

10000

10000

10000

10000

Присоединение ((!) не совместим с алюминиевыми кабелями)

Минимальное поперечное сечение медного кабеля (мм2)

10

10

10

10

10

10

Максимальное поперечное сечение медного кабеля (мм2)

70

70

70

70

70

70

Equipment class (According to IEC 60947-6-1)

PC

PC

PC

PC

PC

PC

EMC environment

A

A

A

A

A

A
