Delta Ultron HPH 60 кВА

Настройка и инструкция

Открыть брошюру (PDF) Delta Ultron HPH 60 кВА

Описание

Источник бесперебойного питания (ИБП) Delta Ultron HPH отличается коэффициентом мощности 1, а так же современными технологиями, использованными при разработке данного оборудования. К особенностям конструкции можно отнести способность работать с широким диапазоном входных напряжений, что обеспечивает надёжное электропитание любых ответственных нагрузок. Разработка оборудования велась с учётом обеспечения высокой степени надёжности и низкой вероятности поломок.

---

Инструкция Delta Ultron HPH 60 кВА - 120 кВА

---

Ключевые особенности

• Номинальная мощность Ultron HPH-60K равна 60 кВт (кВА = кВт), без встроенных батарей;
• Источники бесперебойного питания Ultron HPH поистине универсальны, и могут применяться для защиты потребителей электроэнергии в самых разных средах: в гражданских структурах (банки, торговые центры, административные учреждения, больницы и так далее), на промышленных предприятиях, в сфере IT (дата-центры, серверные, хранилища данных) и телекоме;
• Полностью цифровое DSP-управление компонентами системы;
• Поддержка «холодного» старта в отсутствии сетевого питания;
• Коэффициент мощности при полной нагрузке превышает 0,99;
• В режиме двойного преобразования обеспечиваются высокие показатели КПД – 96%, в ЭКО-режиме – 99%;
• Широкий диапазон входных напряжений – от -15% до +20% при полной нагрузке, позволяет применять систему в нестабильных электросетях, склонных к перепадам;
• Низкие коэффициенты искажения тока (менее 3%) и напряжения (менее 2% при линейной нагрузке);
• Перегрузочная способность инвертора позволяет непрерывно эксплуатировать ИБП при 105% нагрузке без перехода на байпас;
• Возможность организации параллельной работы до 4 ИБП с поддержкой гибкого резервирования по системе N+X;
• Применение от 32 до 50 аккумуляторных батарей (в зависимости от модели) позволяет существенно увеличить время автономной работы;
• Широкий набор коммуникационных интерфейсов - слоты SMART и MINI, 2 параллельных порта, RS-232, USB (в старших модификациях), 1 порт дистанционного аварийного отключения, порт определения зарядного устройства, два релейных входа, 6 релейных выходов;
• Малые габариты и большой набор исполнения корпусов разных размеров;
• Наглядный ЖК-дисплей для взаимодействия с ИБП, журналирование событий за счет интегрированного в контроллер ПЗУ

---

Опции

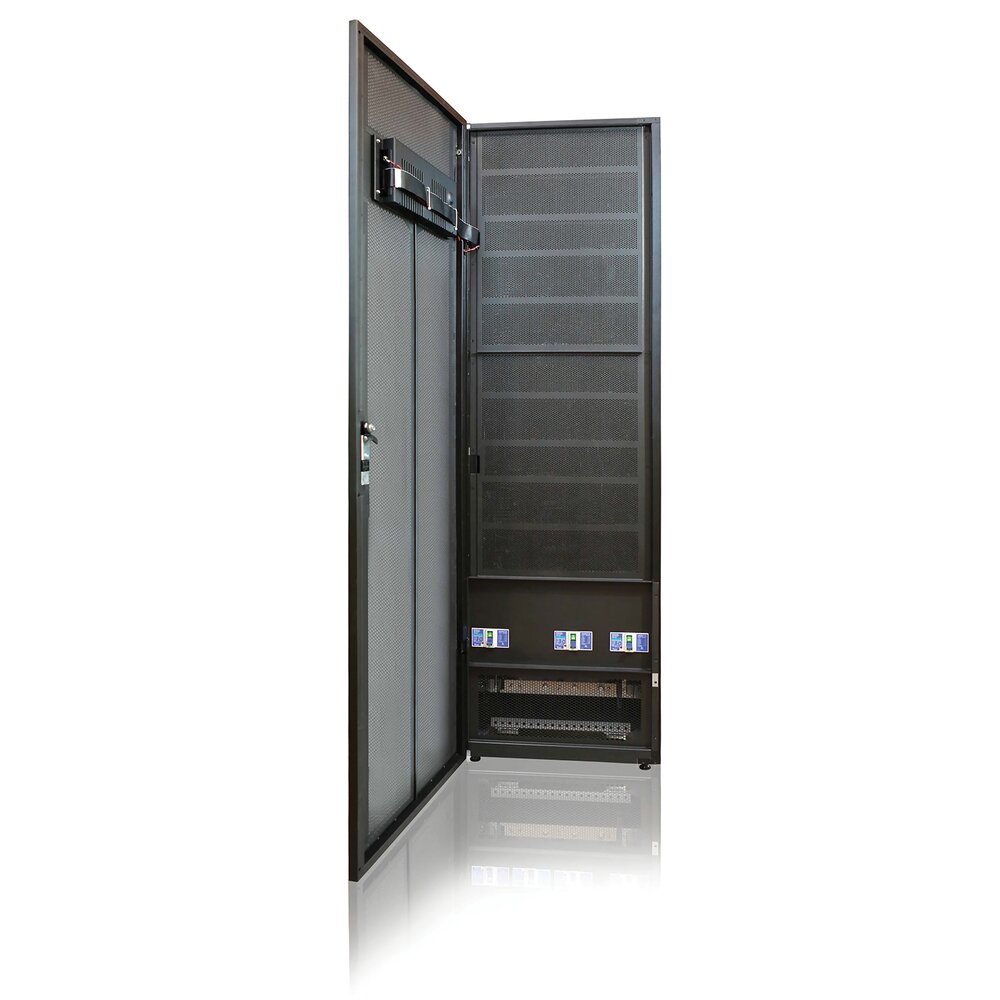

• Дополнительные кабинеты для аккумуляторных батарей (3799356100);
• Адаптер SNMP для удаленного управления и мониторинга (3915100120-S);
• Релейный адаптер (дополнительные «сухие» контакты);
• Порты USB и ModBus;
• Система защиты от импульсных перенапряжений

---

Модификации

Delta Ultron HPH

---

Технические характеристики Delta Ultron HPH 60 кВА

Модель	HPH-60K
Мощность	60 кВт (кВА = кВт)
Вход
Номинальное напряжение	220/380, 230/400, 240/415 В пер. тока
Диапазон входных напряжений	- 15 % ~ 20 % (полная нагрузка)  - 40 % ~ 20 % (нагрузка 70 %)
Частота	50/60 Гц ± 10 Гц
Коэффициент мощности	> 0,99 (при полной нагрузке)
Коэффициент нелинейных искажений тока	< 3 %
Выход
Напряжение	220/380, 230/400, 240/415 В пер. тока
Коэффициент нелинейных искажений напряжения	< 2 % (при линейной нагрузке)
Пределы регулирования напряжения	±1 %
Частота	50 / 60 Гц ± 0,05 Гц
Перегрузочная способность	<105 %: непрерывная работа 106% - 125%: отключение через 10 мин. 126% - 150%: отключение через 1 мин. >150%: отключение через 1 с
КПД
Нормальный режим (онлайн)	До 96% (эффективность ИБП моделей HPH 40-120K испытана TUV)
Экономичный режим	До 99 %
Аккумуляторные батареи
Тип	Поддержка необслуживаемых / свинцово-кислотных с регулирующими клапанами / цилиндрических / никель-кадмиевых аккумуляторных батарей
Количество	32-46 шт.
Ток встроенного зарядного устройства (макс.)	10 А
Номинальное время  автономной работы	9,5 мин
Прочее
Уровень шума  (на расстоянии 1 м)	< 55 дБ(A)
Коммуникационные интерфейсы	1 слот SMART, 1 слот MINI, 2 параллельных порта, 1 порт RS232, 1 порт REPO, 1 порт определения зарядного устройства, 2 входа с сухими контактами, 6 выходов с сухими контактами, 1 порт USB
Параллельное резервирование	Да, параллельное включение до 4 ИБП общей мощностью до 480 кВт
Аварийное отключение питания	Местное и дистанционное
Выключатель сервисного байпаса	Да
Отображение информации	ЖК дисплей и светодиодные индикаторы
Соответствие стандартам	CE, МЭК 62040-1, МЭК 62040-2
Размеры и масса ИБП
Размеры (Ш х Г х В), мм	520 x 800 x 1175
Мощность	186,5 кг
Батарейный модуль  (модели BN / B)	HPH-B: ИБП с внутренними АКБ, поставляется с установленными АКБ HPH-BN: ИБП с внутренними АКБ, поставляется без АКБ
Размеры (Ш х Г х В), мм	490 x 830 x 1400
Масса (с АКБ)	385 кг
Масса (без АКБ)	162 кг
Условия эксплуатации
Рабочая температура	0 ~ 40 °C
Относительная влажность	5 - 95 % (без конденсации)
Уровень шума	< 65 дБА
