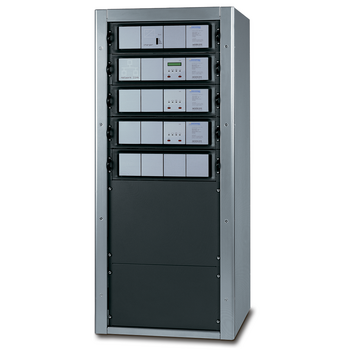

Socomec MODULYS TC 9000 ВА

Настройка и инструкция

Открыть брошюру Socomec MODULYS TC 9000 ВА

Описание

Брошюра линейки Socomec MODULYS

---

Socomec MODULYS TC — однофазный модульный источник бесперебойного питания (ИБП) двойного преобразования, специально предназначенный для телекоммуникационного оборудования, в том числе радиостанций и сотовых сетей. Обеспечивает продолжительную автономную работу чувствительного  к качеству электропитания оборудованию. Серия ИБП включает в себя модели с возможностью и без возможности установки дополнительных силовых модулей в целях наращивания мощности и повышения уровня резервирования. Коммуникационные возможности представлены двумя слотами для плат, modBUS/JBUS, «сухими» контактами. Поддерживается система удаленного управления и мониторинга. Модели Mod-TC 245, Mod-TC 260, Mod-TC 360 и Mod-TC 390 обладают отдельным входом байпаса.

---

Ключевые особенности

• Доступны пять различных конфигураций системы, включая автономные ИБП с автономностью до 8 часов, резервируемые модульные ИБП и два типа конфигураций с возможностью установки дополнительных силовых модулей с поддержкой наращивания мощности или резервирования N+1;
• Ориентированы на применение в серверных, для защиты телекоммуникационного и вычислительного оборудования. Отличное решение для радиостанций и радиолиний, мобильные радиостанции для сотовых сетей связи и репиторов (GSM - GPRS - UMTS - LTE);
• Специально для нужд телекома системы оборудованы аккумуляторными батареями высокой емкости;
• Доступ к аккумуляторным батареям осуществляется с фронтальной части;
• Зарядное устройство повышенной мощности (30 А) обеспечивает быстрый и устойчивый заряд аккумуляторных батарей 48 В, 100 Ач;
• Отдельный вход байпаса;
• Коммуникационные возможности представлены двумя слотами для плат, MODBUS/JBUS RTU, релейной платой сигнальных контактов

---

Опции

• Температурный датчик;
• «Сухие» контакты;
• Панель дистанционного управления;
• Интерфейс WEB/SNMP для удаленного мониторинга

---

Технические характеристики

MODULYS TC
Модель	Mod-TC 230	Mod-TC 245	Mod-TC 260	Mod-TC 360	Mod-TC 390
Sном (ВА)	3000	4500	6000	6000	9000
Pном (Вт)	2100	3150	4200	4200	6300
Число фаз на входе/выходе	1/1	1/1, 3/1	1/1, 3/1	1/1	1/1, 3/1
ВХОД
Номинальное напряжение	230 В (1-фазное + N) или 400 В (3-фазное + N)
Допуск по напряжению	± 20%
Номинальная частота	50/60 Гц
Допуск по частоте	от 45 до 65 Гц
Коэффициент мощности / THDI	> 0,98 /< 6%
ВЫХОД
Номинальное напряжение	230 В (1-фазное)
Допуск по напряжению	± 3% (можно установить на 208/220/240 В)
Номинальная частота	50 – 60 Гц
Допуск по частоте	± 2% (± 0,1% автономная частота)
Схема резервирования N+1	-	-	-	6000 ВА	9000 ВА
Два независимых ИБП	3000 + 3000 ВА	4500 + 4500 ВА	6000 + 6000 ВА	-	-
Перегрузка	110% в течение 1 минуты, 130% в течение 10 секунд, 200% в течение 5 циклов
Пик-фактор	3:1
АККУМУЛЯТОРНЫЕ БАТАРЕИ
Тип	с длительным сроком службы (герметичные,   необслуживаемые)
Время  поддержки	От 1 до 8 часов
Аккумуляторные лотки (100 Ач, 48 В)	1	1	1	2	2
Период подзарядки	< 8 часов
КПД
Режим онлайн	до 90%
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Рабочая температура	от 0 °C до +40 °C (от 15 °C до 25 °C для продления срока службы аккумуляторных батарей)
Относительная  влажность	0% - 90% без конденсации
Максимальная высота над уровнем  моря	1000 м без ухудшения характеристик (максимум 3000 м)
ШКАФ
Габариты (Ш x Г x В)	600 x 600 x 1425 мм
Вес	В зависимости от конфигурации
Класс защиты	IP20
Уровень шума на расстоянии 1 м (ISO 3746)	< 60 дБА
СТАНДАРТЫ
Безопасность	EN 62040-1
ЭМС	IEC 62040-2
Технология  исполнения	EN 62040-3
Сертификат изделия	CE
