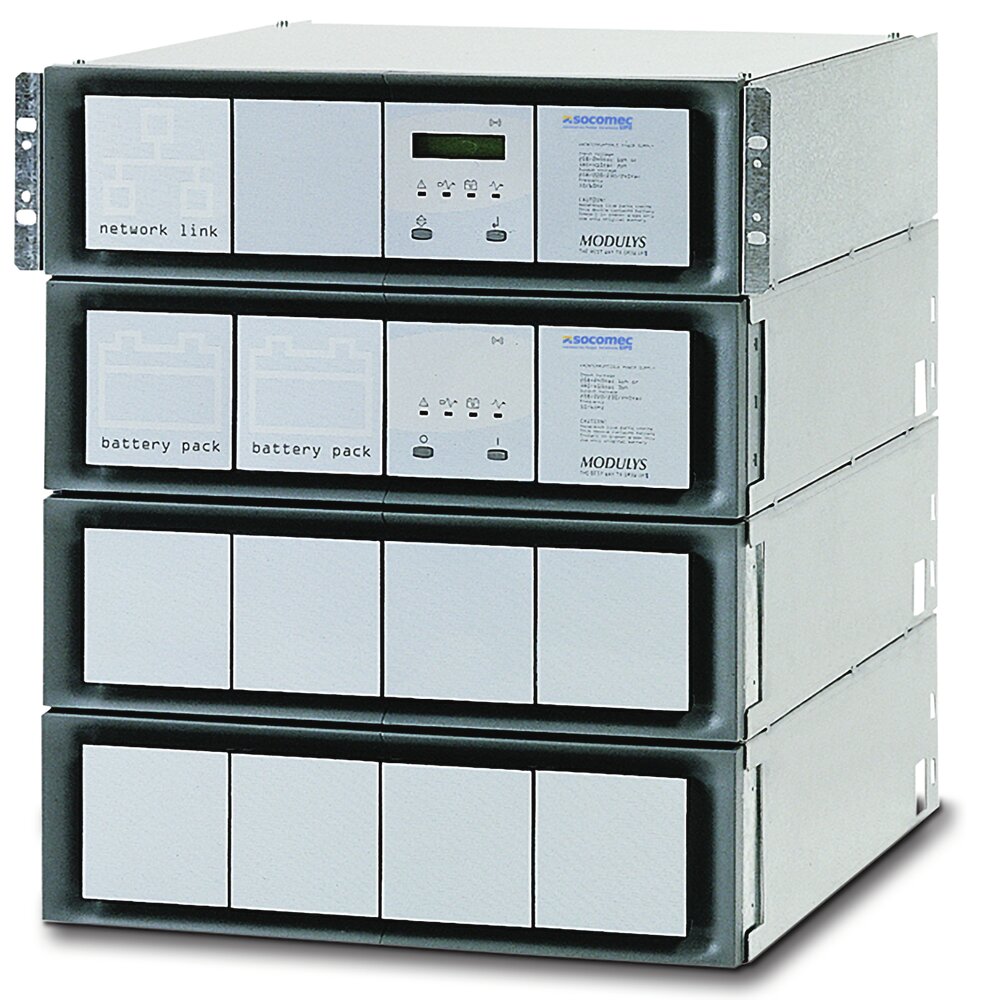

Socomec MODULYS RM - серия однофазных модульных ИБП двойного преобразования (VFI) для 19-дюймовых стоек; назначение - вычислительные сети, телекоммуникации, сети ЛВС и ГВС. Мощность набирают силовые модули Mod-Power по 1500 или 3000 ВА в шкафу MOD-RM3XX на три слота - 12U при глубине 550 мм; модули 4500 и 6000 ВА в этот шкаф не ставятся. Свободные слоты занимают силовыми модулями ради мощности или резервирования либо аккумуляторными модулями Mod-Battery ради автономии. Сборки - от 1500 до 9000 ВА, вход и выход 230 В, класс защиты IP20, шум менее 52 дБА.
три модуля по 3000 ВА, Mod-RM 330 на пределе расширения
8 мин при 75 % нагрузки
-
Подключение и монтаж
Параметр
Значение
Защита ввода и линии байпаса
автоматический выключатель с характеристикой C или D: 32 А у шкафа с модулями 1500 ВА, 50 А - с модулями 3000 ВА; на ввод и на отдельную линию байпаса, если она есть
Сечение кабеля ввода и байпаса
не менее 4 мм² с модулями 1500 ВА, не менее 10 мм² - с модулями 3000 ВА
Расчёт проводки и защиты
сразу на предельную мощность шкафа, чтобы расширение не требовало переделки
Ток утечки на землю
6 мА; зависит от числа модулей и складывается с утечкой нагрузки
Защита между ИБП и нагрузкой
производитель рекомендует устройство защитного отключения (УЗО) на 30 мА
Нейтраль
проходит со входа на выход; выходную нейтраль заземляют только после развязывающего трансформатора, он - опция
Розетки на выходе
две по 16 А на отдельных предохранителях - нагрузку в шкафу делят на две линии; розетка Power Share на 10 А - для неприоритетной нагрузки
Аварийное отключение
беспотенциальный контакт, при его размыкании выход ИБП отключается полностью
Внешний ручной байпас
панель ручного байпаса производителя - опция; её контакт подключают к входу M1, по которому все модули переходят на байпас; другой ручной байпас ставить нельзя
Тепловыделение силового модуля при 100 % нагрузки
145 Вт (495 БТЕ/ч) у модуля 1500 ВА, 260 Вт (887 БТЕ/ч) у модуля 3000 ВА
Масса шкафа без модулей
37 кг
Монтаж
в закрытом помещении, в 19-дюймовый шкаф на двух боковых L-образных кронштейнах, их заказывают у производителя шкафа; кронштейны и шкаф должны выдержать массу выбранной сборки с батареями; глубина со вставленными вилками - до 600 мм
Свободное место
не менее 40 см сзади и 100 см спереди
Работа, связь и управление
силовые модули работают параллельно; модуль сверх нужной мощности даёт резервирование - система работает дальше при отказе модуля;
у каждого силового модуля свой контроллер и автоматический байпас; силовые и аккумуляторные модули меняют и добавляют без отключения системы;
модули разной мощности в одной сборке система не запустит;
режим работы от генератора (GS): допуск синхронизации байпаса расширяется с 2 до 8 %, допуск напряжения байпаса - с 15 до 20 %;
при выходном напряжении 208 В мощность - 90 % номинальной, в режиме преобразователя частоты - 70 %;
входной ток синусоидальный; искажение выходного напряжения - 3 % на линейной нагрузке; помехи - категория C1 по EN 62040-2 при выходных кабелях до 10 м;
тест батареи - автоматически, по умолчанию раз в 90 дней (интервал меняется в настройках), до 2 минут, без перерыва питания нагрузки; после отключения по разряду батареи ИБП по умолчанию сам включается, когда возвращается сеть;
аккумуляторный модуль Mod-Battery - со своим зарядным устройством, до четырёх аккумуляторных комплектов;
розетка Power Share по умолчанию отключает свою нагрузку, когда батарея почти разряжена, при нагрузке выше 85 % в режиме от батареи и при перегрузке выше 105 % от сети; порог можно задать и по остатку ёмкости или времени батареи; в режиме аварийного освещения розетка, наоборот, включается только при пропадании сети;
RS232 и RS485 с протоколом MODBUS/JBUS RTU, два слота для коммуникационных плат, четыре сигнальных реле на клеммнике: работа от байпаса, общая авария, работа от батареи, батарея на исходе; каждое подключают как NO или NC, до 250 В переменного тока и 500 мА на контакт;
ПО LOCAL VIEW для локального мониторинга и завершения работы ИБП под Windows, Linux и Mac OS X - штатно; ПО REMOTE VIEW PRO - опция;
NET VISION - опция: веб-интерфейс и SNMP, контроль ИБП через браузер, завершение работы нескольких операционных систем по сети, настройка розетки Power Share;
релейная плата в коммуникационный слот - опция: дополнительные беспотенциальные выходы, NO или NC перемычкой, и вход для аварийного сигнала от внешней системы, например BMS; плата ACB с входами аварийных сигналов внешних устройств - опция;
выносная ЖК-панель по RS485 - опция; датчик температуры помещения - опция;
температура хранения - от -5 до +50 °C;
для систем жизнеобеспечения, медицины, коммерческого транспорта и атомных объектов изделие может потребовать адаптации - производитель советует заранее обратиться в Socomec.
Технические характеристики
MODULYS RM
Sном (ВА)
1500
3000
Pном (Вт)
1050
2100
Число фаз на входе/выходе
1/1
ВХОД
Номинальное напряжение
230 V
Допуск по напряжению
± 20% (до -30% при 70% от номинальной нагрузки)
Номинальная частота
50/60 Гц
Допуск по частоте
± 10%
Коэффициент мощности/ THDI
> 0,99 / 6%
ВЫХОД
Номинальное напряжение
230 V
Допуск по напряжению
± 3% (можно устанавливать 208/220/240 В)
Номинальная частота
50/60 Гц
Допуск по частоте
± 2% (± 0,1% автономная частота)
Перегрузка
110% в течение 1 минуты, 130% в течение 10 секунд, 200% в течение 5 циклов
Пик-фактор
3:1
БАЙПАС
Номинальное напряжение
Выбранное напряжение
Допуск по напряжению
± 15%
Номинальная частота
Выбранная частота
Допуск по частоте
± 2%
КПД
Режим онлайн
до 91%
Режим Eco Mode
97%
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Рабочая температура
от 0 °C до +40 °C (от 15 °C до 25 °C для продления срока службы аккумуляторных батарей)
Относительная влажность
0% - 90% без конденсации
Максимальная высота над уровнем моря
1000 м без ухудшения характеристик (максимум 3000 м)
Mod-System
Габариты (Ш x Г x В)
3 слота 19" x 550 мм x 12U
Вес
57 кг (Mod-RM 315), 68 кг (Mod-RM 330)
Класс защиты
IP20
Уровень шума на расстоянии 1 м (ISO 3746)
< 52 дБА
Теплоотдача
780 Вт
Входные разъемы
клеммы
Выходные разъемы
клеммы + 2 x IEC 320 C19 (16 A)
СТАНДАРТЫ
Безопасность
EN 62040-1
ЭМС
IEC 62040-2
Показатели
EN 62040-3
Сертификат изделия
CE
