Описание
Брошюра линейки Socomec MODULYS

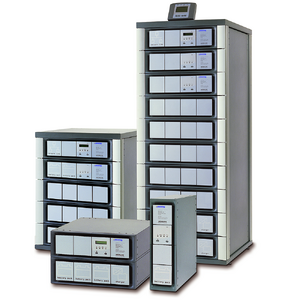

MODULYS MC – серия компактных модульных источников бесперебойного питания (ИБП) двойного преобразования производства Socomec, представленная однофазными моделями и моделями с трехфазным входом/однофазным выходом. Серия ориентирована на эксплуатацию с серверным и телекоммуникационным оборудованием, как правило, подверженным частым масштабным изменениям — в особенности, ЦОД. Количество силовых и батарейных модулей в системе можно свободно увеличивать для резервирования мощностей, а поддержка «горячей» замены дополнительных модулей обеспечит непрерывную защиту без остановки работы. Каждый модуль имеет собственные контроллер и байпас, что позволяет развертывать полностью децентрализованную систему энергетической безопасности предприятия без критических точек отказа.Все ИБП серии MODULYS MC оснащены слотами для дополнительно коммуникационного оборудования и набором портов. Поддерживается система удаленного управления и мониторинга. Опционально доступен температурный датчик для батарей.
Ключевые особенности
- Масштабируемая модульная система в трех модификациях: стойки с тремя слотами, шестью и девятью слотами. Младшие версии (415 и 430) предназначены для маломощных потребителей и используют модули на 1,5 кВА и 3 кВА с поддержкой резервирования, средние (645, 660 и 660 six) оборудованы модулями до 6 кВА, старшие (960, 990 и 912 six) предназначены для наиболее серьезных нагрузок;
- Средние и старшие решения поддерживают подключение к трехфазному входу;
- Применение DSP-микропроцессора для управления системой увеличивает отказоустойчивость и стабильность характеристик;
- Компактные габариты, поддержка как установки в 19-дюймовые стойки, так и в системный шкаф;
- Широкие возможности для резервирования (от N+1 до N+X) и наращивания мощности и архитектура без единой точки отказа;
- Поддержка замены силовых и аккумуляторных модулей в «горячем» режиме без отключения системы или перехода на байпас;
- Коммуникационные возможности представлены двумя слотами для плат расширения, портом RS232/485, релейно платой с четырьмя «сухими» контактами и Ethernet (только в старших моделях);
- Возможность приоритетного распределения нагрузки между потребителями;
- Поддержка режима преобразования частоты 50/60 Гц;
- Совместимость с системами заземления нейтрали IT, TT и TN
Опции
- Трансформатор гальванической развязки;
- Датчик температур;
- Релейная плата «сухих» контактов;
- Плата расширения коммуникаций;
- Набор для дистанционного управления и мониторинга
Время автономной работы
|
|
ВА | Типичное время поддержки | Расширяемый до | ||
| стандартное мин. | макс. мин. | мощность ВА | время поддержки мин. | ||
| Mod-MC 415 | 1 500 | 8 | 180 | 6 000 | 25 |
| Mod-MC 430 | 3 000 | 8 | 110 | 6 000 | 40 |
| Mod-MC 645 | 4500 | 8 | 100 | 13500 | 12 |
| Mod-MC 660 | 6 000 | 8 | 65 | 12000 | 23 |
| Mod-MC 660 six | 6000 | 8 | 65 | 18000 | 12 |
| Mod-MC 960 | 6000 | 8 | 100 | 12000 | 40 |
| Mod-MC 990 | 9000 | 8 | 60 | 18000 | 18 |
| Mod-MC 912 six | 12000 | 8 | 40 | 24000 | 12 |
Технические характеристики
| НОМИНАЛЬНАЯ МОЩНОСТЬ МОДУЛЯ | 1500 ВА/ 1050 ВТ | 3000 ВА/ 2100 ВТ | 4500 ВА/ 3150 ВТ | 6000 ВА/ 4200 ВТ |
| ВХОД | ||||
| Номинальное входное напряжение | 230 В (1 фаза + N) | 230 В (1 фаза + N) или 400 В (3 фазы + N) | ||
| Допуски по входному напряжению | ± 20 % (до -30 % при 70 % от номинальной нагрузки) | |||
| Частота | 50 /60 Гц ± 10 % | |||
| Коэффициент мощности /THDI | > 0,99 /6 % | |||
| ВЫХОД | ||||
| Выходное напряжение | 230 V (1 фаза + N) ± 3 % (устанавливается 208 /220 /240 В) | |||
| Выходная частота | 50 Гц - 60 Гц ±2% (± 0,1% в аккумуляторном режиме) | |||
| Автоматический байпас | Выбранное напряжение ± 15 %, выбранная частота ± 2 % | |||
| Перегрузка (в режиме работы от сети) | (110 % одна минута) (130 % 10 секунд) (200 % 5 циклов) | |||
| Общий КПД | 88-90% в режиме on line, 97% в режиме ECO MODE | |||
| Допустимый пик-фактор | 3:1 | |||
| СРЕДА | ||||
| Рабочая температура | 0 °C - + 40 °C (15 °C - 25 °C для наибольшего срока службы АКБ) | |||
| Относительная влажность | 0 % - 90 % без конденсации | |||
| Максимальная высота (над уровнем моря) | 1000 м без ухудшения характеристик (максимум 3000 м) | |||
| Mod-System MODULYS MC | ||||
| Mod-MC 4XX - 4 слота (Ш x Г x В) /мм | 550 x 625 x 760 | |||
| Mod-MC 6XX - 6 слотов (Ш x Г x В) /мм | 550 x 625 x 1 026 | |||
| Mod-MC 9XX - 9 слотов (Ш x Г x В) /мм | 550 x 625 x 1 425 | |||
| Уровень шума (ISO 3746) | < 52 дБ в 1 м (Mod-MC 4XX) | < 60 дБ в 1 м (Mod-MC 6XX и Mod-MC 9XX) | ||
| Рассеяние тепла (Вт) | 530 (Mod-MC 4XX) | 700 (Mod-MC 6XX) | 2 090 (Mod-MC 9XX) | |
| Коммуникации | Последовательное подключение RS 232 /485, сигнальные контакты | |||
| Разъемы: вход /выход /power share | Клеммы | |||
| СТАНДАРТЫ | ||||
| Технология | IEC 62040-3 - VFI (Voltage Frequency Independent) On line, двойное преобразование | |||
| Безопасность | (EN) IEC 62040-1-1 | |||
| Исполнение и топология | (EN) IEC 62040-3 | |||
| Стандарт электромагнитной совместимости | EN 50091-2/IEC 62040-2 | |||
| Сертификация продукта | CE | |||
| Индекс защиты IP | IP 20 (в соответствии с IEC 60529) | |||
