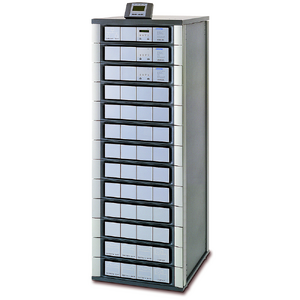

Socomec MODULYS EB - серия однофазных модульных ИБП двойного преобразования (VFI) от 9 до 24 кВА в шкафу на двенадцать слотов, 550 x 625 x 1824 мм. Мощность набирают силовые модули Mod-Power по 4500 или 6000 ВА; Mod-EB 1290 - два модуля по 4500 ВА (9000 ВА, расширение до 18000 ВА), Mod-EB 1212 six - два модуля по 6000 ВА (12000 ВА, расширение до 24000 ВА); карточка 24 кВА - предельная сборка Mod-EB 1212 six из четырёх модулей. Свободные слоты можно занять аккумуляторными модулями Mod-Battery. Вход 230 В однофазный или 400 В трёхфазный, выход 230 В, класс защиты IP20, шум менее 60 дБ.
Socomec MODULYS EB - компактный модульный источник бесперебойного питания двойного преобразования с однофазным или трёхфазным входом и однофазным выходом, рассчитанный на вычислительные центры (ЦОД), серверы, телекоммуникации, оборудование интернет-провайдеров и центры телефонного обслуживания; медицинские учреждения производитель называет среди защищаемых объектов. Большое число слотов позволяет ставить дополнительные силовые модули - наращивать мощность и уровень резервирования, а силовые и аккумуляторные модули меняют в «горячем» режиме. Управление полностью цифровое, единой точки отказа нет: у каждого силового модуля свой контроллер и автоматический байпас. Удалённое управление - платой SNMP/WEB-адаптера NET VISION; связь - последовательный порт RS-232/RS-485, четыре «сухих» сигнальных контакта и два слота для коммуникационных плат, датчик температуры - опция. Прост в установке и обслуживании.
Шкаф на двенадцать слотов вмещает до четырёх силовых модулей Mod-Power одной мощности; для большой ёмкости батарей - шкафы с отдельными зарядными устройствами (опция, по запросу). Модули 4500 и 6000 ВА питаются и от трёхфазной сети 400 В без ограничений по характеристикам.
Продвинутое модульное решение без единой точки отказа для серверов и телекома, использующее силовые модули по 4500 ВА и 6000 ВА;
Возможность расширения как мощности, так и по времени автономной работы;
Архитектура с полностью цифровым управлением;
Силовые модули ставят в четыре верхних слота шкафа, аккумуляторные модули - в любой свободный слот;
Поддержка резервирования от N+1 до N+X;
Поддержка замены батарейных и силовых модулей в «горячем» режиме;
Компактные габариты системы позволяют установить ее в небольшом помещении;
Широкие возможности для удаленного мониторинга и управления;
Поддержка управления приоритетностью нагрузок;
Наличие режима преобразователя частоты 50/60 Гц;
Совместимы с системами заземления нейтрали IT, TT и TN;
Отдельный вход для байпаса;
Коммуникационные возможности представлены: двумя слотами для плат расширения, портом RS-232/RS-485 и платой с 4-мя «сухими» контактами; NET VISION (Ethernet) и набор для дистанционного мониторинга и управления - комплектацию уточняйте при заказе

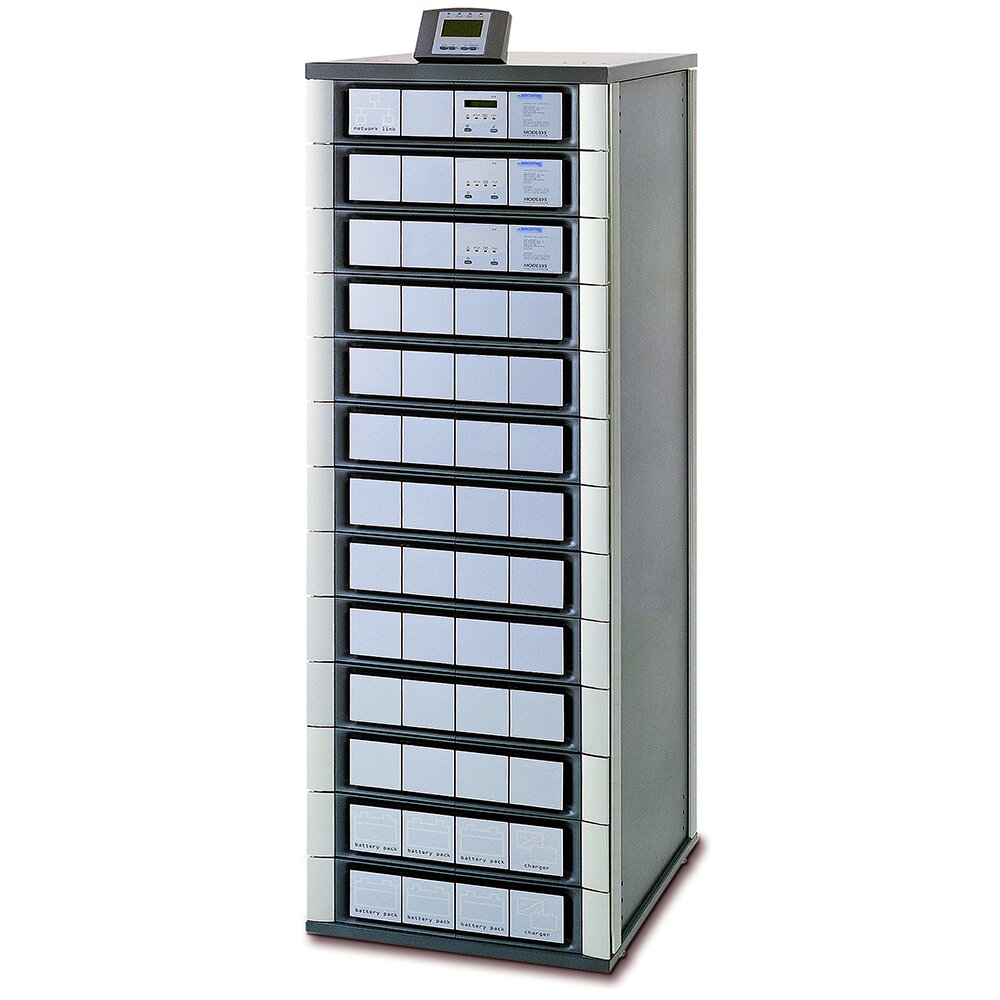

Mod-EB 1212 six на пределе расширения: четыре модуля по 6000 ВА
23 мин
-
Подключение и монтаж
Параметр
Значение
Защита ввода и линии байпаса
автоматический выключатель с характеристикой C или D: 100 А (однофазный вход) и 40 А (трёхфазный) у шкафа с модулями 4500 ВА, 125 А и 63 А - с модулями 6000 ВА; на ввод и на отдельную линию байпаса, если она есть; в сети IT защита трёхфазная с нейтралью
Сечение кабеля ввода и байпаса
не менее 25 мм² (однофазный вход) и 10 мм² (трёхфазный) с модулями 4500 ВА, не менее 35 и 16 мм² - с модулями 6000 ВА; кабели байпаса и нейтрали при трёхфазном входе - того же сечения, что при однофазном
Расчёт проводки и защиты
сразу на предельную мощность шкафа, чтобы расширение не требовало переделки
Вход
любой силовой модуль работает от однофазного входа; при однофазном вводе три фазных клеммы соединяют шиной, которая есть на клеммнике
Ток утечки на землю
35 мА; зависит от числа модулей и складывается с утечкой нагрузки
Защита между ИБП и нагрузкой
производитель рекомендует устройство защитного отключения (УЗО) на 30 мА
Нейтраль
проходит со входа на выход; выходную нейтраль заземляют только после развязывающего трансформатора, он - опция; если защита перед ИБП размыкает нейтраль, она размыкает и все фазы одновременно (четырёхполюсный выключатель)
Выход Power Share
отдельный клеммник для неприоритетной нагрузки, линия до 10 А, предохранитель 10 А, 250 В
Аварийное отключение
беспотенциальный контакт, при его размыкании выход ИБП отключается полностью
Внешний ручной байпас
панель ручного байпаса производителя - опция; её контакт подключают к входу M1, по которому все модули переходят на байпас; другой ручной байпас ставить нельзя
Тепловыделение силового модуля при 100 % нагрузки
350 Вт (1195 БТЕ/ч) у модуля 4500 ВА, 520 Вт (1774 БТЕ/ч) у модуля 6000 ВА; для шкафа Mod-EB 12XX производитель даёт 7200 БТЕ/ч и 2080 Вт, число модулей не указано
Масса шкафа
160 кг без модулей, не более 630 кг в полной комплектации
Монтаж
в закрытом помещении; шкаф стоит на колёсах, после установки выдвигают опоры; силовые модули ставят в слоты сверху вниз, положение модуля задают DIP-переключателем на его задней стенке; аккумуляторные модули ставят в шкафу как можно ниже - так он устойчивее
Свободное место
не менее 40 см сзади и 100 см спереди
Работа, связь и управление
параллельно работают до четырёх силовых модулей Mod-Power одной мощности; модули разной мощности в одной системе не допускаются, при недопустимой сборке система не запустится;
интеллектуальный модуль коммуникаций (ICM) собирает данные модулей и ведёт пуск и остановку всей системы;
режим ECO MODE переводит инвертор в ждущий режим ради меньшего энергопотребления; режим преобразователя частоты - 50 Гц на входе и 60 Гц на выходе или наоборот; при выходном напряжении 208 В мощность - 90 % номинальной;
режим работы от генератора (GS): допуск синхронизации байпаса расширяется с 2 до 8 %, допуск напряжения байпаса - с 15 до 20 %;
входной ток синусоидальный; искажение выходного напряжения - 3 % на линейной нагрузке; помехи - категория C2 по EN 62040-2 при выходных кабелях до 10 м;
тест батареи - автоматически, по умолчанию раз в 90 дней (интервал меняется в настройках), до 2 минут, без перерыва питания нагрузки; после отключения по разряду батареи ИБП по умолчанию сам включается, когда возвращается сеть;
аккумуляторный модуль Mod-Battery - со своим зарядным устройством, до четырёх аккумуляторных комплектов; для большой ёмкости батареи подключают к шинам (+) и (-) клеммника, шкафы с отдельными зарядными устройствами - опция, по запросу в сервисный центр;
выход Power Share по умолчанию отключает свою нагрузку, когда батарея почти разряжена, при нагрузке выше 85 % в режиме от батареи и при перегрузке выше 105 % от сети; порог можно задать и по остатку ёмкости или времени батареи, в режиме аварийного освещения нагрузка, наоборот, включается только при пропадании сети; настраивают через NET VISION;
RS232 и RS485 с протоколом Jbus, два слота для коммуникационных плат, четыре сигнальных реле на клеммнике: работа от байпаса, общая авария, работа от батареи, батарея на исходе; каждое подключают как NO или NC, до 250 В переменного тока и 500 мА на контакт;
NET VISION: веб-интерфейс и SNMP, контроль ИБП через браузер и завершение работы по сети; выносная ЖК-панель по RS485; комплектацию NET VISION и панели уточняйте при заказе; ПО LOCAL VIEW для локального мониторинга и завершения работы под Windows, Linux и Mac OS X - штатно, ПО REMOTE VIEW PRO - опция;
релейная плата в коммуникационный слот - опция: дополнительные беспотенциальные выходы, NO или NC перемычкой, и вход для сигнала от внешней системы, например BMS; плата ACB с входами аварийных сигналов внешних устройств - опция; датчик температуры помещения - опция;
температура хранения - от -5 до +50 °C;
для систем жизнеобеспечения, медицины, коммерческого транспорта и атомных объектов изделие может потребовать адаптации - производитель советует заранее обратиться в Socomec.
Технические характеристики
НОМИНАЛЬНАЯ МОЩНОСТЬ МОДУЛЯ
4500 ВА/ 3150 ВТ
6000 ВА/ 4200 ВТ
ВХОД
Номинальное входное напряжение
230 В (1 фаза + N) или 400 В (3 фазы + N)
Допуски по входному напряжению
± 20 % (до -30 % при 70 % от номинальной нагрузки)
Частота
50 /60 Гц ± 10 %
Коэффициент мощности /THDI
> 0,99 /6 %
ВЫХОД
Выходное напряжение
230 В (1 фаза + N) ± 3 % (устанавливается 208/220 /240 В)
