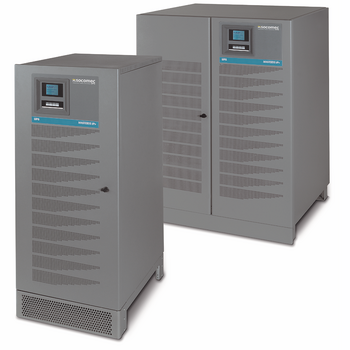

Socomec MASTERYS IP+ 80 кВА

Настройка и инструкция

Открыть брошюру Socomec MASTERYS IP+ 80 кВА

Описание

Masterys IP+ —  источник бесперебойного питания (ИБП) двойного преобразования от Socomec, ориентированный на применение в малых и средних промышленных предприятиях и различных инфраструктурах, подверженным неблагоприятным условиям окружающей среды. Обладает прочным компактным корпусом, защищенным по стандарту IP31 и/или IP52 (защита от пыли и брызг), может эксплуатироваться при температурах до 50 градусов Цельсия. Имеет большой допуск по входному напряжению, устойчив к ЭМ-помехам. Оборудован сервисным байпасом. Полностью совместим с электрогенераторами.

---

Руководство по эксплуатации Socomec Masterys IP+

---

Ключевые особенности

• Высоконадежное компактное решение с IGBT-выпрямителем для защиты промышленного и медицинского оборудования, мощностью 80 кВА;
• Ориентирован на 100% нелинейные, несбалансированные и 6-импульсные нагрузки аппаратуры промышленных производств, включая сварочное оборудование, электродвигатели, мощные системы освещения и проч.;
• Предназначается, в том числе, для работы в неблагоприятных условиях: оборудован расширенной защитой по стандарту IP31 (опционально IP52 с защитой от брызг), имеет усиленный корпус из стали толщиной 2 мм, поддерживает крепление к полу, оборудован пылевыми фильтрами;
• Обладает коэффициентом мощности на входе, превышающим 0,99 при нелинейных искажениях входного тока менее 3%;
• Разработан для эксплуатации в штатном режиме при температуре до 50 °C;
• Устойчив к электромагнитным помехам, превышая требования стандарта IEC 62040-2 в два раза;
• Имеет двойную защиту от перенапряжения;
• Допуск входного напряжения имеет широкий интервал от -40 % до +20 % от номинального;
• Совместим с широким кругом аккумуляторных батарей, включая AGM, VRLA и NiCd;
• Интеллектуальная система контроля заряда аккумуляторных батарей;
• Поддержка ультраконденсатора в качестве аккумулятора энергии, для обеспечения режима питания от резервного источника при регулярных кратковременных падений напряжения и отключений электроэнергии, а также при запуске генераторов и в случае отрицательного влияния температуры окружающей среды на срок службы АКБ;
• ИБП полностью совместимы с электрогенераторами;
• Встроенный трансформатор гальванической развязки (категория К);
• Поддержка двойной входной электросети;
• Внутренний сервисный байпас в стандартной поставке;
• Защита от обратного тока;
• Удобный ЖК-дисплей с графическим многоязыковым интерфейсом;
• Коммуникационные возможности представлены интерфейсом с «сухими» контактами, ModBus RTU, LAN, двумя слотами для плат расширения

---

Опции

• Аккумуляторные батареи с расширенным сроком службы;
• Дополнительный кабинет для аккумуляторных батарей со степенью защиты IP52;
• Внешний температурный датчик;
• Дополнительные зарядные устройства для аккумуляторных батарей;
• Дополнительный трансформатор;
• Набор для параллельной работы;
• Поддержка «холодного» запуска в отсутствии сети;
• Система синхронизации (ACS);
• Набор создания тока в нейтрали для основных цепей без нейтрали;
• Защита электрических плат от коррозии и тропического климата;
• Profibus, ModBus TCP;
• Плата SNMP для удаленного управления и мониторинга

---

Технические характеристики

Sном (кВА)	10	15	20	30	40	60	80
Pном (кВт) - 3/1	9	13,5	18	27	32	48	-
Pном (кВт) - 3/3	9	13,5	18	27	36	48	64
Конфигурация с параллельным подключением	до 6 устройств
ВХОД
Номинальное  напряжение	400 В
Допуск по напряжению	± 20 % (до -40 % при 50 % номинальной мощности)
Номинальная  частота	50/60 Гц
Допуск по частоте	± 10 %
Коэффициент   мощности/THDI	0,99/< 3 %
ВЫХОД
Номинальное  напряжение	1 фаза + нейтраль: 230 В (устанавливается 220/240 В) 3 фазы + нейтраль: 400 В (с возможностью конфигурации 380/415 В)
Допуск по напряжению	± 1 %
Номинальная  частота	50/60 Гц
Допуск по частоте	± 2 % (устанавливается от 1 % до 8 % с генераторной установкой)
Общие искажения выходного напряжения – линейная нагрузка	< 1 %
Общие искажения выходного напряжения – нелинейная нагрузка	< 5 %
Перегрузка	125 % - 10 минут, 150 % - 1 минута
Коэффициент амплитуды	3:1 (соответствует IEC 62040-3)
БАЙПАС
Номинальное  напряжение	1 фаза + нейтраль: 230 В, 3 фазы + нейтраль: 400 В
Допуск по напряжению	± 15 % (устанавливается от 10 % до 20 % с генераторной установкой)
Номинальная  частота	50/60 Гц
Допуск по частоте	± 2 % (устанавливается от 1 % до 8 % с генераторной установкой)
СРЕДА
Рабочая температура окружающей среды	от 0 °C до +50 °C (от 15 °C до 25 °C для продления срока службы аккумуляторных   батарей)
Относительная  влажность	0 % - 95 % без конденсации
Высота над уровнем моря (макс.)	1000 м без снижения рабочих характеристик (максимум 3000 м)
Уровень шума на расстоянии 1 м (ISO 3746)	< 52 дБА			< 55 дБА		< 65 дБА
Габариты ИБП
Размеры (3/1) Ш x Г x В	600 x 800 x 1400 мм				1000 x 835 x 1400 мм		-
Размеры (3/3) Ш x Г x В	600 x 800 x 1400 мм					1000 x 835 x 1400 мм
Вес (3/1)	230 кг	250 кг	270 кг	330 кг	490 кг	540 кг	-
Вес (3/3)	230 кг	250 кг	270 кг	320 кг	370 кг	500 кг	550 кг
Класс защиты (в соответствии со стандартом IEC 60529)	IP31 и IP52				IP31
Цвета	RAL 7012
СТАНДАРТЫ
Безопасность	IEC/EN 62040-1, AS 62040.1.1, AS 62040.1.2
ЭMC	IEC/EN 62040-2, AS 62040.2
КПД	IEC/EN 62040-3, AS 62040.3
Сертификат  изделия	CE, RCM (E2376)
