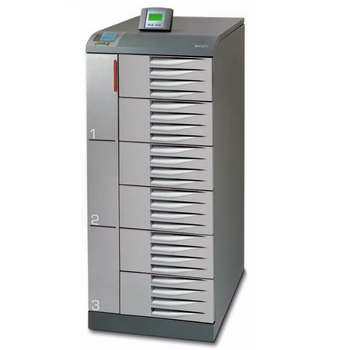

Socomec MASTERYS EB 45 кВА

Настройка и инструкция

Открыть брошюру Socomec MASTERYS EB 45 кВА

Описание

Masterys EB – трехфазные модульные источники бесперебойного питания (ИБП) двойного преобразования, разработанные Socomec для защиты вычислительных центров, серверного оборудования, промышленных предприятий и медицинских учреждений.

Благодаря модульной архитектуре и широких возможностей по подключению дополнительных аккумуляторных батарей, ИБП Masterys EB позволяют расширить начальную систему в соответствии с потребностями организации, а надежная и безопасная децентрализованная архитектура позволит использовать источник бесперебойного питания в связки с самым ответственным и критически важным оборудованием.

Socomec MASTERYS EB мощностью 45 кВА (конфигурация 3 x 15) принимает трехфазное входное напряжение 400 В с допуском ±20% (до -35% при 70% нагрузки) и частотой 50/60 Гц (±10%), обеспечивая стабильную работу в условиях нестабильной сети. Коэффициент мощности на входе достигает 0,99, а искажение тока (THDI) не превышает 3%, что минимизирует потери энергии. Выходное трехфазное напряжение 400 В (±1%, настраивается на 380/415 В) поддерживает активную мощность 36 кВт (3 модуля по 12 кВт), с выходным коэффициентом мощности до 0,9 опережающего (до 0,7 в течение 10 минут), что выделяет модель в сравнении с конфигурациями 2 x 15 или 30 кВА благодаря увеличенной мощности при сохранении компактности.

ИБП обладает перегрузочной способностью 125% в течение 10 минут и 150% в течение 60 секунд, с пик-фактором 3:1 согласно IEC 62040-3, что обеспечивает надежность при пиковых нагрузках. Выходная частота 50/60 Гц регулируется с допуском ±2% (настраивается от 1% до 8% для генераторов), автоматический байпас активируется при отклонении напряжения ±15% (настраивается от 10% до 20%). КПД достигает 92% в режиме онлайн, 96% в режиме ALWAYS-ON и 98% в ECO-MODE, что превосходит типичные показатели модульных систем за счет оптимизации трехмодульной конфигурации. Уровень шума не превышает 55 дБ, что ниже, чем у некоторых аналогов, благодаря эффективному охлаждению.

Устройство с габаритами 600 x 795 x 1400 мм и весом 315 кг (без батарей) работает при температурах 0–40°C (оптимально 15–25°C для батарей), влажности 0–95% без конденсации и высоте до 1000 м (максимум 3000 м) без потери характеристик. Класс защиты IP20 (опционально IP21) соответствует IEC 60529, а стандарты IEC 62040-1-1, IEC 62040-3 (VFI-SS-111) и IEC 62040-2 подтверждают безопасность и совместимость. Модель поддерживает параллельное подключение до 3 модулей, что делает ее гибким решением для серверных центров, промышленности и медицины, отличаясь меньшим весом (315 кг против 350–500 кг у других конфигураций) при высокой мощности.

---

Ключевые особенности

• Трехфазное решение, оперирующее модулями по 15 кВА и 30 кВА для достижения суммарной мощности до 90 кВА, предназначенное для IT-нагрузок (серверы, хранилища данных, коммуникационные узлы) и различных инфраструктур;
• Полностью модульная архитектура без единой точки отказа;
• Все основные компоненты ИБП резервированы в целях повышения отказоустойчивости;
• Применение выпрямителя на основе IGBT-технологии позволило добиться низкого уровня гармонических искажений на входе — менее 3%;
• Аккумуляторные батареи с поддержкой резервирования;
• Широкий набор интеллектуальны функций для энергосбережения и управления АКБ;
• Полная совместимость с дизель-генераторными установками (ДГУ);
• Защита от обратного тока;
• Встроенный ручной байпас;
• Удобный типоразмер, возможность перемещения системы по средствам установленных колесиков;
• Удобный ЖК-дисплей с графическим интерфейсом;
• Для коммуникации в стандартном исполнении используются два слота для карт расширения, порт RS-232/485, интерфейс локальной сети

---

Опции

• Дополнительное зарядное устройство;

• Внешний ручной байпас;

• Система синхронизации ACS;

• Панель дистанционного управления;

• Программируемые «сухие» контакты;

• Интерфейс управления электрогенератором;

• Плата SNMP для удаленного управления и мониторинга

---

Технические характеристики

кВА	2 x 15	3 x 15	2 x 30	3 x 30
кВт	2 x 12	3 x 12	2 x 24	3 x 24
Вход/выход: 3/3	да
Параллельная конфигурация	До 3 модулей		До 3 модулей
ВХОД
Номинальное напряжение	Трехфазное 400 В ±20% (до -35% при 70% от номинальной нагрузки)
Входная частота	50/60 Гц ± 10%
Коэффициент мощности/THDI	0,99/< 3%
ВЫХОД
Выходное напряжение	Трехфазное 400 ± 1 % (можно установить 380/415 В)
Выходная частота	50/60 Гц ± 2% (устанавливается от 1 % до 8% с генераторной установкой)
Автоматический байпас	Номинальное выходное напряжение ±15%
	(устанавливается от 10% до 20% с генераторной установкой)
Перегрузка	125% -10 минут, 150% - 60 секунд
Пик-фактор	3:1 (в соответствии с IEC 62040-3)
Допустимый коэффициент мощности	До 0,9 опереж. (до 0,7 опереж. в течение 10 минут)
КПД
Общий КПД (On-line)	до 92%
КПД в режиме EC0-M0DE	до 98%
КПД в режиме ALWAYS-ON	до 96%
СРЕДА
Рабочая температура	от 0 °С до + 40 °С (15 °С - 25 °С для наибольшего срока службы АКБ)
Интервал температур хранения	От-5 °С до + 45 °С
Относительная влажность	0% - 95% без конденсации
Максимальная высота над уровнем моря	1000 м без ухудшения характеристик (максимум 3000 м)
Уровень шума (ISO 3746)	< 55 дБ
ВЕС (КГ)
Вес (со стандартными аккумуляторами)	450	315	500	350
ГАБАРИТЫ (Ш X Г X В)	Шкаф типа W (широкий) (600x795x1400 мм)
СТАНДАРТЫ
Безопасность	IEC 62040-1-1, IEC 60950-1-1 (тестирование ТЖV)
Исполнение и топология	(EN) IEC 62040-3 (VFI-SS-111])
Стандарт электромагнитной  совместимости	IEC 62040-2 (2-я редакция) EN 50091-2
Сертификация продукта	СЕ
Индекс защиты IP	IP 20 (в соответствии с IEC 60529), IP 21 опционально
