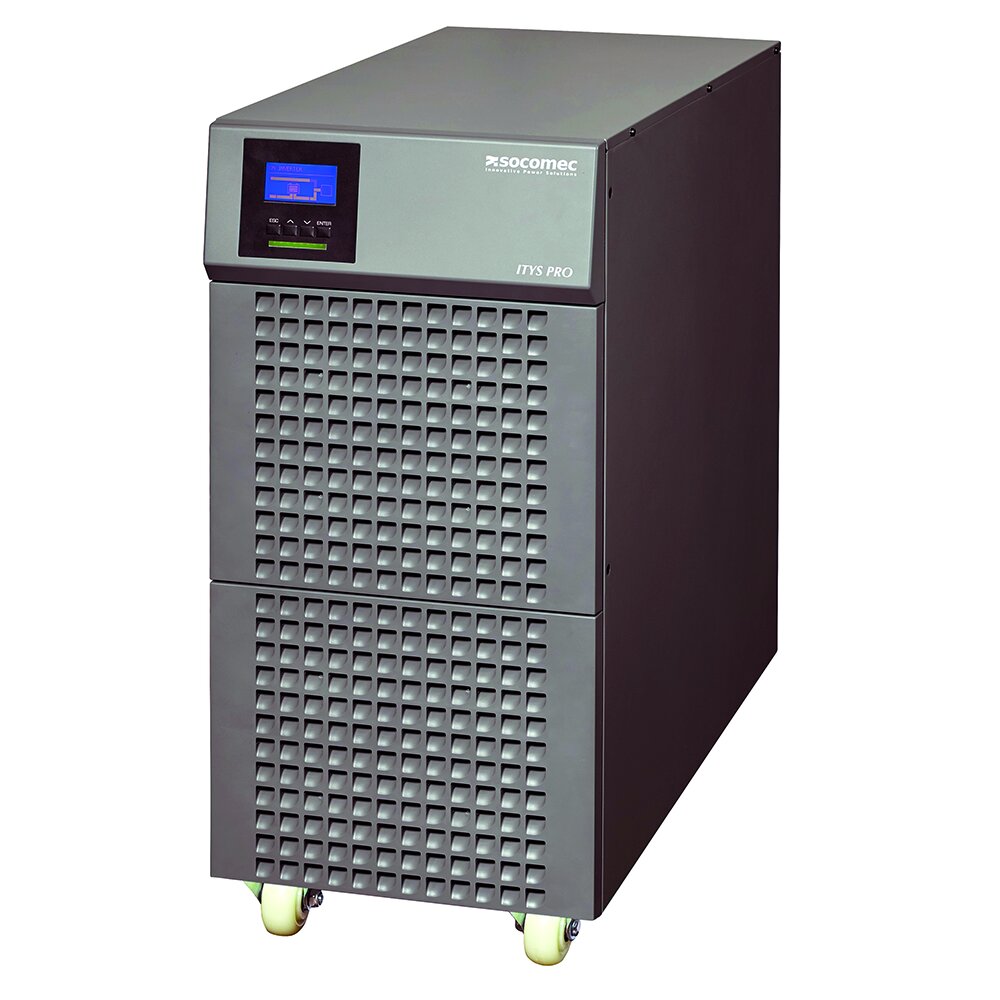

Socomec ITYS PRO 15 кВА - трёхфазный ИБП двойного преобразования (VFI), средний из трёх номиналов серии ITYS PRO. Мощность 15 кВА / 13,5 кВт при выходном коэффициенте мощности 0,9 в исполнениях без трансформатора и с трансформатором на выходе; с трансформатором на входе - 12 кВт. Вход 3 фазы 400 В, выход однофазный 230 В (3/1) или трёхфазный 400 В (3/3); с трансформатором на входе - только 3/3. Входной автомат 32 А, кабель входа и батареи от 6 мм². Корпус IP20 шириной 370 и глубиной 780 мм, высотой 810 мм (тип S, без батарей), 1170 мм (тип M) или 1385 мм (тип T); тот же корпус у остальных номиналов серии.
Серия рассчитана на работу в сложных электрических условиях и на защиту чувствительного ИТ-оборудования, а также оборудования, не связанного с ИТ. Производитель называет серверные помещения, оборудование сферы услуг, инфраструктуру, медицинские учреждения и оборудование небольших промышленных предприятий. Для критических применений, например медицинских и систем жизнеобеспечения, исполнение предварительно согласуют с Socomec. ИБП имеет внутренний байпас для обслуживания. Производитель указывает низкий уровень электромагнитных помех, приемлемый для коммерческих объектов: ИБП относится к категории C2 и в жилых помещениях может создавать радиопомехи.
Конфигурацию батарей меняют без изменения занимаемой площади: цепочка из 25 блоков 12 В, напряжение батареи - от 240 В (батареи полностью разряжены) до 380 В (полностью заряжены). Дополнительные зарядные устройства - опция, всего их может быть до трёх - для очень долгого времени автономии. Управление батареями EBS (Expert Battery System) практически исключает пульсации тока батарей, резервная защита байпаса снижает риск отключения нагрузки. Двойное преобразование при выходном коэффициенте мощности 0,9 даёт на 12 % больше активной мощности, чем у ИБП с коэффициентом 0,8; это относится к исполнениям без трансформатора и с трансформатором на выходе.
Выход - однофазный (3/1) или трёхфазный (3/3); у моделей 3/1 в стандарте два ввода (основной и вспомогательный), у моделей 3/3 второй ввод - опция. Трансформатор гальванической развязки ставится на входе или на выходе (опция, по запросу). Тип S - без батарей (внешний батарейный шкаф - опция), типы M и T - с батареями, тип T предусмотрен и с трансформатором. Параллельная конфигурация 1+1 предусмотрена для типа S на 10 и 20 кВА с двумя вводами.

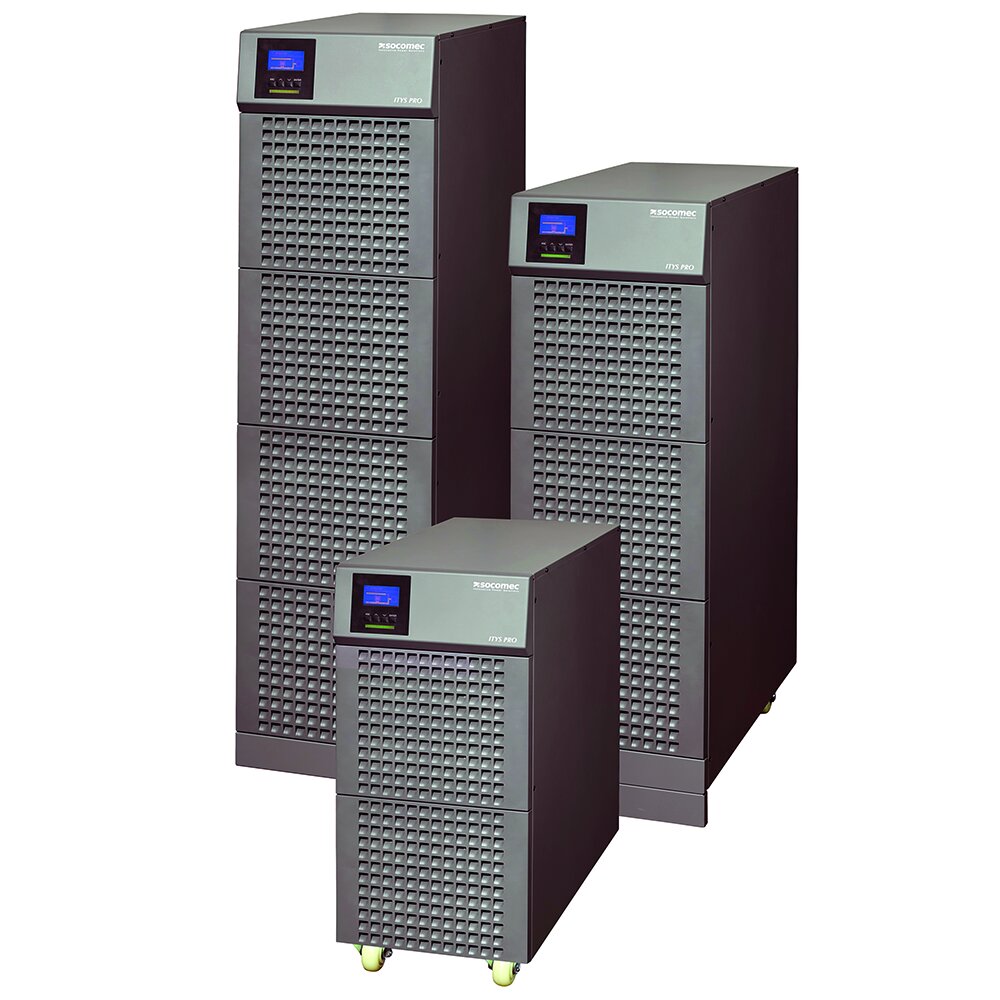

Доступный в трёх корпусах (типы S, M, T) компактный и экономичный ИБП для защиты серверных помещений, оборудования сферы услуг и инфраструктур - мощностью 15 кВА;
Высокопроизводительный режим on-line с двойным преобразованием (VFI);
Коэффициент мощности на выходе равен 0,9 (без трансформатора и с трансформатором на выходе);
Низкий уровень электромагнитных помех, приемлемый для коммерческих объектов;
Интеллектуальный режим управления аккумуляторными батареями для продления их срока службы, практически исключающий пульсации тока;
Внутренний сервисный байпас;
Защита от обратного тока;
Резервная защита линии байпаса, существенно понижающая возможности отключения электроэнергии;
Поддержка удаленного мониторинга;
2 слота для коммуникационного оборудования;
Удобный ЖК-дисплей с графическим многоязычным интерфейсом
Опции
Трансформатор гальванической развязки;
Интерфейс с «сухими» контактами;
Интерфейс MODBUS RTU (RS485)
Исполнения и тепловыделение
Модели и функции доступны не на всех рынках: наличие в поставке уточняйте у Socomec. Исполнений три: без трансформатора, с трансформатором на выходе и с трансформатором на входе. С трансформатором на выходе допуск выходного напряжения ±2 %. При выходном напряжении 208 и 360 В выходная мощность - 90 % от номинальной.
Рассеиваемая мощность - при входном напряжении 400 В и номинальной активной мощности.
Установка и подключение
ИБП ставят только в помещении, где работает квалифицированный персонал: чистом и сухом, без проводящих, горючих и коррозионных предметов, не под прямым солнцем. Спереди оставляют не менее 1,5 м для обслуживания, сзади - не менее 40 см для вентиляции, по бокам - 15 см, сверху - не менее 80 см; подключения и автоматы доступны сзади. Переносят ИБП не менее двух человек; колёса и приспособление для перемещения (slider) лежат в упаковке, так что погрузчик не нужен. Клеммные колодки и кабельные вводы встроены в корпус. После перемещения из холода в тепло перед включением выдерживают около двух часов. Хранят ИБП при температуре от -5 до +50 °C; высота установки - до 1000 м без снижения мощности, максимум 3000 м. Перед работами отключают все источники питания и ждут около 5 минут.
Вход ИБП - 3P+N; нейтраль не нужна только в исполнении с трансформатором на входе. Заземление (PE) подключают первым: рекомендуемое сечение 16 мм² для моделей 3/3 и 25 мм² для моделей 3/1. Перед вводами ставят одно селективное УЗО типа B (S) на 0,5 А. Магнитно-тепловые автоматы - с характеристикой C (порог не ниже 10 In); для ИБП с трансформатором - селективный автомат с характеристикой D. Момент затяжки клемм - не более 2,5 Н·м, клеммы заземления PE (винт M6) - 3,5 - 4,5 Н·м. При трёхфазной нелинейной нагрузке ток нейтрали может быть в 1,5 - 2 раза больше фазного: это учитывают при выборе сечения нейтрали выхода и байпаса. ИБП рассчитан на импульсные перенапряжения категории II.
Основной и вспомогательный ввод подключают раздельно (модели 3/3 и 3/1) или общим вводом (модели 3/3). Цепь обнаружения обратного тока встроена, но изолирующие устройства на вводе и на вспомогательном вводе монтажник ставит снаружи ИБП: расцепитель - на 220 - 240 В со встроенным концевым контактом (если катушка без него, добавляют ранний вспомогательный контакт), предупреждающая табличка из комплекта - на всех вынесенных разъединителях.
Для моделей 3/1: автомат вспомогательного ввода (двухполюсный)
80 А
100 А
125 А
Для моделей 3/3: автомат вспомогательного ввода
25 А
32 А
40 А
Предохранитель батареи
50 А
100 А
100 А
Кабель входа и батареи, мм²
6 - 25
6 - 25
10 - 25
Кабель байпаса и выхода 3/1, мм²
16 - 25
25
25
Кабель байпаса и выхода 3/3, мм²
6 - 25
6 - 25
10 - 25
Максимальное сечение 25 мм² определяется клеммами; кабели гибкие. Значения - для одиночного ИБП; для параллельной системы 1+1 документ значений не приводит.
Батареи и обслуживание
Внешняя батарея - от 240 В при полностью разряженных батареях до 380 В при полностью заряженных (подробности по этим пределам - в службе поддержки Socomec), цепочка из 25 блоков 12 В. Кроме батарейного шкафа ITYS PRO, производитель называет другие шкафы с 25 блоками 42 А·ч или 92 А·ч. Подключая внешний шкаф, строго соблюдают полярность каждой цепочки и сечение кабеля: перепутанная полярность может необратимо повредить ИБП. Шкаф защищают двухполюсным автоматом для постоянного тока с порогом 3 In или предохранителем. Если шкаф не от Socomec, монтажник отвечает за электрическую совместимость и за предохранители и выключатели на кабеле до шкафа; перед замыканием батарейных выключателей на панели проверяют параметры батареи.
Батарейный шкаф ITYS PRO: 600 x 835 x 1400 мм, масса до 850 кг с упаковкой (зависит от комплектации), IP20 (IP32 - опция), защита батарей 100 gR; хранят и перевозят при температуре от -5 до +40 °C (общее указание для свинцовых батарей, рекомендуется 25 °C; уточняют у производителя батарей). К ИБП его подключают кабелями из комплекта.
Обслуживание рекомендовано ежегодно; работы выполняют специалисты, авторизованные Socomec.
Срок службы батареи зависит от числа циклов заряда и разряда, нагрузки и температуры; рекомендуемая температура - 15 - 25 °C.
Батареи заменяют только рекомендованными или поставляемыми производителем; отработавшие сдают специализированной компании.
Неиспользуемый ИБП включают для подзаряда батарей раз в три месяца или по требованию поставщика батарей: заряд - не менее десяти часов. Для батарейного шкафа ITYS PRO интервал зависит от температуры в помещении: до 25 °C - раз в 6 месяцев, 25 - 30 °C - раз в 4, 30 - 35 °C - раз в 3, 35 - 40 °C - раз в 2 месяца; выше 40 °C подзаряд не рекомендуется.
Вентиляторы рекомендуется менять через 5 лет, конденсаторы переменного тока - через 10 лет: ориентир при работе по спецификации производителя, в тяжёлых условиях срок меньше.
Режимы работы, перегрузка и связь
Режим on-line - двойное преобразование, классификация по EN 62040-3 - VFI-SS-111. Режим ECO повышает КПД до 98 % без трансформатора и до 95 % с трансформатором: нагрузка питается напрямую от вспомогательного ввода через автоматический байпас, при пропадании сети ИБП переходит на инвертор и берёт энергию из батареи. Идеальной стабильности частоты и напряжения этот режим не даёт, поэтому его применимость оценивают по требуемому уровню защиты.
Ручной сервисный байпас - в стандарте; на нём нагрузка получает помехи сети напрямую.
ИБП может работать преобразователем частоты - по согласованию с Socomec; производитель рекомендует этот режим только для ИБП с раздельным вспомогательным вводом, отключённым от источника питания.
Аварийное отключение (E.S.D.) прерывает питание нагрузки и от инверторов, и от автоматического байпаса, кроме работы на ручном байпасе при наличии сети: тогда питание нагрузки не прерывается. Кнопку UPO можно вынести за пределы ИБП.
Перегрузка 30 секунд, без трансформатора и трансформатор на выходе
13,5 кВт
20,25 кВт
27 кВт
Перегрузка 1 минута, без трансформатора и трансформатор на выходе
12,24 кВт
18,36 кВт
24,48 кВт
Перегрузка 5 минут, без трансформатора и трансформатор на выходе
11,34 кВт
17 кВт
22,68 кВт
Перегрузка 10 минут, без трансформатора и трансформатор на выходе
10 кВт
15 кВт
20 кВт
Перегрузка 30 секунд, трансформатор на входе
12 кВт
18 кВт
24 кВт
Перегрузка 1 минута, трансформатор на входе
10,9 кВт
16,3 кВт
21,8 кВт
Перегрузка 5 минут, трансформатор на входе
10 кВт
15,1 кВт
20,2 кВт
Перегрузка 10 минут, трансформатор на входе
8,9 кВт
13,3 кВт
17,8 кВт
Перегрузка по активной мощности - при 25 °C, входном напряжении не ниже 207 В, напряжении батареи не ниже 300 В и начальной нагрузке 80 % от полной мощности.
Связь в стандарте: Modbus RTU (RS232), Modbus TCP (Ethernet, порт 502), веб-страницы в режиме чтения, обновление прошивки через веб, ЖК-дисплей с многоязычным интерфейсом, два слота для плат. Для связи с системой управления зданием (BMS) доступны порты и протоколы; часть из них - опции. Карта ADC+SL (опция, не более двух на ИБП) даёт 4 реле, 3 входа, подключение датчика температуры и изолированный RS485 с Modbus RTU. Остальные опции связи: сетевая карта NET VISION (WEB/SNMP) - опция; интерфейс BACnet/IP - опция; ПО REMOTE VIEW PRO - опция; выносная сенсорная панель - опция; шлюз IoT с мобильным приложением SOLIVE UPS - опция.
Технические характеристики
Sном (кВА)
10
15
20
Рном (кВт), без трансформатора и с трансформатором на выходе (с трансформатором на входе - 8, 12 и 16)
9
13,5
18
Вход/выход
3/1 и 3/3 (с трансформатором на входе - только 3/3)
ВХОД
Номинальное напряжение
3 фазы + N 400 В
Допуск по напряжению
±20% (-40 % @ 70 % от номинальной нагрузки)
Номинальная частота
50/60 Гц ± 10 %
Коэффициент мощности / THDI
0,99/< 2,5 %
ВЫХОД
Номинальное напряжение
1 фаза+N: 230 В (устанавливаемое: 208/220/230/240 В)
3 фазы+N: 400 В (устанавливаемое: 360/380/400/415 В)
Допуск по напряжению
±1 %
Номинальная частота
50/60 Гц ±2 (до ±5 с генератором - выбираемая)
Перегрузка
До 150% на 30 с
Коэффициент амплитуды
3:1 (соответствует IЕС 62040-3)
Соединения (выход)
Клеммы
БАЙПАС
Номинальное напряжение
номинальное выходное напряжение
Допуск по напряжению
±15% (±20% с генератором - выбираемая)
Номинальная частота / допуск
50/60 Гц ±2 (до ±5 с генератором - выбираемая)
СВЯЗЬ
Интерфейсы
RS232 - Ethernet
Опциональные платы
Плата SNMP - плата ADC/RS485 - плата MODBUS
Программное обеспечение для коммуникаций
LOCAL VIEW - NET VISION (опция) - WEB BROWSER
КПД
Режим on-line (двойное преобразование)
без трансформатора до 95 %, с трансформатором до 92 %
Режим ECO
без трансформатора до 98 %, с трансформатором до 95 %
СРЕДА
Температура окружающей среды
от 0°C до 40°C (от 15°C до 25°C для максимального срока службы АКБ)
Относительная влажность
от 0 до 95 % без конденсации
Высота над уровнем моря
1000 м без снижения активной мощности
Уровень шума на расстоянии 1 м
<51 дБА
<54дБА
Габариты ИБП
Тип S - размеры: Ш х Г х В
370 x 780 x 810 мм (IP20), 440 x 932 x 812 мм (IP31)
Тип S - Вес (без аккумуляторных батарей)
58 кг, максимальная масса 68 кг
Тип М - размеры: Ш х Г х В
370 x 780x 1170 мм (IP20), 440 x 932 x 1172 мм (IP31)
Тип М - Вес (без аккумуляторных батарей)
75 кг, максимальная масса 230 кг
Тип Т - размеры: Ш х Г х В
370 x 780x 1385 мм (IP20), 440 x 932 x 1387 мм (IP31)
Тип Т - Вес (без аккумуляторных батарей)
82 кг без трансформатора, максимальная масса 318 кг; с трансформатором: 10 кВА - 134 - 162 кг, 15 кВА - 178 - 203 кг, 20 кВА - 195 - 208 кг
Класс защиты
IP20 (IP31 - опция, по запросу); с трансформатором IP31
