Описание

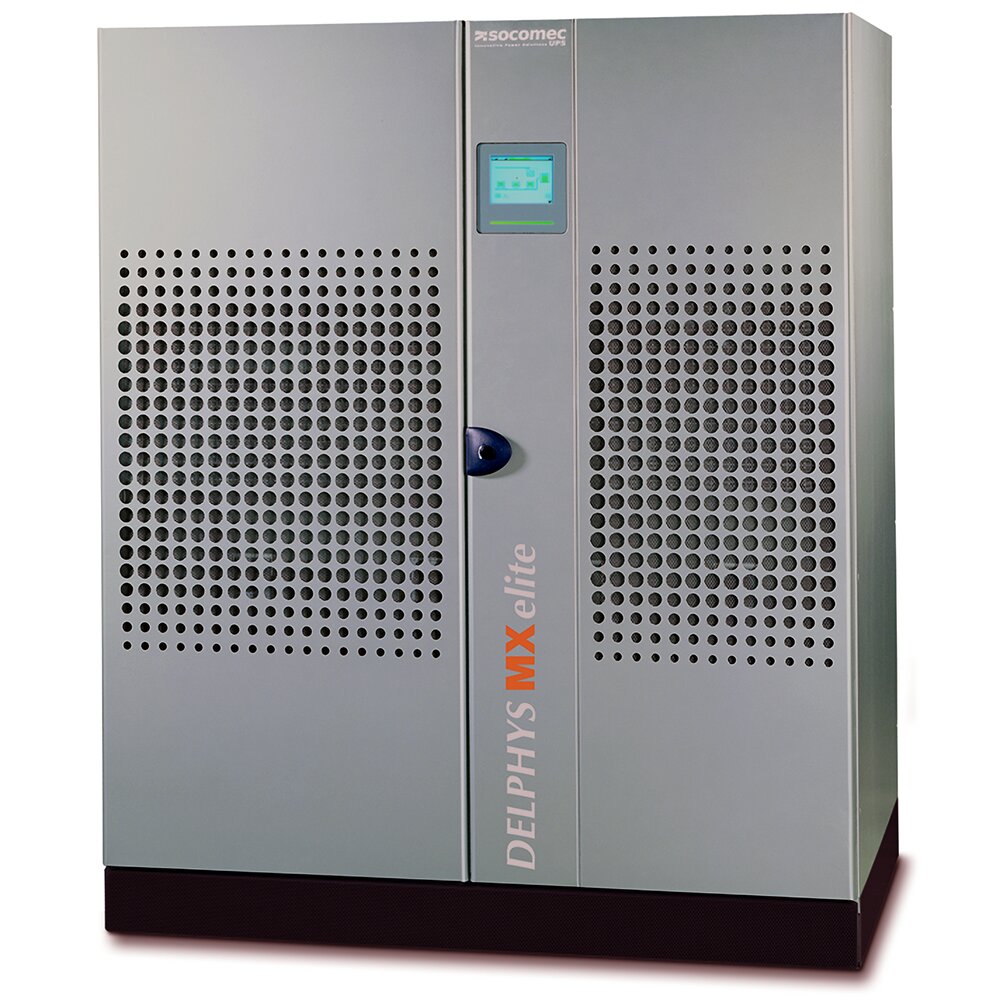

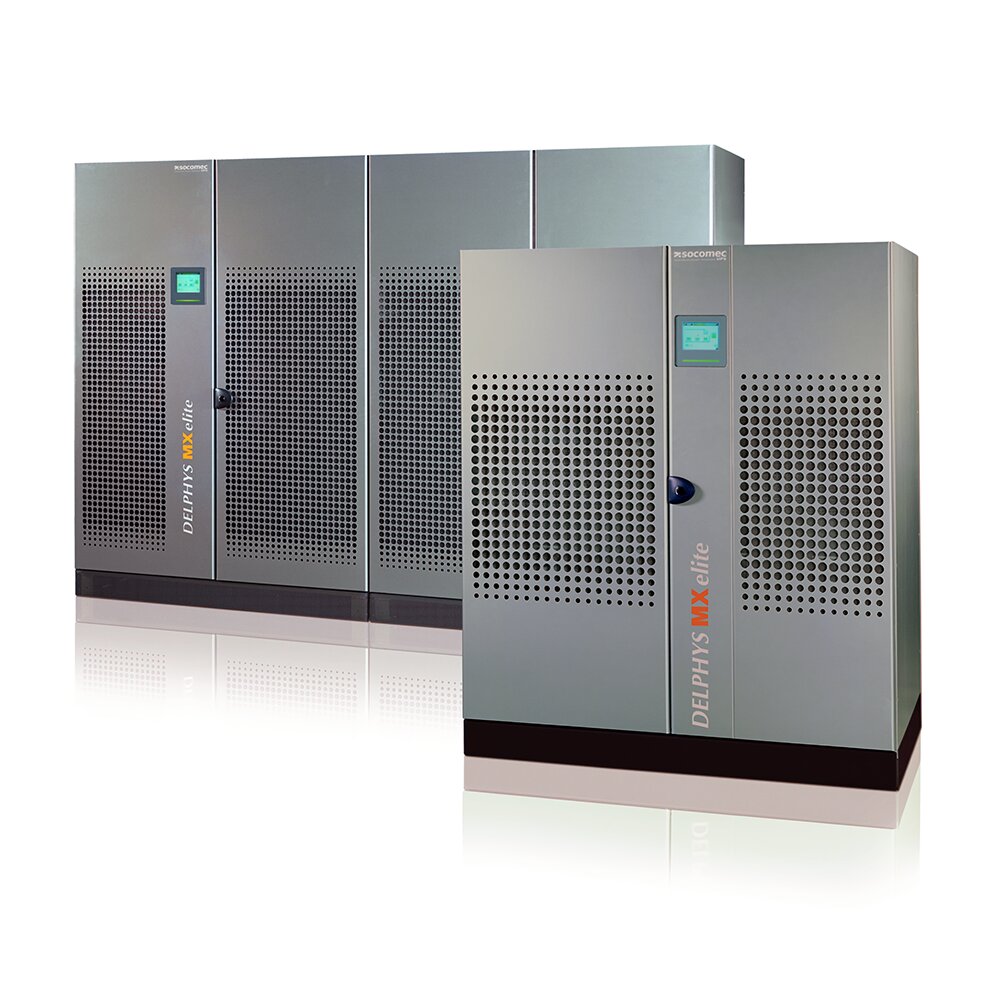

Socomec Delphys MX - серия высоконадёжных ИБП для применения на объектах повышенной важности. Всё в конструкции данной линейки оборудования предназначено для увеличения отказоустойчивости, а так же для оптимизации использования. Все узлы Delphys MX являются выдвижными, что облегчает обслуживание, увеличивает вероятность вычленения возможно проблемных узлов до выхода из строя, а так же значительно облегчает возможный ремонт, что сокращает время восстановления системы после сбоя. Конструкционные особенности данного оборудования позволяют работать в сложных условиях питающей сети, в том числе при отсутствии нейтрали.

---

Ключевые особенности

• Номинальная мощность Delphys MX — 300 кВА;
• Высокопроизводительное решение с трансформатором для защиты ответственных потребителей в различных секторах промышленности, электроэнергетике, нефтепереработки, а также систем управления технологическими процессами, медицинского оборудования и объектов инфраструктуры;
• Встроенный изолирующий трансформатор гальванической развязки для разделения между постоянным током и нагрузкой, а также между двумя источниками;
• Поддержка построения параллельной системы до 6 ИБП с поддержкой резервирования 1+1 и N+1;
• Высокие показатели отказоустойчивости за счет резервирования основных узлов и компонентов;
• Высокая устойчивость к КЗ;
• Стабильное выходное напряжение при любом типе нагрузок;
• Способность выдержать 150% перегрузку в течение одной минуты без отключения системы и без перехода на байпас;
• Фронтальный доступ к компонентам системы упрощает техническое обслуживание;
• Выпрямитель для подключения к сети требует только три кабеля;
• Встроенная защита от обратного тока;
• Возможность установки до трех коммуникационных карт расширения

---

Опции

• Система управления зарядом аккумуляторов;
• Совместимость с системами Flywheel;
• Система синхронизации ACS (для архитектуры 2N);
• Поддержка «горячей» замены для повышения мощности без отключения питания;
• Подача питания с резервированием;
• Сенсорный дисплей с графическим интерфейсом;
• Программируемые «сухие» контакты;
• ModBus RTU/TCP, Profubus/ProfiNET, BACnet/IP;
• Плата SNMP для удаленного управления и мониторинга;
• Три дополнительных слота для коммуникационных плат

---

Технические характеристики

Sном (кВА)	250	300	400	500		800		900
Рном (кВт)	225	270	360	450		720		810
BXОД/ВЫХОД	3/3
Параллельная конфигурация	до 6 устройств
ВХОД
Номинальное напряжение	380 В-400 В-415 В
Допуск по напряжению	От 340 до 460 В					Or 360 до 460 В
Номинальная частота	50/60 Гц
Допуск по частоте	±5 Гц
Коэффициент мощности/THDI	0,93/<4,5%					0,94/<5%
ВЫХОД
Номинальное напряжение	380 В — 400 В — 415 В
Допуск по напряжению	< 1 % (статическая нагрузка), ± 2% за 5 мс (условия динамической нагрузки от 0 до 100%)
Номинальная частота	50/60 Гц
Допуск по частоте	±0,2%
Общие искажения выходного напряжения - линейная нагрузка	ThdU <2%
Общие искажения выходного напряжения - нелинейная нагрузка (IEC 62043-3)	ThdU <3,2%		ThdU <2,5%
Ток короткого замыкания	Др 4,4 Ihom
Перегрузка	150% - 1 минут, 125% - 10 минут
Коэффициент амплитуды	3:1
Допустимый коэффициент мощности без снижения активной мощности	Индуктивность с опережающим коэффициентом мощности величиной до 0,9
БАЙПАС
Номинальное напряжение	380 В — 400 В — 415 В
Допуск по напряжению	±10%
Номинальная частота	50/60 Гц
Допуск по частоте	±2% (устанавливается для обеспечения совместимости с генераторной установкой)
КПД
Режим Online	до 93,5%
Режим Eco Mode	98%
СРЕДА
Рабочая температура окружающей среды	от 0°С до +35°С (от 15°С до 25°С для продления срока службы аккумуляторных батарей)
Относительная влажность	0% - 95% без конденсации
Высота над уровнем моря (макс.)	1000 м без сужения рабочих характеристик (максимум 3000 м)
Уровень шума на расстоянии 1 м (ISO 3746)	≤ 72дБА					≤ 75дБА
Габариты ИБП
Размеры (Ш хГх В)	1600 x 995 x1930 мм					3200 x 995 x 2210 мм
Вес	2500 кг		2800кг		3300кг	5900 кг
Класс защиты	Р20
Цвета	RAL9006
СТАНДАРТЫ
Безопасность	EC/EN 62041 -1, AS 62040.1.1, AS 62040.1.2
ЭМС	EC/EN 62040-2, AS 62040.2
КПД	EC/EN 62040-3, AS 62040.3
Сертификат изделия	CE, RCM (E2376)
