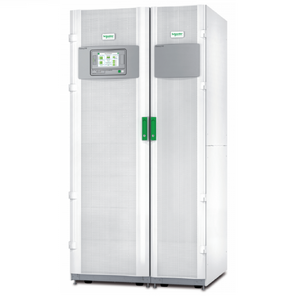

Galaxy VM

Выберите мощность:
Galaxy VM
Доступные мощности: 160 кВА, 180 кВА, 200 кВА, 225 кВА

Производитель:APC
Тип:On-line
Мощность, кВА:160, 200, 800
Кол-во фаз вход/выход:3:3
Формфактор:Кабинет (Башня)
Интерфейсы:сухие сигнальные контакты + 2 cлота для интерфейса обмена информацией + RS-232
Трансформатор гальванической изоляции:Нет
Применение:Инфраструктуры, Промышленность, ЦОД, Телекоммуникации, Транспорт, Серверы и сфера IT


Настройка и инструкция

Открыть брошюру Galaxy VM
Запрос коммерческого предложения
Цена: по запросу формируется исходя из:
  • актуального курса валют ЦБ РФ
  • опциональной необходимости проведения монтажных и пусконаладочных работ (ПНР) нашими инженерами
  • требуемых сроков и способов поставки
Для запроса стоимости оборудования Вы также можете отправить Ваше коммерческое предложение по email: order@uni-jet.com или позвонить нам по телефону: 8-800-707-98-45
Доставка Все ИБП, приобретенные у нас, доставляются по всей территории России, по договоренности – в страны СНГ, включая Казахстан и Беларусь. Подробнее


Мы занимаемся обслуживанием оборудования APC по всей России - установкой, наладкой и ремонтом. Подробнее

Компания «Юниджет»:

Для того, чтобы купить ИБП или иное электрооборудование, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60

Российские аналоги с малым сроком поставки

Все российские ИБП

Решения от Юниджет со сроком поставки не более 2 недель (при наличии на складе) с проведением пуско-наладочных работ на территории РФ силами наших инженеров. Для расчета стоимости обратитесь к нашим менеджерам.

  • Высочайшее качество

    ENTEL HPX

    Мощность от 100 до 800 кВА
    Фазы вх/вых 3:3, 3:1
    Трансформатор г. и. Опция
    Модульный Нет
    Вес 200–2400 кг
    IP 20–51
    Шум 58–47 дБ
    Габариты(Ш×В×Г) 600–2500 мм 800–2000 мм 200–1200 мм
    Подробнее
  • Лучшее решение

    ENTEL MPX

    Мощность от 10 до 300 кВА
    Фазы вх/вых 3:1, 1:1, 3:3
    Трансформатор г. и. Опция
    Модульный Нет
    Вес 80–1100 (без бат.) кг
    IP 20–51
    Шум 48–70 дБ
    Габариты(Ш×В×Г) 280–1400 мм 700–1905 мм 780–850 мм
    Подробнее

  • ВИМП АСБП

    Мощность от 10 до 500 кВА
    Фазы вх/вых 3:1, 3:3
    Трансформатор г. и. Опция
    Модульный Нет
    Вес 120–900 кг
    IP 20
    Шум 55–65 дБ
    Габариты(Ш×В×Г) 250–1300 мм 650–2000 мм 562–1100 мм
    Подробнее

  • ВИМП МСБП

    Мощность от 60 до 600 кВА
    Фазы вх/вых 3:3
    Трансформатор г. и. Нет
    Модульный Да
    Вес 120–200 кг
    IP 20
    Шум 55–72 дБ
    Габариты(Ш×В×Г) 600–2000 мм 1100–2000 мм 900–1050 мм
    Подробнее
  • Модульный ИБП

    ENTEL IPS

    Мощность от 50 до 800 кВА
    Фазы вх/вых 3:3, 3:1
    Трансформатор г. и. Нет
    Модульный Да
    Вес 200–1000 кг
    IP 20–41
    Шум 55–75 дБ
    Габариты(Ш×В×Г) 600–2400 мм 1200–2000 мм 800–1000 мм
    Подробнее

  • ВИМП БСБП

    Мощность от 20 до 200 кВА
    Фазы вх/вых 3:1, 3:3
    Трансформатор г. и. Нет
    Модульный Да
    Вес 43–160 кг
    IP 20
    Шум 56–65 дБ
    Габариты(Ш×В×Г) 485 мм 397–1550 мм 700–916 мм
    Подробнее

  • ВИМП ССБП

    Мощность от 1 до 25 кВА
    Фазы вх/вых 1:1, 3:1, 3:3
    Трансформатор г. и. Нет
    Модульный Нет
    Вес 7–25 кг
    IP 20
    Шум 50–65 дБ
    Габариты(Ш×В×Г) 438 мм 86–130 мм 437–880 мм
    Подробнее

Описание

Galaxy VM – трехфазная модель ИБП (UPS) двойного преобразования от Schneider Electric. Высокотехнологичная система, нацеленная на работу в параллельном режиме с наращиванием мощности вплоть до 800 кВа, и ориентированная на центры обработки данных (ЦОД) и критически важные узлы производственных процессов предприятия. Проста для интеграции в инфраструктуру организации и легка в обслуживании, за счет 7-дюймового LCD-экрана и комплекса продвинутого ПО для управления и мониторинга. Благодаря высокому КПД и набору энергосберегающих технологий собственной разработки последнего поколения, использование источников бесперебойного питания серии Galaxy снизит затраты на электроэнергию. Спецификации оборудования могут быть адаптированы инженерами Schneider Electric для специфических требований организации.

Инструкция Galaxy VM

Руководство по установке батарейного шкафа

Руководство по установке системного байпаса

Расширенные технические характеристики Galaxy VM

Ключевые особенности

  • Доступные варианты мощности Galaxy VM - 160 кВА, 180 кВА, 200 кВА, 225 кВА, с возможностью организации параллельной работы (до пяти ИБП) системы суммарной мощностью 800 кВА;
  • Разработаны для применения в крупных ЦОД уровней Tier 3 и Tier 4, крупных промышленных производственных и обрабатывающих предприятиях;
  • КПД при полной нагрузке доходит до 96,5% и сохраняет высокие показатели даже при очень малой величине нагрузки;
  • Стабильная непрерывная работа при температуре до 40 градусов Цельсия без снижения показателей мощности и иных характеристик, в том числе – в помещениях с неблагоприятными условиями среды;
  • Высокоэффективные режимы работы ECO и ECOnversion (КПД 99% и 99,5% соответственно) позволяют сократить расходы на электроэнергию без снижения производительности;
  • Входящий коэффициент мощности 0,99 при нагрузке выше 40%, 0,97 – при нагрузке выше 25%;
  • Коэффициент нелинейных искажений менее 3% при полной нагрузке, менее 4% при половинной;
  • Высокая перегрузочная способность – 150% на 1 минуту;
  • Широкий диапазон входного напряжения и частоты позволяет использовать ИБП в требовательных сетях;
  • Поддержка «холодного» пуска;
  • Поддержка внешней синхронизации;
  • Высокая устойчивость к коротким замыканиям, встроенная защита от обратного тока;
  • Компактные габариты, фронтальный доступ и возможность монтажа системы вплотную к стене упрощают обслуживание и сокращают требования к помещению, где будет установлена система;
  • Полная интеграция в инженерную инфраструктуру предприятия и его виртуальную среду за счет широкого набора опций и продвинутого программного обеспечения;
  • Galaxy VM сертифицированы для эксплуатации в районах с повышенной сейсмической угрозой;
  • Поддержка классического и модульного варианта оснащения аккумуляторными батареями;
  • Несколько режимов заряда АКБ;
  • Поддержка «горячей» замены батарей без отключения потребителей;
  • Крупный 7-дюймовый сенсорный ЖК-дисплей с графическим интерфейсом;
  • Fast Ethernet, ModBus, 12 релейных контактов (выход), 12 сухих контактов (вход), аварийное дистанционное отключение (EPO), слоты для плат сетевого управления

Опции

  • Пылезащитные фильтры;
  • Платы мониторинга;
  • Дополнительные модульные батарейные кабинеты;
  • Дополнительные классические батарейные кабинеты;
  • Выключатель постоянного тока для батарей;
  • Монтируемые на стену корпуса батарейных выключателей;
  • Верхний или нижний, одинарный или двойной ввод кабелей;
  • Встроенный статический байпас;
  • Шкафы байпаса для параллельных систем;
  • Преобразователь частоты

Модификации

GVMPB160KG65S

Galaxy VM 160 кВА, параллель, 480 В

GVMPB160KHS

Galaxy VM 160 кВА, параллель, 400 В, с защитой от обратного питания

GVMPB180KG65S

Galaxy VM 180 кВА, параллель, 480 В

GVMPB200KHS

Galaxy VM 200 кВА, параллель, 400 В, с защитой от обратного питания

GVMPB225KG65S

Galaxy VM 225 кВА, параллель, 480 В

GVMRB160KG65S

Galaxy VM 160 кВА 480 В, 1+1

GVMRB180KG65S

Galaxy VM 180 кВА 480 В, 1+1

GVMRB225KG65S

Galaxy VM 225 кВА 480 В, 1+1

GVMS160KGF65S

Galaxy VM 160 кВА 480-208 В

GVMS180KGF65S

Galaxy VM 180 кВА 480-208 В

GVMS225KGF65S

Galaxy VM 225 кВА 480-208 В

GVMSB160KG65S

Galaxy VM 160 кВА 480 В

GVMSB160KHS

Galaxy VM 160 кВА, 400 В, с защитой от обратного питания

GVMSB180KG65S

Galaxy VM 180 кВА 480 В

GVMSB200KHS

Galaxy VM 200 кВА, 400 В, с защитой от обратного питания

GVMSB225KG65S

Galaxy VM 225 кВА, 480 В

GVMBBB630IEC

Автоматический выключатель, монтируемый в стену 630A

GVMBBB600UL

Автоматический выключатель, монтируемый в стену 600A

GVMDFW-KIT

Пылезащитный фильтр

GVMSBC450KG

Кабинет внешнего байпаса 450K 480В

GVMSBC675KG

Кабинет внешнего байпаса 675K 480В

GVMSBCLB675KG

Кабинет внешнего байпаса 675K 480В с автоматическим выключателем нагрузки;

GVMMBTU

Модульный отсек для АКБ

GVMMODBCNS

Шкаф для шести батарейных модулей

GVMMODBCWS

Шкаф для двенадцати батарейных модулей

Видео

Технические характеристики

Номинальная мощность (кВА/кВт)

160/144

200/180

Вход основной сети переменного тока

Входное напряжение (В)

250 – 600 В

Основной и байпасный входы сети переменного тока

Один или два ввода как стандартная комплектация

Частота (Гц)

40 – 70 Гц

Коэффициент мощности на входе

0,99

THDI

менее 3% при полной нагрузке

Байпасный вход сети переменного тока

Диапазон входного напряжения

342 – 457 В

Частота

50 Гц или 60 Гц

Выход

Межфазное выходное напряжение (В)

380/400/415 В

Коэффициент мощности нагрузки

0,9 (от 0,7 при опережении до 0,5 при запаздывании без снижения допустимой мощности)

Выходная частота

50/60 Гц +/- 0,1% (без внешней синхронизации)

Допустимая перегрузка при рабочей температуре в 40°C

150% в течение 1 минуты и 125% в течение 10 минут

Стабилизация выходного напряжения

+/- 1%

Суммарные гармонические искажения (THDU)

< 2% при 100% линейной нагрузке; < 3% при 100% нелинейной нагрузке

Допуск на выходное напряжение

Симметричная нагрузка (0 – 100%): +/- 1% в статическом режиме; несимметричная нагрузка: +/- 3% в статическом режиме

Общий КПД

КПД при полной нагрузке при работе от сети

До 96,5%

Режим ECOnversion (соответствует классу 1 по EN62040-3)

До 99% (соответствует классу 1 по EN62040-3)

Стандартный режим ECO

До 99%

Связь и управление

Панель управления

Многофункциональный 7-дюймовый цветной дисплей с сенсорным ЖК- экраном и встроенным NMC, Modbus (SCADA и ION-E), два свободных слота NMC

Габариты и масса

ИБП (высота, ширина и глубина)

1970 x 1003 x 854 мм

Масса, кг (ИБП) (силовой шкаф вместе со шкафом ввода-вывода)

699 кг

724 кг

Модульный батарейный шкаф - узкий, габариты и масса без батарей

1970 x 370 x 854 мм 139 кг

Модульный батарейный шкаф - широкий, габариты и масса без батарей

1970 x 700 x 854 мм 210 кг

Соответствие нормам

Безопасность работы

IEC 62040-1

Электромагнитная  совместимость  и радиопомехи

IEC 62040-2

Маркировка

CE,C-Tick

Работа

IEC 62040-3, код VFI -SS -111

Транспортировка

ISTA 2B

Зона сейсмической опасности

IBC Level 2:2006

Окружающие условия

Рабочая температура

от 0 °C до 40 °C

Температура при хранении

от -25 °C до 55 °C — без батарей от -15 °C до 40 °C — с батареями

Относительная влажность

0% – 95%, при отсутствии конденсации

Высота над уровнем моря при эксплуатации

1000 м при полной нагрузке

Высота над уровнем моря при хранении

0 – 15 000 м

Максимальный уровень акустического шума на расстоянии 1 м от блока

55 дБ при нагрузке 70%, 65 дБ при нагрузке 100%
