Liebert APM
Выберите мощность:
Настройка и инструкция
Открыть брошюру Liebert APM- актуального курса валют ЦБ РФ
- опциональной необходимости проведения монтажных и пусконаладочных работ (ПНР) нашими инженерами
- требуемых сроков и способов поставки
| Артикул | Наименование | Цена |
|---|---|---|
| AS10-APM600-BC5-10Y-10 | VERTIV LIEBERT APM 600kVA/600KW 10 MINUTES BATTERY AS STANDARD | 56 813 654 руб. |
| AS10-APM300-BC5-10Y-13 | VERTIV LIEBERT APM 300kVA/300KW 10 MINUTES BATTERY AS STANDARD | 36 069 645 руб. |
| AS10-APM150-BC5-10Y-10 | VERTIV LIEBERT APM 150kVA/150KW 10 MINUTES BATTERY AS STANDARD | 18 609 131 руб. |
| AS10-APM120-BC4-10Y-10 | VERTIV LIEBERT APM 120kVA/120KW SCALABLE TO 150KW 10 MINUTES BATTERY AS STANDARD | 15 286 009 руб. |
Стоимость может быть изменена без предварительного уведомления. Информация об оферте.
Компания «Юниджет»:
- Осуществляет поставки энергетического оборудования ведущих производителей на территории Российской Федерации
- Реализует разработку индивидуальных инженерных проектов высокой степени сложности под нужды заказчиков
- Осуществляет пуско-наладочные работы (ПНР), ремонт и сервисное обслуживание электрооборудования
Для того, чтобы купить ИБП или иное электрооборудование, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60
Российские аналоги с малым сроком поставки
Решения от Юниджет со сроком поставки не более 2 недель (при наличии на складе) с проведением пуско-наладочных работ на территории РФ силами наших инженеров. Для расчета стоимости обратитесь к нашим менеджерам.
Описание

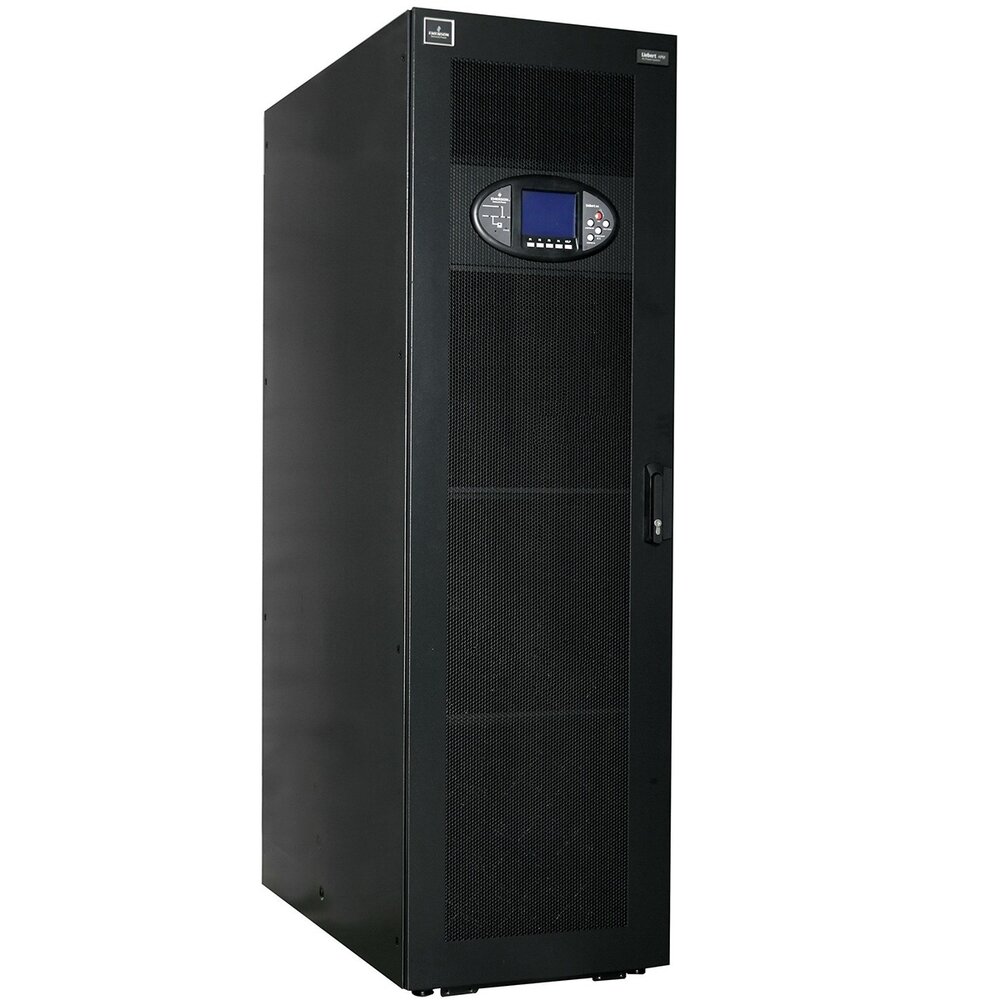

Liebert APM — ИБП с модульной архитектурой, созданный для обеспечения крайне высокого уровня надёжности. Ранее выпускался компанией Emerson. Серия является одной из ведущих в семействе новейших модульных ИБП Liebert, отличается высокой производительностью а так же возможностью наращивать как время автономной работы, так и мощность системы. ИБП поддерживает горячую замену силовых модулей.
Брошюра Liebert APM 15 кВА - 90 кВА
Ключевые особенности
- Liebert APM является модульным ИБП, адаптируемый и гибко масштабируемый под широкий спектр различных нагрузок, оснащенный силовыми модулями по 30 кВт и 50 кВт;
- Каждый силовой модуль оборудован собственной цифровой логикой на основе DSP-микропроцессоров и является полностью автономным, что исключает появления единой точки отказа для всей системы;
- Масштабируемость системы достигает 600 кВт для одиночного решения и до 2,4 мВт — для параллельного;
- Четыре доступные конфигурации базового исполнения: от 30 до 150 кВт (300 кВт), от 50 кВт до 400 кВт (600 кВт) в разных типоразмерах позволяют выбрать систему сходя из текущих потребностей с перспективой увеличения нагрузки в будущем;
- Возможность параллельного подключение двух или четырех блоков Liebert APM (в зависимости от конфигурации) позволяет реализовать архитектуру Tier 4 для самых требовательных ЦОД;
- Совместимость с широким типом нагрузок, как индуктивных, так и емкостных;
- Высокий уровень автономной работы: 30 минут (при конфигурации мощностью 30 кВт) и до 5 минут (при конфигурации мощностью 90 кВт);
- КПД в режиме двойного преобразования достигает 96,5%;
- Коэффициент мощности равен единице (кВА = кВт);
- ИБП имеет пологую кривую КПД, что гарантирует максимальную эффективность работы независимо от уровня нагрузки;
- Удобный многоязыковой ЖК-дисплей панели управления с широкими возможностями по выводу статусной информации и конфигурации ИБП;
- Поддержка SNMP, ModBus и протокола HTTP, вкупе с продвинутым ПО, обеспечивают комфортный удаленный мониторинг и управление
Видео
Технические характеристики
| Модуль питания (кВА/кВт) | 30 | 30 | 50 | 50 |
| Мощность (кВА) | 30–150 | 30–300 | 50–400 | 50–600 |
| Мощность (кВт) | 30–150 | 30–300 | 50–400 | 50–600 |
| КПД системы | ||||
| КПД в режиме двойного преобразования переменного тока (%) | В пределах 95 и 96 % для нагрузки > 30 % | В пределах 95,5 и 96,3 % для нагрузки > 30 % | ||
| КПД в экономичном режиме Eco (%) | > 98 % | > 99 % | ||
| ВХОДНЫЕ ПАРАМЕТРЫ | ||||
| Номинальное входное напряжение (В перем. тока) | 380/400/415 В перем. тока, трехфазный, четырехпроводной | |||
| Номинальная рабочая частота (Гц) | 50/60 Гц | |||
| Диапазон входного напряжения (В перем. тока) | 477–305 В перем. тока при полной нагрузке; 477–228 В перем. тока при нагрузке 70 % | |||
| Диапазон входной частоты (Гц) | 40–70 Гц | |||
| Коэффициент мощности на входе | > 0,99 при полной нагрузке, > 0,98 при половинной нагрузке | > 0,99 | ||
| Суммарный коэффициент гармонических искажений по току (THDI) на входе (%) | < 5 % | < 3 % | ||
| ПАРАМЕТРЫ ПОСТОЯННОГО ТОКА | ||||
| Количество батарей | 30, 32, 34, 36, 38, 40 | 38, 40, 42, 44 | ||
| Температурная компенсация заряда батарей | Да | |||
| Максимальное время батарейной поддержки на встраиваемых батареях | 30 кВА: 30’ 60 кВА: 10’ 90 кВА: 5’ | Недоступно | ||
| Пульсации на шине постоянного тока | ≤ 0,05 C10 | |||
| ВЫХОДНЫЕ ПАРАМЕТРЫ | ||||
| Напряжение на выходе инвертора (В перем. тока) | 380/400/415 В перем. тока, трехфазный, четырехпроводной | |||
| Частота на выходе инвертора (Гц) | 50/60 Гц | |||
| Стабильность частоты на выходе (Гц) | 50/60 Гц ± 0,02 % | |||
| Стабильность напряжения в устойчивом состоянии | ±1 % | |||
| Стабильность напряжения в переходном состоянии | Отвечает нормам IEC/EN 62040-3, класс 1 | |||
|
Перегрузочная способность инвертора | 105 % в течение 1 часа, 125 % в течение 10 минут, 150 % в течение 1 минуты, > 150 % в течение 200 мс | 110 % в течение 1 часа, 125 % в течение 10 минут, 150 % в течение 1 минуты, > 150 % в течение 200 мс | ||
| Общее гармоническое искажение напряжения | ||||
| 100 % линейная нагрузка | < 1 | |||
| 100 % нелинейная нагрузка | < 4 | < 3 | ||
| ПАРАМЕТРЫ БАЙПАСА | ||||
| Напряжение на входе байпаса | 380/400/415 В перем. тока, трехфазный, четырехпроводной | |||
| Диапазон байпасного напряжения, задаваемый при помощи программного обеспечения | Значения по умолчанию: от –20 до +15 %; другие значения, такие как от –40, –30, –10 % до +10, +15 % | |||
| Стойкость байпасной линии к перегрузкам | 135 % на длительный период, 170 % в течение 1 часа, 1000 % в течение 100 мс | 110 % длительно, 125 % в течение 10 минут, 150 % в течение 1 минуты, > 400 % в течение 100 мс | ||
| УСЛОВИЯ ОКРУЖАЮЩЕЙ СРЕДЫ | ||||
| Диапазон рабочей температуры (°C) | От 0 до 40 ˚C | |||
| Температура хранения (˚C) | От –25 до 70 ˚C | |||
| Максимальная рабочая высота | ≤ 1000 м, при работе на высоте 1000–2000 м, с понижением на 1 % каждые 100 м увеличения высоты | ≤ 3000 м выше уровня моря | ||
| Относительная влажность | ≤ 95 % | |||
|
Уровень шума (на расстоянии в 1 м) | 52–65 дБА, изменяется в зависимости от величины нагрузки и количества модулей |
< 70 дБА | ||
| Степень защиты | IP20 | |||
| СТАНДАРТЫ | ||||
| Директива по низковольтному оборудованию | 2006/95/EC с изменениями, директива 93/68/EEC, директива по электромагнитной совместимости 2004/108/EC | |||
| Общие требования и требования по технике безопасности ИБП, применяемых в зонах доступа оператора |
IEC/EN 62040-1:2008 | |||
|
Требования электромагнитной совместимости ИБП | IEC/EN 62040-2: категория помехоустойчивости C2, категория по выбросам C2 | IEC/EN 62040-2: категория помехоустойчивости C3, категория по выбросам C3 | IEC/EN 62040-2: категория помехоустойчивости C3, категория по выбросам C3 | |
| РАЗМЕРЫ И ВЕС | ||||
| Размеры, Ш х В х Г (мм) | 600 × 1996 × 1100 | 1200 × 1996 × 1100 | 1400 × 2000 × 950 | 1800 × 2000 × 950 |
| Масса (кг) | 30 kBA: 280 60 kBA: 315 90 kBA: 350 120 kBA: 385 150 kBA: 420 | 30 kBA: 362 60 kBA: 397 90 kBA: 432 120 kBA: 466 150 kBA: 500 180 kBA: 535 210 kBA: 570 240 kBA: 602 270 kBA: 635 300 kBA: 670 | 300 kBA: 862 350 kBA: 905 400 kBA: 948 | 300 kBA: 986 350 kBA: 1029 400 kBA: 1072 450 kBA: 1115 500 kBA: 1158 550 kBA: 1201 600 kBA: 1244 |
