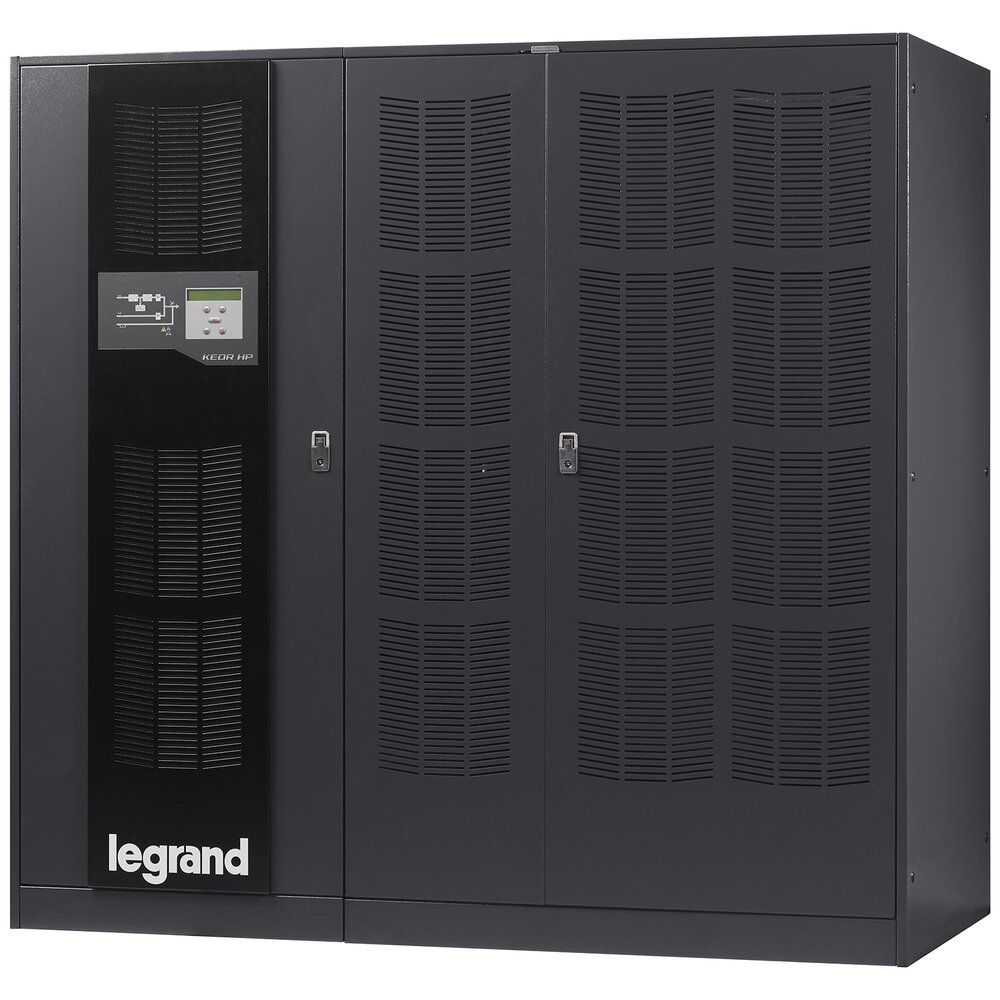

Legrand KEOR HP 500 кВА

Настройка и инструкция

Открыть брошюру Legrand KEOR HP 500 кВА

Описание

KEOR HP – модель трехфазного ИБП (UPS) c двойным преобразованием. Является ведущим высокопроизводительным решением бренда Legrand для обеспечения защиты и стабильности самого энергоемкого оборудования, такого, как телекоммуникационное, серверное, транспортное или производственное. Ранее выпускался компанией Metasystem.  Благодаря применению гальванической развязки между цепями переменного и постоянного тока может быть источник бесперебойного питания может быть использован и в сфере медицины. Поддерживает легкую замену и использование дополнительных аккумуляторных батарей для повышения автономности, а также параллельное подключение до шести ИБП.

---

Руководство Legrand KEOR HP

Техническое руководство ИБП Legrand

---

Ключевые особенности

• Данная модификация Legrand KEOR HP обладает номинальной мощностью 500 кВА;
• Высокопроизводительная архитектура с применением IGBT-выпрямителя и встроенной коррекции коэффициента мощности позволяет организовать эффективную бесперебойную работу оборудования IT-сектора, включая крупные вычислительные и телекоммуникационные нагрузки, различного промышленного производственного оборудования, транспортных инфраструктур и зданий;
• КПД системы достигает 95%, коэффициент мощности на входе превышает 0,99;
• Коэффициент гармонических искажений на входе — менее 3 процентов;
• Возможность построения параллельной системы из 6 ИБП суммарной мощностью 4800 кВА с автоматическим перераспределением нагрузки в случае отказа одной из систем;
• Встроенный трансформатор гальванической развязки между цепями переменного и постоянного тока;
• Возможность установки ряда ИБП у стены без ущерба для охлаждения и доступу к компонентам для сервисного обслуживания;
• Встроенные автоматический и сервисный байпасы;
• Поддержка удаленного управления по средствам платы «сухих» контактов или SNMP (опция)

---

Опции

• Пустой батарейный шкаф с кабелями и защитой;
• АКБ со сроком службы 5 / 10 лет, установленные в шкафах или стеллажах;
• Блок коммутации батарей, оборудованный устройствами защиты: плавкими предохранителями или автоматическими выключателями в литом корпусе;
• Система контроля АКБ;
• Разделительный трансформатор с байпасом;
• Внешний сервисный байпас для систем из параллельных ИБП;
• Шкаф с вводом кабеля сверху;
• Панель дистанционного управления

---

Технические характеристики Legrand KEOR HP 500 кВА

Общие характеристики
Номинальная мощность (кВА)	500
Активная мощность (кВт)	450
Технология	ИБП с двойным преобразованием, VFI-SS-111
Форма сигнала	Синусоидальная
Архитектура	Стандартный ИБП, параллельное включение до 6 ИБП
Входные характеристики
Входное напряжение	380-415 В, 3Ф+Н
Входная частота	50-60 Гц  ±10%, автоопределение
Диапазон входного напряжения	400 В, -20% / + 15%
Суммарный коэффициент гармоник тока на входе	< 3%
Совместимость с дизель-генераторными установками	Конфигурируется для синхронизации между входной и выходной частотами даже при очень больших отклонениях частоты
Коэффициент мощности на входе	> 0,99
Выходные характеристики
Выходное напряжение	380 В, 400 В, 415 В, 3Ф+Н+З
КПД	до 95%
Выходная частота (номинальная)	выбирается 50 /60 Гц ± 0,001%
Крест-фактор	3:1
Суммарный коэффициент гармоник напряжения на выходе	< 5% при нелинейной нагрузке
Коэффициент мощности на входе	0,9
Отклонение  выходного напряжения	< 1% при линейной нагрузке
КПД в экономичном режиме	> 98%
Байпас	Автоматический и сервисный байпас
Аккумуляторные батареи
Время автономной работы	Увеличивается с внешними батарейными шкафами
Тип батареи	VRLA – AGM, необслуживаемые свинцово-кислотные батареи
Проверка батареи	Автоматически или вручную
Профиль заряда АКБ	IU (DIN41773]
Настройка и управление
ЖК дисплей	Четыре светодиода индикации состояния. Четыре кнопки для работы в меню.
Коммуникационные порты	Последовательные порты RS232 и USB
Звуковая сигнализация	Подача предупредительных и аварийных сигналов с задаваемыми задержками
Настройка  конфигурации	Автоматическая – встроенным микропрограммным обеспечением, ручная – сервисным инженером
Слот сетевого интерфейса	Встроенная плата сухих контактов, карта SNMP (опция)
Аварийное отключение питания (EPO)	Да
Дистанционное   управление	Возможно
Встроенный датчик температуры АКБ	Да
Механические характеристики
Размеры В х Ш х Г(мм)	2020 x 2440 x 950
Масса нетто (кг)	2220
Размеры батарейного шкафа В х Ш х Г(мм)	1900 x 2800 x 100 (100 батарей)
Условия окружающей среды
Рабочая температура (°C)	0÷40
Относительная влажность (%)	< 95%, без конденсации
Степень защиты	IP20
Уровень шума на расстоянии 1 м (дБ(А))	‹ 62
Сертификаты  соответствия
Соответствие  регламентам  и стандартам	ТР ТС 004/2011, ТР ТС 020/2011; ГОСТ Р МЭК 62040-1-2-2009, ГОСТ Р 53362-2009; EN 62040-1, EN 62040-2, EN 62040-3
