Legrand ARCHIMOD HE
Выберите мощность:
- актуального курса валют ЦБ РФ
- опциональной необходимости проведения монтажных и пусконаладочных работ (ПНР) нашими инженерами
- требуемых сроков и способов поставки
Компания «Юниджет»:
- Осуществляет поставки энергетического оборудования ведущих производителей на территории Российской Федерации
- Реализует разработку индивидуальных инженерных проектов высокой степени сложности под нужды заказчиков
- Осуществляет пуско-наладочные работы (ПНР), ремонт и сервисное обслуживание электрооборудования
Для того, чтобы купить ИБП или иное электрооборудование, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60
Описание

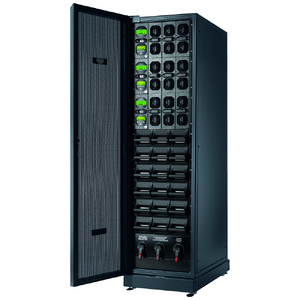

ARCHIMOD HE – модель трехфазного модульного ИБП (UPS) c двойным преобразованием. Ранее выпускался компанией Metasystem. Является ведущим высокопроизводительным решением бренда Legrand для обеспечения защиты и стабильности самого энергоемкого оборудования, такого, как телекоммуникационное, серверное, транспортное или производственное. Модульная конструкция позволяет легко нарастить мощности и реализовать дополнительное резервирование, что может быть актуально при расширении дата-центра или узла связи. Поскольку шкафы источников бесперебойного питания оборудованы элементарной в эксплуатации rack-конфигурацией, подобное «горячее» наращивание мощности может быть произведено максимально оперативно даже при критических обстоятельствах. Встроенные функции журналирования данных по каждому отдельному модулю помогут облегчить дальнейшее обслуживание.
Брошюра Legrand ARCHIMOD 240 / 480 HE
Руководство Legrand ARCHIMOD 240 / 480 HE
Техническое руководство ИБП Legrand
Ключевые особенности
- Полностью децентрализованная модульная архитектура ИБП позволяет наращивать мощность системы за счет установки силовых модулей в 19-дюймовый шкаф, что делает такое решение идеальным для применения в небольших ЦОД и в серверных;
- Контроллер управления системы построен на DSP-микропроцессоре и управляет тремя силовыми модулями (с модулем расширения — шестью), оборудован удобным информационным дисплеем и позволяет организовывать параллельное подключение других модулей управления и силовых модулей;
- Коэффициент мощности системы равен единице;
- КПД системы достигает 96%;
- Компактные силовые модули обладают мощностью 6,7 кВА, имеют втычное исполнение и поддерживают «горячую» замену, помимо того, они унифицированы для применения в других ИБП Legrandс модульной архитектурой;
- батарейные модули системы также обладают втычной конструкцией и могут быть подключены последовательно;
- Доступна конфигурация числа фаз;
- Поддержка двух выходов питания от двух независимых источников;
- Поддержка кабельного ввода спереди и снизу;
- Возможность резервирования по фазам;
- Возможность подключения внешних шкафов для аккумуляторных батарей
Модификации и опции
| Шкафы поставляются пустыми для установки указанного в таблице количества силовых и батарейных модулей | ||||
| КОНФИГУРИРУЕМЫЕ ШКАФЫ | ||||
|
| НОМИНАЛЬНАЯ МОЩНОСТЬ, кВА | КОЛ-ВО БАТАРЕЙНЫХ МОДУЛЕЙ | КОЛ-ВО КОНТРОЛЛЕРОВ УПРАВЛЕНИЯ | КОЛ-ВЛ ФАЗ |
| 3 104 59 | 20 | 30 | 1 | 1-1/3-3/3-1/1-3 |
| 3 104 | 40 | 24 | 2 | 1-1/3-3/3-1/1-3 |
| 3 104 61 | 60 | 18 | 3 | 3-3 |
| 3 104 62 | 80 | - | 4 | 3-3 |
| 3 104 63 | 100 | - | 33 | 3-3 |
| 3 104 64 | 120 | - |
| 3-3 |
| ПУСТЫЕ БАТАРЕЙНЫЕ ШКАФЫ | ||||
| 3 108 18 | Модульный батарейный шкаф | 1635 × 600 × 800 мм (габариты) | ||
| 3 107 17 | Батарейный шкаф для 20 АКБ х 94 Ач с длительным сроком службы | |||
| ПРИНАДЛЕЖНОСТИ | ||||
| 3 108 73 | Силовой модуль 6,7 кВА | |||
| 3 108 76 | Комплект из 3 поддонов АКБ с длительным сроком службы | |||
| 3 108 64 | Передняя / задняя дверь | |||
| 3 108 55 | Комплект поддонов АКБ 3х9 Ач | |||
| 3 108 56 | Комплект из 3 пустых поддонов АКБ | |||
| 3 108 51 | Дополнительное зарядное устройство 15 А | |||
| 3 108 65 | Крышка для пустых батарейных слотов | |||
| 3 108 66 | Три крышки для пустых слотов силовых модулей | |||
| 3 108 42 | Батарея 12В, 94 Ач с длительным сроком службы | |||
Конфигурации
| 20 |
| Мощность: 20 кВА Автономная работа: 65 мин 1 шкаф 1 модуль управления 3 силовых модуля 30 батарейных ящиков 1 распределительный модуль |
| 40 |
| Мощность: 40 кВА Автономная работа: 21 мин. 1 шкаф 2 модуля управления 6 силовых модуля 24 батарейных ящика 1 распределительный модуль |
| 60 |
| Мощность: 60 кВА Автономная работа: 8 мин. 1 шкаф 3 модуля управления 9 силовых модулей 18 батарейных ящиков 1 распределительный модуль |
| 80 |
| Мощность: 80 кВА Автономная работа: 14 мин. 2 шкафа 4 модуля управления 12 силовых модуля 36 батарейных ящиков 1 распределительный модуль |
| 100 |
| Мощность: 100 кВА Автономная работа: 10 мин. 2 шкафа 3 модуля управления 2 модуля расширения мощности 15 силовых модулей 36 батарейных ящиков 1 распределительный модуль |
| 120 |
| Мощность: 120 кВА Автономная работа: 8 мин. 2 шкафа 3 модуля управления 3 модуля расширения мощности 18 силовых модулей 36 батарейных ящиков 1 распределительный модуль |
Видео
-
Технические характеристики ARCHIMOD
| Общие характеристики | |||||||
| Номинальная мощность (кВА) | 20 | 40 | 60 | 80 | 100 | 120 | |
| Активная мощность (кВт) | 20 | 40 | 60 | 80 | 100 | 120 | |
| Мощность силового модуля (кВА) | 6,7 на один модуль (20 кВА с 3 модулями), коэффициент мощности 1 | ||||||
| Технология | ИБП с двойным преобразованием, VFI-SS-111 | ||||||
| Система | Модульный расширяемый и резервируемый ИБП в одном шкафу-стойке 19" | ||||||
| Поддержка горячей замены | Силовые и/или батарейные модули можно заменять без отключения ИБП | ||||||
| Входные характеристики | |||||||
| Входное напряжение (В) | 380, 400, 415 3Ф+Н+З (или 220, 230, 240 однофазное) | 380, 400, 415 3Ф+Н+З | |||||
| Входная частота | 45-65 Гц ± 2% автоопределение | ||||||
|
Диапазон входного напряжения | 230 В +15%/-20% (однофазное) 400 В +15%/-20% (трехфазное) |
400 В +15% /-20% (трехфазное) | |||||
| Суммарный коэффициент гармоник тока | ‹ 3% | ||||||
| Совместимость с генераторными установками | Конфигурируется для синхронизации между входной и выходной частотами даже в расширенном диапазоне ± 14% | ||||||
| Коэффициент мощности на входе | › 0.99 | ||||||
| Выходные характеристики | |||||||
| Выходное напряжение | 380, 400, 415 3Ф+Н+З (или 220, 230, 240 однофазное) | 380, 400, 415 3Ф+Н+З | |||||
| КПД | до 96% | ||||||
| Номинальная выходная частота | 50/60 Гц ± 0.1 | ||||||
| Крест-фактор | 3.5:1 | ||||||
| Допустимое отклонение выходного напряжения | ±1% | ||||||
| Допустимая перегрузка | 10 мин. при 113% и 60 с при 135% | ||||||
| КПД в экономичном режиме | 99% | ||||||
| Байпас | Автоматический и сервисный байпас | ||||||
| Аккумуляторные батареи | |||||||
| Батарейные модули | Батарейный модули предназначены для установки в шкаф, не требуя специальных операций для подключения | ||||||
| Тип/напряжение батарей | VRLA – AGM/252 В пост. тока | ||||||
| Время автономной работы | Увеличивается путем подключения дополнительных батарейных модулей и внешних батарейных шкафов | ||||||
| Зарядка батарей | Технология Smart Charge. Усовершенствованный 3-ступенчатый цикл | ||||||
| Настройка и управление | |||||||
| Дисплей и индикаторы | 4 строки по 20 символов, 4 кнопки навигации по меню, многоцветный светодиодный индикатор состояния | ||||||
| Коммуникационные порты | На каждом модуле управления: 2 последовательных порта RS232, 1 логический порт, 5 портов с сухими контактами, 2 слота для интерфейсов SNMP (опция) | ||||||
| Защита от обратной подачи питания | Вспомогательный контакт Н.З. + Н.О. | ||||||
| Аварийное отключение питания | Да | ||||||
| Дистанционное управление | Возможно | ||||||
| Механические характеристики | |||||||
| Размеры В х Ш х Г(мм) | 2080 x 570 x 912 (42 U) | ||||||
| Количество установленных силовых модулей | 3 | 6 | 9 | 12 | 15 | 18 | |
| Количество слотов для батарейных модулей | До 30 | До 24 | До 18 | - | - | - | |
| Масса нетто (кг) | 205 | 240 | 276 | 272 | 318 | 364 | |
| Условия окружающей среды | |||||||
| Рабочая температура / влажность | 0 – 40 °C / 0 – 95% без конденсации | ||||||
| Степень защиты | IP 21 | ||||||
| Уровень шума на расстоянии 1 м (дБ(А)) | 50 – 65 | ||||||
| Соответствие стандартам | |||||||
| Соответствие регламентам и стандартам | ТР ТС 004/2011, ТР ТС 020/2011; ГОСТ Р МЭК 62040-1-2-2009, ГОСТ Р 53362-2009; EN 62040-1, EN 62040-2, EN 62040-3 | ||||||
| Услуги | |||||||
| Монтаж | Может выполняться пользователем. Модульная архитектура с установкой силовых и батарейных модулей по принципу «plug and play» облегчает сборку и монтаж. | ||||||
-
Технические характеристики ARCHIMOD 240/480 HE
| Общие характеристики | ||
| Номинальная мощность (кВт) | 240 | 480 |
| Мощность силового модуля (кВт) | 6,7 на один модуль (20 кВА с 3 модулями), коэффициент мощности 1 | |
| Технология | On-line ИБП с двойным преобразованием, VfI-SS-111 | |
| Система | Модульный расширяемый и резервируемый ИБП в одном шкафу | |
| Входные характеристики | ||
| Входное напряжение (В) | 380, 400, 415, 3Ф+Н+З | |
| Входная частота | 45-65 Гц ± 2 , автоопределение | |
| Диапазон входного напряжения | + 15 /- 20 | |
| Суммарный коэффициент гармоник тока на входе | < 3 | |
| Совместимость с генераторными установками | Конфигурируется для синхронизации между входной и выходной частотами даже в расширенном диапазоне ± 14 | |
| Коэффициент мощности на входе | > 0,99 | |
| Выходные характеристики | ||
| Выходное напряжение (В) | 380, 400, 415, 3Ф+Н+З | |
| КПД | до 96 | |
| Номинальная выходная частота | 50/60 Гц | |
| Крест-фактор | 3,5:1 | |
| Допустимое отклонение выходного напряжения | ±1 | |
| Допустимая перегрузка | 10 мин. при 115 и 60 с при 135 | |
| КПД в экономичном режиме | < 99 | |
| Байпас | Статический, электромеханический и сервисный | |
| Аккумуляторные батареи | ||
| Тип/напряжение батарей | VRLA - AGM/252 В пост.тока | |
| Время автономной работы | Увеличивается путем подключения дополнительных батарейных шкафов | |
| Зарядка батарей | Технология SmartCharge, усовершенствованный 3-ступенчатый цикл | |
| Настройка и управление | ||
| Дисплей и индикаторы | Для каждого выдвижного блока управления: 1 дисплей на 4 строки по 20 символов, 4 кнопки навигации по меню, многоцветный светодиодный индикатор состояния | |
| Коммуникационные порты | 2 порта RS232, 2x5 сухих контактов, 2 порта сигналов логического уровня, 2 слота SNMP | |
| Защита от обратной подачи питания | Вспомогательный контакт Н.З. + Н.О. | |
| Аварийное отключение питания | Да | |
| Механические характеристики | ||
| Размеры В х Ш х Г (мм) | 1350 x 2040 x 780 | 2490 x 2040 x 780 |
| Количество устанавливаемых силовых модулей | До 36 | До 72 |
| Количество устанавливаемых батарейных модулей | - | - |
| Масса нетто (кг) | 610 | 1250 |
| Условия окружающей среды | ||
| Рабочая температура / влажность | 0 - 40 °C / 0 - 95 , без конденсации | |
| Степень защиты | IP 21 | |
| Уровень шума на расстоянии 1 м (дБ(А)) | < 80 | |
| Соответствие регламентам и стандартам | ||
| Соответствие регламентам и стандартам | ТР ТС 004/2011, ТР ТС 020/2011; ГОСТ Р МЭК 62040-1-2-2009, ГОСТ Р 53362-2009; EN 62040-1, EN 62040-2, EN 62040-3 | |
