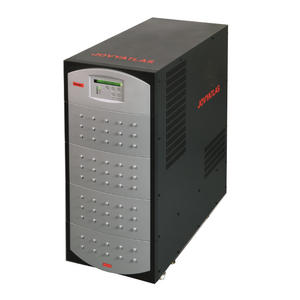

Jovytec L

Выберите мощность:
Jovytec L
Доступные мощности: от 6 кВА до 10 кВА

Производитель:Jovyatlas
Тип:On-line
Мощность, кВА:8, 6, 10
Кол-во фаз вход/выход:1:1
Формфактор:Кабинет (Башня)
Интерфейсы:RS-232; USB, SNMP, сухие контакты - опции
Трансформатор гальванической изоляции:Да
Применение:Телекоммуникации, Сфера услуг, Серверы и сфера IT, Офисное оборудование и рабочие станции
Модульный:Нет
Ширина, мм.:257 - 342
Высота, мм.:700 - 880
Глубина, мм.:590 - 740
IP:20
Шум, дБ.:<55, <65


Настройка и инструкция

Открыть брошюру Jovytec L (JOVYATLAS JOVYTEC L, не указана)
Цена: по запросу формируется исходя из:
  • актуального курса валют ЦБ РФ
  • опциональной необходимости проведения монтажных и пусконаладочных работ (ПНР) нашими инженерами
  • требуемых сроков и способов поставки
Для запроса стоимости оборудования Вы также можете отправить Ваше коммерческое предложение по email: order@uni-jet.com или позвонить нам по телефону: 8-800-707-98-45
Доставка Все ИБП, приобретенные у нас, доставляются по всей территории России, по договоренности – в страны СНГ, включая Казахстан и Беларусь. Подробнее


Компания «Юниджет»:

Для того, чтобы купить ИБП или иное электрооборудование, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60

Российские аналоги с малым сроком поставки

Все российские ИБП

Решения от Юниджет со сроком поставки не более 2 недель (при наличии на складе) с проведением пуско-наладочных работ на территории РФ силами наших инженеров. Для расчета стоимости обратитесь к нашим менеджерам.

  • Высочайшее качество

    ENTEL HPX

    Мощность от 100 до 800 кВА
    Фазы вх/вых 3:3, 3:1
    Трансформатор г. и. Опция
    Модульный Нет
    Вес 200–2400 кг
    IP 20–51
    Шум 58–47 дБ
    Габариты(Ш×В×Г) 600–2500 мм 800–2000 мм 200–1200 мм
    Подробнее
  • Лучшее решение

    ENTEL MPX

    Мощность от 10 до 300 кВА
    Фазы вх/вых 3:1, 1:1, 3:3
    Трансформатор г. и. Опция
    Модульный Нет
    Вес 80–1100 (без бат.) кг
    IP 20–51
    Шум 48–70 дБ
    Габариты(Ш×В×Г) 280–1400 мм 700–1905 мм 780–850 мм
    Подробнее
  • ВИМП АСБП

    Мощность от 10 до 500 кВА
    Фазы вх/вых 3:1, 3:3
    Трансформатор г. и. Опция
    Модульный Нет
    Вес 120–900 кг
    IP 20
    Шум 55–65 дБ
    Габариты(Ш×В×Г) 250–1300 мм 650–2000 мм 562–1100 мм
    Подробнее
  • ВИМП МСБП

    Мощность от 60 до 600 кВА
    Фазы вх/вых 3:3
    Трансформатор г. и. Нет
    Модульный Да
    Вес 120–200 кг
    IP 20
    Шум 55–72 дБ
    Габариты(Ш×В×Г) 600–2000 мм 1100–2000 мм 900–1050 мм
    Подробнее
  • Модульный ИБП

    ENTEL IPS

    Мощность от 50 до 800 кВА
    Фазы вх/вых 3:3, 3:1
    Трансформатор г. и. Нет
    Модульный Да
    Вес 200–1000 кг
    IP 20–41
    Шум 55–75 дБ
    Габариты(Ш×В×Г) 600–2400 мм 1200–2000 мм 800–1000 мм
    Подробнее
  • ВИМП БСБП

    Мощность от 20 до 200 кВА
    Фазы вх/вых 3:1, 3:3
    Трансформатор г. и. Нет
    Модульный Да
    Вес 43–160 кг
    IP 20
    Шум 56–65 дБ
    Габариты(Ш×В×Г) 485 мм 397–1550 мм 700–916 мм
    Подробнее
  • ВИМП ССБП

    Мощность от 1 до 25 кВА
    Фазы вх/вых 1:1, 3:1, 3:3
    Трансформатор г. и. Нет
    Модульный Нет
    Вес 7–25 кг
    IP 20
    Шум 50–65 дБ
    Габариты(Ш×В×Г) 438 мм 86–130 мм 437–880 мм
    Подробнее

Описание

Jovyatlas Jovytec L - серия однофазных ИБП с двойным преобразованием и выходным трансформатором гальванической развязки. При подборе системы сначала определяют номинал по полной и активной мощности нагрузки, затем выбирают батарейное исполнение под требуемую автономию. Состав батарейного комплекта влияет на размещение оборудования и массу поставки. Между моделями различаются габариты корпуса и схема подключения байпаса - эти особенности учитывают при проектировании питания.

В обычном режиме нагрузка получает синусоидальное напряжение через выпрямитель и инвертор; при исчезновении сети инвертор питается от батарей. Скорость вентиляторов регулируется в зависимости от мощности. ЖК-дисплей показывает режим работы, напряжения, частоту, нагрузку и состояние аккумуляторов.

Для выбора номинала сопоставляют полную и активную мощность подключаемого оборудования с обеими характеристиками ИБП. Значение в кВА и значение в кВт описывают разные ограничения; выбор по одному из них не подтверждает соответствие нагрузки второму. После выбора мощности уточняют батарейную комплектацию, место под внешние шкафы и способ контроля питания.

Режим работы также влияет на тракт питания нагрузки. В On-line она постоянно получает питание через инвертор, а в Green Mode при нормальной сети используется байпас. Для обслуживания предусмотрен сервисный байпас: на этом тракте нагрузка питается непосредственно от сети и не получает батарейной поддержки при её исчезновении. Эти различия следует учитывать при согласовании эксплуатационных режимов.


Руководство Jovyatlas Jovytec L


Режимы питания

Режим

Работа нагрузки

On-line

Постоянное питание через инвертор; при отказе сети энергия поступает от батарей.

Green Mode

При нормальной сети питание через байпас, при её отклонениях - через инвертор.

Свободная генерация

При допустимых отклонениях входной частоты выходная частота поддерживается инвертором.

Генераторный

Работа On-line с уменьшением частых переходов на батареи при искажениях напряжения генератора; после выбора режима требуется перезапуск ИБП.

Сервисный байпас

Прямое питание от сети на время обслуживания. При отказе сети батареи не поддерживают нагрузку на этом тракте.

Батарейные исполнения и размещение

Предусмотрены исполнения без аккумуляторов, со встроенными батареями и с отдельными батарейными шкафами. Увеличение автономии внешними модулями меняет состав и полную массу комплекта. Для подключения батарейного шкафа его номинальное напряжение должно совпадать с напряжением батарейной шины ИБП.

Корпус установлен на блокируемых колёсах. Вентиляционные отверстия расположены спереди и сзади; расстояние от стены должно быть не менее 100 мм. Габариты в таблице моделей относятся к корпусу ИБП, а для внешнего батарейного шкафа требуется отдельное место.

Мониторинг и связь

Последовательный интерфейс RS-232 служит для связи с компьютером. USB, сетевой адаптер SNMP и релейная карта AS/400 доступны как опции. USB и RS-232 одновременно не используются. Программное обеспечение UPSMON позволяет наблюдать параметры питания и батарей, записывать их изменения и настраивать завершение работы компьютера при исчезновении сети.

Технические характеристики

JOVYATLAS JOVYTEC L

Выходной коэффициент мощности 0,7



6 кВА / 4200 Вт

8 кВА / 5600 Вт

10 кВА / 7000 Вт

Вход

Напряжение

230 В

Диапазон входного напряжения 168 В - 276 В (нагрузка 0-100%)

140 В - 159 В (нагрузка 0-70%)

120 В- 139 В (нагрузка 0-40 %)

В материалах BSE для серии приведены иные входные диапазоны; их применимость к этому исполнению не установлена. Значения таблицы не подтверждены для подбора конкретного исполнения.

Ток

23 A

31 А (брошюра); 30,7 А (руководство).

Значения не подтверждены для подбора защиты и сечения кабеля.

39 А (брошюра); 38,3 А (руководство).

Значения не подтверждены для подбора защиты и сечения кабеля.

Фаза

1 фаза

Частота

50Гц ±3 Гц или 60Гц ±3 Гц

Коэфф. Мощности

0,98

Батареи

Тип

Необслуживаемые, свинцово-кислотные

Тип аккумуляторов

Необслуживаемые, герметичные свинцово-кислотные  аккумуляторы

Напряжение постоянного тока

240 B

Выход

Напряжение

Стандартно 230В (208В/220В/240В - выбирается на  панели)

Частота

Автоматически задается ИБП

0,7 инд.

Коэфф. Искажения

< 3 % при линейной нагрузке

Перегрузочная способность

от 100 до 125 % в течение 60 сек., от 125 до 150 % - в течение 10 сек.

Крест фактор

3:1

Уровень шума

На расстоянии 1 м.

<55 dB(A)

<65 dB(A)

В материалах BSE указано иное значение уровня шума; их применимость к этому исполнению не установлена.

<65 dB(A)

В материалах BSE указано иное значение уровня шума; их применимость к этому исполнению не установлена.



Внешние условия

Температура

0 - 40 °C (рекомендуемая температура 15 - 25 °C, температура АКБ 20 °C)



Влажность воздуха

0%  до 95% , без конденсации

Обмен информацией

RS-232



Опции



Мультиплексор, сухие контакты, постоянное соединение, USB, ПО, ручной байпас,  SNMP


Модели и габариты

Серия  JOVYATLAS JOVYTEC L



Габариты (Ш x В x Г) мм

Вес, кг.

Автономия, мин.



JOVYATLAS JOVYTEC L 6000

257 x 700 x 590

112 - 800

0 - 8 - 20 - 30 - 60 - 120 - 150 - 180

Другая комплектация возможна

Масса конкретного исполнения не подтверждена: таблицы руководства содержат разные значения. Прежние значения массы в фильтре сохранены без подтверждения для поставляемого исполнения.

JOVYATLAS JOVYTEC L 8000

342 x 880 x 740

132 - 971

0 - 5 - 15 - 20 - 45 - 70 - 110 - 150

JOVYATLAS JOVYTEC L 10000

342 x 880 x 740

132 - 1129

0 - 10 - 17 - 30 - 55 - 90 - 110 - 180
