Описание

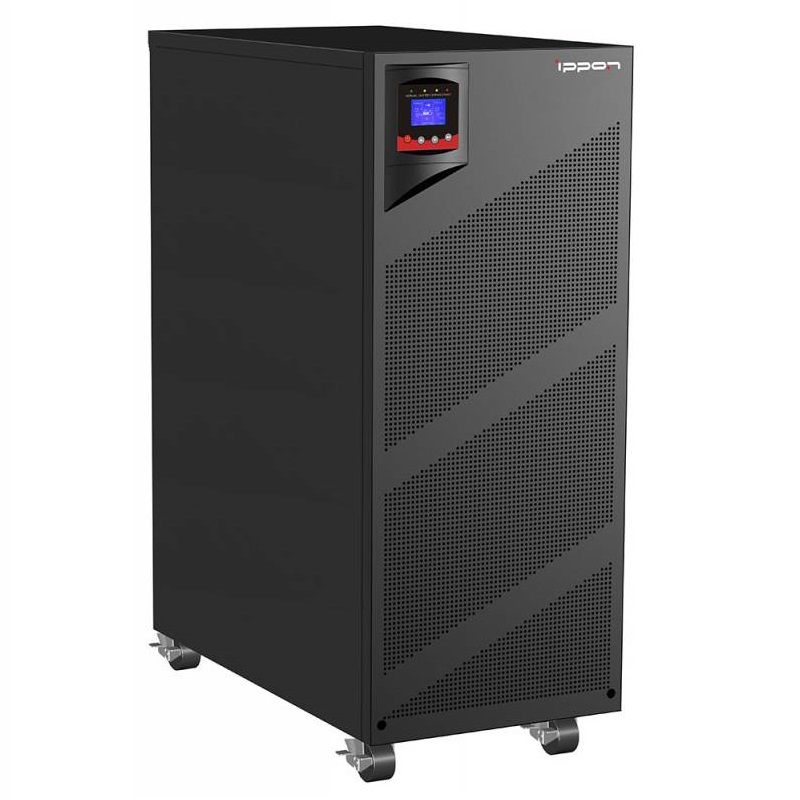

Ippon INNOVA RT TOWER — серия ИБП с двойным преобразованием из четырёх моделей. У 3/1 10K и 3/1 20K вход однофазный или трёхфазный с автоопределением числа фаз, выход однофазный, 10 кВА/9 кВт и 20 кВА/18 кВт, аккумуляторы установлены внутри: 12В/9Ач х 24 шт и 12В/9Ач х 48 шт, охлаждение принудительное. У 3/3 30K и 3/3 40K — 30 000 ВА / 27 000 Вт и 40 000 ВА / 36 000 Вт, число аккумуляторов регулируемое, 28–36 штук. Выходной коэффициент мощности 0,9 у обеих пар.
Модели серии
Модель | Мощность | Вход / выход | Связь с ПК | Габариты |
INNOVA RT TOWER 3/1 10K | 10 кВА / 9 кВт | 1 или 3 фазы / 1 фаза | USB type B, RS232 | 350 × 650 × 890 мм |
INNOVA RT TOWER 3/1 20K | 20 кВА / 18 кВт | 1 или 3 фазы / 1 фаза | USB type B, RS232 | 350 × 650 × 890 мм |
INNOVA RT TOWER 3/3 30K | 30 000 ВА / 27 000 Вт | 3/3 | RS-232, USB, разъём COM | 420 × 715 × 900 мм |
INNOVA RT TOWER 3/3 40K | 40 000 ВА / 36 000 Вт | 3/3 | RS-232, USB, разъём COM | 420 × 715 × 900 мм |
Мощность и габариты моделей 3/1 — руководство пользователя, стр. 8, и каталог Ippon 2024, стр. 8, где они стоят против артикулов 387546 и 387547; строки моделей 3/3 — каталог Ippon 2017, стр. 3. «3/1» и «3/3» — обозначения из названий моделей; у 3/1 руководство описывает работу и от однофазной, и от трёхфазной сети (стр. 7 и 14). Габариты моделей 3/1 даны в порядке Ш × Г × В (руководство, стр. 8); у моделей 3/3 каталог печатает «420 x 715 x 900 мм», не называя порядок осей. SNMP у моделей 3/1 — отдельная карта в слот расширения, в поставку она не входит. Для моделей 3/3 каталог 2017 приводит восемь областей применения: дата-центры, телекоммуникации, финансовые услуги, системы безопасности, автоматические системы управления, строительное управление, контроль производственных процессов, химическая промышленность.
Ippon Innova RT Tower — характеристики, подключение и условия работы
Условия эксплуатации моделей 3/1
Условие | Значение |
Рабочая температура | 0–45 °C |
Относительная влажность | менее 95 % |
Высота установки без снижения мощности | до 1000 м |
Температура хранения | от −15 до 50 °C |
Выше 1000 м выходная мощность снижается: на 1500 м — до 95 %, на 2000 м — до 91 %, на 3000 м — до 82 % от номинальной. Требования к месту установки, сечения проводников и параметры защиты — на странице модели.
Руководство пользователя Innova RT Tower 3/1 10/20 kVA, стр. 9.
