Доступные мощности: от 10 кВА до 200 кВА
Производитель: Gustav Klein
Применение: Автоматизация, Медицинские ИБП, Инфраструктуры, Промышленные ИБП, Транспорт
Тип: On-line
Мощность, кВА: 10, 20, 30, 50, 80, 100, 120, 160, 200
Мощность, кВт: 101, 1, 134, 7, 168, 4, 17, 2, 25, 5, 42, 6, 67, 4, 8, 7, 84, 2
Кол-во фаз вход/выход: 3:1
Входной коэффициент мощности при 100% нагрузке: 0, 99
Выходной коэффициент мощности: 0, 8
Напряжение, В: 220, 230, 240
Поддерживаемые типы аккумуляторов: внешние
Подключение в параллель: Да
Трансформатор гальванической изоляции: Да
Формфактор: Вертикальный корпус (Tower)
Степень защиты корпуса (IP): 20
Шум, дБ (на расстоянии 1 м): 70
Ширина, мм: 1000, 1200, 2000, 2200, 2400, 3200, 3400
Высота, мм: 2000
Глубина, мм: 800
Вес, кг: 430, 580, 780, 1105, 1560, 1790, 2060, 2350, 2700
Цена: по запросу, формируется исходя из:
  • актуального курса валют ЦБ РФ
  • опциональной необходимости проведения монтажных и пусконаладочных работ (ПНР) нашими инженерами
  • требуемых сроков и способов поставки
Для запроса стоимости оборудования Вы также можете отправить Ваше коммерческое предложение по email: order@uni-jet.com или позвонить нам по телефону: 8-800-707-98-45
Доставка Все ИБП, приобретенные у нас, доставляются по всей территории России, по договоренности – в страны СНГ, включая Казахстан и Беларусь. Подробнее


Настройка и инструкция

Открыть брошюру Gustav Klein USV-7011

Компания «Юниджет»:

Для того, чтобы купить ИБП Gustav Klein USV-7011, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60

Российские аналоги с малым сроком поставки

Решения от Юниджет со сроком поставки не более 2 недель (при наличии на складе) с проведением пуско-наладочных работ на территории РФ силами наших инженеров. Для расчета стоимости обратитесь к нашим менеджерам.

Мощность, кВА

Кол-во фаз вход/выход:

Трансформатор г. и.

Модульный

Габариты, мм

Вес, кг

IP

Шум, дБ

Описание

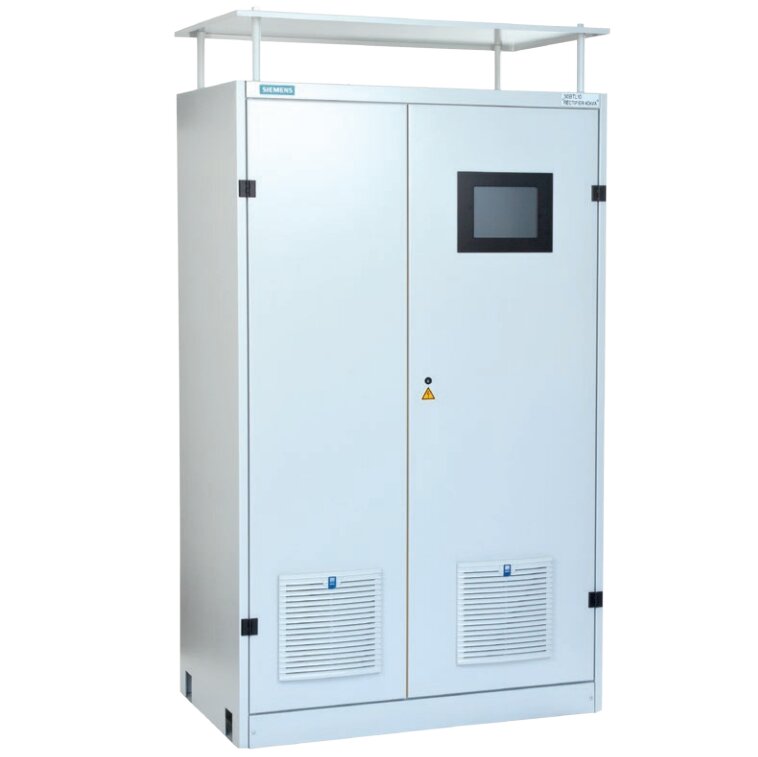

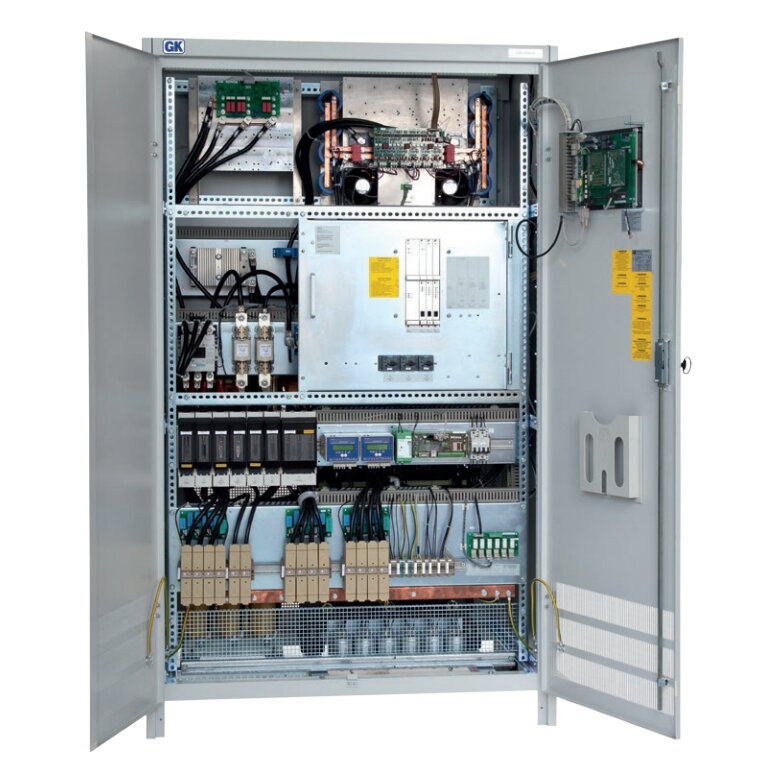

USV-7011 - модель с трехфазным входом/однофазным выходом ИБП (UPS) двойного преобразования немецкого бренда Gustav Klein. Промышленные модели источников бесперебойного питания, разработанные для работы в сложных условиях с критически важным значением бесперебойного энергоснабжения, и отличающиеся максимально надежной защитой от перебоев в электросети и колебаний/помех напряжения, что позволяет применять их на электростанциях; в больницах и транспортных системах - таких, как железные дороги; для работы со сложными нагрузками – такими, как двигатели, частотные преобразователи, установки лазерной, плазменной резки. Высокий уровень безопасности и надежности достигается путем объединения аналоговых и цифровых компонентов. Благодаря контролю работы вентиляторов и возможности использования ИБП мощностью до 80 кВа без вентиляторов, модели серии USV отличаются чрезвычайно низким для своего класса уровнем шума. Спецификации адаптируются инженерами компании Gustav Klein под индивидуальные нужды и требования каждого отдельного заказчика.


Технические характеристики Gustav Klein USV-7011

UPS-7011 - трехфазный вход; 1-фазный выход; Выпрямитель IGBT постоянного тока напряжением 372 В

Мощность (коэффициент мощности 0,8)

кВА

10

20

30

50

80

100

120

160

200

Выпрямитель



IGBT, гальваническая развязка

Преобразователь



IGBT, гальваническая развязка

Выпрямитель

Входное напряжение



3 / N / PE AC 400 / 230 В ± 10%

Частота



От 50 до 60 Гц ± 5%

Коэффициент мощности



> 0,99

THDi



< 6%

Потребляемая мощность:





- при заряженной батарее

кВА

9,4

18,3

27,2

45,3

70,9

88,6

106,4

140,4

175,4

- при зарядке

кВА

11,3

22,2

32,9

54,9

86,0

107,4

128,9

170,1

212,6

Макс. Входной ток при заряде аккумулятора

A

18,2

35,6

52,8

88,1

138,0

172,4

206,9

273,1

341,3

Рекомендуемый предохранитель

A

20

40

63

100

160

200

225

315

355

Номинальное выходное напряжение

В

372

Диапазон выходного напряжения

В

316-446

Допустимое отклонение напряжения



± 1% (в соответствии с DIN 41772)

Номинальный выходной ток

A

27,5

54,4

80,7

134,6

213,1

266,3

319,6

426,1

532,6

Ток зарядки аккумулятора

A

4,1

8,2

12,1

20,2

32,0

39,9

47,9

63,9

79,9

Выходная мощность

кВт

10,5

20,9

30,9

51,6

81,7

102,0

122,4

163,3

204,1

Мощность заряда батареи

кВт

1,8

3,7

5,4

9,0

14,3

17,8

21,4

28,5

35,7

КПД



93%

94%

94%

94%

95%

95%

95%

96%

96%

Байпас

 Входное напряжение



1 / N / PE AC 230 В ± 10%

Частота



50 Гц + 5 %

Входной ток

A

43,5

87,0

130,4

217,4

347,8

434,8

521,7

695,7

869,6

Рекомендуемый предохранитель (вход)

A

63

100

160

250

400

500

600

800

1000

Перегрузочная способность для 10 мс



10 x In

10 x In

10 x In

10 x In

10 x In

10 x In

10 x In

10 x In

10 x In

Выход инвертора / ИБП

Мощность (коэффициент мощности 0,8) дюйма).

кВт

8,7

17,2

25,5

42,6

67,4

84,2

101,1

134,7

168,4

Ток обратной силы на DC-Шину



10 % eff In

Выходное напряжение



1 / N / PE AC 230 В

Допустимое отклонение напряжения (стат.)



± 1%

Допустимое отклонение напряжения (дин.)



± 4% при 100% изменении нагрузки

Допуск напряжения при ассиметрич. нагруз.



-

Диапазон выходного напряжения



± 5%

Время коррекции



< 4 мс

Форма волны



Чистая синусоида

Коэффициент нелинейных искажений



3 при линейной нагрузке

Частота



От 50 до 60 Гц +/- 0.1

Скорость изменения частоты



1 Гц/с

Перегрузочная способность



150% на 1 мин.,125% на 10 мин., 110% на 20 мин.

Защита от короткого замыкания

A

182

182

545

545

1090

1090

1454

2180

2180

Крест-фактор



2,3 (при 100% нагрузке)

КПД инвертора при номинальной нагрузке



92,0%

93,0%

94,0%

94,0%

95,0%

95,0%

95,0%

95,0%

95,0%

ИБП КПД при номинальной нагрузке



85,6%

87,4%

88,4%

88,4%

90,3%

90,3%

90,3%

91,2%

91,2%

Общая потеря мощности макс.

кВт

1,5

2,5

3,5

5,8

7,7

9,6

11,5

13,5

16,9

Общее

Уровень шума

dB (A)

< 55

< 60

< 60

< 65

< 70

< 70

< 70

< 70

< 70

Допустимая высота установки

м

1000 м

Класс защиты



IP 20

Виды охлаждения



AN

AN

AF

AF

AF

AF

AF

AF

AF

Размеры:





Ширина

мм

1000

1000

1000

1200

2000

2200

2400

3200

3400

Глубина

мм

800

800

800

800

800

800

800

800

800

Высота

мм

2000

2000

2000

2000

2000

2000

2000

2000

2000

Вес брутто

кг

430

580

780

1105

1560

1790

2060

2350

2700
